【DC-AC】使用了H桥MOSFET进行开关，电感器作为滤波器，R和C作为负载目标是产生150V的双极输出和4安培（双极）的电流附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

DC-AC逆变器在现代电力电子技术中扮演着至关重要的角色，它能够将直流电源转换为交流电源，广泛应用于工业、商业以及可再生能源等领域。本文将探讨一个特定的DC-AC逆变器设计，该设计采用H桥MOSFET进行开关操作，以电感器作为滤波器，并以R和C作为负载，目标是产生150V的双极性输出电压和4安培的双极性输出电流。

H桥MOSFET配置是实现DC-AC逆变的核心。H桥由四个MOSFET组成，通过对这些开关器件进行精确控制，可以实现直流输入电压在负载上产生正向和反向的交流输出。当H桥的对角线开关同时导通时，电流流过负载，形成一个半周期的输出。通过交替切换不同的MOSFET对，可以在负载上生成完整的交流波形。MOSFET作为开关器件，具有开关速度快、驱动功率低和导通电阻小等优点，使其成为高频DC-AC逆变器设计的理想选择。

电感器在DC-AC逆变器中扮演着关键的滤波角色。在H桥输出端产生的方波电压需要通过滤波器转换为平滑的正弦波或接近正弦波的波形。电感器能够存储能量并抵抗电流的快速变化，因此，将其串联在H桥输出和负载之间，可以有效地滤除高频谐波分量，从而得到更加纯净的交流输出。滤波器的设计需要考虑到输出电压的频率、负载特性以及所允许的谐波失真度等因素，以确保输出波形满足系统要求。

R和C作为负载，代表了实际应用中常见的阻性和容性负载。电阻负载是纯粹的耗能元件，而电容负载则能够存储电能。在DC-AC逆变器设计中，了解负载的性质对于选择合适的器件和优化控制策略至关重要。例如，容性负载可能会在开关瞬态产生较大的电流尖峰，需要逆变器具备更强的电流承受能力。此外，逆变器在不同负载条件下的效率和稳定性也是设计中需要重点考虑的方面。

该设计的关键目标是产生150V的双极性输出电压和4安培的双极性输出电流。这意味着逆变器需要能够提供正负150V的峰值电压，并且在负载上产生正负4安培的峰值电流。为了实现这一目标，需要精心设计H桥的驱动电路，确保MOSFET能够可靠地在高频下开关。同时，电源的直流输入电压需要足够高，以通过H桥调制产生所需的交流输出电压。电感器滤波器也必须能够处理目标电压和电流，并有效地抑制谐波，确保输出波形的质量。

为了实现输出电压和电流的精确控制，通常会采用闭环控制系统。通过采样输出电压和电流，并与参考波形进行比较，控制系统可以实时调整MOSFET的开关模式，以纠正偏差并确保输出的稳定性和精度。脉冲宽度调制（PWM）是常用的控制策略，通过调整PWM信号的占空比和频率，可以有效地控制输出电压的幅值和频率。

总而言之，这款基于H桥MOSFET、电感器滤波器和R/C负载的DC-AC逆变器设计，旨在实现150V双极性输出电压和4安培双极性输出电流。成功实现这一设计需要深入理解电力电子器件的特性、滤波器的设计原理以及闭环控制策略。通过精细的器件选择、合理的电路布局和优化的控制算法，可以构建出高效、稳定且满足特定应用需求的DC-AC逆变器。

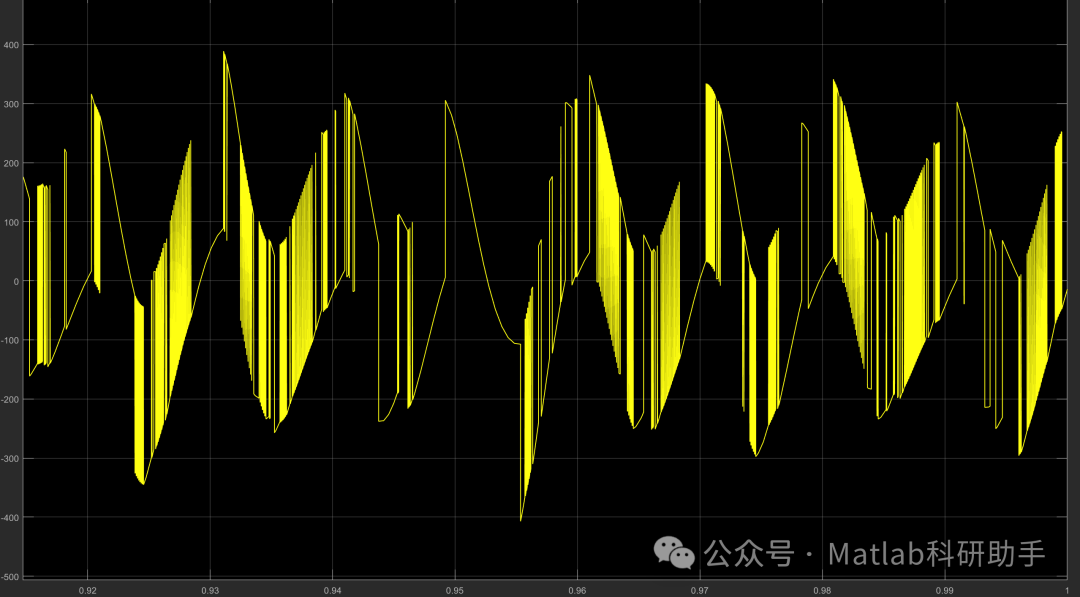

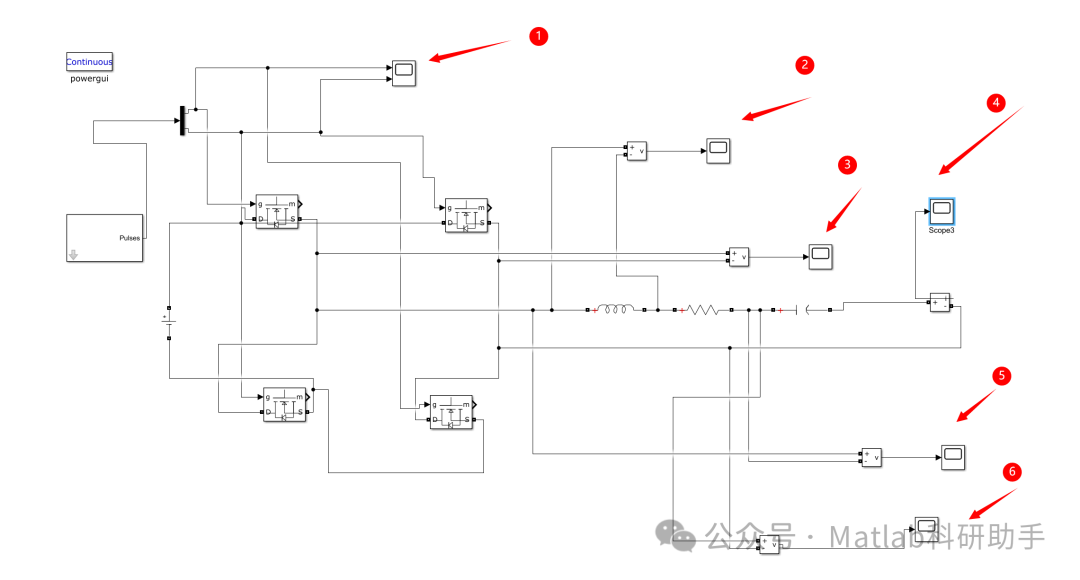

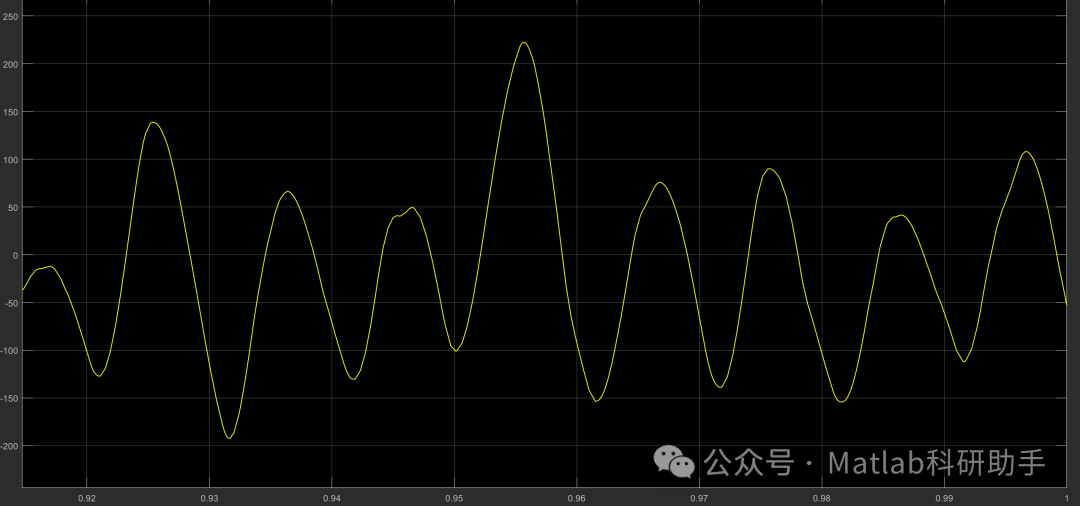

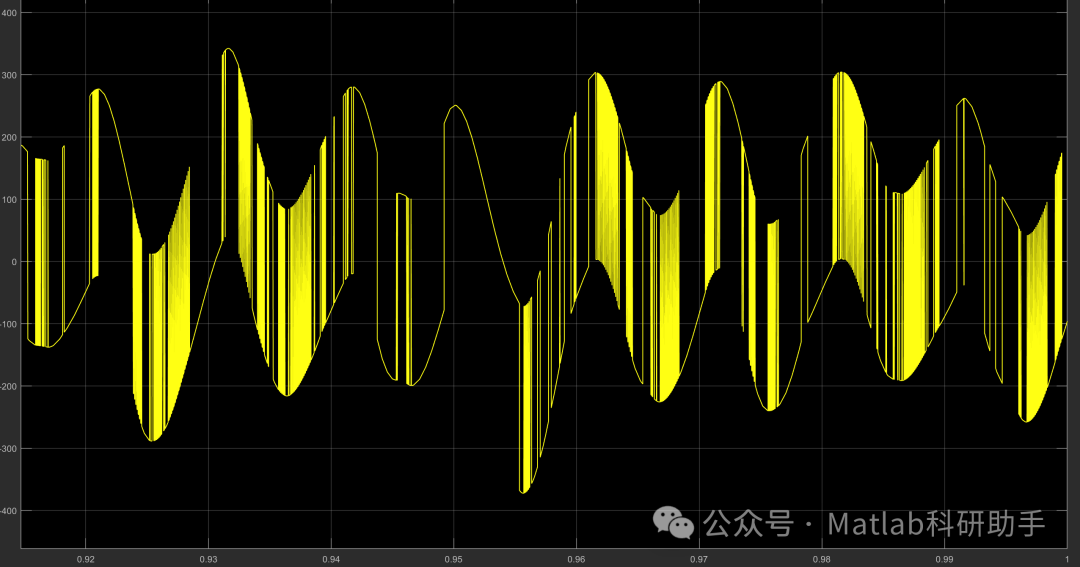

⛳️ 运行结果

🔗 参考文献

[1] 王庚,李永东,游小杰.级联式并联有源电力滤波器的控制[J].电工电能新技术, 2004, 23(4):5.DOI:10.3969/j.issn.1003-3076.2004.04.012.

[2] 王学梅,张波,丘东元.H桥正弦逆变器的快变和慢变稳定性及混沌行为研究[J].物理学报, 2009(4):7.DOI:10.3321/j.issn:1000-3290.2009.04.020.

[3] 张雪松.基于独立直流电源的单相H桥级联逆变器的研究与设计[D].电子科技大学,2013.DOI:10.7666/d.D769741.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
