一、引言

在自主移动机器人的定位、导航与控制任务中，状态估计是核心技术之一，其目的是从含噪声的传感器数据中准确推断机器人的位置、姿态、速度等关键状态信息。卡尔曼滤波（Kalman Filter, KF）及其扩展形式——扩展卡尔曼滤波（Extended Kalman Filter, EKF）、迭代扩展卡尔曼滤波（Iterated Extended Kalman Filter, IEKF）是应用最广泛的状态估计方法。同时，机器人的运动学模型和观测模型是滤波算法实现的基础，直接决定了状态估计的精度。本文将首先阐述KF、EKF、IEKF算法的基本原理，再针对四轮前驱（Four-Wheel Front-Drive, 4WDD）自主移动机器人，完成运动学模型和观测模型的构建与推导。

二、KF、EKF、IEKF算法基本原理

2.1 卡尔曼滤波（KF）算法

KF算法是由Rudolf E. Kalman于1960年提出的一种线性、无偏、最优状态估计方法，适用于<加粗>线性高斯系统</加粗>。其核心思想是通过“预测-更新”的迭代过程，结合系统的运动模型和观测模型，最小化状态估计的均方误差。

2.1.1 核心假设

系统动力学模型和观测模型均为线性；
过程噪声和观测噪声均服从零均值、高斯分布，且两者互不相关。

2.1.2 数学模型

设离散时间线性系统的状态方程和观测方程分别为：

状态方程：\( \mathbf{x}_{k} = \mathbf{A}_{k} \mathbf{x}_{k-1} + \mathbf{B}_{k} \mathbf{u}_{k} + \mathbf{w}_{k-1} \)

观测方程：\( \mathbf{z}_{k} = \mathbf{C}_{k} \mathbf{x}_{k} + \mathbf{v}_{k} \)

其中：

\( \mathbf{x}_{k} \in \mathbb{R}^n \) 为k时刻系统状态向量；
\( \mathbf{u}_{k} \in \mathbb{R}^m \) 为k时刻控制输入向量；
\( \mathbf{z}_{k} \in \mathbb{R}^p \) 为k时刻观测向量；
\( \mathbf{A}_{k} \in \mathbb{R}^{n \times n} \) 为状态转移矩阵；
\( \mathbf{B}_{k} \in \mathbb{R}^{n \times m} \) 为控制输入矩阵；
\( \mathbf{C}_{k} \in \mathbb{R}^{p \times n} \) 为观测矩阵；
\( \mathbf{w}_{k-1} \sim \mathcal{N}(0, \mathbf{Q}_{k-1}) \) 为过程噪声，\( \mathbf{Q}_{k-1} \) 为过程噪声协方差矩阵；
\( \mathbf{v}_{k} \sim \mathcal{N}(0, \mathbf{R}_{k}) \) 为观测噪声，\( \mathbf{R}_{k} \) 为观测噪声协方差矩阵。

2.1.3 核心迭代步骤

KF算法通过以下两步迭代实现状态估计：

<加粗>预测步</加粗>：基于上一时刻的状态估计值和控制输入，预测当前时刻的先验状态和先验协方差矩阵。状态预测：\( \hat{\mathbf{x}}_{k|k-1} = \mathbf{A}_{k} \hat{\mathbf{x}}_{k-1|k-1} + \mathbf{B}_{k} \mathbf{u}_{k} \)协方差预测：\( \mathbf{P}_{k|k-1} = \mathbf{A}_{k} \mathbf{P}_{k-1|k-1} \mathbf{A}_{k}^T + \mathbf{Q}_{k-1} \)其中，\( \hat{\mathbf{x}}_{k|k-1} \) 为k时刻先验状态估计值，\( \hat{\mathbf{x}}_{k-1|k-1} \) 为k-1时刻后验状态估计值；\( \mathbf{P}_{k|k-1} \) 为先验协方差矩阵，\( \mathbf{P}_{k-1|k-1} \) 为k-1时刻后验协方差矩阵。
<加粗>更新步</加粗>：结合当前时刻的观测数据，对先验估计进行修正，得到后验状态估计值和后验协方差矩阵。卡尔曼增益计算：\( \mathbf{K}_{k} = \mathbf{P}_{k|k-1} \mathbf{C}_{k}^T (\mathbf{C}_{k} \mathbf{P}_{k|k-1} \mathbf{C}_{k}^T + \mathbf{R}_{k})^{-1} \)状态更新：\( \hat{\mathbf{x}}_{k|k} = \hat{\mathbf{x}}_{k|k-1} + \mathbf{K}_{k} (\mathbf{z}_{k} - \mathbf{C}_{k} \hat{\mathbf{x}}_{k|k-1}) \)协方差更新：\( \mathbf{P}_{k|k} = (\mathbf{I} - \mathbf{K}_{k} \mathbf{C}_{k}) \mathbf{P}_{k|k-1} \)其中，\( \mathbf{K}_{k} \) 为卡尔曼增益，用于权衡先验估计和观测数据的可信度；\( \mathbf{I} \) 为单位矩阵。

2.2 扩展卡尔曼滤波（EKF）算法

实际工程场景中，大多数系统（如自主移动机器人）的动力学模型和观测模型均为<加粗>非线性</加粗>，无法直接应用KF算法。EKF算法通过“一阶泰勒展开线性化”的方式，将非线性系统近似为线性系统，进而沿用KF的框架实现状态估计，适用于<加粗>弱非线性高斯系统</加粗>。

2.2.1 核心思想

在当前状态估计值的邻域内，对非线性的状态方程和观测方程进行一阶泰勒展开，忽略高阶小项，得到近似的线性化模型，再将线性化后的状态转移矩阵、控制输入矩阵和观测矩阵代入KF的迭代公式，完成状态估计。

2.2.2 数学模型

设离散时间非线性系统的状态方程和观测方程分别为：

状态方程：\( \mathbf{x}_{k} = f(\mathbf{x}_{k-1}, \mathbf{u}_{k}) + \mathbf{w}_{k-1} \)

观测方程：\( \mathbf{z}_{k} = h(\mathbf{x}_{k}) + \mathbf{v}_{k} \)

其中，\( f(\cdot) \) 为非线性状态转移函数，\( h(\cdot) \) 为非线性观测函数，其余参数定义与KF一致。

2.2.3 核心迭代步骤

EKF的迭代过程同样分为“预测-更新”两步，但增加了线性化环节：

<加粗>预测步</加粗>：状态预测（非线性递推）：\( \hat{\mathbf{x}}_{k|k-1} = f(\hat{\mathbf{x}}_{k-1|k-1}, \mathbf{u}_{k}) \)线性化（计算雅可比矩阵）：对状态转移函数 \( f(\cdot) \) 在 \( \hat{\mathbf{x}}_{k-1|k-1} \) 处求导，得到雅可比矩阵 \( \mathbf{F}_{k} = \frac{\partial f}{\partial \mathbf{x}} \bigg|_{\hat{\mathbf{x}}_{k-1|k-1}, \mathbf{u}_{k}} \)（近似替代KF中的 \( \mathbf{A}_{k} \)）；若控制输入为非线性关联，还需计算控制输入雅可比矩阵 \( \mathbf{G}_{k} = \frac{\partial f}{\partial \mathbf{u}} \bigg|_{\hat{\mathbf{x}}_{k-1|k-1}, \mathbf{u}_{k}} \)（近似替代 \( \mathbf{B}_{k} \)）。协方差预测：\( \mathbf{P}_{k|k-1} = \mathbf{F}_{k} \mathbf{P}_{k-1|k-1} \mathbf{F}_{k}^T + \mathbf{G}_{k} \mathbf{Q}_{k-1} \mathbf{G}_{k}^T \)（若控制输入为线性，\( \mathbf{G}_{k} = \mathbf{B}_{k} \)）。
<加粗>更新步</加粗>：线性化（计算观测雅可比矩阵）：对观测函数 \( h(\cdot) \) 在 \( \hat{\mathbf{x}}_{k|k-1} \) 处求导，得到雅可比矩阵 \( \mathbf{H}_{k} = \frac{\partial h}{\partial \mathbf{x}} \bigg|_{\hat{\mathbf{x}}_{k|k-1}} \)（近似替代KF中的 \( \mathbf{C}_{k} \)）。卡尔曼增益计算：\( \mathbf{K}_{k} = \mathbf{P}_{k|k-1} \mathbf{H}_{k}^T (\mathbf{H}_{k} \mathbf{P}_{k|k-1} \mathbf{H}_{k}^T + \mathbf{R}_{k})^{-1} \)状态更新：\( \hat{\mathbf{x}}_{k|k} = \hat{\mathbf{x}}_{k|k-1} + \mathbf{K}_{k} (\mathbf{z}_{k} - h(\hat{\mathbf{x}}_{k|k-1})) \)（其中 \( h(\hat{\mathbf{x}}_{k|k-1}) \) 为非线性观测预测值）协方差更新：\( \mathbf{P}_{k|k} = (\mathbf{I} - \mathbf{K}_{k} \mathbf{H}_{k}) \mathbf{P}_{k|k-1} \)

EKF的局限性：一阶泰勒展开的近似误差会随着系统非线性程度的增加而增大，可能导致滤波发散；雅可比矩阵的计算复杂，易出现数值不稳定问题。

2.3 迭代扩展卡尔曼滤波（IEKF）算法

IEKF是EKF的改进形式，针对EKF一阶线性化近似误差较大的问题，通过“多次迭代线性化”的方式提升非线性系统状态估计的精度，适用于<加粗>中度非线性高斯系统</加粗>。

核心思想

IEKF在EKF的更新步中引入迭代过程：以EKF的先验状态估计值为初始迭代点，计算观测函数的雅可比矩阵并完成第一次状态更新；将第一次更新后的状态估计值作为新的线性化点，重新计算雅可比矩阵和卡尔曼增益，再次更新状态；重复上述过程，直至状态估计值收敛（或达到预设迭代次数），最终得到后验状态估计值。通过迭代，线性化点不断逼近真实状态，从而减小线性化近似误差。

核心迭代步骤

IEKF的预测步与EKF完全一致，差异仅在于更新步的迭代过程：

<加粗>预测步</加粗>：与EKF相同，得到先验状态 \( \hat{\mathbf{x}}_{k|k-1} \) 和先验协方差 \( \mathbf{P}_{k|k-1} \)。
<加粗>更新步（迭代过程）：初始化迭代参数：设迭代次数 \( i = 0 \)，初始迭代状态 \( \hat{\mathbf{x}}_{k|k}^{(0)} = \hat{\mathbf{x}}_{k|k-1} \)，迭代收敛阈值 \( \epsilon \)（预设小正数）。迭代计算：确定后验状态和协方差：将收敛后的状态估计值作为后验状态 \( \hat{\mathbf{x}}_{k|k} = \hat{\mathbf{x}}_{k|k}^{(i+1)} \)；协方差矩阵通常取最后一次迭代的结果，或采用 \( \mathbf{P}_{k|k} = (\mathbf{I} - \mathbf{K}_{k}^{(i+1)} \mathbf{H}_{k}^{(i+1)}) \mathbf{P}_{k|k-1} \)。
1. 计算观测雅可比矩阵：\( \mathbf{H}_{k}^{(i)} = \frac{\partial h}{\partial \mathbf{x}} \bigg|_{\hat{\mathbf{x}}_{k|k}^{(i)}} \)
2. 计算卡尔曼增益：\( \mathbf{K}_{k}^{(i)} = \mathbf{P}_{k|k-1} (\mathbf{H}_{k}^{(i)})^T (\mathbf{H}_{k}^{(i)} \mathbf{P}_{k|k-1} (\mathbf{H}_{k}^{(i)})^T + \mathbf{R}_{k})^{-1} \)
3. 状态更新：\( \hat{\mathbf{x}}_{k|k}^{(i+1)} = \hat{\mathbf{x}}_{k|k}^{(i)} + \mathbf{K}_{k}^{(i)} (\mathbf{z}_{k} - h(\hat{\mathbf{x}}_{k|k}^{(i)})) \)
4. 收敛判断：若 \( \|\hat{\mathbf{x}}_{k|k}^{(i+1)} - \hat{\mathbf{x}}_{k|k}^{(i)}\| < \epsilon \)，则迭代收敛，停止迭代；否则，令 \( i = i + 1 \)，重复上述步骤（直至达到预设最大迭代次数）。

IEKF的优势：通过迭代减小了线性化近似误差，估计精度高于EKF；局限性：迭代过程增加了计算量，实时性略低于EKF，需在精度和实时性之间权衡。

三、四轮前驱自主移动机器人模型推导

四轮前驱自主移动机器人的运动特性由其机械结构决定：前轮为驱动轮（提供动力）和转向轮（控制方向），后轮为从动轮（仅随动，无驱动和转向功能）。模型推导需基于机器人的运动学约束，建立世界坐标系与机器人本体坐标系之间的转换关系，进而得到状态方程（运动学模型）和观测方程（观测模型）。

3.1 坐标系定义

为明确机器人的位置和姿态，定义两个核心坐标系：

<加粗>世界坐标系（惯性坐标系）：记为 \( O_w - X_w Y_w \)，为固定坐标系，用于描述机器人在全局环境中的位置。原点 \( O_w \) 可任意设定（如环境起始点），\( X_w \) 轴和 \( Y_w \) 轴分别为水平和垂直方向。
<加粗>机器人本体坐标系（随动坐标系）：记为 \( O_r - X_r Y_r \)，固连于机器人本体，原点 \( O_r \) 取机器人几何中心（或后轮轴中点），\( X_r \) 轴沿机器人前进方向（向前为正），\( Y_r \) 轴垂直于 \( X_r \) 轴（向左为正），符合右手坐标系规则。

机器人的姿态由本体坐标系相对于世界坐标系的偏转角 \( \theta \) 描述（即 \( X_r \) 轴与 \( X_w \) 轴的夹角，逆时针为正）。

3.2 运动学模型推导

运动学模型描述机器人状态随时间的变化规律，核心是建立状态向量对时间的导数与控制输入之间的关系（连续时间模型），再通过离散化得到适用于滤波算法的离散时间模型。

3.2.1 状态向量与控制输入向量定义

状态向量（描述机器人核心运动状态）：\( \mathbf{x} = [x, y, \theta, v, \omega]^T \)
控制输入向量（机器人可直接控制的物理量）：\( \mathbf{u} = [v_c, \delta_c]^T \)

3.2.2 运动学约束分析

四轮前驱机器人的运动约束主要包括：

非滑动约束：机器人运动过程中，车轮与地面之间无相对滑动（纯滚动），即车轮接触点的速度在车轮切线方向的分量等于机器人本体速度，垂直方向分量为零。
非侧滑约束：后轮为从动轮，无转向功能，其运动方向始终沿机器人前进方向（\( X_r \) 轴），因此后轮接触点的速度在 \( Y_r \) 轴方向的分量为零。

3.2.3 连续时间运动学模型

根据坐标系转换关系和运动学约束，推导机器人状态的时间导数：

线速度与位置的关系：机器人本体坐标系下的线速度 \( v \) 可分解为世界坐标系下的 \( X_w \) 和 \( Y_w \) 方向分量，因此位置的时间导数为： \( \dot{x} = v \cos\theta \)\( \dot{y} = v \sin\theta \)
角速度与姿态角的关系：姿态角 \( \theta \) 的时间导数等于机器人的角速度 \( \omega \)，即： \( \dot{\theta} = \omega \)
控制输入与线速度、角速度的关系：前轮转向角 \( \delta \)（实际转向角，理想情况下等于指令 \( \delta_c \)）决定了机器人的转向半径 \( R \)。设机器人轮距为 \( L \)（前后轮轴之间的距离），则转向半径 \( R = \frac{L}{\tan\delta} \)（当 \( \delta \neq 0 \) 时）。根据圆周运动规律，角速度 \( \omega = \frac{v}{R} = \frac{v \tan\delta}{L} \)。

综合上述关系，连续时间运动学模型（状态方程）为：

\( \dot{\mathbf{x}} = \begin{bmatrix} \dot{x} \\ \dot{y} \\ \dot{\theta} \\ \dot{v} \\ \dot{\omega} \end{bmatrix} = \begin{bmatrix} v \cos\theta \\ v \sin\theta \\ \omega \\ a \\ \dot{\omega} \end{bmatrix} = f(\mathbf{x}, \mathbf{u}) \)

其中，\( a = \frac{v - v_{prev}}{\Delta t} \) 为线加速度（由前后时刻的线速度差计算），\( \dot{\omega} = \frac{\omega - \omega_{prev}}{\Delta t} \) 为角加速度；若忽略加速度动态（简化模型），可令 \( \dot{v} = 0 \)、\( \dot{\omega} = 0 \)，此时 \( v = v_c \)、\( \omega = \frac{v_c \tan\delta_c}{L} \)，简化后的连续模型为：

\( \dot{\mathbf{x}} = \begin{bmatrix} v_c \cos\theta \\ v_c \sin\theta \\ \frac{v_c \tan\delta_c}{L} \\ 0 \\ 0 \end{bmatrix} \)

3.2.4 离散时间运动学模型

滤波算法通常基于离散时间模型，需对连续时间模型进行离散化（采用一阶欧拉离散化，适用于采样时间 \( \Delta t \) 较小的场景）。设采样时间为 \( \Delta t \)，k时刻与k-1时刻的状态满足：

\( \mathbf{x}_k = \mathbf{x}_{k-1} + \dot{\mathbf{x}}_{k-1} \cdot \Delta t + \mathbf{w}_{k-1} \)

代入简化后的连续模型，得到离散时间运动学模型（状态方程）：

\( \begin{bmatrix} x_k \\ y_k \\ \theta_k \\ v_k \\ \omega_k \end{bmatrix} = \begin{bmatrix} x_{k-1} + v_{k-1} \cos\theta_{k-1} \cdot \Delta t \\ y_{k-1} + v_{k-1} \sin\theta_{k-1} \cdot \Delta t \\ \theta_{k-1} + \omega_{k-1} \cdot \Delta t \\ v_{c,k} \\ \frac{v_{c,k} \tan\delta_{c,k}}{L} \end{bmatrix} + \mathbf{w}_{k-1} \)

其中，\( \mathbf{w}_{k-1} \sim \mathcal{N}(0, \mathbf{Q}) \) 为过程噪声，主要来自驱动误差、转向误差和地面干扰，\( \mathbf{Q} \) 为过程噪声协方差矩阵（对角元素分别对应位置、姿态、速度、角速度的噪声方差）。

3.3 观测模型推导

观测模型描述机器人传感器的测量值与状态向量之间的关系。四轮前驱自主移动机器人常用的观测传感器包括：里程计（测量车轮转速，间接获取线速度）、陀螺仪（测量角速度）、GPS（测量全局位置）、激光雷达/视觉传感器（测量相对障碍物的位置，间接修正自身状态）。此处以“里程计+GPS”的观测方案为例，推导观测模型。

3.3.1 观测向量定义

观测向量为传感器测量值的集合：\( \mathbf{z} = [x_{gps}, y_{gps}, v_{odom}, \omega_{gyro}]^T \)

其中，\( x_{gps} \)、\( y_{gps} \) 为GPS测量的机器人全局位置；\( v_{odom} \) 为里程计测量的机器人线速度；\( \omega_{gyro} \) 为陀螺仪测量的机器人角速度。

3.3.2 观测模型建立

观测模型的核心是建立观测向量与状态向量之间的映射关系。理想情况下，传感器测量值等于对应的状态量，因此非线性观测函数 \( h(\cdot) \) 为：

\( h(\mathbf{x}) = \begin{bmatrix} x \\ y \\ v \\ \omega \end{bmatrix} \)

考虑观测噪声（如GPS测量噪声、里程计误差、陀螺仪漂移），实际观测方程（离散时间）为：

\( \mathbf{z}_k = h(\mathbf{x}_k) + \mathbf{v}_k = \begin{bmatrix} x_k \\ y_k \\ v_k \\ \omega_k \end{bmatrix} + \mathbf{v}_k \)

其中，\( \mathbf{v}_k \sim \mathcal{N}(0, \mathbf{R}) \) 为观测噪声，\( \mathbf{R} \) 为观测噪声协方差矩阵（对角元素分别对应GPS位置、里程计速度、陀螺仪角速度的噪声方差）。

3.3.3 雅可比矩阵计算（EKF/IEKF用）

由于观测函数 \( h(\cdot) \) 为线性函数（上述映射关系为线性），其雅可比矩阵 \( \mathbf{H} \) 为常数矩阵，计算如下：

\( \mathbf{H} = \frac{\partial h}{\partial \mathbf{x}} = \begin{bmatrix} 1 & 0 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 0 & 1 \end{bmatrix} \)

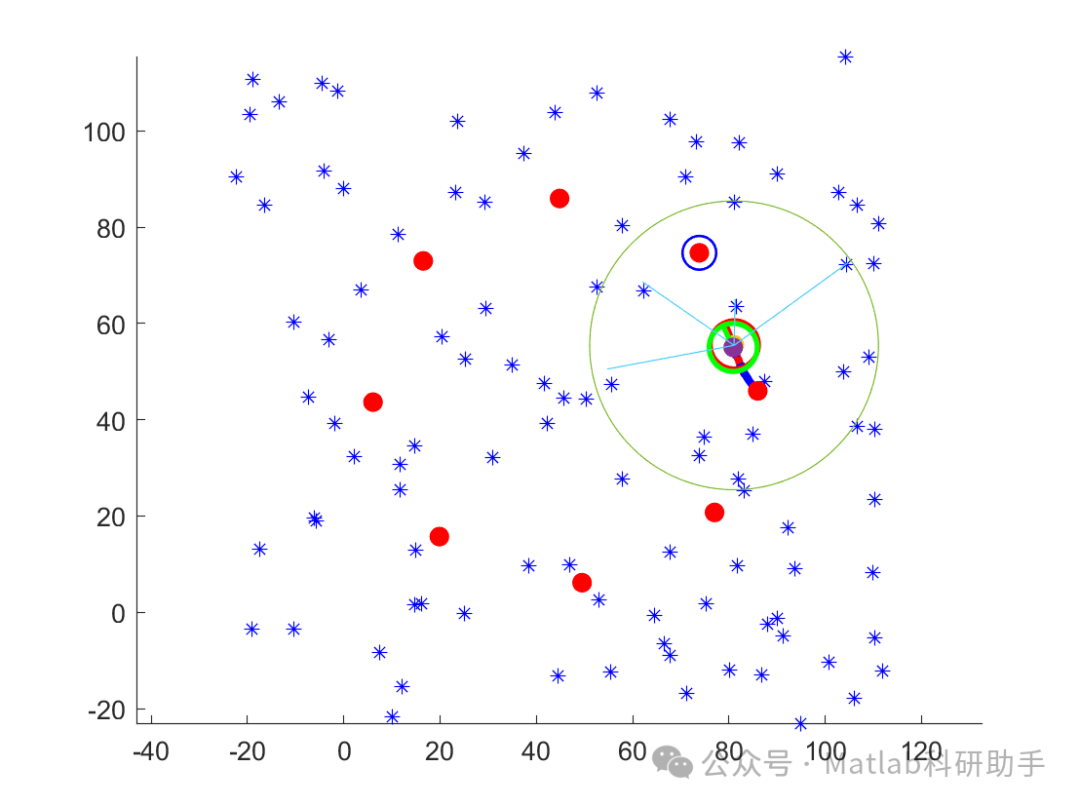

若采用激光雷达等视觉传感器（观测值为相对障碍物的距离和角度），观测函数会变为非线性，需重新推导 \( h(\cdot) \) 并计算对应的雅可比矩阵。

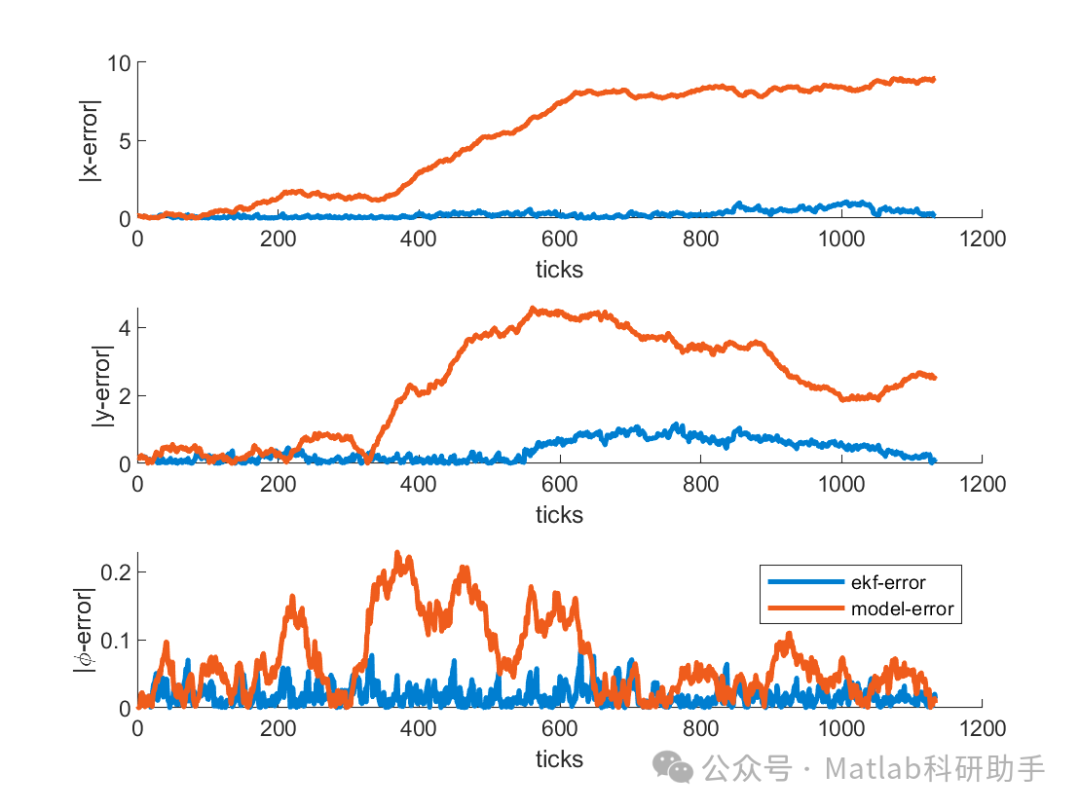

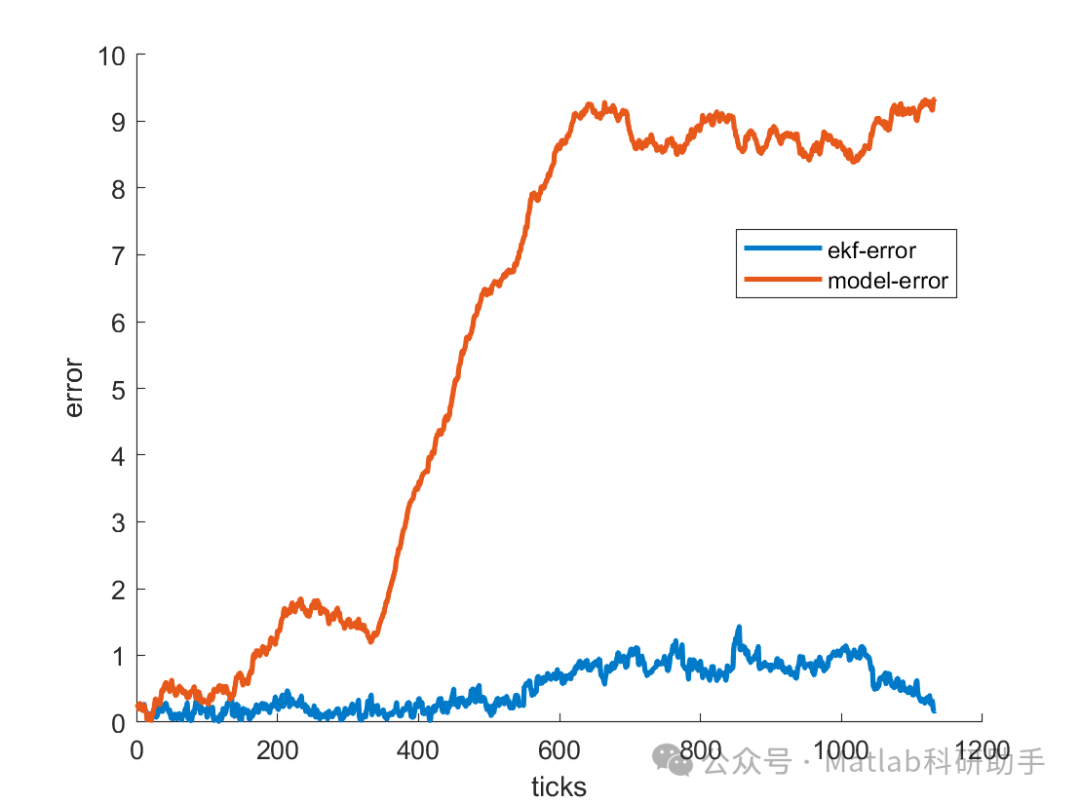

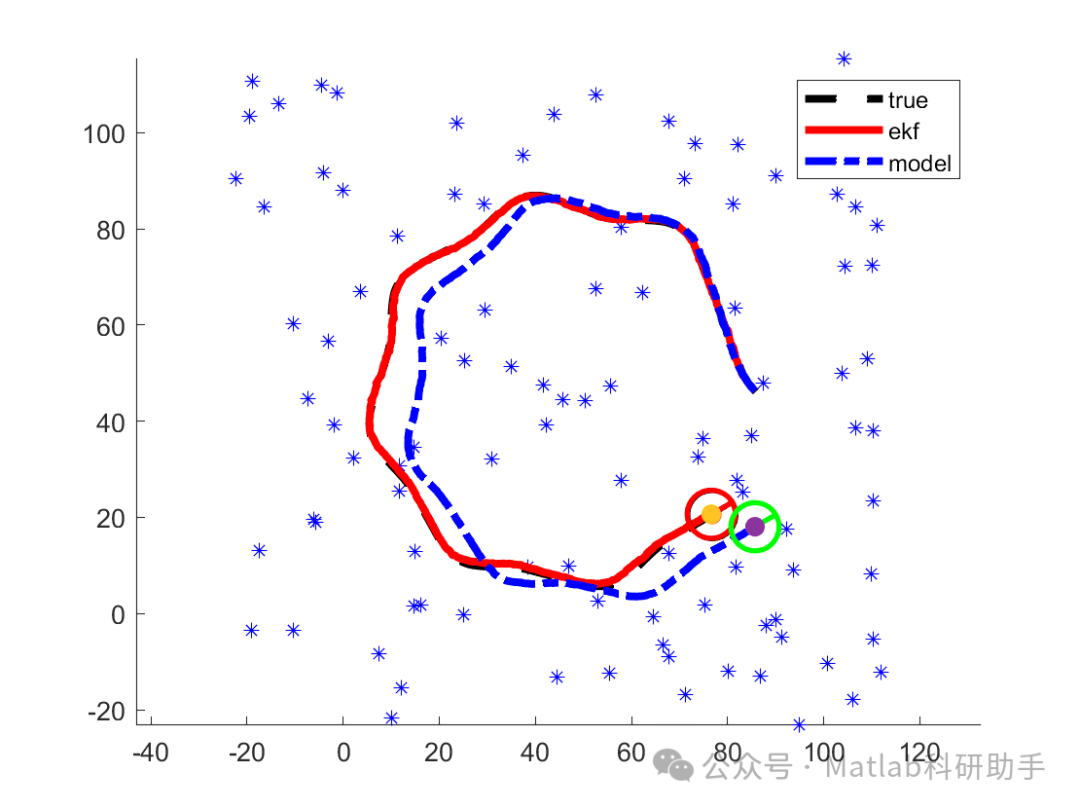

四、总结

本文系统阐述了KF、EKF、IEKF算法的基本原理：KF适用于线性高斯系统，通过“预测-更新”迭代实现最优估计；EKF通过一阶泰勒展开线性化非线性系统，扩展了KF的应用范围，但存在线性化误差；IEKF在EKF的更新步引入迭代，减小了线性化误差，提升了估计精度。在此基础上，针对四轮前驱自主移动机器人，通过定义坐标系、分析运动学约束，推导得到了离散时间运动学模型（状态方程）和基于“GPS+里程计”的观测模型，并给出了EKF/IEKF所需的观测雅可比矩阵。该模型可直接用于机器人的状态估计与导航控制，为后续滤波算法的工程实现提供了理论基础。
