🔥 内容介绍

一、核心概念概述

1.1 波束成形

波束成形（Beamforming）是一种通过对阵列天线中各阵元的发射/接收信号进行幅度加权和相位调控，实现电磁波束的定向辐射或接收的信号处理技术。其核心目标是增强特定方向的信号增益，同时抑制旁瓣和干扰方向的信号，从而提升阵列系统的空间分辨能力与信号处理效率。在多波束相控阵场景中，波束成形技术可支持同时生成多个独立的定向波束，满足多点通信、多目标探测等复杂应用需求。

1.2 多波束相控阵

多波束相控阵是由大量天线阵元按特定几何结构（如线性阵、平面阵、圆形阵等）排列组成的阵列系统，通过波束成形技术可在空间不同方向同时形成多个高增益、低旁瓣的波束。与传统单波束相控阵相比，其具备同时覆盖多个目标、并行处理多路信号的优势，广泛应用于雷达、通信、电子对抗等领域，例如卫星通信中的多用户接入、相控阵雷达的多目标跟踪等。

二、波束成形用于多波束相控阵仿真的核心目标

多波束相控阵仿真的核心需求是验证阵列在不同波束成形算法调控下的性能表现，为实际系统设计与优化提供理论支撑。基于波束成形技术的仿真需实现以下核心目标：

精准复现波束空间指向特性：验证波束成形算法能否将多个波束准确调控至目标方向，满足多目标覆盖需求；
优化波束性能参数：通过仿真分析波束增益、旁瓣电平、波束宽度等关键参数，为算法参数调整与阵元排布优化提供依据；
评估抗干扰能力：仿真多波束场景下的干扰抑制效果，验证波束成形算法对杂波、人为干扰的抑制能力；
降低系统设计成本：通过仿真提前发现阵列结构、算法设计中的问题，减少实际原型机开发的迭代次数与成本。

三、多波束相控阵仿真的关键环节（基于波束成形技术）

3.1 阵列模型构建

阵列模型是仿真的基础，需基于实际应用场景确定阵元类型（如微带天线、偶极子天线）、阵元排布方式（线性阵、平面矩形阵、圆形阵等）、阵元数量与间距。在仿真中，需通过数学模型描述单个阵元的辐射方向图，再结合阵元位置信息构建阵列的整体空间响应模型。例如，对于N元线性阵列，第i个阵元的位置坐标可表示为(x_i, y_i, z_i)，阵列的远场辐射场强为各阵元辐射场强的叠加，受波束成形算法调控的幅度与相位权重影响。

3.2 波束成形算法建模

波束成形算法是仿真的核心驱动，需根据多波束生成需求选择合适的算法并进行数学建模。常用的多波束成形算法包括：

傅里叶波束成形算法：基于傅里叶变换原理，通过对阵元施加特定的相位差生成多个等间隔波束，算法简单、计算量小，适用于宽覆盖场景，但旁瓣电平较高；
数字波束成形（DBF）算法：在数字域对各阵元接收的信号进行加权处理，可灵活生成多个独立波束，通过自适应算法（如LMS、RLS算法）实现旁瓣抑制与干扰抵消，适用于高精度、抗干扰需求较高的场景；
正交多波束成形算法：通过构建正交的波束空间，确保多个波束之间的干扰最小，提升多用户通信场景下的信号隔离度。

在仿真中，需将算法的加权计算过程（幅度加权w_i、相位加权φ_i）融入阵列模型，通过矩阵运算描述各阵元信号的叠加过程，进而得到多波束的空间分布特性。

3.3 多波束性能仿真与分析

基于构建的阵列模型与波束成形算法模型，通过仿真计算多波束的关键性能参数，并进行可视化分析：

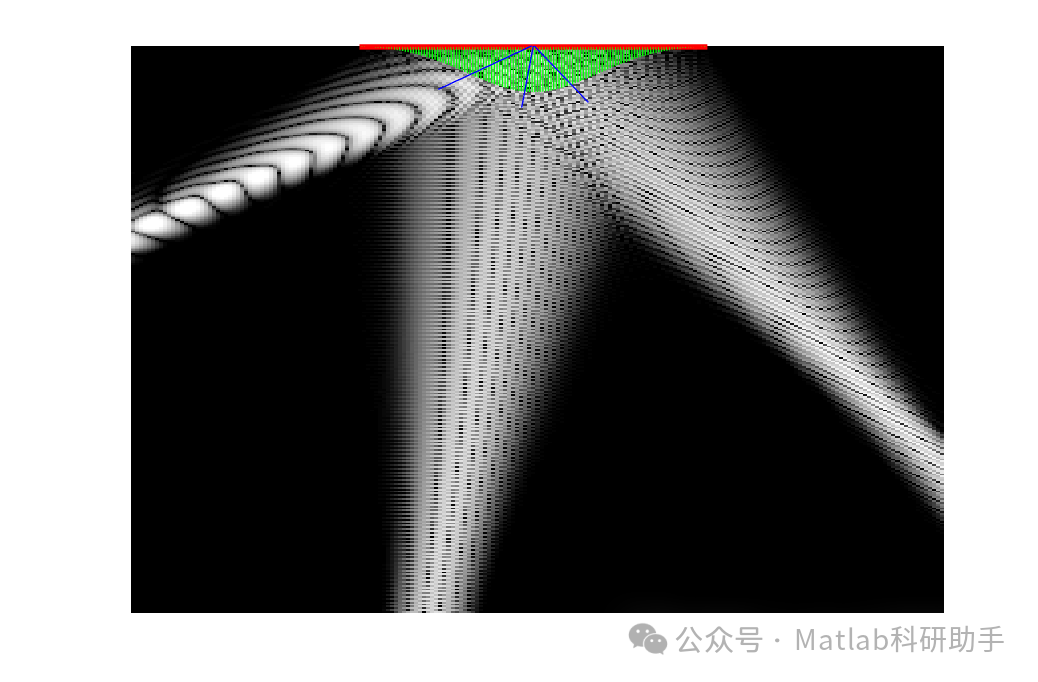

波束方向图绘制：通过计算不同空间角度（方位角、俯仰角）下的波束增益，绘制多波束的空间方向图，直观验证波束指向准确性与覆盖范围；
性能参数量化分析：提取各波束的峰值增益、3dB波束宽度、旁瓣电平、波束隔离度等参数，对比不同算法、不同阵元排布下的性能差异；
动态场景仿真：模拟目标移动、干扰源变化等动态场景，分析波束成形算法的实时调控能力与性能稳定性。

3.4 仿真工具与实现

常用的多波束相控阵仿真工具包括MATLAB、HFSS、CST等。其中，MATLAB适用于波束成形算法的快速建模与性能分析，可通过编写代码实现阵列模型构建、加权计算、波束方向图绘制等功能；HFSS、CST等电磁仿真软件则适用于更精准的阵列电磁特性仿真，可考虑阵元间的互耦效应、实际天线的辐射特性等，提升仿真的真实性。在实际应用中，可结合两种类型的工具，先通过MATLAB进行算法验证，再通过电磁仿真软件进行阵列结构的精细化优化。

四、典型应用场景仿真示例

4.1 卫星通信多波束相控阵仿真

在卫星通信系统中，多波束相控阵需同时覆盖地面多个用户区域，通过波束成形技术实现各用户区域的信号定向传输。仿真需求：生成3个指向不同地面区域的波束，确保各波束覆盖范围准确，波束间隔离度≥30dB，旁瓣电平≤-20dB。仿真过程：构建4×4平面矩形阵列模型，选择DBF算法作为波束成形算法，通过MATLAB计算各阵元的幅度与相位权重，绘制多波束方向图，分析各波束的指向精度、隔离度与旁瓣电平。若旁瓣电平不满足要求，可通过调整加权系数（如采用切比雪夫加权）优化波束性能。

4.2 相控阵雷达多目标跟踪仿真

在相控阵雷达系统中，多波束相控阵需同时跟踪多个空中目标，通过波束成形技术实现对各目标的信号增强与干扰抑制。仿真需求：生成2个跟踪波束分别指向两个运动目标，实时调整波束指向以跟随目标运动，抑制来自干扰方向的信号。仿真过程：构建线性阵列模型，采用自适应DBF算法，通过MATLAB模拟目标运动轨迹，实时更新阵元加权系数，仿真波束的动态跟踪过程，分析跟踪精度与干扰抑制效果。

五、仿真优化方向

基于波束成形技术的多波束相控阵仿真优化可从以下方向展开：

算法优化：引入深度学习、智能优化算法（如遗传算法、粒子群优化算法），提升波束成形算法的多波束生成精度与抗干扰能力；
阵列结构优化：通过仿真分析阵元间距、排布方式、阵元数量对多波束性能的影响，优化阵列结构设计；
考虑非理想因素：在仿真中引入阵元互耦、通道误差、噪声等非理想因素，提升仿真结果与实际系统的一致性；
实时性优化：针对动态场景仿真，优化算法计算效率，提升波束成形的实时调控速度，满足实际系统的实时性需求。

六、总结

波束成形技术是多波束相控阵仿真的核心支撑，通过构建精准的阵列模型与波束成形算法模型，可实现多波束性能的全面评估与优化。多波束相控阵仿真需覆盖阵列模型构建、算法建模、性能分析等关键环节，结合合适的仿真工具，为实际系统的设计与开发提供可靠的理论依据。随着通信、雷达等领域对多波束相控阵性能要求的不断提升，波束成形算法的优化与仿真技术的精准化将成为未来的发展方向。
