🔥 内容介绍

一、复现基础与核心目标

1.1 复现背景

在“双碳”目标驱动下，虚拟电厂（VPP）作为整合分布式能源、提升能源利用效率的关键载体，其优化调度需充分考虑碳约束与新能源消纳需求。阶梯碳交易机制通过差异化碳价引导低碳生产，而P2G（电转气）-CCS（碳捕获与封存）耦合系统可实现电能与天然气的跨能源互补及碳减排，燃气掺氢则能降低天然气燃烧碳排放并提升能源供应灵活性。本研究的EI论文复现，核心是还原“阶梯碳交易约束下，含P2G-CCS耦合与燃气掺氢的虚拟电厂优化调度模型”的构建、求解与验证全过程，确保模型逻辑、求解流程、结果趋势与原文一致。

1.2 复现核心目标

精准复现虚拟电厂的构成要素（含风电、光伏、燃气掺氢机组、P2G装置、CCS系统、储能、负荷等）及各单元数学模型；
还原阶梯碳交易机制的建模逻辑，明确碳排放量核算方法与碳交易成本计算方式；
复现以经济收益最大化为目标（或综合成本最小化）的优化调度模型，包含目标函数与约束条件（功率平衡、设备运行约束、碳交易约束等）；
复现模型求解过程（选择与原文一致的求解器，如GAMS、MATLAB/YALMIP等），并验证求解结果的合理性与一致性；
复现原文的灵敏度分析或场景对比分析，验证关键参数对调度结果的影响规律。

二、复现核心步骤与关键要点

2.1 文献核心内容拆解（复现前提）

首先需全面拆解原文核心内容，明确复现的关键边界条件与参数，重点梳理以下内容：

虚拟电厂构成：明确各分布式能源单元的类型、容量参数、技术特性（如风电/光伏的出力预测数据、燃气掺氢机组的氢掺比范围、P2G的转化效率、CCS的捕获效率等）；
阶梯碳交易机制：确认碳交易基准线、阶梯碳价分级标准（如碳排放量低于基准线免交易、超出部分分档加价）、碳配额分配方式、碳交易市场价格等核心参数；
目标函数：明确目标函数的核心构成（如售电收益、购能成本、碳交易成本、设备运维成本等）及各部分的权重与计算逻辑；
约束条件：梳理所有约束的类型与表达式，包括功率平衡约束（电、气、碳三维平衡）、各设备运行约束（如机组出力上下限、爬坡约束、储能充放电约束、P2G与CCS的运行边界约束、燃气掺氢的氢含量上限约束等）、碳排放量约束、交易约束等；
求解方案：明确模型的类型（线性规划LP、二次规划QP、混合整数线性规划MILP等）、选用的求解器及求解参数（如收敛精度、迭代次数等）；
算例设置：确认算例的时间尺度（如24小时整点调度、每小时为一个调度时段）、场景设置（如不同碳价水平、不同氢掺比、不同新能源渗透率场景）、基础数据（如负荷曲线、风电/光伏出力预测曲线、天然气价格、上网电价等）。

2.2 模型构建复现（核心环节）

2.2.1 各单元数学模型复现

严格按照原文表达式复现各单元的数学模型，重点关注参数一致性与公式准确性：

风电/光伏机组：复现出力预测模型（通常采用历史数据拟合或原文给定的预测曲线），明确出力上下限约束；
燃气掺氢机组：复现其出力与燃料消耗的关系模型，重点考虑氢掺比对燃烧效率、碳排放系数的影响（如氢掺比提升可降低单位出力碳排放量），明确氢掺比的约束范围；
P2G-CCS耦合系统：复现P2G的电能-天然气转化模型（如输入电能与输出天然气量的转化效率），CCS的碳捕获模型（如捕获量与燃气机组/天然气锅炉碳排放量的关系、捕获效率约束），以及两者的耦合逻辑（如P2G产生的天然气燃烧碳排放可被CCS捕获，降低碳交易成本）；
储能单元：复现充放电功率约束、容量约束、充放电效率模型、 SOC（State of Charge）上下限约束等；
负荷单元：复现电负荷、气负荷的时序曲线，明确可调节负荷的调节范围（若含可调节负荷）。

2.2.2 阶梯碳交易模型复现

这是复现的核心特色之一，需精准还原阶梯碳交易的核算与成本计算逻辑：

碳排放量核算：明确虚拟电厂内各碳排放源（如燃气掺氢机组、天然气锅炉等）的碳排放系数，复现总碳排放量的计算表达式（总碳排放量=Σ各排放源单位出力碳排放量×出力）；
阶梯碳交易成本计算：根据原文的阶梯分级标准，复现碳交易成本的分段函数。例如：若碳排放量Q≤基准配额Q0，碳交易成本为0；若Q0<Q≤Q1，超出部分按碳价P1计费；若Q>Q1，超出Q1部分按碳价P2（P2>P1）计费。需注意原文中碳交易成本是“支出”还是“收益”（如碳排放量低于配额可出售配额获得收益）。

2.2.3 优化目标函数与约束条件复现

目标函数需严格按照原文的构成的，逐项复现各成本/收益项的表达式，确保变量定义、参数取值与原文一致。例如，典型的目标函数可表示为：

max F = 售电收益 - 购能成本（购电、购天然气、购氢成本） - 设备运维成本 - 碳交易成本 + 补贴收益（若有）

约束条件需全面覆盖，避免遗漏，重点关注：

功率平衡约束：电平衡（风电+光伏+燃气掺氢机组出力+储能放电-储能充电-P2G耗电-电负荷=0）、气平衡（P2G产气量+外购天然气量-燃气掺氢机组耗气量-气负荷=0）；
碳平衡约束（若有）：各排放源碳排放量 - CCS捕获量 - 碳交易排放量=0；
设备运行约束：如燃气掺氢机组出力上下限、爬坡速率约束，P2G装置转化功率上下限，CCS捕获功率约束，储能SOC约束等；
阶梯碳交易约束：明确碳排放量与碳配额的关系约束。

2.3 求解过程复现（关键验证环节）

求解过程的一致性直接影响复现结果，需重点关注以下要点：

模型转化：将构建的数学模型转化为求解器可识别的格式。例如，若原文使用GAMS求解，需用GAMS语言编写代码；若使用MATLAB，可结合YALMIP工具箱调用CPLEX、GUROBI等求解器；
变量定义：明确所有决策变量（如各机组出力、储能充放电功率、P2G转化功率、CCS捕获量、碳交易量等）的类型（连续变量、整数变量）与取值范围；
求解参数设置：按照原文设置求解器的收敛精度、迭代次数上限、求解方法（如对偶 simplex 法、内点法等），确保求解条件一致；
结果输出：提取求解后的关键结果，如各时段各设备的出力、碳排放量、碳交易成本、总收益等，与原文结果进行对比，验证趋势一致性（若原文未给出具体数值，需验证结果的合理性，如碳价提升时碳排放量下降、总收益变化趋势符合预期）。

2.4 场景分析与灵敏度分析复现

复现原文的场景对比或灵敏度分析，验证模型的鲁棒性与合理性：

场景对比：如复现“含阶梯碳交易vs无碳交易”“含P2G-CCS耦合vs不含”“不同氢掺比”等场景，对比各场景下总收益、碳排放量、设备出力的差异，验证阶梯碳交易与P2G-CCS耦合的低碳增效作用；

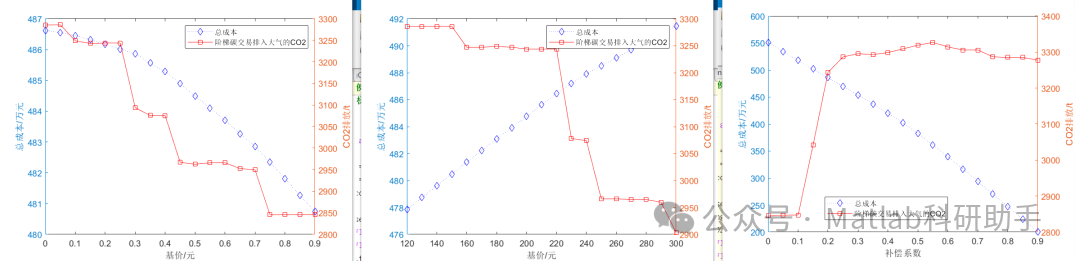

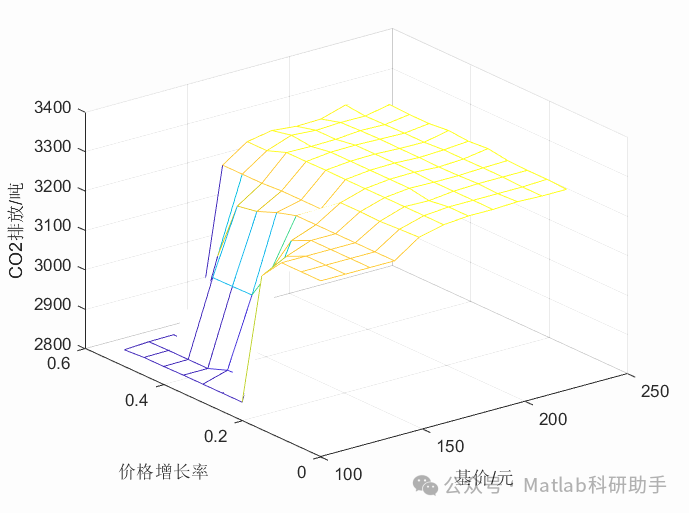

灵敏度分析：复现关键参数（如阶梯碳价、氢掺比上限、P2G转化效率、CCS捕获效率等）变化对优化结果的影响，绘制灵敏度曲线（如碳价提升幅度与碳排放量下降幅度的关系），确保与原文结论一致。

三、复现关键注意事项

参数一致性：这是复现成功的核心前提。需确保所有模型参数（如设备容量、效率、碳排放系数、阶梯碳价、电价、气价等）与原文完全一致，若原文未明确给出，需根据原文场景合理推导或与作者沟通获取；
公式准确性：严格按照原文的数学表达式复现，避免公式推导错误（如符号错误、系数遗漏等），尤其是阶梯碳交易成本的分段函数、P2G-CCS耦合的碳流逻辑；
求解器适配性：不同求解器对模型的兼容性不同，需选择与原文一致的求解器，若无法获取同款，需确保替代求解器的求解精度与方法相近，避免因求解器差异导致结果偏差；
边界条件清晰：明确复现的时间尺度、调度周期、场景假设（如新能源出力预测精度、负荷特性等），避免因边界条件模糊导致结果偏离；
结果验证逻辑：复现结果无需与原文数值完全一致（可能存在计算精度、参数取值细微差异），但需保证趋势一致、核心结论一致（如阶梯碳交易可降低碳排放、提升经济收益）。
