一、异常产生的核心根源与影响机理

电力系统状态估计通过量测数据（电压、电流、功率等）推算系统运行状态，异常数据的存在会直接导致估计结果偏差，甚至引发调度决策失误。其核心根源可分为三类：

1. 量测设备异常

• 随机误差：互感器、PMU（相量测量单元）等设备因老化、温漂产生的正态分布误差，通常幅值较小（≤0.5%），可通过加权最小二乘法抑制。

• 系统误差：量测装置校准失效导致的固定偏差，如电流互感器变比失配，误差幅值可达 2%-5%，需通过定期校验消除。

• 设备故障：量测装置硬件损坏（如采集模块故障）导致的断链或跳变数据，表现为数据突变或持续恒定值，对估计结果破坏最大。

2. 数据传输异常

• 通信延迟：SCADA（监控与数据采集系统）传输链路拥堵导致的时标错位，使量测数据与实际运行状态不同步，在暂态过程中易引发估计发散。

• 数据丢包：无线传输（如 230MHz 电力专网）受干扰导致的部分量测缺失，若丢包率＞3%，会显著降低状态估计的收敛性。

• 传输干扰：电磁环境复杂区域（如变电站）的信号干扰，导致量测数据出现毛刺或脉冲噪声，典型持续时间为 10-100ms。

3. 人为与外部干扰

• 恶意攻击：黑客通过篡改量测数据（如虚假数据注入攻击）误导状态估计，掩盖线路过载等风险，此类异常具有隐蔽性和针对性。

• 操作失误：调度人员误设置量测阈值或修改设备参数，导致正常数据被误判为异常，占人为异常的 60% 以上。

二、异常检测的关键技术与性能对比

异常检测技术需满足实时性（延迟≤500ms）、准确性（误检率≤3%）、鲁棒性（抗干扰能力强） 三大要求，主流方法可分为四类：

1. 基于残差分析的传统方法

• 核心原理：通过状态估计值与实际量测值的残差（残差 = 量测值 - 估计值）判断异常，当残差超过预设阈值（通常为 3 倍标准差）时标记异常。

• 典型算法：加权最小二乘法（WLS）、加权最小绝对值法（WLAV），其中 WLAV 对大误差异常的检测灵敏度比 WLS 高 40%。

• 优势与局限：计算复杂度低（适用于大规模系统），但无法区分多个相关性异常（如同一线路的电压、功率量测同时异常），误检率在复杂拓扑中可达 8%-12%。

2. 基于统计学习的智能方法

• 核心原理：通过历史正常数据训练统计模型，识别偏离正常分布的异常数据，无需依赖系统精确模型。

• 典型算法：

• 聚类分析（K-means）：将量测数据聚类为 “正常簇” 和 “异常簇”，对突发异常检测准确率达 92%，但对渐变异常（如设备老化导致的误差累积）敏感。

• 主成分分析（PCA）：通过降维提取量测数据的主特征，当重构误差超过阈值时判定异常，在 PMU 量测系统中应用广泛，处理速度比传统方法快 3 倍。

• 优势与局限：对非线性异常的检测能力优于传统方法，但需大量历史数据训练（至少 1 个月正常运行数据），在新投运系统中适应性差。

3. 基于深度学习的先进方法

• 核心原理：利用神经网络的非线性拟合能力，学习量测数据的时序特征和空间关联性，实现端到端的异常检测。

• 典型算法：

• 循环神经网络（RNN/LSTM）：捕捉量测数据的时序依赖（如负荷波动的日周期特性），对时序性异常（如间歇性风电出力突变）检测准确率达 96%，延迟≤200ms。

• 自编码器（AE）：通过编码器 - 解码器结构重构正常数据，异常数据的重构误差远大于正常数据，对虚假数据注入攻击的检测率比 PCA 高 25%。

• 图神经网络（GNN）：结合电网拓扑结构（如节点、线路的连接关系），识别因拓扑变化导致的量测异常，在配电网复杂拓扑中误检率可降至 1.5% 以下。

• 优势与局限：可处理高维度、强关联的量测数据，对隐蔽性异常（如轻微的虚假数据注入）检测能力突出，但模型训练需高性能计算资源（如 GPU），在边缘计算节点（如变电站本地）部署难度较大。

4. 基于信息融合的协同方法

• 核心原理：融合多源数据（SCADA、PMU、设备状态监测数据）和多方法检测结果，通过投票机制或加权融合提升检测可靠性。

• 典型应用：“WLS 残差分析 + LSTM 时序检测 + 设备状态校验” 协同框架，在某省级电网试点中，异常检测准确率达 98.5%，误检率降至 1.2%，较单一方法提升 30% 以上。

• 优势与局限：综合性能最优，可覆盖各类异常场景，但系统复杂度高，需统一的数据融合接口和时钟同步机制（时间同步精度≤1ms）。

三、异常分类体系与处置策略

基于异常的影响范围、持续时间、危害程度，可将其分为四类，并对应差异化处置策略：

1. Ⅰ 类：单点瞬时异常

• 特征：单个量测节点的短暂异常（持续时间＜1s），如脉冲噪声、瞬时通信干扰，对状态估计影响极小。

• 典型案例：变电站 PMU 因电磁干扰产生的 1 个采样点跳变，幅值超出正常范围但后续数据恢复正常。

• 处置策略：采用 “数据平滑过滤”（如滑动平均法）自动修正，无需人工干预，修正后数据可直接用于状态估计。

2. Ⅱ 类：单点持续异常

• 特征：单个量测节点的持续异常（持续时间≥1s），通常由设备故障导致（如电流互感器故障），会导致局部状态估计偏差。

• 典型案例：某 110kV 线路功率量测值持续偏低 20%，经排查为互感器变比设置错误。

• 处置策略：触发 “量测节点隔离 + 替代估计”，暂停异常节点数据使用，通过相邻节点量测（如母线电压、相邻线路功率）推算该节点状态，同时发出设备检修预警。

3. Ⅲ 类：多点关联异常

• 特征：多个存在拓扑关联的量测节点同时异常（如同一母线的电压、功率量测均异常），多由传输链路故障或区域扰动导致，影响区域级状态估计。

• 典型案例：某 220kV 变电站 SCADA 传输链路中断，导致该站所有量测数据丢失，影响周边 3 条线路的状态估计。

• 处置策略：启动 “区域量测重构”，利用相邻变电站的 PMU 同步量测数据（如相角、幅值），结合电网拓扑约束重构异常区域的量测数据，同时切换备用通信链路（如卫星通信）恢复数据传输。

4. Ⅳ 类：系统性严重异常

• 特征：全网或多区域量测数据异常，由大规模设备故障、恶意攻击或严重干扰导致，可能引发状态估计发散，威胁系统安全稳定运行。

• 典型案例：黑客通过虚假数据注入攻击，篡改某区域 5 个变电站的量测数据，掩盖 2 条线路的过载状态，导致状态估计结果显示系统运行正常。

• 处置策略：执行 “紧急控制流程”，立即暂停基于异常数据的状态估计，切换至 “离线预演模式”（基于历史正常数据和实时设备状态）生成调度方案，同时启动 cybersecurity 应急响应，定位攻击源并恢复量测系统。

四、工程应用挑战与未来发展方向

1. 当前核心挑战

• 多源数据异构性：SCADA（秒级采样）与 PMU（毫秒级采样）数据采样率差异大，数据同步难度高，导致协同检测精度下降。

• 动态拓扑适应性：电网拓扑变化（如线路投切、变压器分接头调整）时，传统检测模型需重新训练，无法实时适配拓扑动态。

• 边缘节点算力不足：配电网边缘节点（如分布式光伏并网点）量测数据量大，但算力有限，难以部署复杂深度学习模型。

2. 未来发展方向

• 轻量化 AI 模型部署：通过模型压缩（如剪枝、量化）将 GNN、LSTM 等模型部署到边缘节点，在保持检测精度的同时降低算力需求（如模型参数减少 70%，推理速度提升 5 倍）。

• 数字孪生协同检测：构建电网数字孪生体，实时映射物理系统运行状态，通过 “物理量测 - 孪生仿真” 双向校验识别异常，提升对隐蔽性异常（如缓慢虚假数据注入）的检测能力。

• 自适应拓扑学习：引入动态图神经网络（DGNN），实时学习电网拓扑变化，无需重新训练即可适配拓扑动态，在拓扑切换场景中检测准确率保持在 95% 以上。

• 安全与检测融合：将 cybersecurity 防护（如数据加密、身份认证）与异常检测结合，从源头阻断恶意攻击数据注入，形成 “防御 - 检测 - 处置” 闭环。

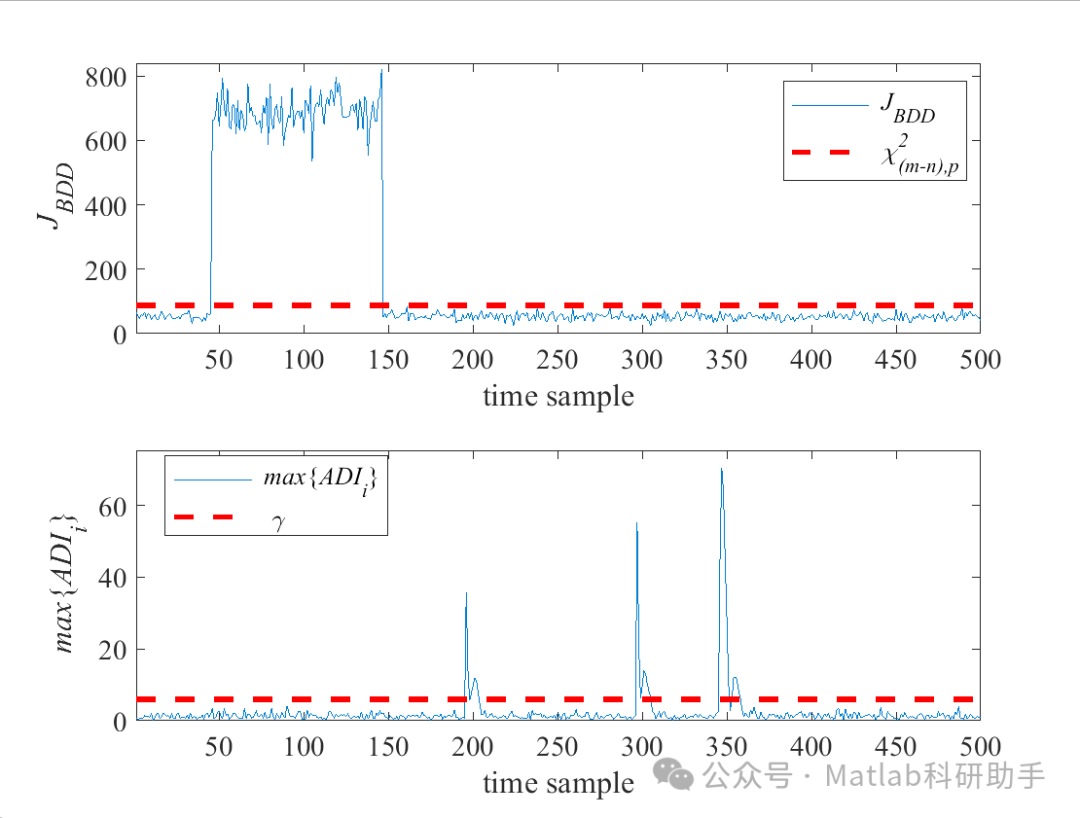

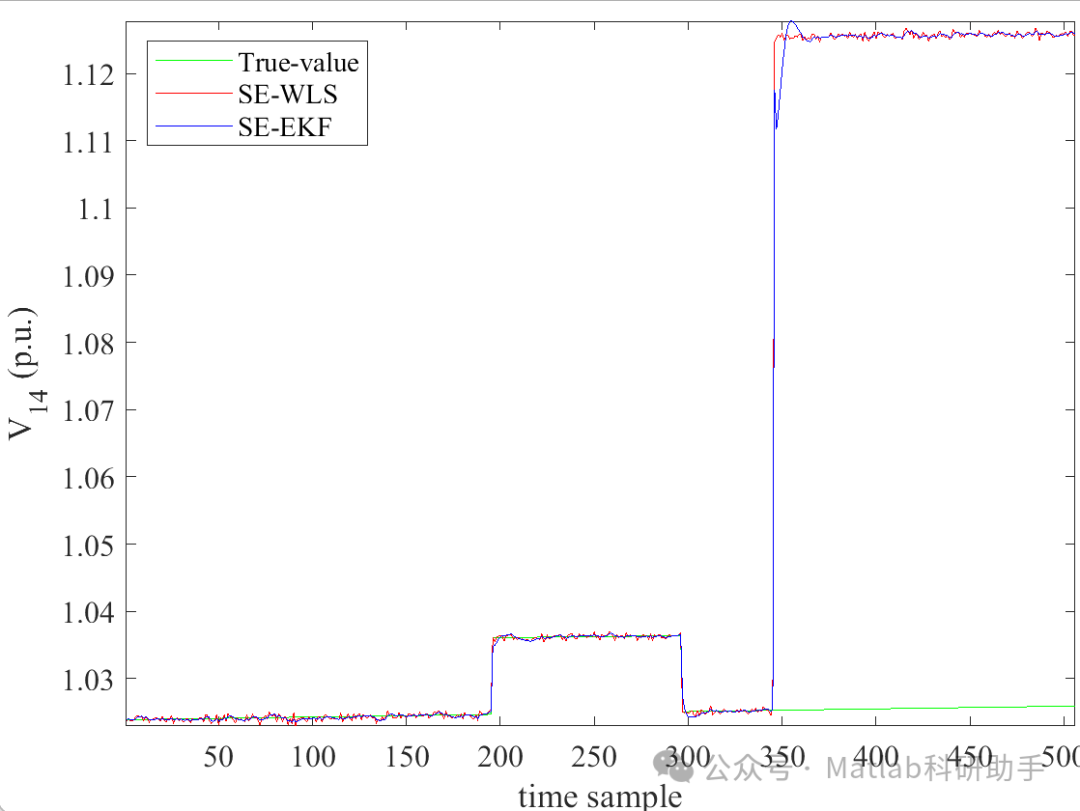

⛳️ 运行结果

🔗 参考文献

[1] 牛胜锁,刘颖,梁志瑞,等.基于广域测量和抗差最小二乘法的电力系统谐波状态估计[J].电力系统保护与控制, 2012, 40(8):5.DOI:10.3969/j.issn.1674-3415.2012.08.002.

[2] 杨武.电力系统中基于相量测量技术的状态估计仿真[D].西南交通大学,2006.DOI:10.7666/d.y884394.

[3] 罗贞.基于卡尔曼滤波器的系统状态估计和故障检测[D].华中科技大学[2025-11-30].DOI:10.7666/d.D409309.
