🔥 内容介绍

雷达通信在军事和民用领域都扮演着至关重要的角色，其性能受制于复杂的电磁环境，特别是强杂波和干扰的存在。传统的雷达信号处理方法在面对这些挑战时往往表现出局限性。完全空间时域自适应处理（Fully Space-Time Adaptive Processing, FSTAP）作为一种先进的信号处理技术，旨在通过在空间和时间维度上联合优化权矢量，最大限度地抑制杂波和干扰，从而显著提升雷达系统的检测性能和目标分辨能力。本文将深入探讨FSTAP的基本原理、关键技术、实现挑战以及其在未来雷达系统中的应用前景，并通过理论分析和潜在的演示场景，阐述其在复杂电磁环境下的优越性。

1. 引言

随着现代战场和电磁环境的日益复杂化，雷达系统面临着前所未有的挑战。地杂波、海杂波、气象杂波以及各类有意或无意的电子干扰严重影响了雷达对弱小目标的探测能力。为了有效应对这些挑战，雷达信号处理技术不断发展。早期的方法主要集中在单独的空间域或时间域处理，如空域波束形成（Spatial Beamforming）和脉冲多普勒（Pulse Doppler）处理。然而，这些方法在杂波和干扰同时存在且具有空间和时间相关性的情况下，性能提升有限。

完全空间时域自适应处理（FSTAP）应运而生，它将空间域和时间域的处理融为一体，通过对接收信号在空间和时间维度上进行联合自适应加权，形成一个在空间上指向目标、在时间上匹配目标多普勒频率的“空时滤波器”。这种联合优化能够更有效地抑制具有特定空时特征的杂波和干扰，从而在极低信噪比和信杂噪比条件下检测出目标。

2. FSTAP的基本原理

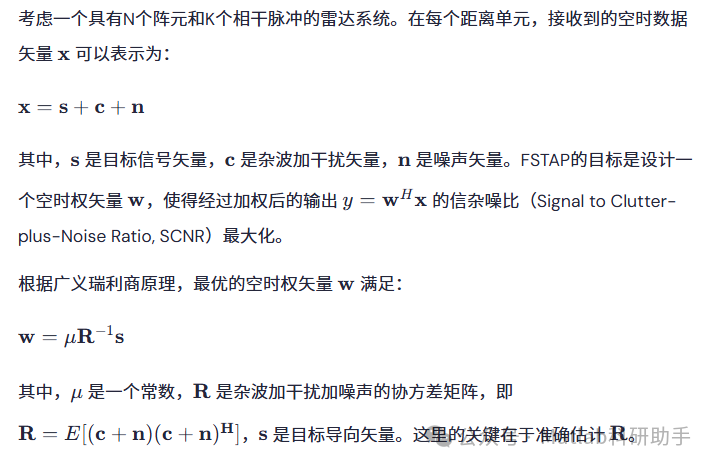

FSTAP的核心思想是利用接收信号的统计特性来估计杂波和干扰的协方差矩阵，并基于此设计一个最优的空时滤波器。假设雷达系统采用阵列天线，并且在每个接收通道上对多个脉冲进行采样，那么接收到的数据可以表示为一个高维的空时数据矢量。

3. FSTAP的关键技术与挑战

尽管FSTAP理论上具有显著优势，但在实际应用中仍面临一些关键技术和挑战：

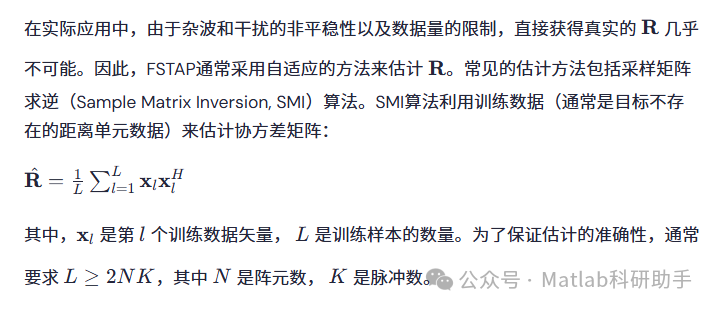

3.1 训练样本选择与协方差矩阵估计

训练样本的同质性：
FSTAP性能的关键在于协方差矩阵的准确估计。训练样本必须具有与待检测单元相同的杂波和干扰特性，即所谓的同质性。然而，实际电磁环境复杂多变，杂波和干扰的统计特性可能随距离、方位、时间而变化，导致训练样本的同质性难以保证。非同质区域的存在会导致协方差矩阵估计失真，从而降低FSTAP的性能。
训练样本数量：
SMI算法要求训练样本数量足够多才能获得较好的性能，但过多的训练样本会增加计算量，并且在非均匀杂波环境下可能引入非同质样本。如何平衡样本数量和估计精度是一个挑战。
鲁棒性FSTAP：
为了应对非同质性问题，研究人员提出了多种鲁棒性FSTAP算法，如基于知识辅助的STAP（KA-STAP）、基于稀疏表示的STAP等。这些方法试图在有限或非理想训练样本条件下，提高协方差矩阵估计的准确性和自适应滤波的鲁棒性。

3.2 计算复杂度

FSTAP涉及高维矩阵求逆运算，其计算复杂度与空时维度（NK）的三次方成正比。对于大规模阵列和长相干处理时间，计算负担巨大，难以满足实时处理的要求。

降维技术：
为了降低计算复杂度，许多降维FSTAP算法被提出，如主成分分析（PCA）降维、JDL（Joint Domain Localized）降维、广义旁瓣对消器（Generalized Sidelobe Canceller, GSC）等。这些方法通过牺牲一定的自适应自由度来换取计算复杂度的降低。
并行处理和硬件加速：
采用高性能数字信号处理器（DSP）、现场可编程门阵列（FPGA）或图形处理器（GPU）进行并行计算是实现FSTAP实时处理的有效途径。

3.3 运动平台对FSTAP的影响

当雷达平台处于运动状态时，平台自身的运动会引入多普勒频率扩展，导致杂波谱展宽，严重恶化FSTAP的性能。

运动补偿：
针对平台运动问题，需要进行精确的运动补偿，如空时谱校正（Space-Time Adaptive Processing with Compensation, STAP-C）等技术，以消除或减弱平台运动对杂波谱的影响。
距离徙动和多普勒徙动：
对于高速运动目标，其在相干处理间隔内可能发生距离徙动和多普勒徙动，这会使得目标能量分散在多个距离-多普勒单元，降低目标检测性能。FSTAP需要结合距离徙动和多普勒徙动校正技术。

3.4 小样本问题

在某些雷达应用场景中，如机载预警雷达，可用的训练样本可能非常有限，这使得基于SMI的FSTAP性能下降。

贝叶斯STAP：
贝叶斯FSTAP通过引入先验知识来弥补小样本带来的不足。
基于稀疏恢复的FSTAP：
该方法利用杂波在空时域的稀疏性，通过稀疏表示和重构来估计协方差矩阵，从而在小样本条件下获得较好的性能。

4. FSTAP演示与性能分析

为了直观地展示FSTAP的性能，我们可以考虑一个典型的机载预警雷达场景，其中包含强地杂波、干扰以及一个运动目标。

4.1 场景设置

雷达参数：
线性均匀阵列（ULA），N个阵元；脉冲重复频率（PRF）；载频；带宽等。
杂波模型：
采用Ward模型或其他高斯杂波模型，考虑杂波功率、谱宽等参数。
干扰模型：
考虑窄带干扰、宽带干扰、扫频干扰等不同类型的干扰，具有特定的空间方向和功率。
目标参数：
目标的距离、方位、速度、雷达散射截面（RCS）。
平台运动：
平台速度、高度。

4.2 演示步骤

数据生成：
根据上述场景设置，模拟生成包含目标信号、杂波、干扰和噪声的原始空时接收数据。
空时协方差矩阵估计：
从非目标存在的距离单元中提取训练样本，使用SMI算法估计协方差矩阵。
空时权矢量计算：
根据估计的协方差矩阵和目标导向矢量，计算FSTAP最优权矢量。
FSTAP滤波：
将计算出的权矢量应用于待检测单元的空时数据，得到滤波输出。
性能分析：

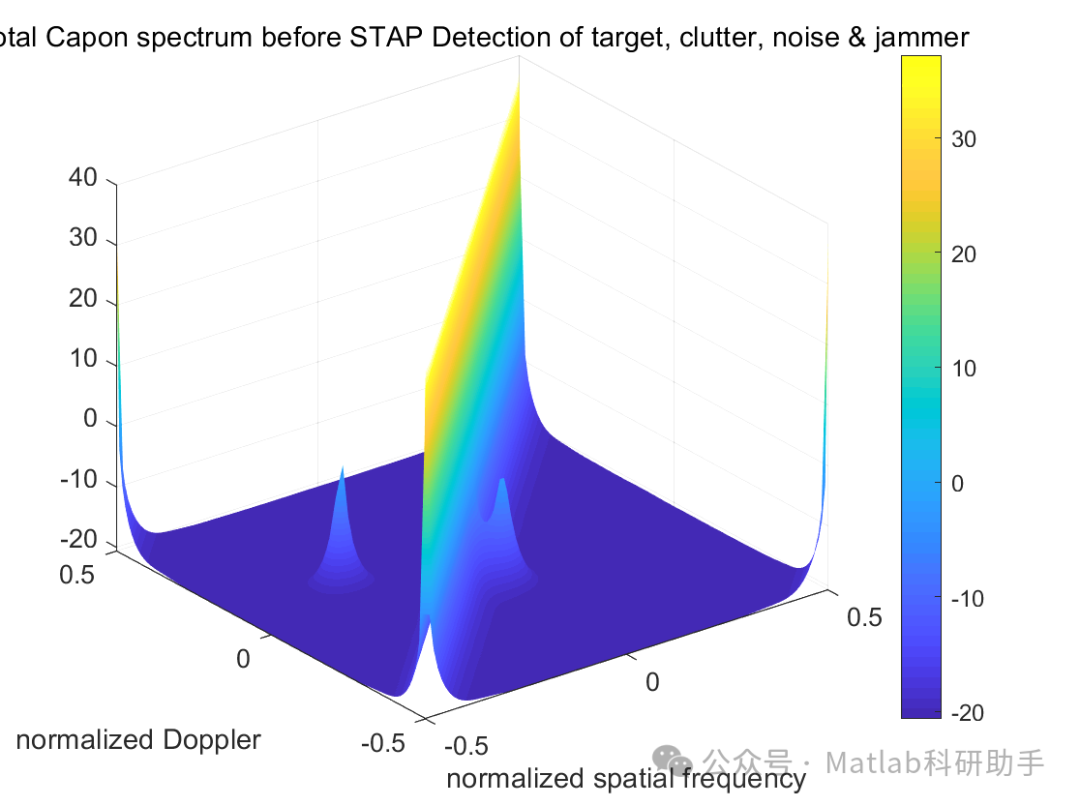

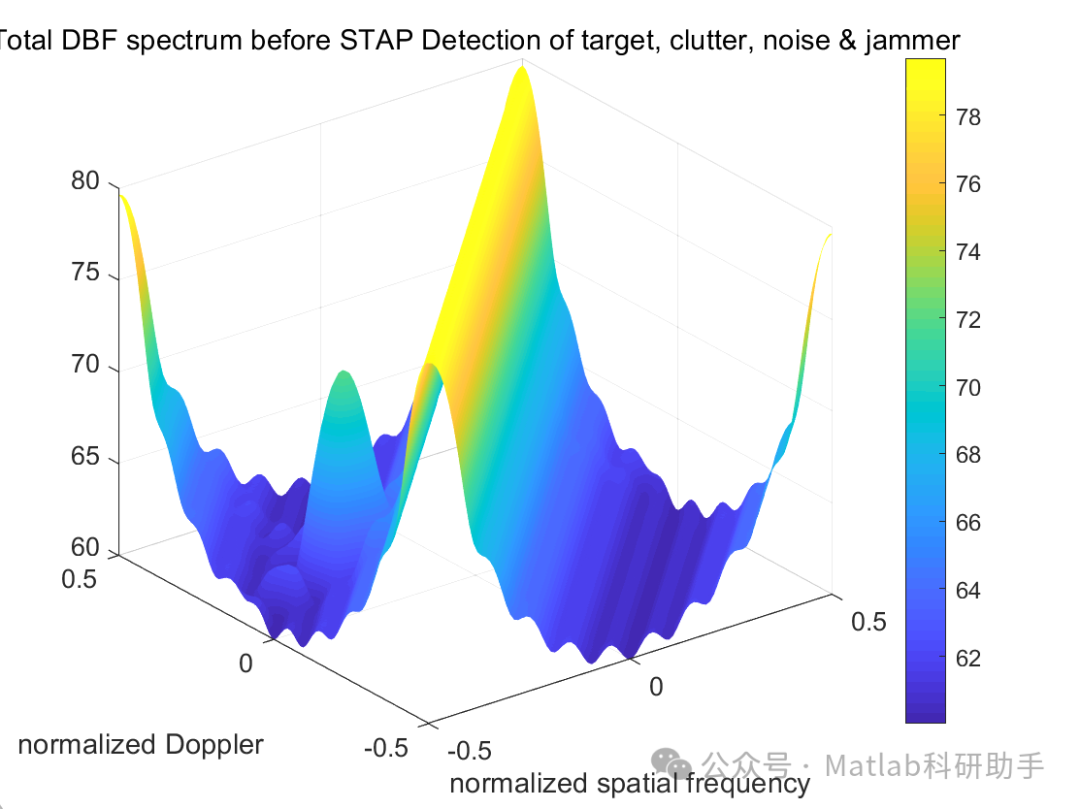

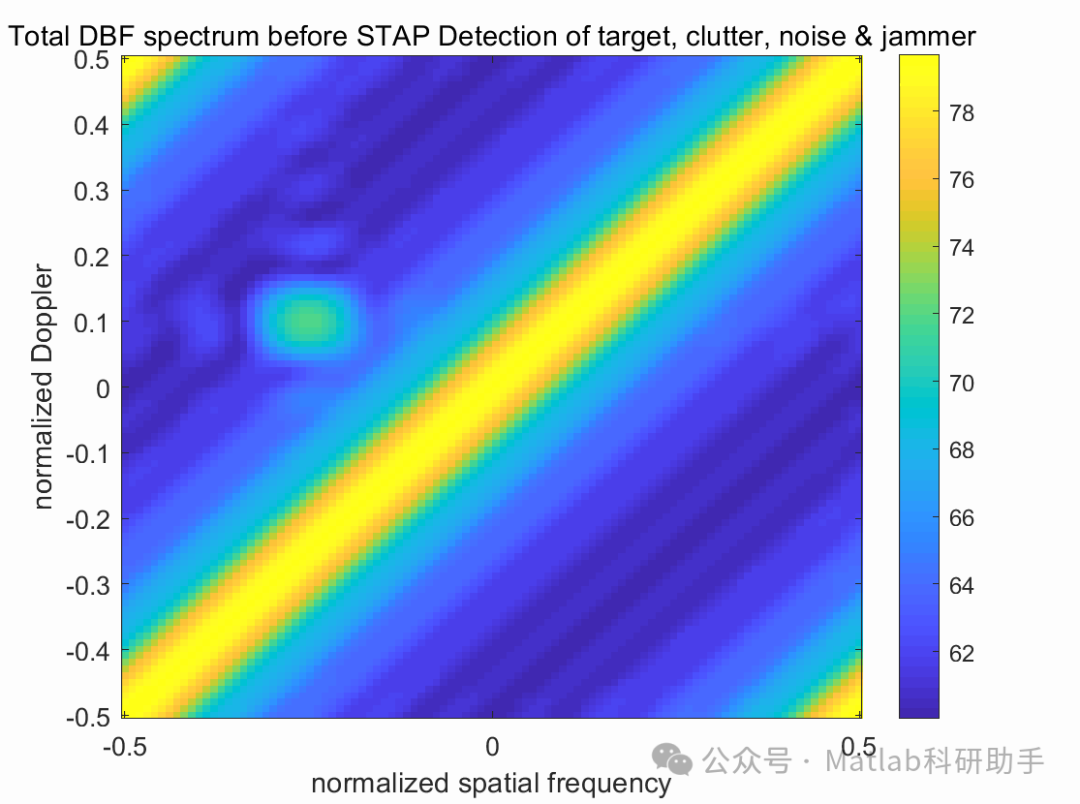

- 空时二维谱：
  比较FSTAP处理前后空时二维谱的变化，观察杂波脊和干扰被抑制的程度。
- 杂波抑制比（Clutter Improvement Factor, CIF）：
  评估FSTAP对杂波的抑制能力。
- 信杂噪比（SCNR）提升：
  比较FSTAP处理前后SCNR的提升，直接反映对目标检测性能的改善。
- 检测概率与虚警概率：
  在设定虚警概率的条件下，计算FSTAP处理后的目标检测概率。
- 与传统方法的对比：
  将FSTAP的性能与仅进行空域自适应处理或仅进行时域自适应处理的雷达系统进行对比，突出FSTAP的优越性。

4.3 预期结果

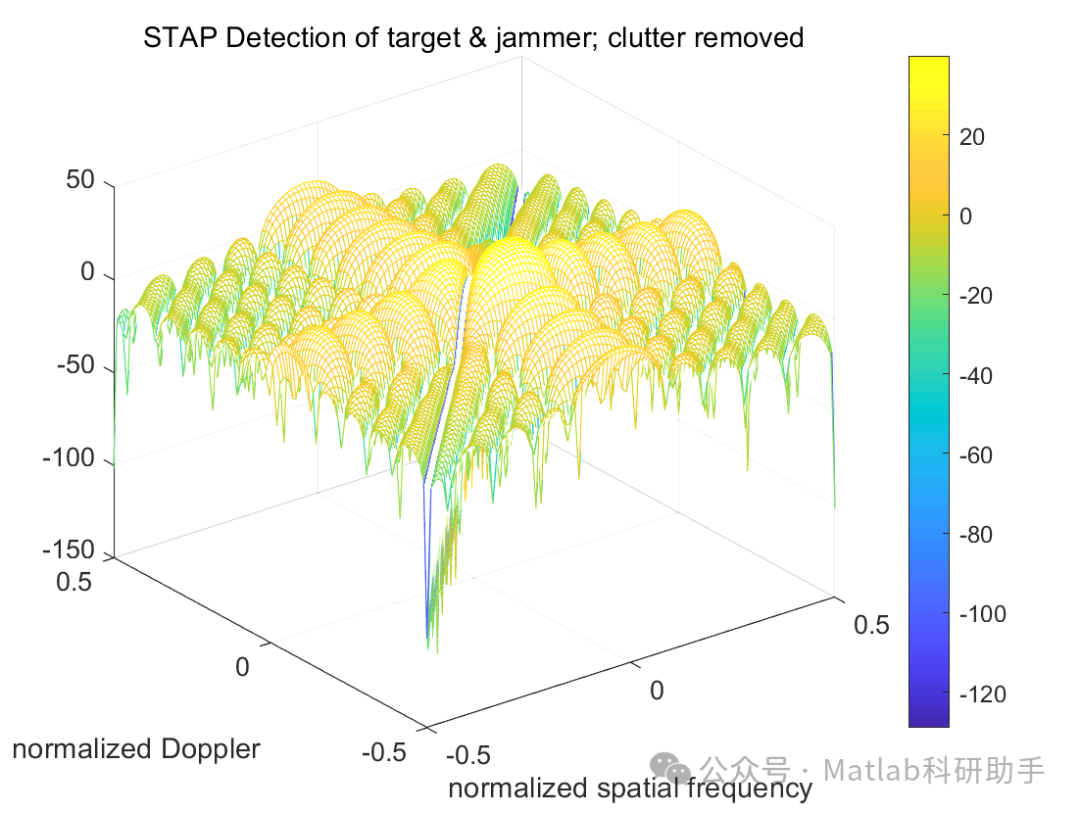

通过上述演示，我们可以预期FSTAP能够显著抑制强杂波和干扰，使得原本淹没在杂波和干扰中的目标清晰地显现出来。空时二维谱上，FSTAP会在杂波脊和干扰方向形成零陷，而目标方向则保持增益。SCNR将得到显著提升，从而提高雷达的目标检测概率，降低虚警概率。与传统方法相比，FSTAP在复杂电磁环境下的性能优势将得到充分体现。

5. FSTAP在未来雷达系统中的应用前景

FSTAP作为一种强大的自适应信号处理技术，在未来雷达系统中具有广阔的应用前景：

多功能综合射频系统：
随着多功能综合射频系统（MFR）的发展，雷达、通信、电子战等功能将集成在同一硬件平台上。FSTAP可以在此类系统中提供灵活的空时自适应能力，以应对不同模式下的复杂电磁环境。
相控阵雷达和数字阵列雷达：
先进的相控阵雷达和数字阵列雷达为FSTAP提供了强大的硬件支撑。数字阵列雷达每个阵元都能独立进行数字接收和处理，为实现全数字FSTAP提供了可能，从而实现更精细的空时域控制。
认知雷达：
FSTAP可以与认知雷达技术相结合，通过环境感知、自适应学习和决策，动态调整FSTAP参数，实现更智能化的杂波抑制和干扰对抗。
分布式协同雷达：
在分布式协同雷达系统中，FSTAP可以通过共享信息，实现多个雷达平台之间的协同空时自适应处理，进一步提升对杂波和干扰的抑制能力，拓展探测范围。
低慢小目标检测：
对于低空慢速小目标（如无人机），由于其RCS小、速度慢，容易被地杂波淹没。FSTAP能够有效抑制地杂波，显著提高对这类目标的检测能力。

6. 结论

完全空间时域自适应处理是雷达信号处理领域的一项革命性技术，它通过在空间和时间维度上联合优化，极大地增强了雷达系统在复杂电磁环境下的杂波和干扰抑制能力。尽管FSTAP在实现中面临计算复杂度、训练样本选择等挑战，但随着硬件技术的发展和算法的不断创新，这些挑战正在逐步克服。FSTAP在未来多功能综合雷达、数字阵列雷达、认知雷达等先进系统中的应用，将为雷达性能的提升带来质的飞跃，为应对未来战场和电磁环境的挑战提供关键技术支撑。
