随着无人机技术的飞速发展及其在军事、民用领域的广泛应用，无人机路径规划已成为一个至关重要的研究领域。在复杂的环境中，如何为无人机规划出一条安全、高效且符合其运动学约束的路径是当前亟待解决的问题。杜宾斯路径（Dubins Path）作为一种经典的非完整约束路径规划方法，因其能够生成满足固定最小转弯半径的车辆最短路径而备受关注。本文将深入探讨杜宾斯路径在无人机路径规划中的原理、应用及其局限性，并展望其未来的发展方向。

引言

无人机（Unmanned Aerial Vehicle, UAV）以其灵活机动、成本低廉、适应性强等优点，在军事侦察、环境监测、农业植保、物流运输以及灾害救援等领域发挥着越来越重要的作用。然而，无人机在执行任务时，往往需要穿越复杂的环境，如避开障碍物、规避敌方雷达、优化飞行时间或燃料消耗等。这就对无人机的路径规划能力提出了严苛的要求。

路径规划的核心目标是根据无人机的性能参数、环境信息以及任务需求，生成一条从起始点到目标点的最优轨迹。这里的“最优”可能指最短距离、最短时间、最低能耗或最高的安全性。与传统的二维平面路径规划不同，无人机作为一种三维空间运动的飞行器，其路径规划不仅要考虑二维平面的位置信息，还需要考虑高度信息以及其固有的运动学约束，例如最小转弯半径、最大爬升/下降率等。

杜宾斯路径是上世纪五十年代由L.E.Dubins提出的一种求解在二维平面上具有最小转弯半径约束的车辆从一个状态（位置和航向）到另一个状态的最短路径的方法。尽管其最初是为汽车等地面车辆设计的，但其简洁的结构和明确的最短路径特性使其在无人机等飞行器的路径规划中也展现出巨大的潜力。

杜宾斯路径原理

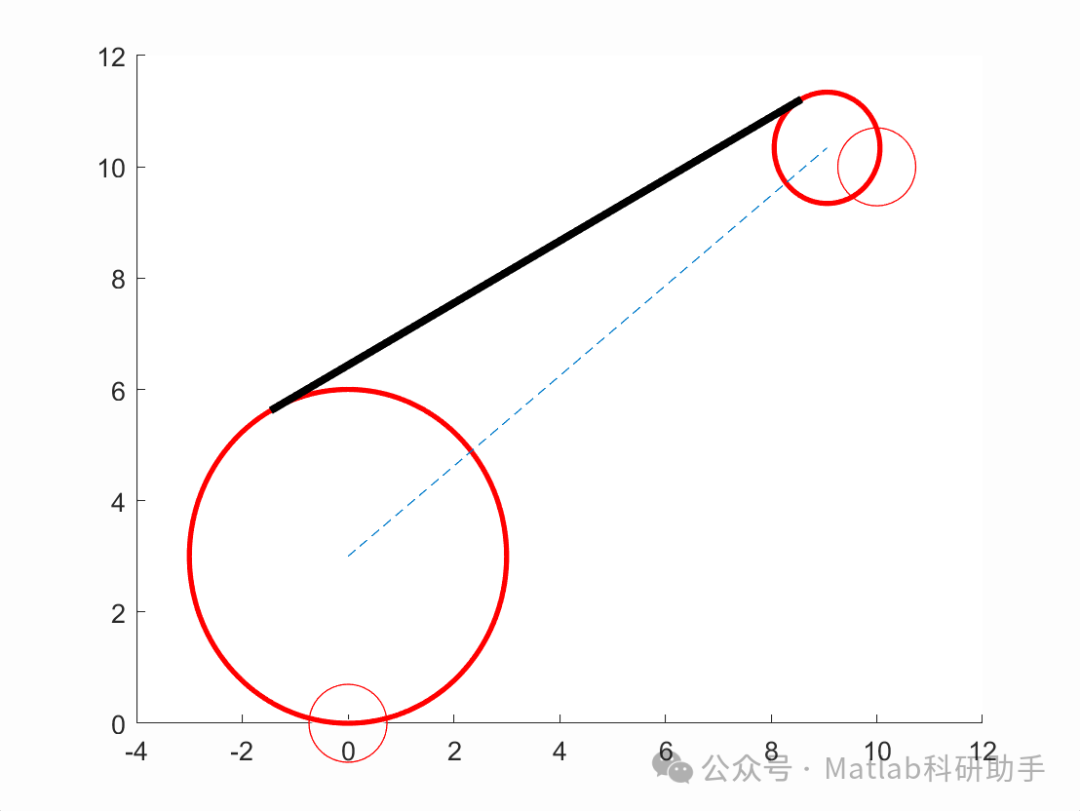

杜宾斯路径是基于非完整约束下最短路径问题的理论，它考虑了一个点状物体在平面上从一个初始状态（x, y, θ，其中x、y是位置坐标，θ是航向角）移动到一个目标状态（x', y', θ'），且该物体具有一个固定的最小转弯半径R。杜宾斯证明了最短路径一定由一系列直线段（Straight, S）和最小转弯半径的圆弧（Right Turn, R; Left Turn, L）组成。具体而言，杜宾斯路径的类型有且仅有六种基本模式：

LSL (Left-Straight-Left):
左转圆弧 - 直线段 - 左转圆弧
LSR (Left-Straight-Right):
左转圆弧 - 直线段 - 右转圆弧
RSL (Right-Straight-Left):
右转圆弧 - 直线段 - 左转圆弧
RSR (Right-Straight-Right):
右转圆弧 - 直线段 - 右转圆弧
RLR (Right-Left-Right):
右转圆弧 - 左转圆弧 - 右转圆弧
LRL (Left-Right-Left):
左转圆弧 - 右转圆弧 - 左转圆弧

其中，S表示沿着当前航向的直线运动，R表示以最小转弯半径向右转弯，L表示以最小转弯半径向左转弯。对于任意给定的起始和目标状态，都可以计算出这六种模式的路径长度，并从中选择最短的一条作为杜宾斯路径。

杜宾斯路径的计算涉及到几何解析，通过求解圆的切线和交点来确定直线段和圆弧的参数。其优点在于：

最短路径性：
在满足最小转弯半径约束的前提下，杜宾斯路径是理论上的最短路径。
连续可导性：
路径在连接点处具有连续的航向，保证了无人机飞行的平稳性。
计算效率高：
对于确定的起始和目标状态，杜宾斯路径的计算是解析的，速度快。

杜宾斯路径在无人机路径规划中的应用

尽管杜宾斯路径是二维平面上的概念，但其在无人机路径规划中具有广泛的应用潜力，尤其是在处理无人机平面运动学约束时：

局部路径规划： 在无人机全局路径规划完成之后，往往需要对局部路径进行优化，使其更符合无人机的运动学特性。杜宾斯路径可以用于连接两个相邻的航路点，生成满足无人机最小转弯半径约束的平滑过渡路径。例如，当无人机需要从一个航向转变为另一个航向时，可以直接应用杜宾斯路径计算出最短且平滑的转弯轨迹。
避障策略： 在复杂的障碍物环境中，无人机需要实时调整路径以避开障碍。当无人机检测到障碍物时，可以利用杜宾斯路径原理，在避开障碍物的同时，尽快回到预定航线，或者规划出一条绕过障碍物的平滑路径。例如，可以在障碍物周围建立安全缓冲区，并将这些缓冲区的边界点作为杜宾斯路径的中间节点。
编队飞行： 在多无人机编队飞行任务中，杜宾斯路径可以用来协调不同无人机之间的运动，确保编队队形在改变航向时依然保持稳定，并避免碰撞。每架无人机都可以基于杜宾斯路径原理，计算其相对于编队中心的运动轨迹，以维持队形。
三维路径规划的降维处理： 尽管杜宾斯路径是二维的，但可以通过分层规划或将三维问题降维处理的方式将其应用于三维空间。例如，可以先在二维平面上规划出一条杜宾斯路径，然后结合无人机的爬升/下降能力，在垂直方向上调整高度，从而得到一条三维路径。这种方法在高度变化不频繁或高度约束相对宽松的任务中尤为有效。
基于采样的方法： 杜宾斯路径可以作为采样式路径规划算法（如RRT*、PRM*等）中的局部连接器。这些算法在状态空间中随机采样点，并通过连接这些点来构建搜索图。当连接两个采样点时，杜宾斯路径可以确保生成的连接路径是可飞行的，并满足无人机的最小转弯半径约束。

杜宾斯路径的局限性

尽管杜宾斯路径具有诸多优点，但在实际无人机路径规划中，其也存在一定的局限性：

二维限制： 杜宾斯路径本质上是二维的，无法直接处理三维空间中的高度变化、爬升/下降率约束以及三维障碍物。在三维无人机路径规划中，需要额外的机制来集成高度信息。
忽略动态约束： 杜宾斯路径仅考虑了最小转弯半径这一运动学约束，而没有考虑无人机的最大速度、最大加速度、最大角速度等动态约束。在高速飞行或需要精确控制的任务中，这些动态约束不容忽视。生成的路径可能在理论上最短，但实际上无人机无法以该轨迹飞行。
不适用于复杂动态环境： 杜宾斯路径是基于静态环境假设的。在动态障碍物或风场等复杂动态环境中，需要更复杂的实时规划方法来适应环境变化。
全局最优性问题： 杜宾斯路径在局部是保证最短的，但在多障碍物或复杂地形等全局环境中，仅仅依靠杜宾斯路径进行局部连接，不一定能得到全局最优的路径。这需要结合全局搜索算法，如A*、Dijkstra等，或者采样式算法来解决。
缺乏对避障的直接支持： 杜宾斯路径本身不包含避障功能。在有障碍物的环境中，需要预先进行障碍物建模，并将障碍物区域排除在可行路径之外，或者通过在障碍物周围设置航路点来引导杜宾斯路径绕行。

展望与未来方向

为了克服杜宾斯路径的局限性，未来的研究可以从以下几个方面进行深入探索：

三维扩展： 发展三维杜宾斯路径的理论与算法，直接处理无人机在三维空间中的运动学约束（如最小转弯半径、最小爬升/下降半径等）。这可能涉及到更复杂的曲线和曲面几何。
集成动态约束： 将无人机的动态模型（包括速度、加速度、角速度等）集成到杜宾斯路径的求解过程中，生成满足无人机完整动态特性的轨迹。这可能需要利用最优控制理论或轨迹优化方法。
与智能算法结合： 将杜宾斯路径与人工智能算法（如深度学习、强化学习）相结合，使其能够更好地适应复杂多变的动态环境。例如，利用强化学习训练无人机在面对未知障碍物时，能够基于杜宾斯路径原理快速生成避障策略。
考虑环境不确定性： 在存在风场、气流扰动等不确定因素的环境中，发展基于概率或模糊理论的鲁棒性杜宾斯路径规划方法，以提高路径的适应性和安全性。
多无人机协同规划： 进一步研究多无人机协同杜宾斯路径规划问题，考虑无人机之间的通信、协作以及碰撞避免，以实现更高效、更安全的编队飞行和任务执行。
实时计算与优化： 针对无人机路径规划对实时性的要求，开发更高效的杜宾斯路径计算和优化算法，使其能够在资源受限的机载平台上快速运行。
