🔥 内容介绍

同步定位与地图构建（SLAM）是机器人和自动驾驶等领域的核心技术，它使智能体在未知环境中能够同时确定自身位置并构建环境地图。而估计与数据融合作为 SLAM 的关键支撑，通过整合多源信息、优化状态估计，直接影响着 SLAM 系统的精度和鲁棒性。

估计与数据融合在 SLAM 中的基础作用

在 SLAM 过程中，智能体通常搭载多种传感器，如相机、激光雷达、IMU（惯性测量单元）等，这些传感器各自存在优势与局限。例如，相机能提供丰富的视觉特征，但易受光照影响；激光雷达测量精度高，却数据量大、成本较高；IMU 能实时输出运动信息，然而误差会随时间累积。

估计的核心是根据传感器数据推断智能体的位姿和环境地图的状态。由于传感器噪声、环境干扰等因素，单一传感器的估计结果往往存在偏差。数据融合则通过对多源传感器数据的协同处理，综合利用各传感器的互补信息，降低不确定性，从而得到更可靠的状态估计。简单来说，估计是 SLAM 的目标，而数据融合是实现这一目标的重要手段。

SLAM 中的估计方法

最大似然估计（MLE）

最大似然估计通过寻找使观测数据出现概率最大的状态参数值来实现估计。在 SLAM 中，假设传感器模型已知，根据观测到的数据，MLE 会求解出最可能的智能体位姿和地图特征位置。不过，MLE 对异常值较为敏感，当传感器数据存在错误时，估计结果可能出现较大偏差。

贝叶斯估计

贝叶斯估计是 SLAM 中更常用的估计方法，它结合先验知识和观测数据来更新状态的后验概率分布。在 SLAM 初始化时，会对智能体位姿和地图特征赋予先验概率分布，随着传感器不断获取数据，通过贝叶斯公式持续更新后验概率分布，从而实现对状态的动态估计。贝叶斯估计能够很好地处理不确定性，但其计算复杂度较高，尤其是在地图规模较大时。

卡尔曼滤波及扩展形式

卡尔曼滤波是一种线性系统下的最优估计方法，它通过预测和更新两个步骤实现状态估计。在 SLAM 中，当系统模型和传感器模型可近似为线性时，卡尔曼滤波能高效地进行状态估计。

对于非线性系统，通常采用扩展卡尔曼滤波（EKF）。EKF 通过对非线性模型在当前估计值处进行泰勒展开，将其近似为线性模型，再应用卡尔曼滤波进行处理。不过，EKF 在非线性较强的情况下，近似误差较大，可能导致估计精度下降。

无迹卡尔曼滤波（UKF）则是另一种处理非线性系统的方法，它通过选取一组 Sigma 点来近似状态的概率分布，避免了对非线性模型的线性化，在许多情况下比 EKF 具有更高的估计精度。

SLAM 中的数据融合策略

松耦合融合

松耦合融合是指先对各传感器的数据分别进行处理，得到各自的状态估计结果，再对这些估计结果进行融合。例如，在视觉与 IMU 融合的 SLAM 系统中，先通过视觉里程计计算智能体的位姿，同时通过 IMU 积分得到位姿估计，然后利用融合算法（如卡尔曼滤波）对这两个位姿估计进行融合。

松耦合融合的优点是各传感器的处理相对独立，易于实现和调试。但由于它使用的是传感器处理后的结果，可能丢失部分原始信息，融合精度相对较低。

紧耦合融合

紧耦合融合直接对各传感器的原始数据进行融合处理。以视觉与 IMU 融合为例，紧耦合融合会将相机的图像特征和 IMU 的加速度、角速度等原始数据一起输入到融合算法中，共同进行状态估计。

紧耦合融合能够充分利用传感器的原始信息，融合精度较高，尤其在某一传感器数据质量不佳时，能更好地利用其他传感器的数据进行补偿。但紧耦合融合的实现复杂度较高，对算法的要求也更高。

多传感器时间同步与空间校准

在数据融合之前，需要确保各传感器的数据在时间和空间上是对齐的。时间同步是指将不同传感器采集数据的时间戳进行统一，避免因时间差异导致的融合误差。空间校准则是确定各传感器之间的相对位置和姿态关系，以便将不同传感器的数据转换到同一坐标系下进行处理。

时间同步和空间校准的精度直接影响数据融合的效果，是数据融合中不可或缺的预处理步骤。

典型 SLAM 系统中的估计与数据融合案例

ORB - SLAM 系列

ORB - SLAM 是一种基于视觉的 SLAM 系统，在其估计与数据融合方面具有鲜明特点。它通过提取图像中的 ORB 特征进行特征匹配，实现对智能体位姿的估计。在单目 SLAM 中，由于尺度不确定性，ORB - SLAM 会结合三角化等方法进行尺度估计。

当与 IMU 融合时，ORB - SLAM 采用紧耦合融合策略，将视觉特征和 IMU 数据共同用于状态估计，有效弥补了纯视觉 SLAM 在快速运动或特征缺失时的不足，提高了系统的鲁棒性和精度。

LOAM 及 LeGO - LOAM

LOAM（Lidar Odometry and Mapping）是基于激光雷达的 SLAM 系统，它通过对激光雷达点云数据的处理实现定位与建图。LOAM 采用了分割与匹配的方法，对激光点云进行特征提取和匹配，进而估计智能体的运动。

LeGO - LOAM 则在 LOAM 的基础上进行了改进，结合了地面分割等技术，提高了在复杂环境中的性能。在数据融合方面，LeGO - LOAM 可以与 IMU 进行融合，利用 IMU 的高频数据弥补激光雷达数据更新频率较低的缺点，使系统在动态环境中具有更好的表现。

估计与数据融合面临的挑战及未来展望

面临的挑战

• 计算复杂度：随着地图规模的增大和传感器数据量的增加，估计与数据融合的计算量急剧上升，如何在保证精度的前提下提高计算效率是一个重要挑战。

• 动态环境干扰：在动态环境中，存在移动的物体，这些物体可能被误当作静态地图特征，导致状态估计出现偏差，影响数据融合的效果。

• 传感器失效或噪声突变：当某一传感器突然失效或噪声急剧增大时，如何快速检测并调整数据融合策略，保证系统的稳定性，是亟待解决的问题。

未来展望

未来，SLAM 中的估计与数据融合技术将朝着更高精度、更强鲁棒性、更低计算成本的方向发展。一方面，深度学习技术的引入可能为特征提取、传感器噪声建模等提供新的方法，提高估计的精度和数据融合的适应性；另一方面，分布式 SLAM 系统中的多智能体数据融合将成为研究热点，通过多个智能体之间的信息共享与协同，实现更大范围、更高精度的定位与建图。

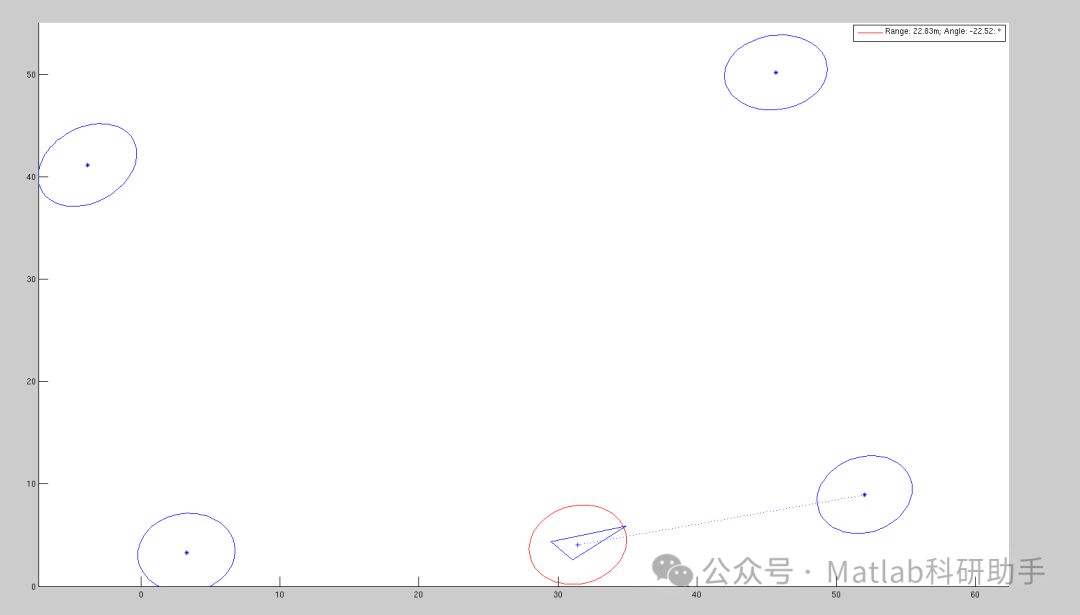

⛳️ 运行结果

🔗 参考文献

[1] 王宏健,傅桂霞,边信黔,等.基于SRCKF的移动机器人同步定位与地图构建[J].机器人, 2013, 35(2):8.DOI:10.3724/SP.J.1218.2013.00200.

[2] 童林.基于粒子滤波器的移动机器人同步定位与地图构建研究[D].合肥工业大学,2009.DOI:CNKI:CDMD:2.2009.155896.

[3] 王要强.同步定位与地图构建技术中的数据关联问题[D].哈尔滨工业大学,2011.DOI:CNKI:CDMD:2.2009.229500.
