雷达作为一种通过发射电磁波并接收反射回波来探测目标的电子设备，在军事、航空航天、气象等领域发挥着关键作用。而干扰机则是通过发射特定信号，扰乱雷达对目标的探测和跟踪，降低其作战效能的设备。对雷达和干扰机进行仿真，是研究两者对抗机制、评估雷达抗干扰性能及优化干扰策略的重要手段。下面将从基本原理、仿真模型构建、仿真流程及结果分析等方面，介绍基本的雷达和干扰机仿真。

基本雷达仿真原理

雷达的基本组成与工作流程

基本雷达主要由发射机、接收机、天线、信号处理器等部分组成。其工作流程为：发射机产生特定波形的高频电磁波，经天线辐射到空间；电磁波遇到目标后反射，部分反射信号被雷达天线接收，送入接收机进行放大、混频等处理，得到中频信号；信号处理器对中频信号进行处理，提取目标的距离、速度、方位等信息。

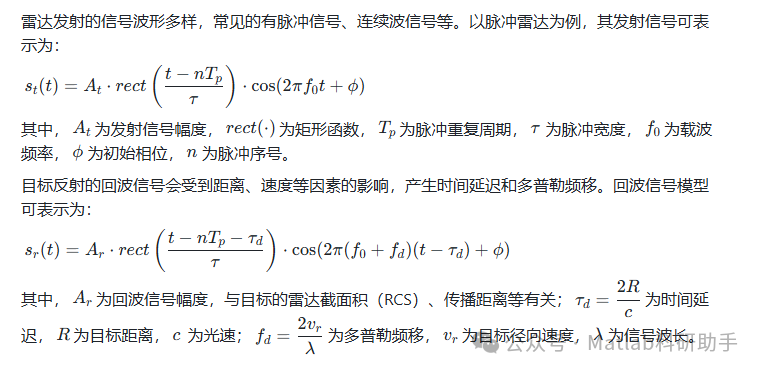

雷达信号模型

雷达信号处理

雷达信号处理的核心是从含有噪声和干扰的回波信号中提取目标信息。主要处理步骤包括：

• 脉冲压缩：对于大时宽 - 带宽积信号（如线性调频信号），通过匹配滤波实现脉冲压缩，提高距离分辨率。

• 动目标显示（MTI）：抑制固定杂波，保留运动目标回波。

• 恒虚警率（CFAR）检测：在噪声和杂波环境下，自动调整检测阈值，保证虚警率恒定，提高目标检测的可靠性。

• 参数估计：对检测到的目标，估计其距离、速度、方位等参数。

基本干扰机仿真原理

干扰机的分类与干扰方式

干扰机按干扰方式可分为压制性干扰和欺骗性干扰。

• 压制性干扰：通过发射强功率噪声或调制信号，淹没目标回波，使雷达无法检测到目标。常见的有噪声调频干扰、噪声调幅干扰等。

• 欺骗性干扰：发射与目标回波相似的信号，使雷达产生错误的目标信息，如距离欺骗、速度欺骗、角度欺骗等。

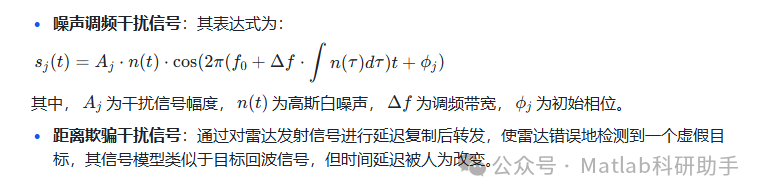

干扰信号模型

干扰对雷达的影响

干扰信号进入雷达接收机后，会与目标回波信号、噪声叠加，影响雷达的检测性能。压制性干扰会提高雷达的检测门限，降低目标检测概率；欺骗性干扰会导致雷达产生虚假目标，干扰其对真实目标的跟踪。

雷达和干扰机仿真模型构建

仿真场景设置

根据仿真需求，设置雷达和目标的位置、运动参数，以及干扰机的位置、干扰方式和参数等。例如，可设置一个雷达站固定不动，多个运动目标在一定范围内运动，干扰机位于某一位置对雷达实施干扰。

信号产生模块

• 雷达信号产生：根据设定的雷达参数（如载波频率、脉冲重复频率、脉冲宽度、信号幅度等），生成雷达发射信号。

• 目标回波产生：根据目标的位置、速度、RCS 等参数，生成目标回波信号，并加入噪声。

• 干扰信号产生：根据干扰机的类型和参数，生成相应的干扰信号。

信号传播与接收模块

模拟电磁波在空间的传播过程，包括信号的衰减（与距离的平方成反比）、多径效应等。雷达接收模块接收目标回波信号、干扰信号和噪声，进行混频、放大等处理，得到中频信号。

信号处理与分析模块

对接收的中频信号进行处理，包括雷达的信号处理和干扰效果分析。雷达信号处理如前所述，干扰效果分析主要通过计算雷达的检测概率、虚警概率、目标参数估计误差等指标来评估。

仿真流程与结果分析

仿真流程

1. 初始化参数：设置雷达参数（载波频率、脉冲重复频率、发射功率等）、目标参数（初始位置、速度、RCS 等）、干扰机参数（干扰类型、发射功率、干扰带宽等）、环境参数（噪声功率等）。

1. 信号生成：生成雷达发射信号、目标回波信号、干扰信号。

1. 信号传播与接收：模拟信号传播过程，接收混合信号（目标回波 + 干扰 + 噪声）。

1. 信号处理：对接收信号进行雷达信号处理和干扰效果分析。

1. 结果输出：输出目标检测结果、参数估计结果、干扰效果评估指标等。

结果分析

通过仿真结果，可以分析不同干扰类型和参数对雷达性能的影响。例如，在压制性干扰下，随着干扰功率的增加，雷达的检测概率会降低；在欺骗性干扰下，雷达会出现虚假目标，且虚假目标的参数与干扰参数有关。同时，也可以评估雷达抗干扰措施的有效性，如采用频率捷变技术可以对抗窄带干扰，提高雷达的抗干扰能力。

仿真工具与实现

常用的雷达和干扰机仿真工具包括 MATLAB、Simulink、SystemVue 等。以 MATLAB 为例，可以利用其信号处理工具箱、通信工具箱等，构建雷达和干扰机的仿真模型，实现信号的生成、处理和分析。通过编写脚本或搭建 Simulink 模型，可直观地展示雷达与干扰机的工作过程和对抗效果。

基本的雷达和干扰机仿真是研究雷达抗干扰技术和干扰策略的重要手段，通过建立合理的仿真模型，设置不同的仿真场景和参数，可以深入了解雷达与干扰机的工作原理和对抗机制，为实际的雷达系统设计和干扰设备研制提供理论支持和参考。

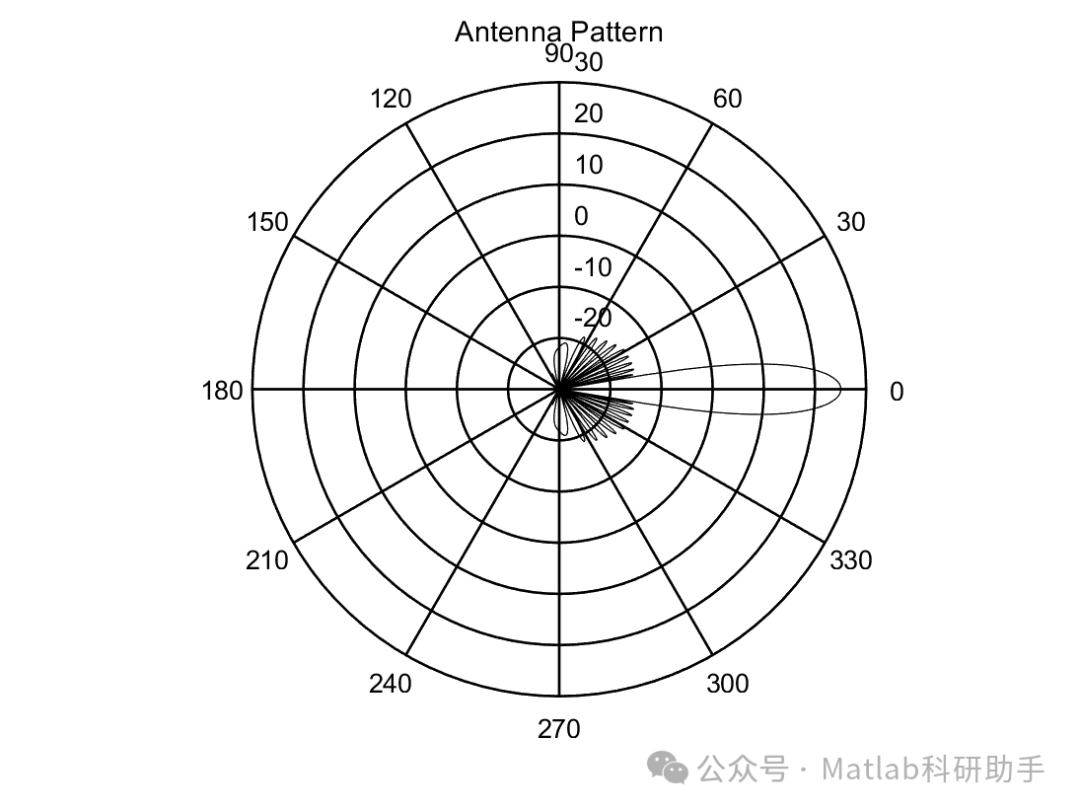

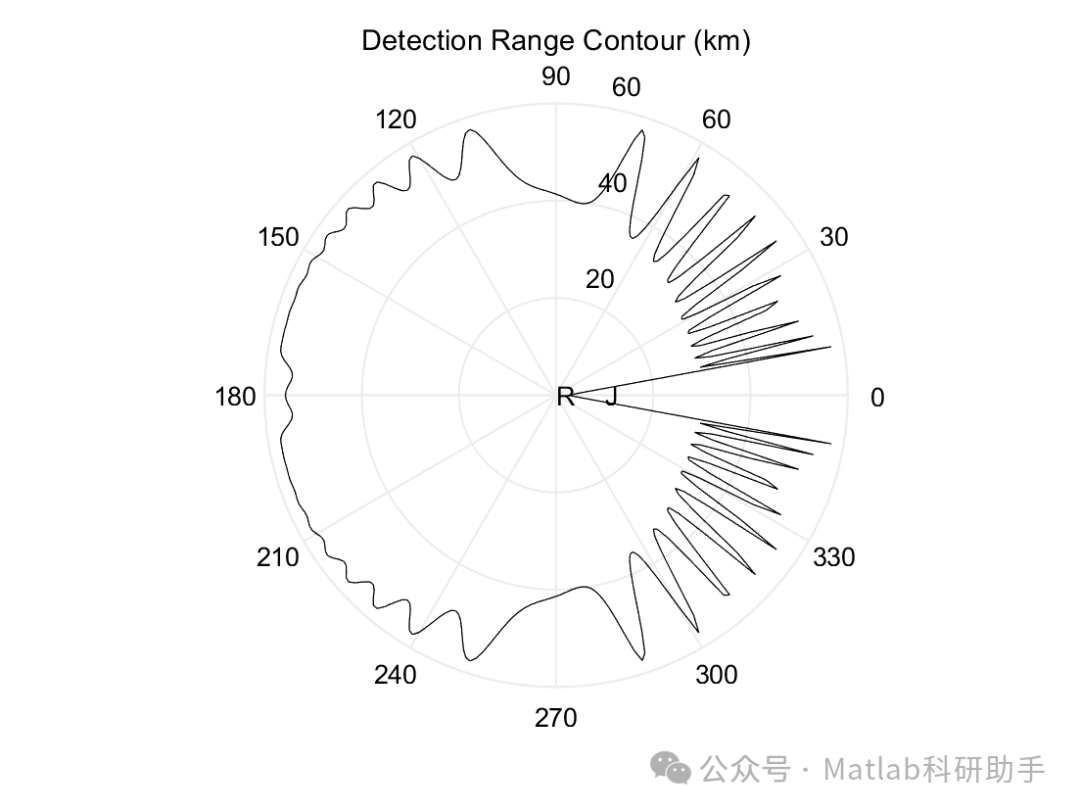

⛳️ 运行结果

🔗 参考文献

[1] 韦乃棋,王志云,韩壮志.基于Matlab的火控雷达噪声压制性干扰仿真研究[J].科学技术与工程, 2009(17):5.DOI:10.3969/j.issn.1671-1815.2009.17.059.

[2] 齐善明,刘金伟.某型有源雷达干扰弹压制区的计算与仿真[J].舰船电子工程, 2010(8):4.DOI:10.3969/j.issn.1627-9730.2010.08.032.

[3] 王桃桃.基于Matlab/Simulink的机载相控阵雷达系统的仿真研究[D].南京航空航天大学,2014.
