🔥 内容介绍

随着无人机技术在航拍、物流、巡检、救援等领域的广泛应用，其飞行安全性与可靠性愈发关键。无人机在复杂动态环境中运行时，易受传感器误差、电机损耗、电池衰减、通信干扰等因素影响，导致故障发生。有效的故障检测和诊断技术能及时识别异常、定位故障源并触发应急措施，显著降低坠机风险和经济损失。

无人机常见故障类型与检测难点

常见故障类型

无人机的故障可按系统划分，主要包括：

• 传感器故障：加速度计、陀螺仪、GPS、气压计等传感器是无人机姿态控制和定位的核心，常见故障有漂移（输出值缓慢偏离真实值）、卡死（输出固定值）、噪声激增（受电磁干扰导致数据波动异常）等。例如，GPS 信号丢失会导致无人机定位失效，影响自主导航。

• 执行器故障：电机、电调、螺旋桨等执行器直接决定飞行姿态，故障类型包括电机转速异常（如某一电机动力下降）、电调信号延迟、螺旋桨失衡（导致机身振动加剧）等。电机故障可能引发无人机偏航或失控，是高风险故障。

• 动力系统故障：锂电池是主要动力源，故障表现为电压骤降、容量衰减过快、充放电异常等，低温环境下电池性能突变更易引发故障。电池故障可能导致无人机中途迫降。

• 通信与控制系统故障：数传模块、飞控系统故障会导致指令传输延迟或中断、自主决策错误。例如，飞控程序漏洞可能使无人机在复杂地形中误判障碍物。

检测难点

无人机故障检测面临诸多独特挑战：

• 动态环境干扰：飞行过程中气流扰动、电磁干扰等会导致传感器数据波动，与故障特征混杂，难以区分正常波动与异常信号。

• 实时性要求高：无人机飞行速度快，故障扩散迅速（如电机故障若未及时处理，可能在几秒内导致姿态崩溃），要求诊断系统在毫秒级时间内完成检测与决策。

• 多系统耦合性：传感器、执行器、动力系统间存在强耦合，单一故障可能引发连锁反应。例如，电池电压下降会同时影响电机输出和传感器供电，导致多参数异常。

• 轻量化限制：无人机载荷有限，诊断系统需在计算资源（算力、内存）受限的条件下运行，难以部署复杂模型。

无人机故障检测与诊断关键技术

数据采集与预处理

无人机故障诊断的基础是高质量的飞行数据，需采集多源异构信息：

• 传感器数据：包括加速度、角速度、姿态角（俯仰角、横滚角、偏航角）、GPS 坐标、电池电压、电流、电机转速等，采样频率通常为 100-1000Hz，确保捕捉瞬态故障。

• 环境数据：风速、温度、湿度等环境参数，用于区分 “环境干扰” 与 “系统故障”（如低温导致的电池性能下降需与电池本身故障区分）。

• 飞行日志：包含飞行模式（手动 / 自动）、任务指令（如悬停、航线飞行）等，为故障诊断提供场景上下文。

预处理需解决无人机数据的特殊性：

• 时空对齐：多传感器采样时刻存在微小差异，需通过时间戳同步数据；GPS 与 IMU（惯性测量单元）数据需融合校正，消除累积误差。

• 噪声抑制：采用卡尔曼滤波、小波阈值去噪等方法，分离气流扰动等环境噪声与故障特征（如电机振动的高频噪声）。

• 异常值处理：对传感器突发跳变数据，结合相邻时刻值和物理约束（如加速度不可能瞬间超过无人机最大过载）进行修正或标记。

故障检测方法

基于模型的方法

通过建立无人机动力学模型或系统状态方程，对比实际输出与模型预测值，判断是否存在故障。例如，基于牛顿 - 欧拉方程构建无人机姿态动力学模型，计算理论姿态角与传感器实测值的残差，当残差超过阈值时触发故障警报。该方法适用于已知精确模型的系统（如电机转速与推力的映射关系），但无人机模型易受气流、载荷变化影响，鲁棒性有限。

基于数据驱动的方法

无需依赖精确模型，直接从历史数据中学习正常与故障模式，适合复杂非线性系统：

• 传统机器学习：采用支持向量机（SVM）、随机森林等算法，以传感器数据的统计特征（均值、方差、峰值因子）为输入，训练故障分类模型。例如，通过提取电机电流的谐波特征，用 SVM 区分电机正常、轻微磨损、严重卡滞三种状态。

• 深度学习：针对无人机数据的时序性，LSTM、BiLSTM 等模型能捕捉传感器数据的动态依赖关系。例如，BiLSTM 可通过分析连续 100ms 内的加速度、角速度序列，识别陀螺仪漂移故障，准确率达 95% 以上。Transformer 的自注意力机制则能聚焦关键时间步（如故障发生前的电流突变），提升复杂场景下的检测精度。

实时监测与阈值自适应

无人机在不同飞行阶段（起飞、巡航、降落）的正常数据分布不同，固定阈值易导致误报。采用动态阈值法，基于滑动窗口内的正常数据实时更新阈值范围（如 ±3 倍标准差），可适应飞行状态变化。例如，巡航阶段电机电流波动较小，阈值收紧；起飞阶段电流峰值较高，阈值自动放宽。

故障诊断与定位技术

故障诊断需在检测到异常后，进一步定位故障部件并判断故障程度：

• 多源数据融合：结合多传感器数据交叉验证，提高诊断可信度。例如，若 GPS 信号丢失，但 IMU 数据正常且视觉里程计匹配稳定，可判断为 GPS 传感器单独故障，而非飞控系统故障。

• 故障树分析（FTA）：将无人机系统分解为子系统，建立 “顶事件（如坠机）- 中间事件（如动力失效）- 底事件（如电池短路）” 的故障树，通过传感器异常信号反向追溯故障源。例如，当 “机身振动加剧” 与 “电机转速差增大” 同时发生时，可定位至螺旋桨失衡故障。

• 迁移学习适应新场景：针对新机型或改装无人机（如加装吊舱），利用迁移学习将已有故障模型迁移至新系统，减少新数据采集成本。例如，将四旋翼无人机的电机故障模型迁移至六旋翼，只需少量六旋翼故障数据微调即可实现高精度诊断。

无人机故障诊断系统研究步骤

数据采集与故障模拟

搭建实验平台，包括：

• 硬件：选用多旋翼无人机（如四旋翼），加装高精度传感器（如 RTK-GPS、激光雷达）和数据记录仪，同步采集飞行数据；通过故障注入装置模拟典型故障（如对电机施加可变负载模拟动力衰减，切断某一传感器供电模拟信号丢失）。

• 场景设计：在室内（无 GPS 环境）、室外（开阔场地、城市建筑群、强风环境）等场景下，采集正常飞行数据与 10 + 类故障数据（如传感器漂移、电机卡滞、电池欠压等），构建包含 10 万 + 样本的数据集。

模型设计与训练

1. 特征工程：对原始数据提取多域特征 —— 时域（均值、峰值、峭度）、频域（通过傅里叶变换提取电机电流的特征频率）、时频域（通过小波变换捕捉瞬态故障的时间 - 频率分布）。

1. 模型选择：对比不同算法性能，最终采用 “CNN-LSTM” 混合模型：CNN 提取传感器数据的局部特征（如电流突变的波形特征），LSTM 捕捉时序依赖（如故障蔓延过程中的数据演变），输出层通过 softmax 实现多故障类型分类。

1. 轻量化优化：针对无人机算力限制，采用模型剪枝（移除贡献度 < 1% 的神经元）、量化（将 32 位浮点数转为 16 位）等技术，使模型体积压缩 70% 以上，推理时间缩短至 50ms 以内，满足实时性要求。

系统集成与验证

将诊断模型部署至无人机飞控系统的边缘计算模块（如 NVIDIA Jetson Nano），实现 “数据采集 - 实时检测 - 故障诊断 - 应急响应” 闭环：

• 当检测到轻微故障（如传感器漂移），系统通过算法补偿（如用其他传感器数据校正）维持飞行；

• 若发生严重故障（如电机失效），立即触发应急措施（如切换至备用电机、启动降落伞）。

在实测中，系统对常见故障的平均检测延迟 <100ms，诊断准确率> 92%，误报率 < 3%，显著优于传统基于阈值的方法。

应用场景与未来展望

典型应用场景

• 电力巡检无人机：通过诊断电机电流、电池电压异常，提前预警设备故障，避免巡检任务中断；对 GPS 信号丢失故障，快速切换至视觉导航模式，确保沿线路径稳定飞行。

• 物流配送无人机：在城市复杂环境中，实时监测通信模块的信号强度与延迟，诊断通信干扰故障，及时切换备用频段或返航，保障货物安全。

• 应急救援无人机：在灾区强电磁环境下，通过传感器故障诊断识别陀螺仪漂移，结合地形匹配算法修正姿态，确保精准定位被困人员。

未来发展方向

• 端边云协同诊断：无人机边缘端实现快速故障检测，云端通过大数据分析优化诊断模型，边缘与云端实时同步故障案例，提升系统自进化能力。

• 多机协同故障诊断：编队飞行中，无人机之间共享状态信息，通过联邦学习协同训练诊断模型，某一无人机检测到的故障可作为其他无人机的预警依据，提高群体安全性。

• 数字孪生驱动诊断：构建无人机数字孪生体，实时映射物理机的运行状态，通过虚拟仿真模拟故障演化过程，提前预测潜在故障（如电池循环寿命衰减导致的未来供电故障）。

• 鲁棒性强化：针对极端环境（高温、高湿、强振动），研究抗干扰传感器融合算法与容错控制策略，确保故障诊断系统在恶劣条件下的可靠性。

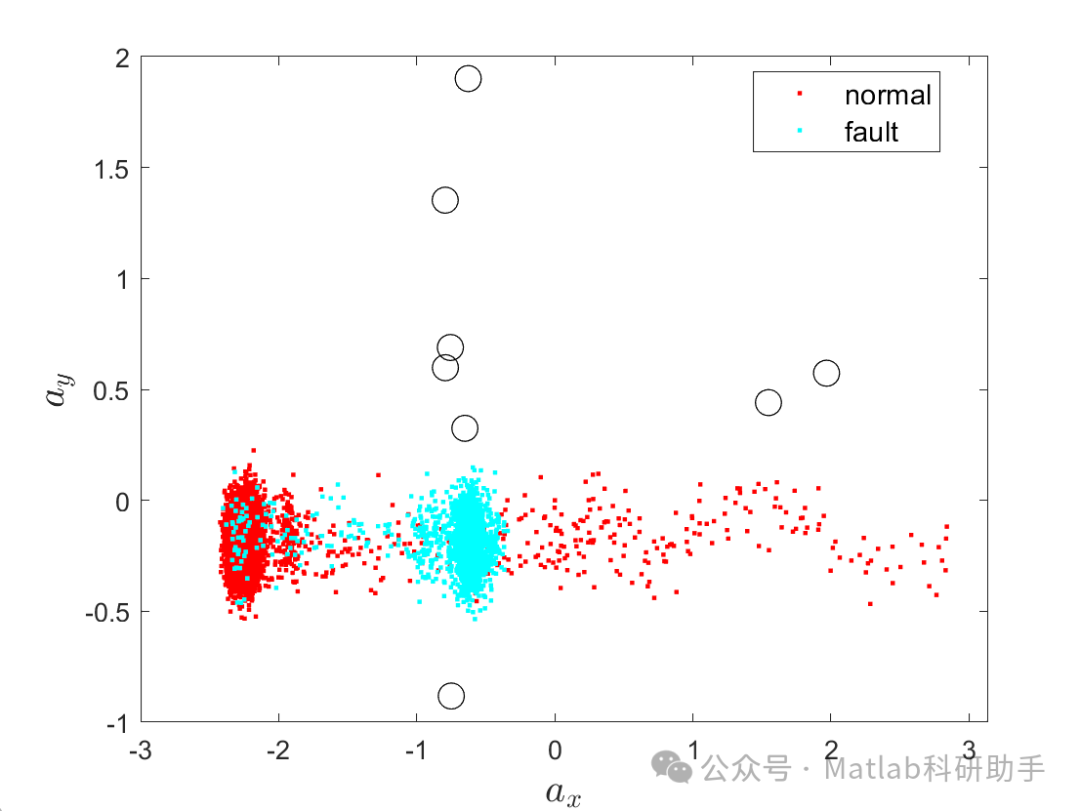

⛳️ 运行结果

🔗 参考文献

[1] 武宝军.无人机飞行控制系统故障检测技术研究[D].西北工业大学[2025-07-17].DOI:10.7666/d.y1034870.

[2] 罗民,吴敏,向婕.无人机指挥控制系统的神经网络专家故障诊断[J].装备制造技术, 2007(12):3.DOI:10.3969/j.issn.1672-545X.2007.12.013.

[3] 何梦林.无人机的故障诊断与容错控制研究[D].贵州大学,2015.
