模拟四旋翼飞行器的平移和旋转动力学附Matlab、Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

四旋翼飞行器作为一种垂直起降的飞行平台，在军事、民用和科研领域展现出巨大的潜力。其独特的飞行原理和复杂的动力学特性使其成为控制领域研究的热点。深入理解并精确模拟四旋翼飞行器的平移和旋转动力学，是实现高精度飞行控制、路径规划以及故障诊断的基础。

1. 四旋翼飞行器基本结构与飞行原理

四旋翼飞行器由一个中心机架和四个分别安装在机架四角的旋翼组成。每个旋翼由一个无刷直流电机驱动，并通过调整电机转速来改变旋翼的推力。四个旋翼通常以对角线方式配置为两个顺时针旋转（如前右和后左）和两个逆时针旋转（如前左和后右），以抵消陀螺力矩，保持飞行器在垂直方向上的稳定。

四旋翼飞行器的飞行控制主要通过改变四个旋翼的转速来实现。

• 垂直运动（Z轴平移）

  ：同时增加或减少所有四个旋翼的转速，可以使飞行器垂直上升或下降。

• 俯仰运动（X轴旋转）

  ：增加前方旋翼转速并减少后方旋翼转速，可以使飞行器向前俯仰；反之则向后俯仰。

• 滚转运动（Y轴旋转）

  ：增加左侧旋翼转速并减少右侧旋翼转速，可以使飞行器向右滚转；反之则向左滚转。

• 偏航运动（Z轴旋转）

  ：增加两个对角线旋翼（例如前右和后左）的转速，同时减少另外两个对角线旋翼（前左和后右）的转速，可以使飞行器绕垂直轴偏航。

2. 平移动力学建模

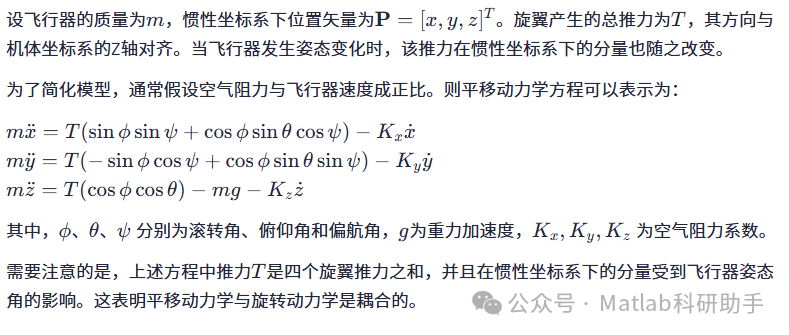

四旋翼飞行器的平移动力学主要受重力、旋翼推力和空气阻力的影响。在惯性坐标系下，根据牛顿第二定律，可以建立其平移动力学方程。

3. 旋转动力学建模

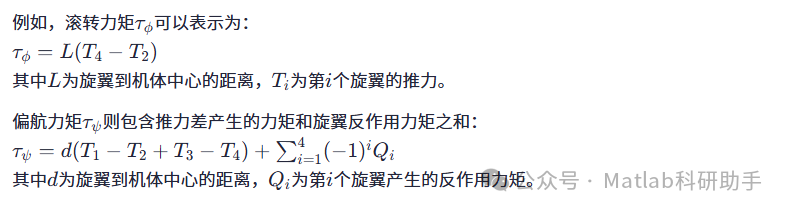

四旋翼飞行器的旋转动力学主要受旋翼产生的力矩和陀螺力矩的影响。根据欧拉方程，可以建立其旋转动力学方程。

4. 姿态表示与转换

在四旋翼动力学建模中，姿态表示至关重要。常用的姿态表示方法有欧拉角、四元数和旋转矩阵。

• 欧拉角（Euler Angles）

  ：直观易懂，但存在万向节死锁问题。在仿真和控制中常用于表示最终姿态。

• 四元数（Quaternions）

  ：无万向节死锁问题，在姿态更新和插值方面表现优异，常用于内部姿态计算。

• 旋转矩阵（Rotation Matrix）

  ：可用于将向量从一个坐标系转换到另一个坐标系，在多体动力学中应用广泛。

在模拟中，通常需要进行不同姿态表示之间的转换，以满足不同计算阶段的需求。例如，从欧拉角转换为旋转矩阵以便将机体坐标系的力转换为惯性坐标系下的力。

5. 完整动力学模型与耦合性

将平移动力学和旋转动力学方程结合起来，就构成了四旋翼飞行器的完整动力学模型。该模型是一个非线性、多输入多输出（MIMO）系统。

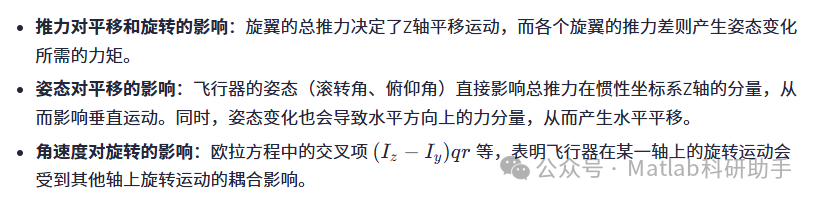

关键的耦合体现在：

6. 仿真与应用

基于上述动力学模型，可以构建四旋翼飞行器的仿真平台。通过数值积分方法（如欧拉法、龙格-库塔法），在给定输入（旋翼转速）的情况下，计算飞行器在不同时间步长的位置和姿态。

仿真在以下方面具有重要意义：

• 控制器设计与验证

  ：在实际飞行测试之前，可以通过仿真来验证PID控制器、LQR控制器等控制算法的性能，评估其稳定性和鲁棒性。

• 路径规划与轨迹跟踪

  ：在仿真环境中测试不同的路径规划算法，观察飞行器是否能准确跟踪预设轨迹。

• 故障诊断与容错控制

  ：模拟电机故障、传感器失效等情况，研究飞行器在故障下的响应，并开发相应的容错控制策略。

• 虚拟现实与操作员培训

  ：构建逼真的飞行模拟器，用于飞行员培训和操作练习。

7. 挑战与展望

尽管四旋翼动力学建模取得了显著进展，但仍面临一些挑战：

• 非线性与不确定性

  ：模型中存在强烈的非线性和不确定性（如空气动力学效应、电机和螺旋桨的非线性特性），这使得精确建模和控制变得复杂。

• 外界干扰

  ：风、阵风等外界环境因素对飞行器动力学有显著影响，需要在模型中加以考虑或通过鲁棒控制进行补偿。

• 高维状态空间

  ：四旋翼飞行器通常具有12个状态变量（3个位置，3个速度，3个欧拉角，3个角速度），使得状态空间维数较高，增加了控制设计的复杂性。

未来的研究方向可能包括：

• 基于数据驱动的建模方法

  ：利用机器学习和深度学习技术，从飞行数据中学习更精确的动力学模型，减少对传统物理模型的依赖。

• 自适应与鲁棒控制

  ：开发能够适应模型不确定性和外界干扰的先进控制算法，提高飞行器的自主性和可靠性。

• 多智能体系统协同控制

  ：研究多架四旋翼飞行器之间的协同飞行、编队控制和任务分配。

• 复杂环境下的感知与决策

  ：结合计算机视觉、传感器融合等技术，使四旋翼飞行器能够在复杂未知环境中自主导航和避障。

结论

四旋翼飞行器的平移和旋转动力学是理解其飞行行为和实现精确控制的关键。通过对基本物理定律的分析，可以建立起一套完整的非线性动力学模型。该模型不仅为控制器设计、路径规划和故障诊断提供了理论基础，也为更复杂、更智能的四旋翼系统研究奠定了基础。随着技术的不断进步，对四旋翼动力学的深入理解和精确模拟将推动其在各个领域的广泛应用。

⛳️ 运行结果

🔗 参考文献

[1] 周黎妮,唐国金,罗亚中.基于Matlab/Simulink的航天器姿态动力学与控制仿真框架[J].系统仿真学报, 2005, 17(10):5.DOI:10.3969/j.issn.1004-731X.2005.10.056.

[2] 乔维维.四旋翼飞行器飞行控制系统研究与仿真[D].中北大学,2012.DOI:10.7666/d.D316360.

[3] 孟佳东,赵志刚.小型四旋翼无人机建模与控制仿真[J].兰州交通大学学报, 2013(1):5.DOI:10.3969/j.issn.1001-4373.2013.01.015.
