🔥 内容介绍

图像融合作为数字图像处理领域的一项重要技术，旨在将多幅图像的有用信息整合到一幅单一的、更具信息量的复合图像中。其核心目的在于克服单一传感器或单一成像模态的局限性，例如在医学影像中融合CT与MRI图像以提供更全面的诊断信息，在遥感领域融合可见光与红外图像以增强目标识别能力，以及在军事侦察中融合多光谱图像以提高战场态势感知。传统的图像融合方法，如像素级加权平均或金字塔分解，在一定程度上实现了信息整合，但往往伴随着伪影、对比度降低或细节丢失等问题。近年来，小波变换以其优越的时频局部化特性，在图像处理领域展现出强大的潜力，尤其在图像融合方面，基于小波变换的方法已经成为主流研究方向。本文将深入探讨一种基于离散平稳小波变换（Discrete Stationary Wavelet Transform, SWT）的简单图像融合算法，剖析其理论基础、实现机制及其优势。

一、图像融合的挑战与小波变换的引入

图像融合面临的主要挑战在于如何有效地提取并保留源图像中的显著特征信息，同时抑制噪声和冗余，避免融合图像出现失真或信息损失。不同的图像融合任务具有不同的侧重点，例如，多聚焦图像融合旨在突出清晰区域，而医学图像融合则更注重互补信息的呈现。这些挑战使得图像融合算法的设计必须兼顾鲁棒性、准确性和计算效率。

传统图像融合方法，如平均法、最大值法或主成分分析（PCA），在一定程度上解决了信息融合问题，但它们通常在空间域进行操作，缺乏对图像多尺度、多方向信息的有效分解能力。这导致在融合过程中，常常出现边缘模糊、纹理细节丢失或引入不必要的伪影。

小波变换的出现为图像融合提供了新的思路。小波变换是一种多分辨率分析工具，能够将图像分解为不同尺度的子带，包括低频近似子带和高频细节子带。低频子带包含了图像的整体结构和轮廓信息，而高频子带则捕捉了图像的纹理、边缘和细节信息。这种分解特性与人类视觉系统对图像信息的感知方式高度契合，使得小波域的图像处理更加自然和高效。

二、离散平稳小波变换（SWT）的理论基础

离散小波变换（DWT）是小波变换在数字图像处理中最常用的形式。然而，DWT的一个重要缺陷是其平移不变性（shift-invariance）的缺乏。这意味着图像的微小平移可能导致DWT系数的剧烈变化，从而在融合过程中引入伪影或降低融合质量。这种平移敏感性是由于DWT在每个分解层次都进行了下采样操作，导致变换结果对信号的起始位置敏感。

为了克服DWT的平移不变性问题，离散平稳小波变换（SWT）应运而生。SWT是一种非下采样的多尺度分解技术，其核心思想是在每个分解层次上，通过对滤波器进行上采样（或称为补零）来避免下采样操作。具体而言，在每个分解层次，SWT使用经过上采样后的滤波器与信号进行卷积，从而生成与原始信号长度相同的分解子带。

SWT的平移不变性特性使其在图像融合中具有显著优势。由于SWT的系数在图像平移时表现出更好的稳定性，基于SWT的融合算法能够更有效地保留图像的细节信息，减少融合伪影，并提高融合图像的视觉质量。此外，SWT具有冗余性，其输出子带的数量通常是原始图像尺寸的数倍，这在一定程度上增加了计算复杂度，但其带来的融合质量提升通常是值得的。

三、基于SWT的简单图像融合算法框架

基于SWT的简单图像融合算法通常遵循“分解-融合-重构”的三步法。其基本框架可以概括如下：

分解（Decomposition）：

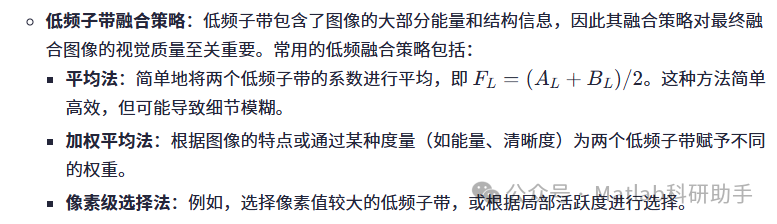

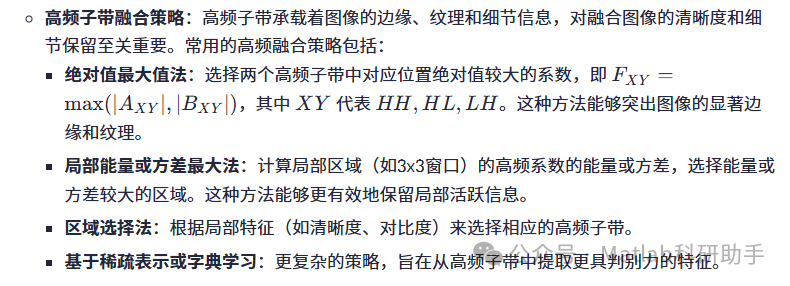

融合（Fusion）：

3.重构（Reconstruction）：

四、算法的优势与局限性

优势：

平移不变性
：SWT克服了DWT的平移敏感性，使得融合图像对源图像的微小平移具有更好的鲁棒性，减少了融合伪影，保留了更多的细节信息。
多尺度分析能力
：SWT能够将图像分解到不同尺度，使得在不同尺度上对图像信息进行精细化处理成为可能。低频子带保留了图像的整体结构，高频子带则突出了细节，有助于在融合过程中实现信息互补。
细节保留能力强
：由于SWT的平移不变性，高频子带的系数能够更准确地反映图像的边缘和纹理信息，因此基于SWT的融合算法在细节保留方面表现优异。
实现相对简单
：相较于一些复杂的融合方法（如基于深度学习的方法），基于SWT的图像融合算法在理论理解和实现上相对简单，易于部署。
良好的视觉效果
：通常，基于SWT的融合算法能够生成视觉效果良好、清晰度高、信息丰富的融合图像。

局限性：

冗余性高
：SWT的非下采样特性导致其分解子带具有高度冗余性，这意味着需要更多的存储空间和计算资源。这在处理大规模图像或实时应用时可能成为瓶颈。
缺乏方向性
：标准的SWT小波基是不可分离的，对角线方向的细节信息表示能力有限。这可能导致在处理具有复杂方向性纹理的图像时，某些细节信息丢失。为此，可以考虑引入方向小波变换（如Contourlet变换、Shearlet变换）。
融合规则的选择
：虽然本文介绍了简单的融合规则，但如何设计最优的融合规则仍然是一个研究热点。简单的规则可能无法充分利用源图像中的所有有用信息，而复杂的规则又可能增加算法的计算复杂度。
噪声敏感性
：高频子带通常包含图像的细节信息，但也容易受到噪声的影响。如果源图像噪声较大，直接采用绝对值最大值等高频融合策略可能会放大噪声。因此，在实际应用中可能需要引入降噪预处理或更鲁棒的融合策略。

五、展望

尽管基于SWT的图像融合算法已经取得了显著进展，但仍有许多研究方向值得深入探索。例如，结合机器视觉或深度学习技术，设计自适应的融合规则，以更好地适应不同场景和图像特征。引入更先进的小波变换变体，如双正交小波、提升小波或多小波，以期获得更好的分解和重构性能。此外，针对特定应用场景（如医学影像、遥感、目标识别），结合领域知识设计更优的融合策略，也是未来研究的重要方向。

结论

基于离散平稳小波变换的图像融合算法，以其独特的平移不变性和多尺度分析能力，为图像融合提供了一种简洁而高效的解决方案。该算法能够有效地融合多幅图像的互补信息，生成信息更丰富、视觉质量更高的复合图像。尽管存在冗余性和方向性表示能力的局限性，但通过结合优化的融合规则和未来的技术发展，基于SWT的图像融合算法将在图像处理的各个领域发挥越来越重要的作用，为人类对复杂世界的感知和理解提供更强大的工具。
