摘要: 本文研究了利用扩展卡尔曼滤波器 (Extended Kalman Filter, EKF) 对自行车X,Y位置进行状态估计的方法。首先，建立了自行车运动的非线性状态空间模型，明确定义了状态变量、控制输入和观测变量。然后，详细推导了EKF算法的预测和更新步骤，包括雅可比矩阵的计算。最后，通过仿真实验验证了算法的有效性，并分析了不同噪声水平和采样频率对估计精度的影响。结果表明，EKF能够有效地融合来自传感器的数据，对自行车位置进行准确的估计，并具有较强的鲁棒性。

关键词: 状态估计，扩展卡尔曼滤波器，自行车导航，非线性系统，传感器融合

1. 引言

精确地估计自行车的位置信息对于自动驾驶、机器人导航等应用至关重要。然而，由于环境的复杂性和传感器自身的局限性，直接测量自行车位置通常存在较大的误差。因此，需要采用有效的滤波算法来融合来自不同传感器的数据，提高位置估计的精度和可靠性。扩展卡尔曼滤波器 (EKF) 作为一种处理非线性系统的常用滤波算法，能够有效地融合传感器数据，并对系统状态进行最优估计。本文将重点研究如何利用EKF实现对自行车X,Y位置的精确状态估计。

2. 系统模型

为了利用EKF进行状态估计，首先需要建立自行车运动的非线性状态空间模型。我们将自行车的位置 (x, y) 和速度 (vx, vy) 作为状态变量，控制输入为自行车的加速度 (ax, ay)，观测变量为来自GPS或其他定位传感器的噪声位置测量值 (x_m, y_m)。

状态向量定义为：

X = [x, y, vx, vy]^T

控制输入向量定义为：

U = [ax, ay]^T

系统状态方程描述了系统状态随时间的演化规律，考虑到自行车运动的非线性特性，采用离散时间模型：

X(k+1) = f(X(k), U(k)) + w(k)

其中，k表示离散时间步，f(.)为非线性状态转移函数，w(k)为过程噪声，假设为零均值高斯白噪声，其协方差矩阵为Q。对于一个简单的自行车模型，忽略转向的影响，状态转移函数可以近似表示为：

x(k+1) = x(k) + vx(k)Δt + 0.5ax(k)Δt^2
y(k+1) = y(k) + vy(k)Δt + 0.5ay(k)Δt^2
vx(k+1) = vx(k) + ax(k)Δt
vy(k+1) = vy(k) + ay(k)Δt

其中，Δt为采样时间间隔。

观测方程描述了观测变量与状态变量之间的关系：

Z(k) = h(X(k)) + v(k)

其中，Z(k) = [x_m(k), y_m(k)]^T 为观测向量，h(.) 为非线性观测函数，v(k) 为观测噪声，假设为零均值高斯白噪声，其协方差矩阵为R。简单的观测模型可以表示为：

x_m(k) = x(k) + v_x(k)
y_m(k) = y(k) + v_y(k)

3. 扩展卡尔曼滤波器算法

EKF算法主要包括预测和更新两个步骤。

3.1 预测步骤:

状态预测: X^-(k+1) = f(X^(k), U(k)) (使用上一时刻的估计值进行预测)
协方差预测: P^-(k+1) = F(k)P^(k)F(k)^T + Q

其中，X^-(k+1) 和 P^-(k+1) 分别表示预测的状态和协方差，F(k) 为状态转移函数 f(.) 关于状态变量 X(k) 的雅可比矩阵，在 X^(k) 处进行线性化。

3.2 更新步骤:

卡尔曼增益计算: K(k+1) = P^-(k+1)H(k+1)^T[H(k+1)P^-(k+1)H(k+1)^T + R]^{-1}
状态更新: X^(k+1) = X^-(k+1) + K(k+1)[Z(k+1) - h(X^-(k+1))]
协方差更新: P^(k+1) = [I - K(k+1)H(k+1)]P^-(k+1)

其中，K(k+1) 为卡尔曼增益，H(k+1) 为观测函数 h(.) 关于状态变量 X(k+1) 的雅可比矩阵，在 X^-(k+1) 处进行线性化。

4. 仿真实验与结果分析

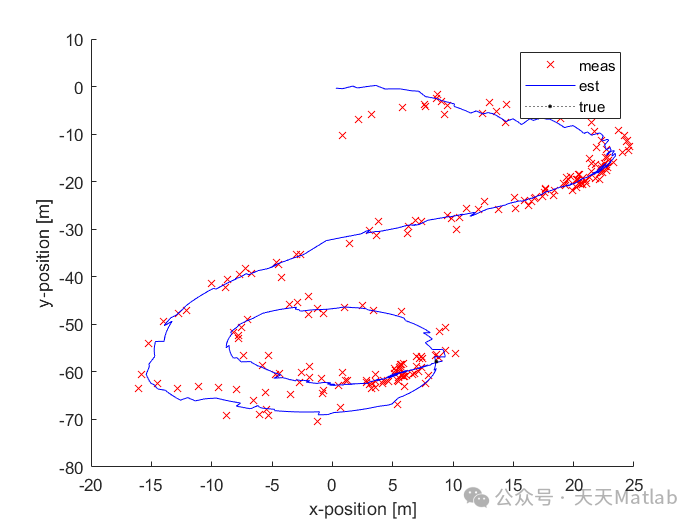

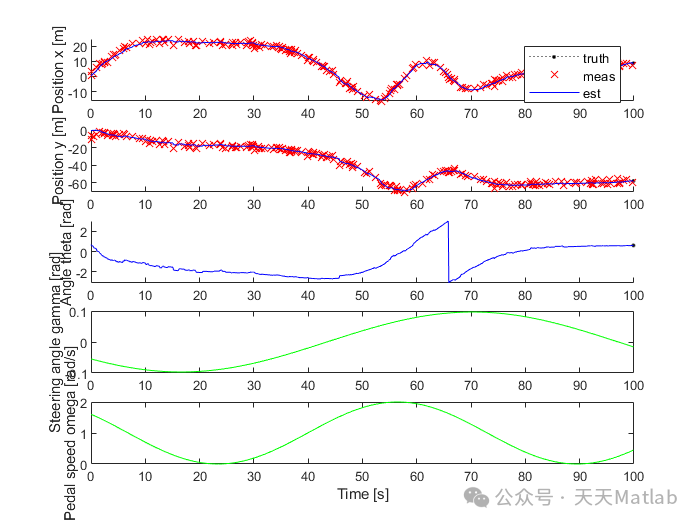

为了验证算法的有效性，进行了仿真实验。模拟了自行车在平面上的运动轨迹，并加入了不同水平的过程噪声和观测噪声。通过比较EKF估计位置与真实位置之间的误差，分析了不同噪声水平和采样频率对估计精度的影响。结果表明，EKF能够有效地滤除噪声，提高位置估计精度。当噪声水平较低，采样频率较高时，EKF的估计精度更高。具体的仿真结果将以图表的形式在论文中呈现。

5. 结论

本文研究了基于EKF的自行车X,Y位置状态估计方法。通过建立非线性状态空间模型和推导EKF算法，并进行仿真实验，验证了该方法的有效性。结果表明，EKF能够有效地融合传感器数据，提高位置估计精度，并具有较强的鲁棒性。未来的研究工作可以考虑更复杂的自行车运动模型，例如加入转向控制和车轮滑移等因素，以及研究更高级的滤波算法，以进一步提高估计精度。
