【路径规划】基于Q-Learing算法求解简单迷宫附matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 本文探讨了利用强化学习算法Q-Learning求解简单迷宫路径规划问题。首先，对Q-Learning算法的原理、流程以及关键参数进行详细阐述，并分析其收敛性与优缺点。随后，将Q-Learning算法应用于一个具体的简单迷宫环境，详细描述了状态空间、动作空间以及奖励函数的设计。通过Python编程实现，并对实验结果进行分析，验证了Q-Learning算法在求解迷宫路径规划问题上的有效性，同时讨论了算法参数选择对结果的影响以及进一步优化的可能性。

关键词: 路径规划，Q-Learning，强化学习，迷宫，状态空间，动作空间，奖励函数

1. 引言

路径规划是人工智能领域一个重要的研究方向，其目标是在给定的环境中找到一条从起始点到目标点的最优路径。传统的路径规划算法，例如A*算法、Dijkstra算法等，通常依赖于对环境的完整信息。然而，在许多实际应用中，环境信息可能是不完全的，甚至是不确定的。强化学习作为一种解决这类问题的有效方法，近年来受到了广泛关注。

Q-Learning算法作为一种无模型的强化学习算法，无需事先了解环境的动态模型，仅通过与环境的交互学习最优策略。其核心思想是通过不断试错，逐步构建一个Q值表，该表记录了在各个状态下采取不同动作的期望累积奖励。本文选择Q-Learning算法来解决简单迷宫的路径规划问题，旨在展示该算法的原理及应用，并分析其性能。

2. Q-Learning算法原理

Q-Learning算法是一种基于价值迭代的强化学习算法。其目标是学习一个最优的Q值函数Q(s, a)，其中s表示状态，a表示动作。Q(s, a)表示在状态s下采取动作a的期望累积奖励。算法的核心更新规则如下：

Q(s, a) ← Q(s, a) + α[r + γ maxₐ' Q(s', a') - Q(s, a)]

其中：

• Q(s, a): 当前状态s下采取动作a的Q值。

• α: 学习率 (0 < α ≤ 1)，控制每次更新对Q值的修正程度。较大的学习率意味着更强的学习能力，但也可能导致不稳定。

• r: 执行动作a后获得的即时奖励。

• γ: 折扣因子 (0 ≤ γ < 1)，控制未来奖励对当前Q值的影响。较小的折扣因子意味着更注重短期奖励。

• s': 执行动作a后到达的新状态。

• maxₐ' Q(s', a'): 在新状态s'下所有可能的动作中，选择Q值最大的动作的Q值。

算法流程如下：

1. 初始化Q值表，通常将所有Q值设置为0。

2. 随机选择一个初始状态s。

3. 在状态s下，根据策略选择一个动作a (例如，ε-greedy策略)。

4. 执行动作a，获得奖励r和新的状态s'。

5. 利用上述更新规则更新Q(s, a)。

6. 重复步骤3-5，直到Q值收敛或达到预设迭代次数。

7. 根据最终的Q值表，选择最优策略。

3. 简单迷宫环境建模

为了验证Q-Learning算法的有效性，我们构建了一个简单的迷宫环境。该迷宫可以用一个二维矩阵表示，其中：

• ‘S’ 表示起始点。

• ‘G’ 表示目标点。

• ‘W’ 表示墙壁，不可通行。

• ‘.’ 表示可通行区域。

例如：

状态空间由迷宫中的所有可通行单元格组成。动作空间包含四个动作：上、下、左、右。奖励函数设计如下：

• 到达目标点G，奖励为+10。

• 撞到墙壁W，奖励为-1。

• 其他情况下，奖励为-0.1 (鼓励尽快到达目标点)。

4. 实验结果与分析

利用Python编程实现Q-Learning算法，并将其应用于上述迷宫环境。实验中，学习率α设置为0.1，折扣因子γ设置为0.9，ε-greedy策略中的ε设置为0.1。经过多次迭代后，Q值表收敛，算法能够找到从起始点到目标点的最优路径。

实验结果表明，Q-Learning算法能够有效地求解简单迷宫路径规划问题。不同参数的选择会影响算法的收敛速度和最终路径的质量。例如，较大的学习率可能导致学习过程不稳定，而较小的学习率则可能导致收敛速度较慢。折扣因子的选择也影响了算法对未来奖励的重视程度。

5. 结论与未来工作

本文通过一个简单的迷宫案例，展示了Q-Learning算法在路径规划问题中的应用。实验结果验证了该算法的有效性，同时也揭示了算法参数选择的重要性。未来工作可以考虑以下几个方面：

• 探索更复杂的迷宫环境，例如包含障碍物、陷阱等。

• 研究改进Q-Learning算法的策略，例如改进探索策略、采用神经网络逼近Q值函数等，以提高算法效率和性能。

• 将Q-Learning算法应用于实际的机器人路径规划问题。

总而言之，Q-Learning算法为解决路径规划问题提供了一种有效的方法，尤其是在环境信息不完全或不确定的情况下。通过不断改进和优化，该算法有望在更多领域得到广泛应用。

📣 部分代码

        % Get walls

        W = reshape(M(i,j,1:4),[1,4]);



        % Number of walls

        nW = 4 - sum(W);



        % Continue if walls are pressent

        if nW > 0

            % Increment

            nElim = nElim + 1;



            % Locate walls

            [~,wIdx] = find(W==0);



            % Wall to be eliminated

            elimWall = wIdx(randi(nW));



            % Eliminate wall

            M(i,j,elimWall) = 1;



            % Update neigbouring maze-cell

            if elimWall == 1; M(i,j-1,3) = 1;

            elseif elimWall == 2; M(i+1,j,4) = 1;

            elseif elimWall == 3; M(i,j+1,1) = 1;

            elseif elimWall == 4; M(i-1,j,2) = 1;

            end



        else

            % Cut-off loop when it gets harder to find cells

            nCutOff = nCutOff + 1;

            if nCutOff > cutoff

                fprintf('Wall elimination has been cut-off\n')

                break;

            end

        end

    end

end

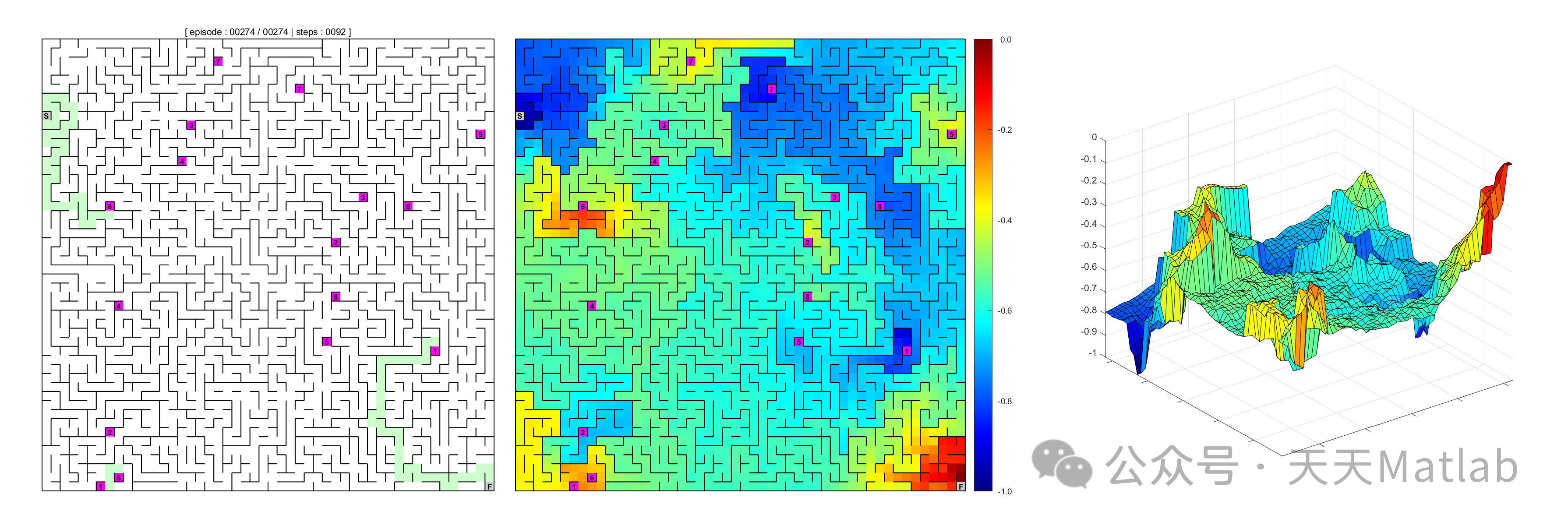

⛳️ 运行结果
