Simulink中根据变压器铭牌参数设定参数

Simulink中根据变压器铭牌参数设定参数

1.铭牌参数

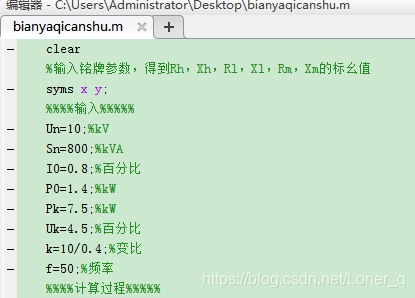

2.程序

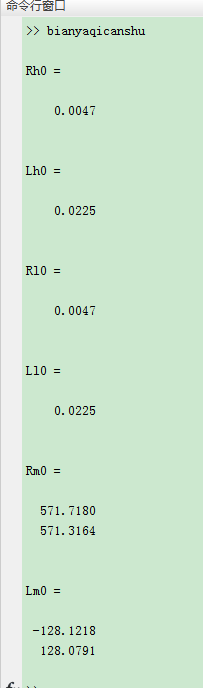

3.结果

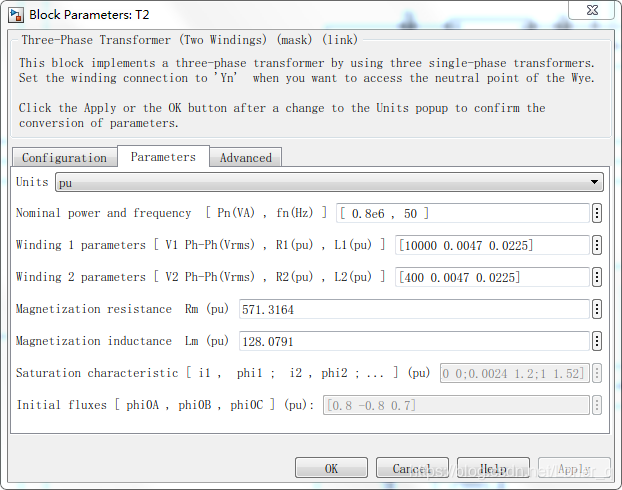

4.参数设置（标幺值）

5.代码

clear
%输入铭牌参数，得到Rh，Xh，Rl，Xl，Rm，Xm的标幺值
syms x y;
%%%%输入%%%%%
Un=10;%kV
Sn=800;%kVA
I0=0.8;%百分比
P0=1.4;%kW
Pk=7.5;%kW
Uk=4.5;%百分比
k=10/0.4;%变比
f=50;%频率
%%%%计算过程%%%%%
a=1000*Un*Un/Sn;%电阻的基准值
b=1000*Un*Un/(Sn*2*f*pi);%电感的基准值
Rh=0.5*Pk*Un*Un/(1000*(Sn/1000)^2);
