UGUI 不规则UI点击

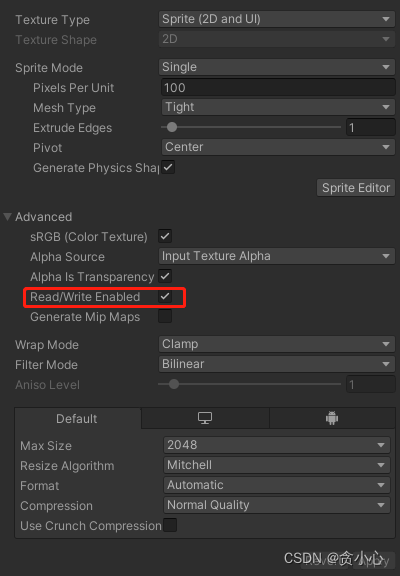

UGUI学习笔记(八)UGUI不规则响应区域 在上一篇文章中我们了解到,UI的默认响应区域是UI元素所在的矩形框线内的区域。这也就意味着,当UI的图形为不规则形状时,点击图形的外部也可能会触发事件。但其实Unity自带了一种不规则区域点击策略。要想使用它,我们首先要将精灵的「Read/Write」属性设置为开启状态然后在代码中将「Image」组件中的「alphaHitTestMinimumThreshold」属性设置为0.1。 阅读详情

使用碰撞器

继承Image,重新实现IsRaycastLocationValid

需要使用碰撞器来实现,需要手动去调整碰撞器的范围

using UnityEngine;
using UnityEngine.UI;

[RequireComponent(typeof(PolygonCollider2D))]
public class ImagePolygon : Image
{

    PolygonCollider2D poly2d;

    void Awake()
    {
        poly2d = GetComponent<PolygonCollider2D>();
    }

    /// <summary>
    /// 判断点击是否有效
    /// </summary>
    /// <param name="sp"></param>
    /// <param name="eventCamera"></param>
    /// <returns></returns>

    override public bool IsRaycastLocationValid(Vector2 sp, Camera eventCamera)
    {
        return poly2d.OverlapPoint(Input.mousePosition);
    }
}

判断透明度

优点:不用给图片添加碰撞器

缺点:需要设置图片开启Readable/Write Enable,这样会使运行时贴图大小翻倍,内存中会额外存储一份贴图数据,增大内存开销。

缺点:图片不能被打入图集

 Image类的alphaHitTestMinimumThreshold是一个浮点值,Raycast检测时只有图片中高于该值的部分会抛出点击事件

这个方式有明显的bug,点击区域会偏下透明地方会响应,上面不透明的地方反而没反应

需要设置MeshType-FullRect

用Tight模式的话,如果你的图片周围有空白像素,它会帮你压缩掉减小面积,以减少DrawCall,但是会增加Sprite的面数。如果用Full Rect模式不会压缩,也不会增加面数,直接创建一个quab,然后把图片扔上去

using UnityEngine;
using UnityEngine.UI;

public class AlphaButton : MonoBehaviour
{
    public float alphaThreshold = 0.1f;

    void Start() {
        GetComponent<Image>().alphaHitTestMinimumThreshold = alphaThreshold;
    }
}

Unity UGUI不规则按钮点击优化:Image.alphaHitTestMinimumThreshold实战指南 本文详细介绍了Unity UGUI中`Image.alphaHitTestMinimumThreshold`属性的实战应用,帮助开发者优化不规则按钮的点击检测。通过合理设置透明度阈值,可以精确控制按钮的可点击区域,提升用户体验同时兼顾性能。文章包含基础配置、阈值选择、高级优化技巧及跨平台注意事项,是UGUI不规则按钮开发的实用指南。 阅读详情
