NTC（Negative Temperature Coefficient）是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料。

如果想得到稳定的环境温度，一个稳定的稳压源是很重要的，这里介绍2种获得稳定稳压源的做法：

1、稳压芯片

常用的稳压芯片TL431，提供2.5V的稳压源电压

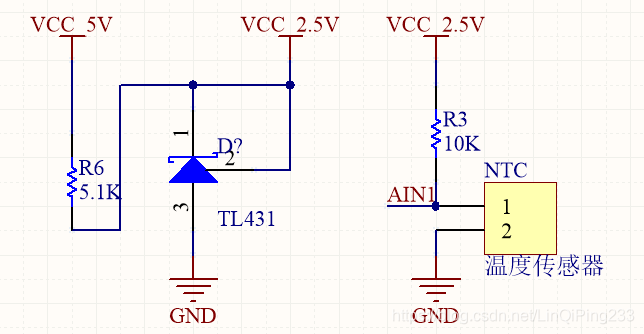

推荐电路

实际温度计算算法

	temm3 = ADCRead();
	votage=(2.6/0x7ff)*temm3;	                    //将AD值转换成电压值	内部参考电压2.6V，11位精度

	Rt=votage*10.0/(2.5-votage);                    //NTC负接,求得电阻阻值，分压电源电压2.5V
	// Rt=(2.5-votage)*10.0/votage;	                //NTC正接,求得电阻阻值，分压电源电压2.5V
	temperature=1/(logf(Rt/10)/3950+0.00335)-273.15;//根据RT表公式求得对应的温度值
	temm = (unsigned int)(temperature*10.0);		//将温度值放大10倍
