NTC被称为负温度系数热敏电阻，是由Mn-Co-Ni的氧化物充分混合后烧结而成的陶瓷材料制备而来，它在实现小型化的同时，还具有电阻值-温度特性波动小、对各种温度变化响应快的特点，可被用来做高灵敏度、高精度的温度传感器，在电子电路当中也经常被用作实时的温度监控及温度补偿等。随着本体的温度升高，NTC的电阻阻值会呈非线性的下降，这个是NTC的特性。为了更好地利用该特点，在应用前我们需要清楚地了解NTC的基本参数，本文将对此做出讨论，希望在实际的电路设计中对电子研发工程师有一些帮助。

电阻－温度特性

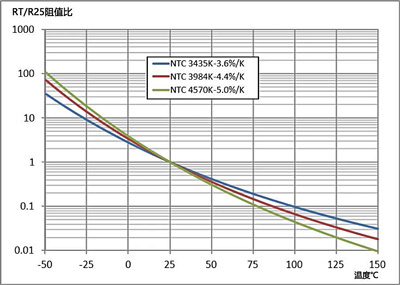

NTC热敏电阻的电阻－温度特性曲线如下图：

通常我们用以下几个参数来定义该曲线：
R25: 25℃时NTC本体的电阻值

B值：材料常数，是用来表示NTC在工作温度范围内阻值随温度变化幅度的参数，与材料的成分和烧结工艺有关。另外NTC的B值会受温度变化的影响，因此通常我们会选取曲线上两个温度点来计算。表示B值时要把选取的温度点标明，如B25/85。B值越大表明阻值随温度的升高降低得越快，B值越小则相反。如下图：
