【CAN】周立功ZCANPRO使用-详细教程

1、发送普通报文

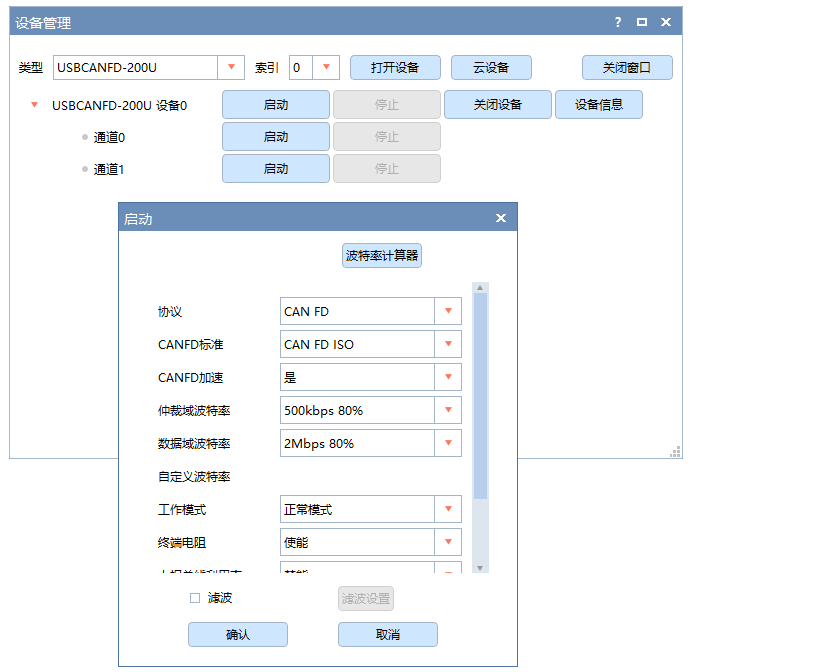

1、启动ZCANPRO，选择波特率，点击确认后，关闭窗口

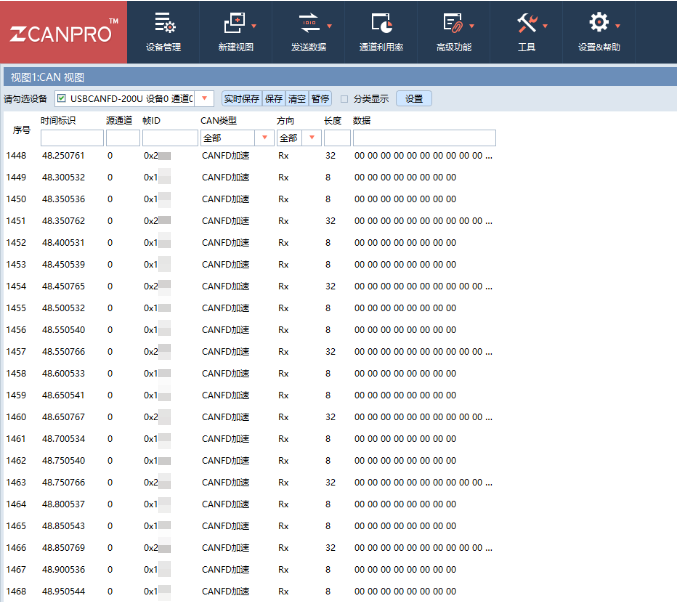

2.这时CAN视图开始显示发送的dbc报文

补充：如果发送报文失败，(1)重新上电或者(2)重新刷一下，debug工程，取消断点，让程序运行处于状态。即可发送，亲测好用。

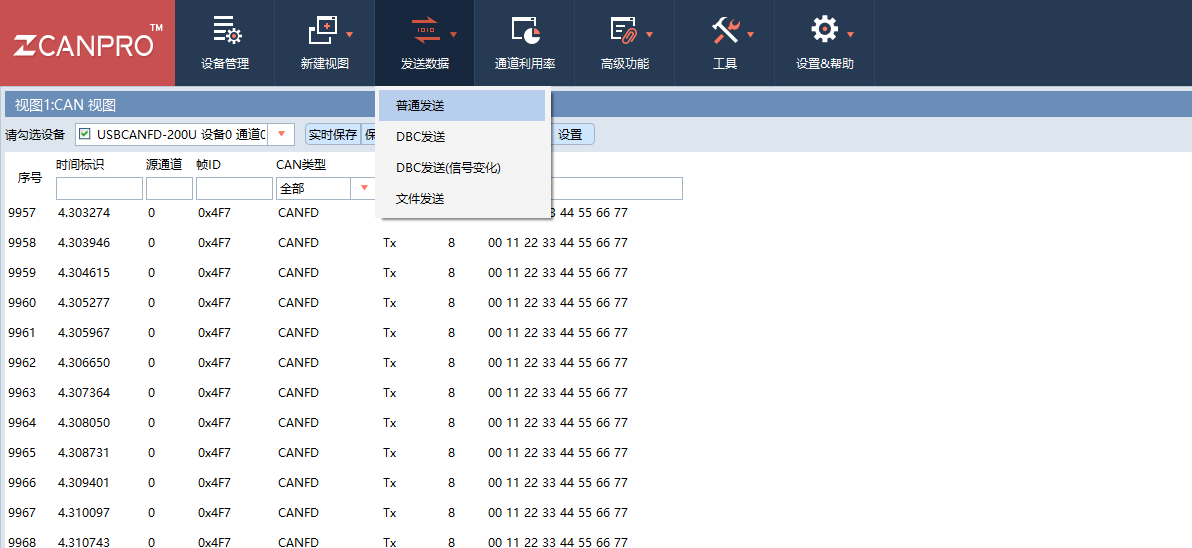

3、我们要发送普通报文，在发送数据列表选择普通发送

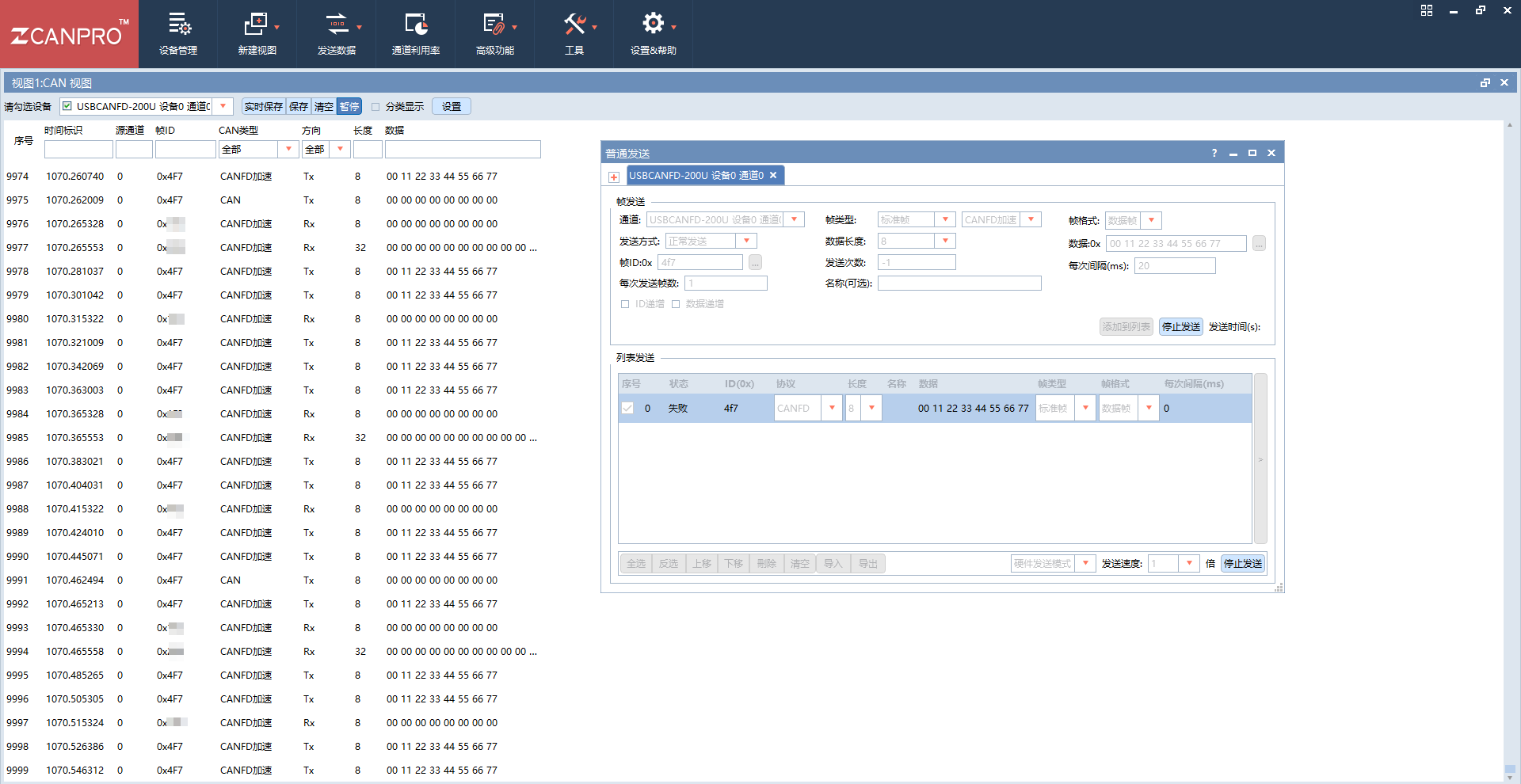

3、修改帧类型和相关属性后，点击立即发送;或者添加到列表，点击列表发送，即可发送报文

注：当发送次数选择-1时，为循环发送

2、发送UDS诊断报文

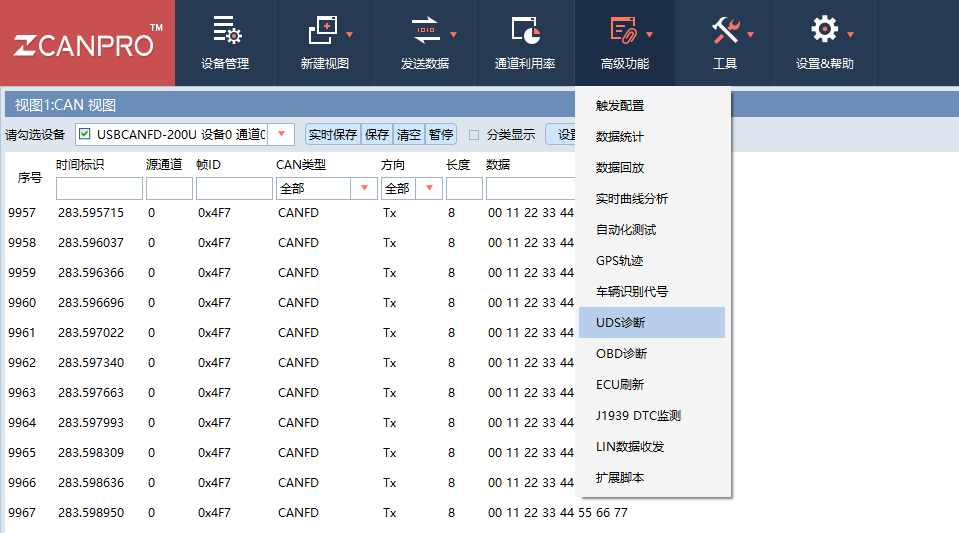

1、在高级功能列表选择UDS诊断

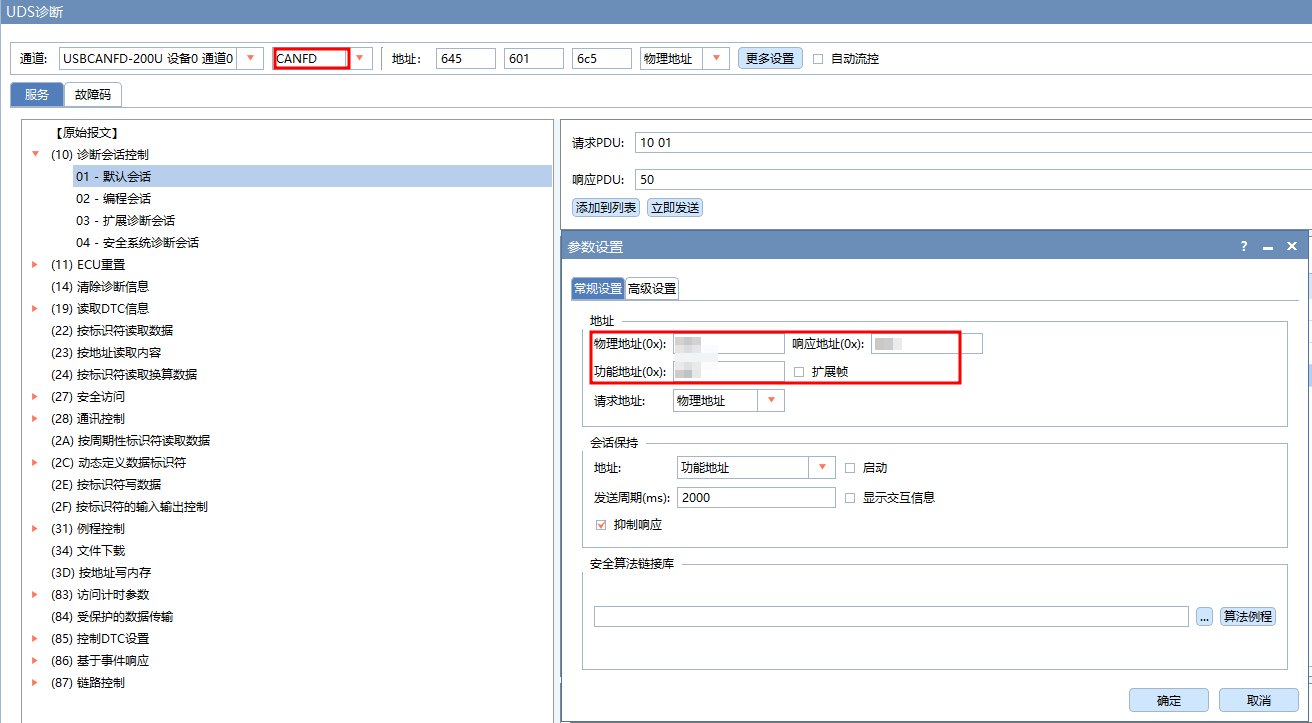

2、在UDS诊断界面选择物理地址，选择更多设置，配置诊断报文的即物理地址，功能地址和响应地址，然后正确选择通道，选择CANFD

3、找到工程的dbc文件，DIAG_RESP_xxx为响应地址，DIAG_REQ_xxx为功能地址，DIAG_REQ_xxx为物理地址

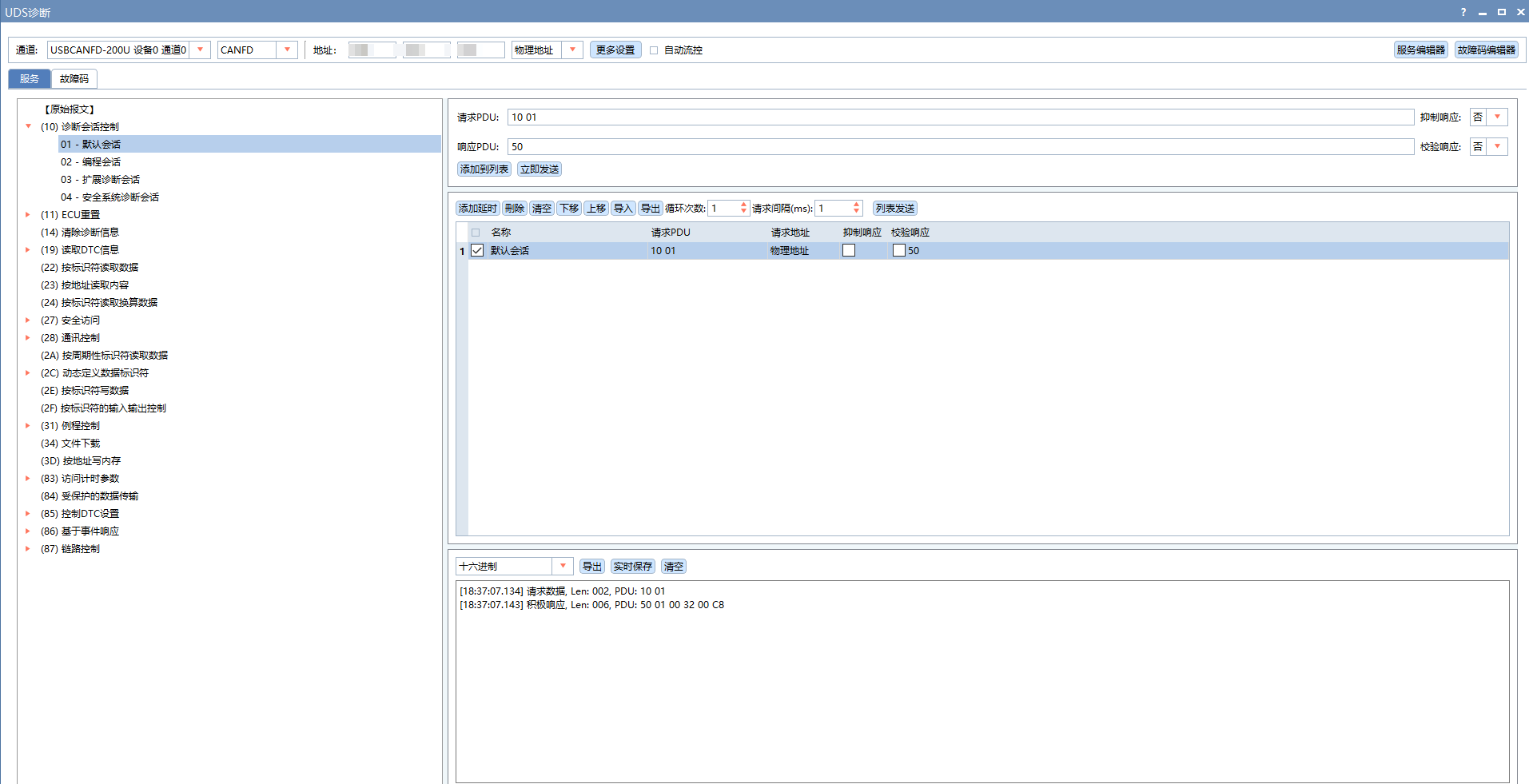

4、全部配置完后，选择诊断功能，立即发送即可，如图
