基于AVL-Excite的发动机阀系系统建模-1

本文将详细说明如何使用AVL Excite-TD建立发动机的单阀系模型

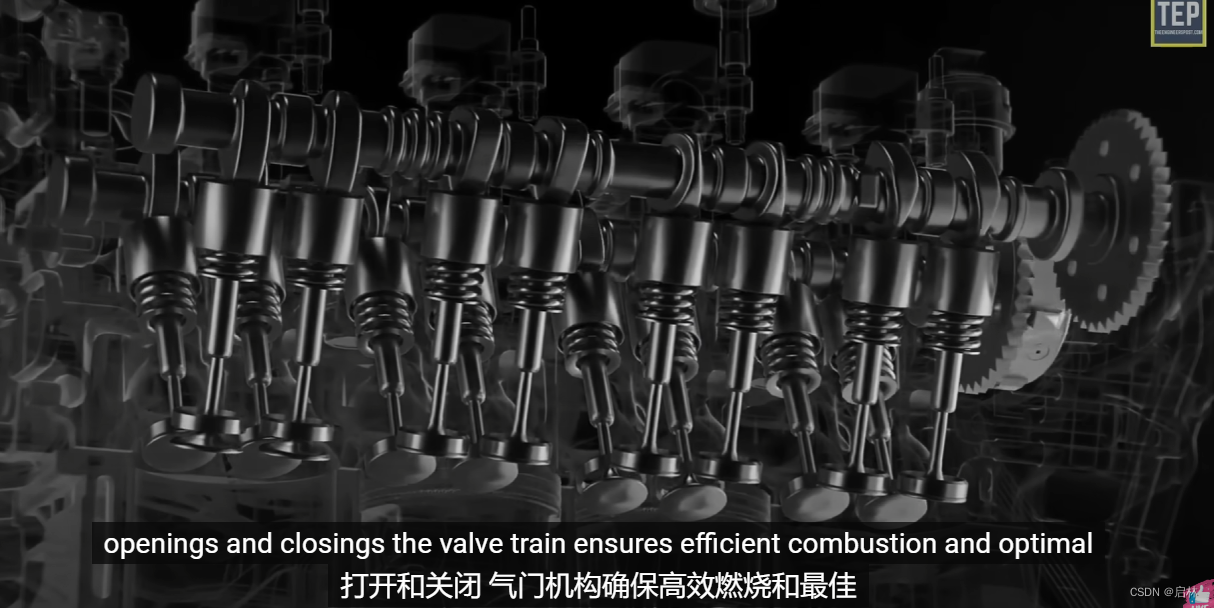

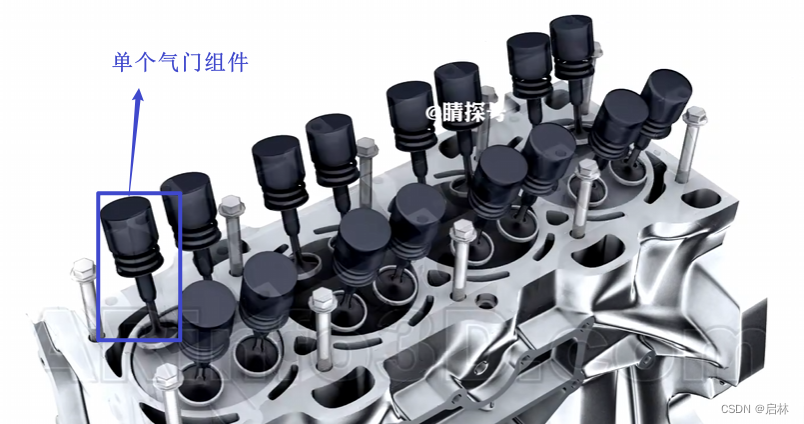

首先是阀系系统的三维模型、

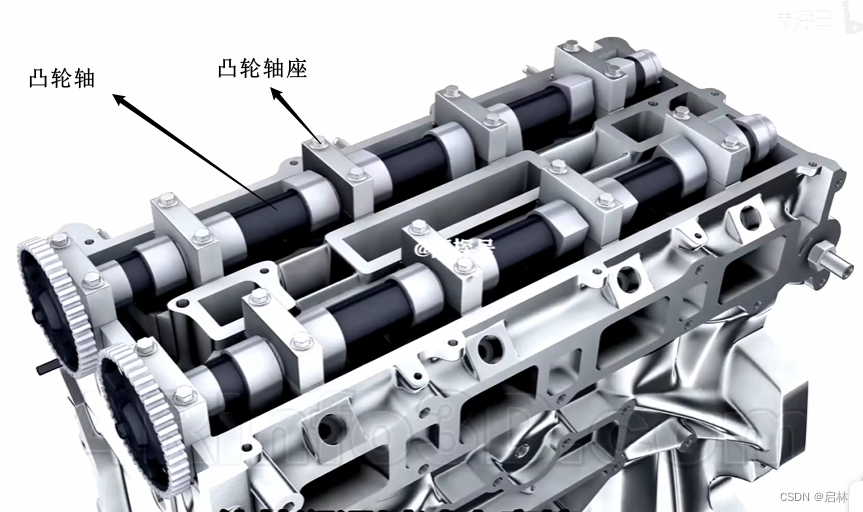

阀系的气门结构由凸轮轴与凸轮轴座组成，其中凸轮轴上有很多凸轮，通过特定的排列顺序去触碰气门挺柱来实现对应气缸的气门打开与关闭。凸轮轴座起固定的作用。

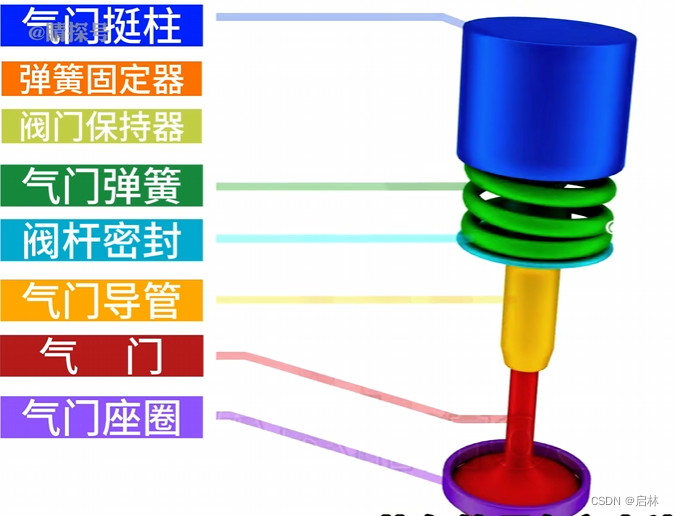

蓝色为气门挺柱，接收凸轮作用力，带动气门运动；绿色的气门弹簧是负责挺柱回位，用来打开气门与关闭气门。

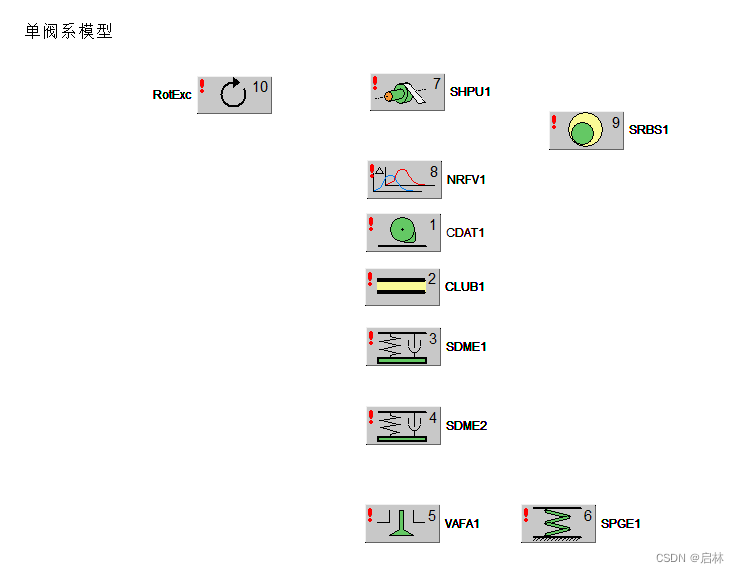

使用AVL-Excite建立阀体模型，下面是典型单阀系模型示意图。该模型的结构是采用凸轮带动气门挺柱直接驱动气门的形式，使用AVL-Excite-TD工具进行元素选取如下：

元素1：CDAT1表示凸轮轮廓

元素2：CLUB1表示凸轮元件处的润滑

元素3：SDME1表示机械挺柱的弹簧

元素4：SDME2表示阀杆的弹簧

元素5：VAFA1表示阀面

元素6：SPGE1表示气门弹簧

元素7：SHPU1表示凸轮轴

元素8：NRFV1表示连接轴和气门组件的机构

元素9：SRBS1表示凸轮轴径向轴承结构元件

元素10：RotExc表示旋转激励
