描述
LM8301是一款集成双通道理想二极管芯片,每个通道能够支持2.5V至5.5V的输入电压范围,并提供高达2.6A的输出电流。每个二极管通道通过一个70mΩ的P沟道MOSFET实现,分别将INA连接至OUTA,以及INB连接至OUTB。在正常工作状态下,每个二极管的正向压降可低至18mV。当负载电流达到100mA时,静态电流低于25µA。若任一输出电压超过其对应输入电压,相应的MOSFET将自动关闭,此时从输出端到输入端的反向电流将小于1µA。每个MOSFET的最大正向电流被限制在恒定的2.6A,同时内部过热保护电路可在故障条件下确保芯片安全。LM8301配备了两个高电平有效的控制管脚,可独立关闭内部的两个理想二极管通道.当所选通道反向偏置或LM8301进入低功耗待机模式时,状态信号会以低电压指示该状态。LM8301还提供了一个12µA的开漏STAT管脚,用于指示二极管的导通状态。当STAT管脚通过470kΩ电阻上拉至正电源时,高电平表示所选二极管处于导通状态。该信号还可用于驱动外部辅助P沟道MOSFET管电源开关,以便在LM8301不导通时控制第三路备用电源。LM8301采用DFN10型封装,其工作温度范围为–40°C~85°C。

特性
• 双通道理想二极管ORing或负载均分
• ORing二极管的低损耗替代方案
• 低正向导通电阻:典型值为70mΩ(3.6V)
• 低反向漏电流:最大值为1μA
• 低正向压降:典型值为18mV
• 工作电压范围:2.5V~5.5V
• 最大正向电流:2.6A
• 慢速开关特性,防止感性源阻抗引起的电压尖峰
• 超低静态电流导通状态输出管脚(指示选定通道是否导通)
• 可编程通道开/关控制
• 限流保护和过热保护

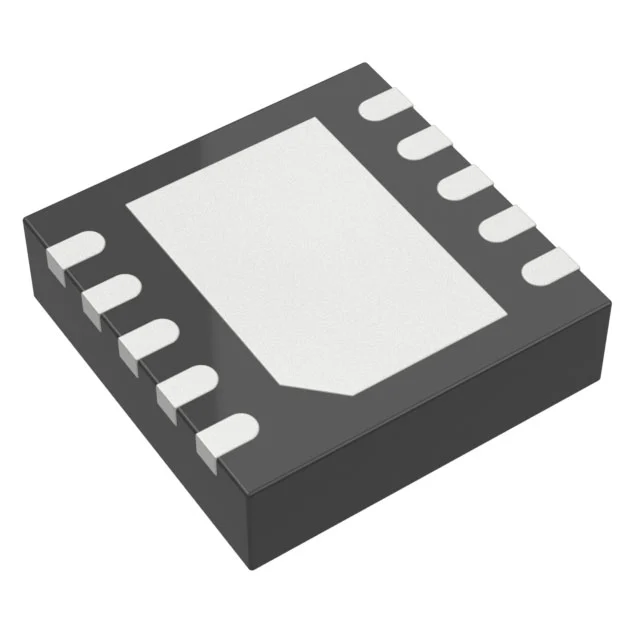

• DFN10 3mm×3mm封装
应用
• 手持设备中的电池和电源适配器二极管ORing
• 备用电池二极管ORing
• 电源切换
• USB外设
• 不间断电源
