长芯微LDCFE5593完全P2P替代AD5593,具有8个输入/输出引脚，可配置为ADC输入、DAC输出或通用I/O引脚

最新推荐文章于 2026-01-04 19:13:13 发布
原创 最新推荐文章于 2026-01-04 19:13:13 发布 · 208 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件 #dsp开发 #fpga开发 #硬件工程

LDCFE5593器件具有8个输入/输出引脚，可配置为ADC输入、DAC输出或通用I/O引脚。

该器件集成12位ADC，可通过八通道多路复用器连接至各输入/输出引脚。ADC输入范围为0~VREF或0~2*VREF。

LDCFE5593配备八通道12位DAC，可连接至对应输入/输出引脚。DAC输出范围为0~VREF或0~2*VREF。

器件内置2.5V基准电压源，关闭内部基准时亦可使用外部基准源。

同时集成内部温度传感器，可监测芯片结温。

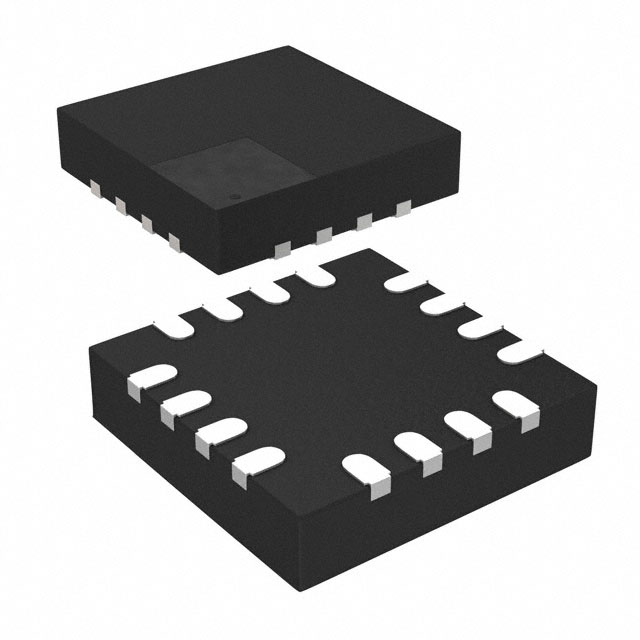

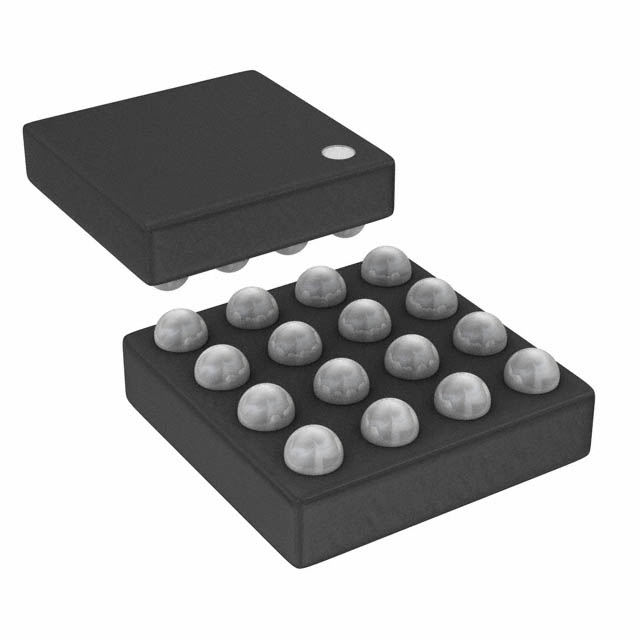

LDCFE5593提供16引脚MIS 3x3封装和16焊球WLCSP封装，工作温度范围为-40°C至+125°C。

特性

• 8 通道可配置 ADC/DAC/GPIO
• 8 个 12 位 DAC 通道
• 8 个 12 位 ADC 通道
• 8 个通用 I/O 引脚
• 集成温度传感器
• 16 引脚 MIS 3x3 和 16 焊球 WLCSP 2x2 封装
• I2C 接口

应用

• 通用模拟和数字输入/输出
• 多通道控制和监测
