长芯微LM8121完全P2P替代LT3045,LM8121是一款高性能低压差线性稳压器，采用超低噪声和超高PSRR结构，非常适用于对噪声敏感的应用场景。

描述

LM8121是一款高性能低压差线性稳压器，采用超低噪声和超高PSRR结构，非常适用于对噪声敏感的应用场景。LM8121片内集成了高精度电流基准和高性能电压缓冲器，配合片外的单个电阻即可实现输出电压的设置。得益于这种结构，还可将多个芯片并联使用，从而进一步降低噪声、增加输出电流，以及改善PCB板上的散热。LM8121用于控制上级开关电源，以保持LM8121上的恒定压差，从而较大限度地减少功耗。LM8121可在260mV典型压差下提供500mA输出电流。正常工作时静态电流典型值为2.7mA，关断模式下小于1.3μA。LM8121能够在1.7V~15V的宽输出电压范围内提供稳定而优异的性能，输出噪声、PSRR、带宽和负载调整率几乎不受输出电压的影响。此外，该稳压器还具有可编程电流限值、快速启动，以及PG指示等特性。LM8121在输出端最小采用10μF的陶瓷电容即可实现稳定工作。同时，芯片还具有限流保护和过热保护功能，以保证整个系统的安全性。LM8121采用DFN10和DFN12型封装，其最佳工作温度范围为-40°C~125°C

特性

• 超低RMS噪声：0.8μVrms(10Hz~100kHz)
• 超低散粒噪声：2nV/√Hz(10kHz)
• 超高PSRR：76dB(1MHz)
• 输出电流：500mA
• 宽电源电压输入范围：2.6V~20V
• 100μA SET管脚电流：初始精度 ±1%
• 高带宽：1MHz
• 低压差：260mV
• 输出电压范围：1.7V~15V
• 最小输出电容：10μF陶瓷电容
• 单个电阻设置输出电压
• 单个电容改善噪声和PSRR
• 可编程PG指示信号
• 快速启动能力
• 使能/欠压闭锁控制管脚
• 可并联多个芯片以降低噪声和增加输出电流

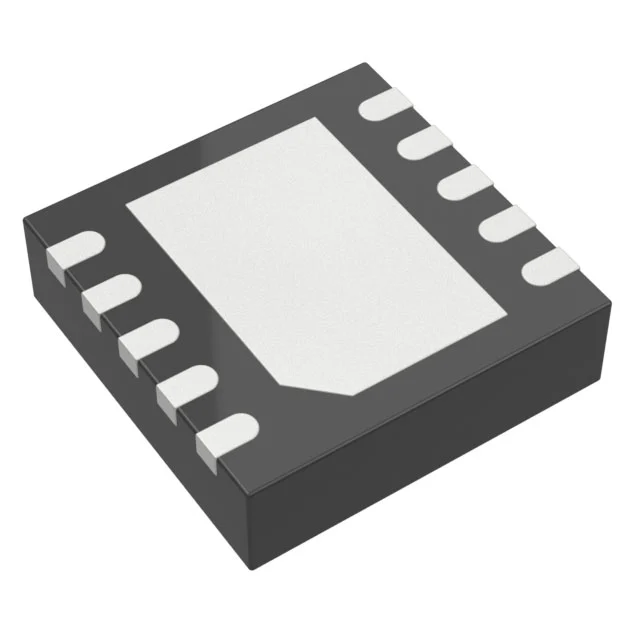

• DFN10 3mm×3mm和DFN12 3mm×3mm封装
