LTC5510IUF 是一款高线性度混频器

LTC5510/LTC5510IUF#PBF/LTC5510IUF#TRPBF

LTC5510 同 （LTC5510IUF#PBF 和 LTC5510IUF#TRPBF ） 是一款高线性度混频器，专为需要极宽输入带宽、低失真及低本振泄漏的应用优化设计。该器件集成双平衡有源混频器、输入缓冲器与高速本振（LO）放大器，输入端口适配 1:1 传输线巴伦，可实现超宽带阻抗匹配，支持上变频或下变频功能，广泛适配宽带系统场景。

本振端口支持差分或单端驱动，仅需 0dBm 本振功率即可实现优异的失真与噪声性能，同时降低外部驱动电路需求。器件具备低本振泄漏特性，大幅减少为满足本振抑制要求所需的输出滤波环节；优化供电为 5V，也可兼容 3.3V 供电（性能略有下降），且支持关断功能，可进一步节省功耗。

二、主要特性

• 频率与阻抗：

  • 输入 / 本振频率范围：最高 6GHz

  • 50Ω 匹配输入：30MHz 至＞3GHz 频段

• 线性与增益性能：

  • 输出三阶交调点（OIP3）：1575MHz 时为 27dBm

  • 转换增益：1.5dB

  • 输入 1dB 压缩点（P1dB）：5V 供电时为 11dBm

• 噪声性能：噪声系数（NF）：1575MHz 时为 11.6dB

• 本振相关：

  • 本振驱动电平：0dBm

  • 本振输入阻抗：始终保持匹配

  • 低本振泄漏，减少输出滤波需求

• 供电与功耗：

  • 供电电压：5V 或 3.3V

  • 工作电流：105mA

• 控制与监控：

  • 支持关断控制（Shutdown Control），节能降耗

  • 片内温度监测器（On-Chip Temperature Monitor）

• 环境与封装：

  • 工作温度范围（TC）：-40°C 至 105°C

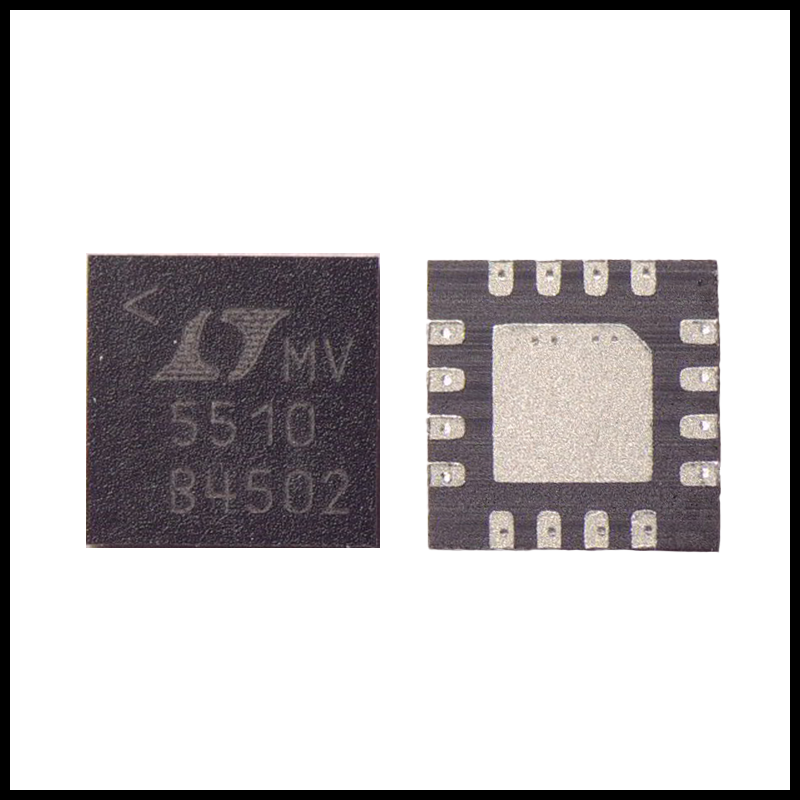

  • 封装形式：16 引脚（4mm×4mm）QFN 封装

三、应用领域

• 宽带接收器 / 发射器

• 电缆下行链路基础设施

• 高频 / 甚高频 / 超高频（HF/VHF/UHF）混频器

• 无线通信基础设施

四、相关型号

LTC5510

LTC5510IUF#PBF

LTC5510IUF#TRPBF
