长芯微LP2650完全P2P替代BQ24650，是一款高度集成的开关模式电池充电控制器。

描述

LP2650 器件是一款高度集成的开关模式电池充电控制器。它提供了输入电压调节功能，在输入电压低于编程电平时可降低充电电流。当输入端使用太阳能电池板供电时，输入调节环路会降低充电电流，使太阳能电池板提供最大的功率输出。

LP2650 提供一个频率恒定的同步 PWM 控制器，该控制器具有高精度充电电流和电压调节、充电预调节、充电终止和充电状态监控功能。

LP2650分三个阶段对电池充电：预充电、恒流充电和恒压充电。当电流达到快速充电速率的 10% 时，充电操作被终止。预充电计时器固定为 30 分钟。当电池电压低于内部阈值时，LP2650 会自动重启充电周期；当输入电压低于电池电压时，则会进入低静态电流休眠模式。

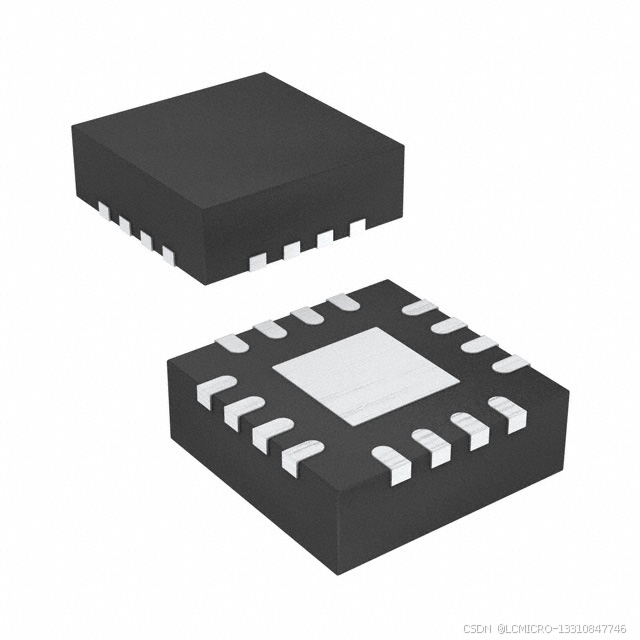

LP2650支持 2.1V 至 26V 的电池电压范围，且 VFB 设置为 2.1V 反馈基准。通过选择适当的检测电阻可以对充电电流进行编程。LP2650 采用 16 引脚 3.5mm × 3.5mm2 薄型 QFN 封装。

特性

• 通过输入电压调节实现最大功率点跟踪 (MPPT) 功能
• 可编程 MPPT 设置
• 5V 至 28V 输入太阳能电池板
• 600kHz NMOS-NMOS 同步降压控制器
• 电阻可编程浮充电压
• 适用于锂离子/聚合物、磷酸铁锂、铅酸化学电池
• 精度
• ±0.5% 充电电压调节
• ±3% 充电电流调节
• ±0.6% 输入电压调节
• 高集成度
• 内部环路补偿
• 内部数字软启动
• 安全
• 输入过压保护
• 电池温度感应
• 电池欠电检测
• 热关断保护
• 针对 LED 或主机处理器的充电状态输出
• MPPSET 充电使能引脚
• 自动休眠模式，可降低功耗
• 关闭状态电池放电电流
• 小型 3.5 × 3.5mm2、16 引脚 QFN 封装
