⛄一、5G频率平面倒F天线PIFA

1 5G频率平面倒F天线（PIFA）原理

平面倒F天线（PIFA）是一种常见的小型化天线，广泛应用于5G移动设备中。其核心原理基于倒F结构，通过短路引脚和馈电点的合理设计实现阻抗匹配和辐射特性优化。

PIFA的辐射原理主要依赖于天线结构的谐振特性。天线由辐射贴片、短路引脚和馈电点组成，辐射贴片与接地平面之间形成电容效应，短路引脚引入电感效应，共同构成谐振电路。工作频率由辐射贴片的长度和短路引脚的位置决定，通常辐射贴片长度为λ/4。

PIFA在5G频段（如Sub-6GHz）的优势在于其低剖面、结构紧凑和良好的辐射特性。通过调整辐射贴片形状、短路引脚位置和馈电点，可以实现多频段覆盖和宽带特性，满足5G通信的需求。

---

2 5G频率PIFA设计流程

天线结构设计
确定天线的基本参数，包括辐射贴片尺寸、短路引脚位置和馈电点位置。辐射贴片长度通常为λ/4，宽度影响带宽和辐射效率。短路引脚与馈电点的间距决定阻抗匹配特性。

材料选择
选择适合5G频段的介质材料，介电常数和损耗角正切是关键参数。常见材料包括FR4、Rogers系列高频板材，介电常数通常在2.2-4.5之间。

仿真优化
使用电磁仿真软件（如HFSS、CST）对天线性能进行仿真。调整辐射贴片形状、短路引脚位置和馈电点位置，优化回波损耗（S11）、辐射效率和增益。仿真中需关注天线的谐振频率和带宽是否满足5G频段要求。

阻抗匹配
通过调整馈电点位置或添加匹配电路（如微带线或集总元件），实现天线的50Ω阻抗匹配。匹配良好的天线可减少反射损耗，提高辐射效率。

多频段设计
为实现5G多频段覆盖（如3.5GHz、4.9GHz），可采用多分支辐射贴片或加载谐振结构。通过不同长度的辐射贴片分支，激发多个谐振模式。

---

3 5G频率PIFA性能指标

回波损耗（S11）
S11需小于-10dB，表示天线在工作频段内反射较小。5G频段通常要求带宽大于200MHz。

辐射效率
辐射效率需高于50%，减少能量损耗。效率与材料损耗和结构设计密切相关。

增益
PIFA的典型增益为2-4dBi，方向图通常为全向或半全向，适合移动设备应用。

尺寸限制
5G移动设备对天线尺寸要求严格，PIFA的高度通常小于5mm，长度和宽度根据频段调整。

---

4 5G频率PIFA实际应用

移动终端
PIFA广泛应用于智能手机和平板电脑，支持5G Sub-6GHz频段。其低剖面特性适合设备内部空间限制。

物联网设备
小型化PIFA为物联网设备提供5G连接能力，兼顾性能和成本。

宽带优化
通过加载缝隙或耦合结构，可进一步拓宽PIFA带宽，满足5G高频段需求。

⛄二、部分源代码和运行步骤

1 部分代码

2 运行步骤
（1）直接运行main即可一键出图。

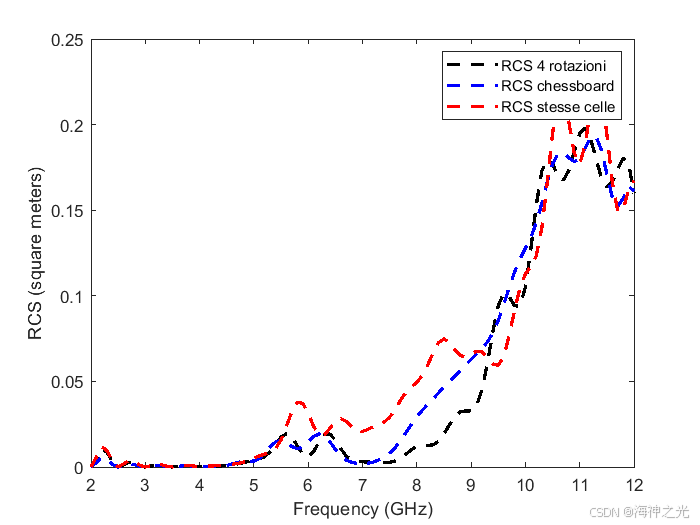

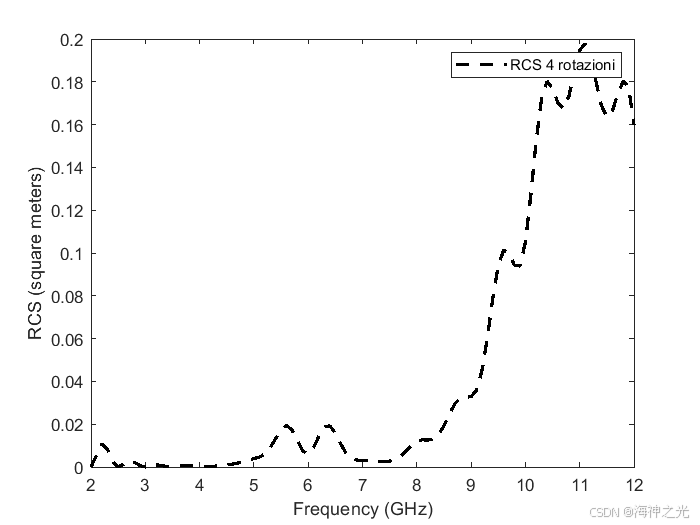

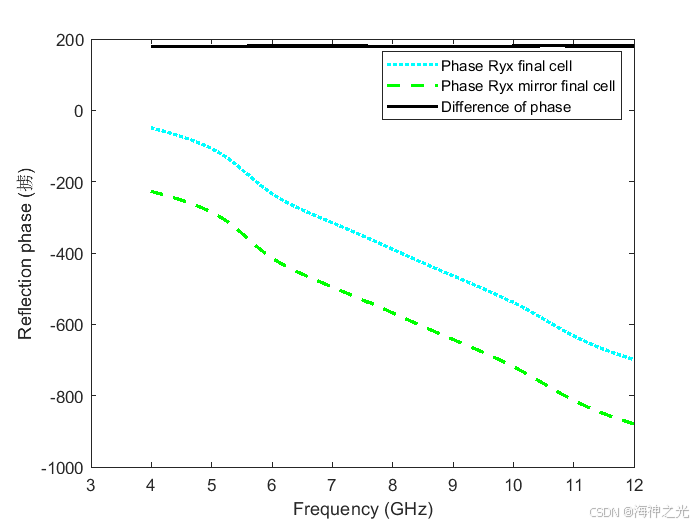

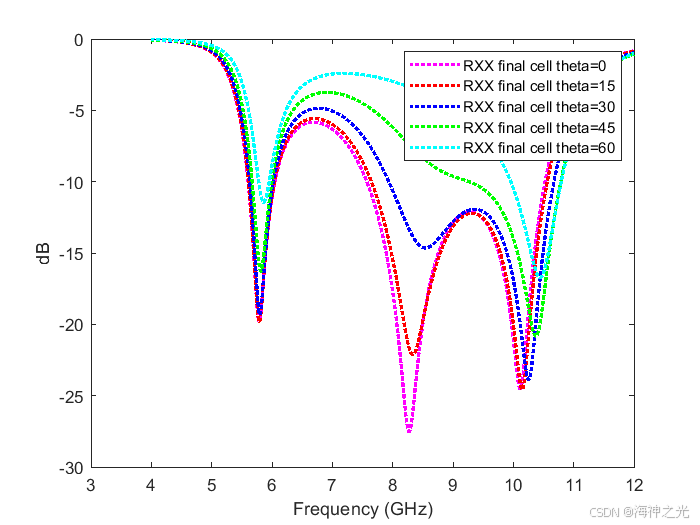

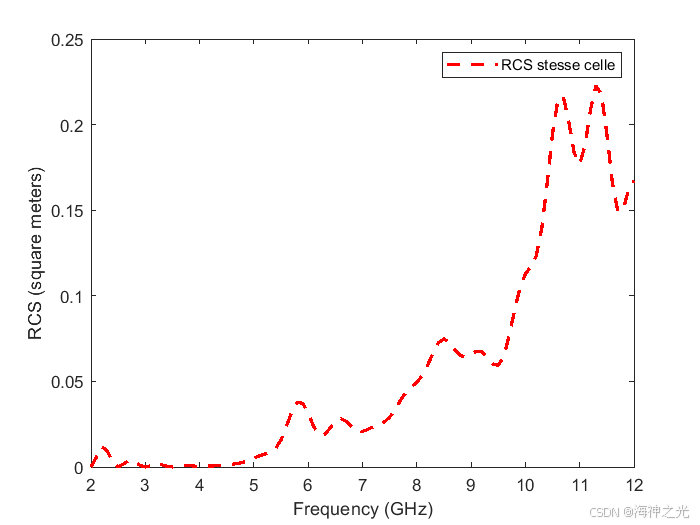

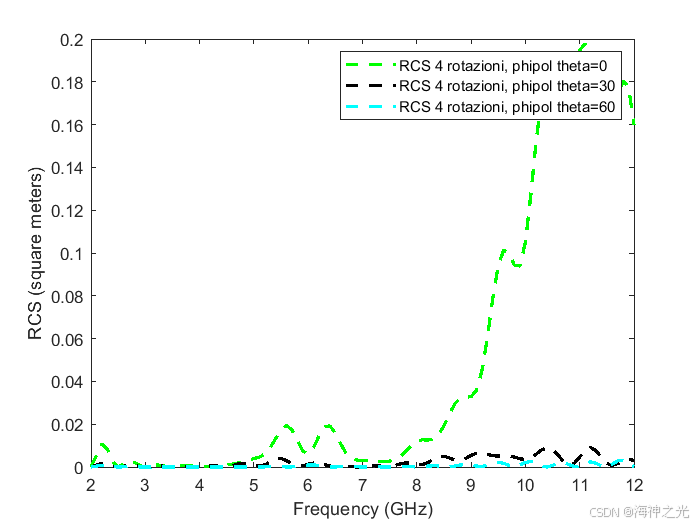

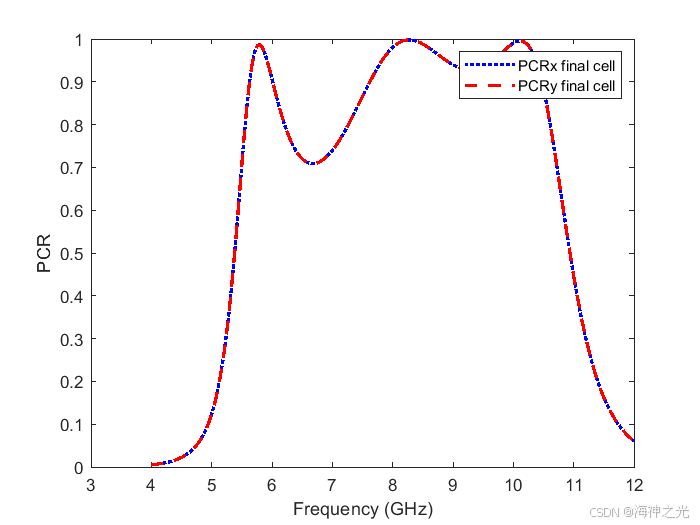

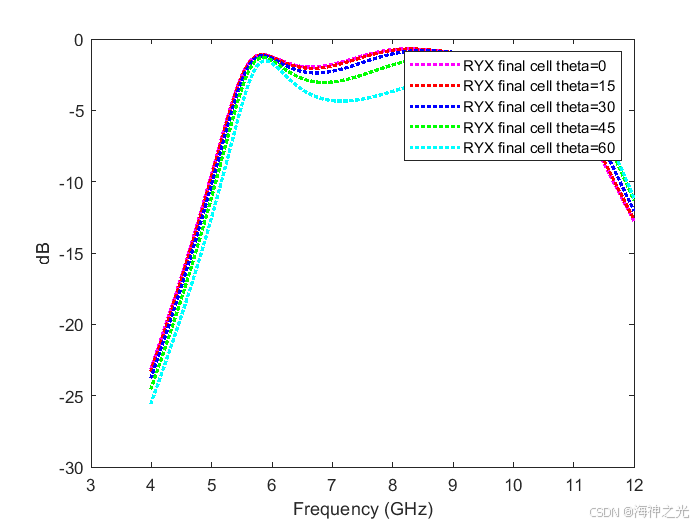

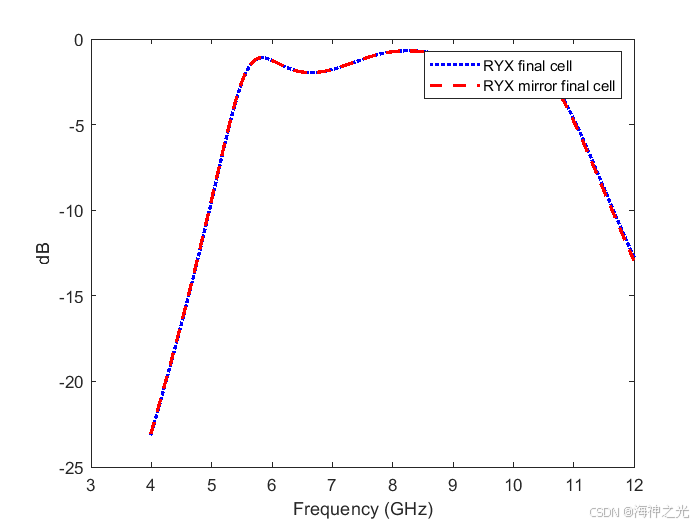

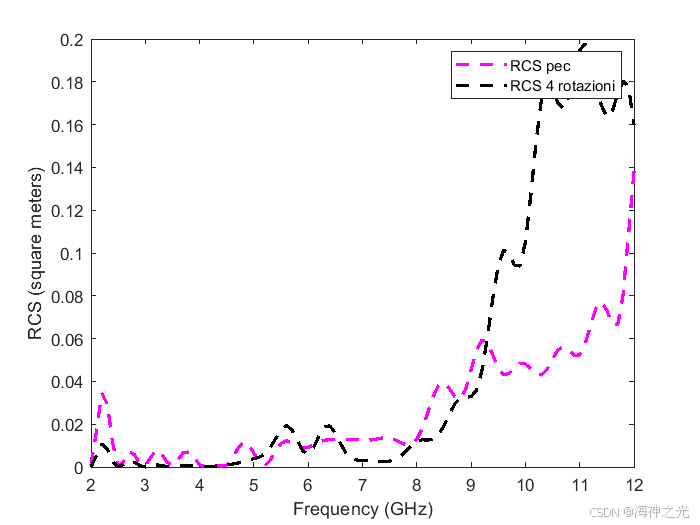

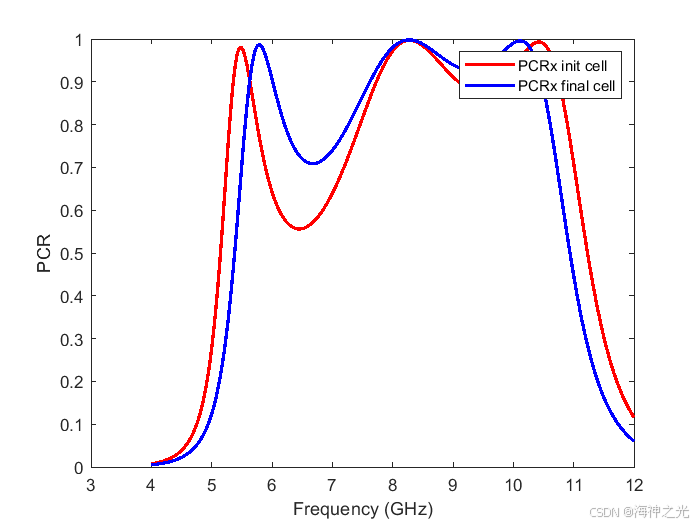

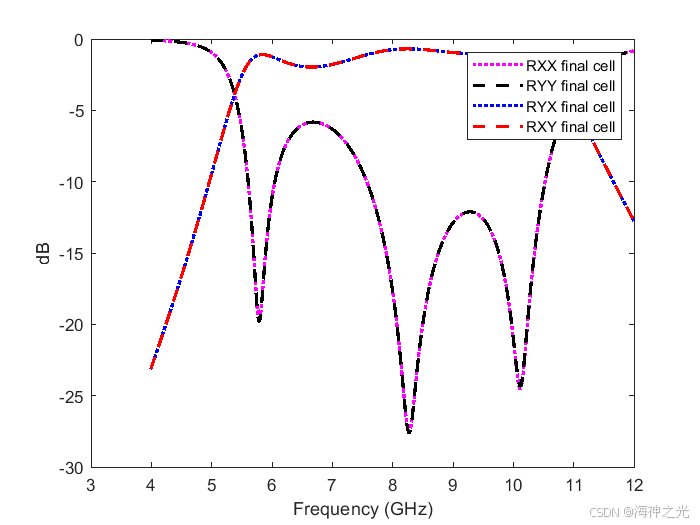

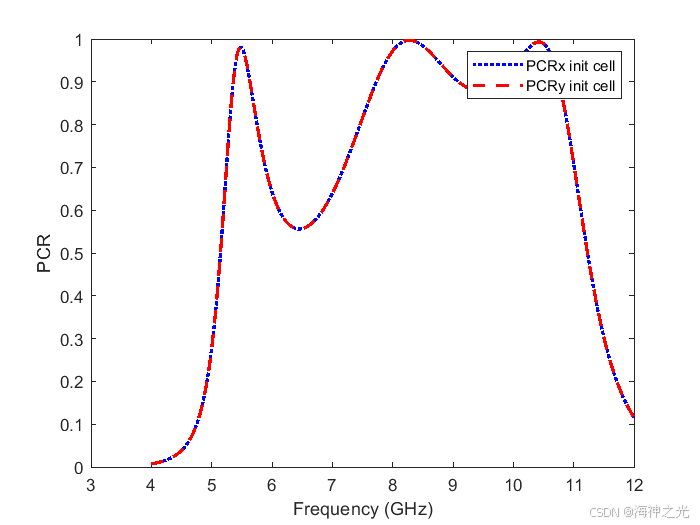

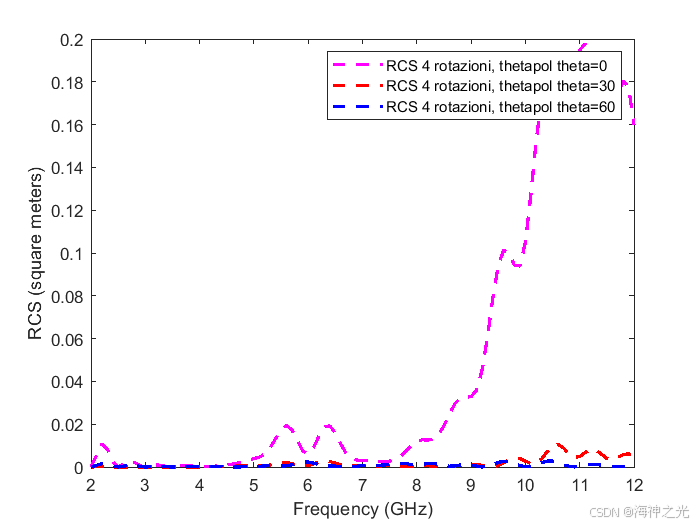

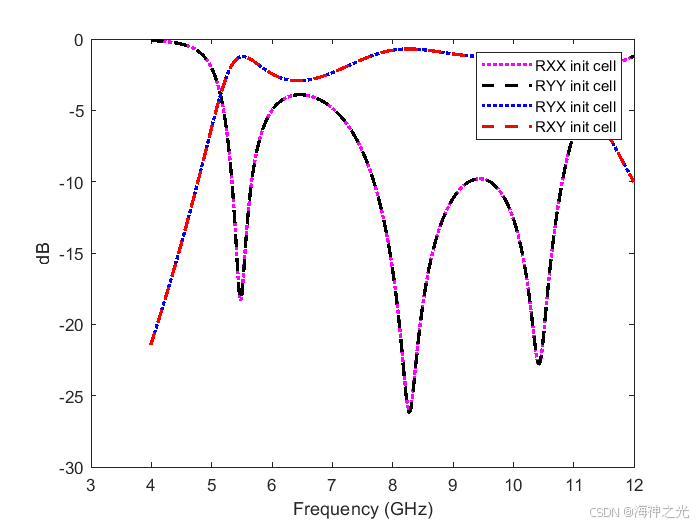

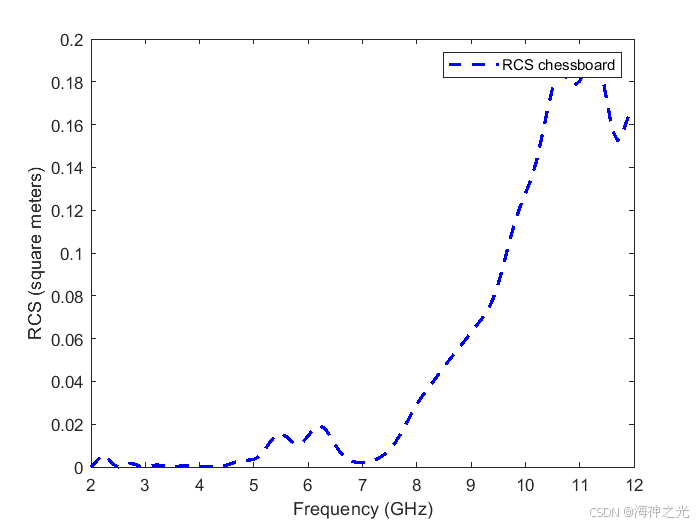

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1]孙建聪,孟祥欣,张博,张鹏,边月奎.通信天线布局电磁仿真设计[J].火炮发射与控制学报. 2018
[2]李杰,范宁军,黄英东.一种基于海天线检测的舰船定位方法[J].弹箭与制导学报. 2008

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
