⛄一、卫星通信的阵列天线

1 阵列天线的基本原理
阵列天线由多个辐射单元按特定几何排列组成，通过控制各单元的幅度和相位实现波束成形、扫描或旁瓣抑制。其核心原理基于电磁波的叠加干涉：

方向性增强：多个单元协同工作，在特定方向叠加增强信号，其他方向抵消。
波束控制：调整各单元馈电相位，改变主瓣指向（电子扫描）。
灵活性：可通过算法动态调整波束形状和方向。

2 卫星通信中的阵列天线设计流程
1. 需求分析
明确频段（如Ka/Ku波段）、覆盖范围、波束宽度、增益、极化方式等指标，结合卫星轨道（GEO/LEO）和任务场景（宽带、移动通信）确定阵列规模。

2. 单元设计与排列

辐射单元选择：常用微带贴片、缝隙天线或螺旋天线，需满足频带、重量和功耗约束。
阵列排布：典型为矩形或圆形平面阵列，稀疏阵列可减少单元数量。
互耦分析：单元间距需平衡方向性和互耦效应（通常取半波长左右）。

3. 馈电网络设计

幅度/相位控制：通过移相器和衰减器实现，可采用Butler矩阵或数字波束成形（DBF）技术。
馈电方式：串联馈电（节省空间）或并联馈电（带宽更宽）。

4. 波束成形算法

静态波束：预定义权值生成固定覆盖区域。
动态波束：基于用户位置实时调整权值，常用算法如MVDR（最小方差无失真响应）、LCMV（线性约束最小方差）。

5. 仿真与优化
使用HFSS或CST仿真电磁性能，结合遗传算法等优化旁瓣电平（SLL）和波束指向精度。

6. 实现与测试

硬件集成：将阵列与射频前端（如T/R模块）、控制电路集成。
在轨校准：通过信标信号补偿相位误差，确保波束对准。

3 关键技术挑战

多波束干扰：同一频段多波束间需隔离，采用空分复用或极化隔离。
热变形补偿：太空温差导致结构形变，需实时相位校正。
低功耗设计：LEO卫星依赖太阳能，需优化T/R模块效率。

4 典型应用案例

Starlink：使用相控阵天线实现LEO卫星与地面终端的快速波束切换。
Inmarsat：GEO卫星采用多波束阵列覆盖全球海事通信。

若需具体参数（如单元间距计算公式或波束成形代码示例），可进一步说明应用场景。

⛄二、部分源代码和运行步骤

1 部分代码

2 运行步骤
（1）直接运行main即可一键出图。

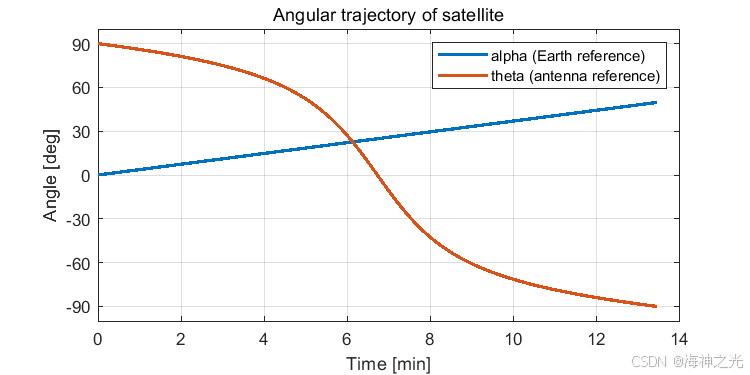

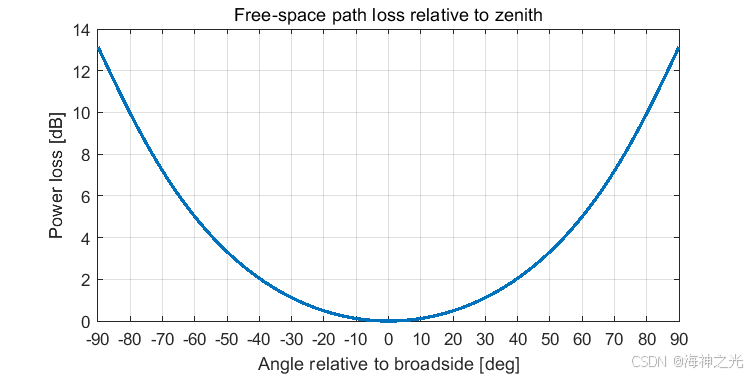

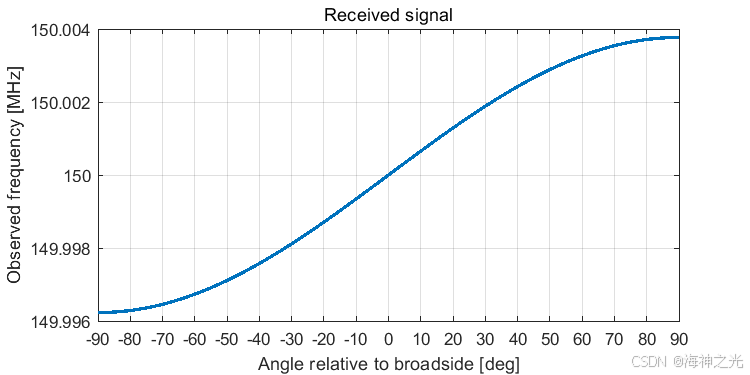

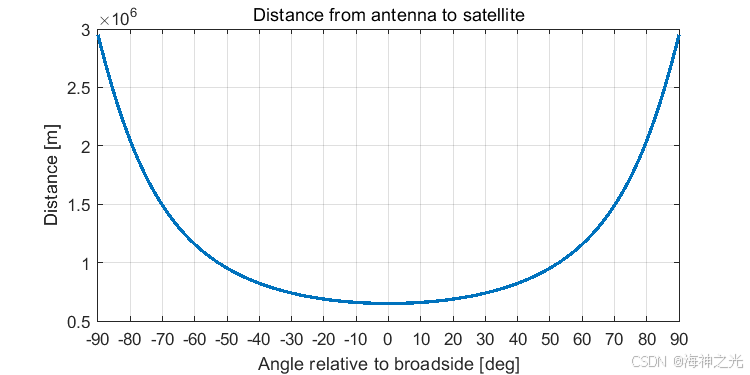

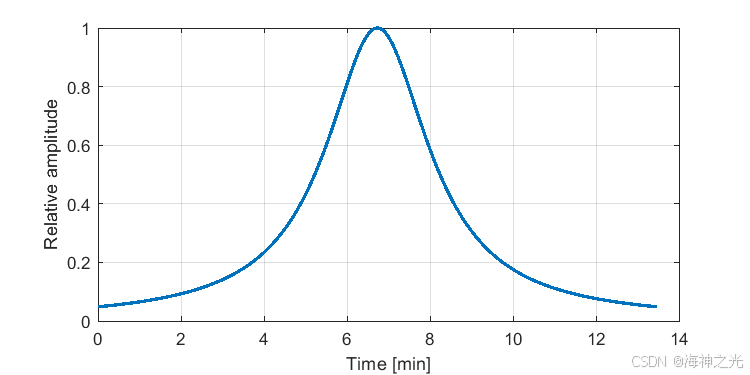

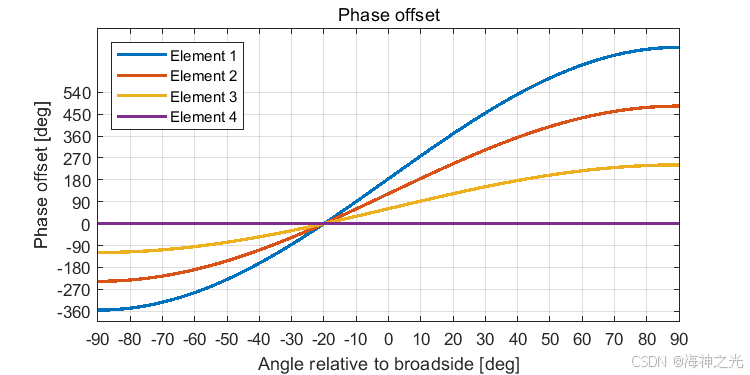

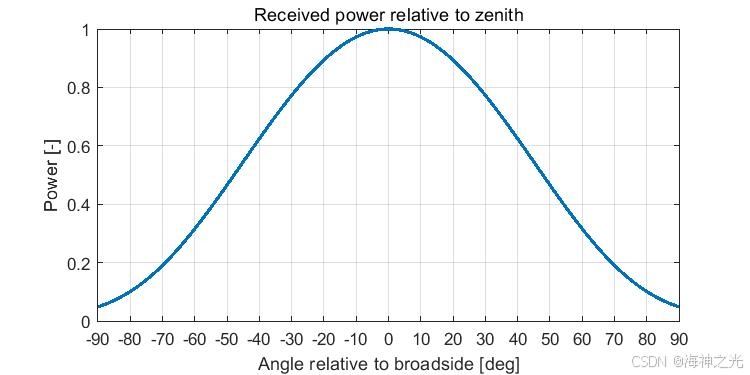

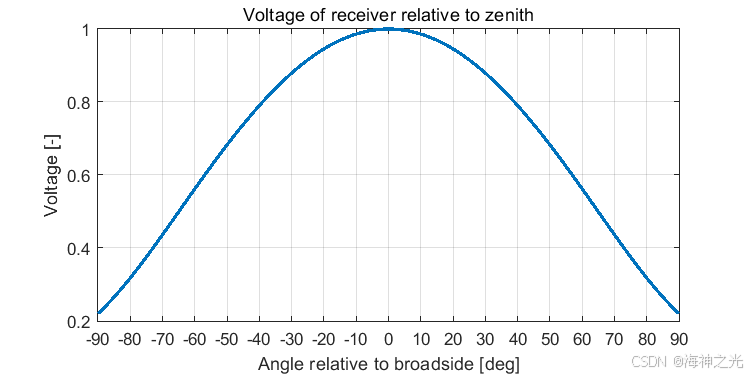

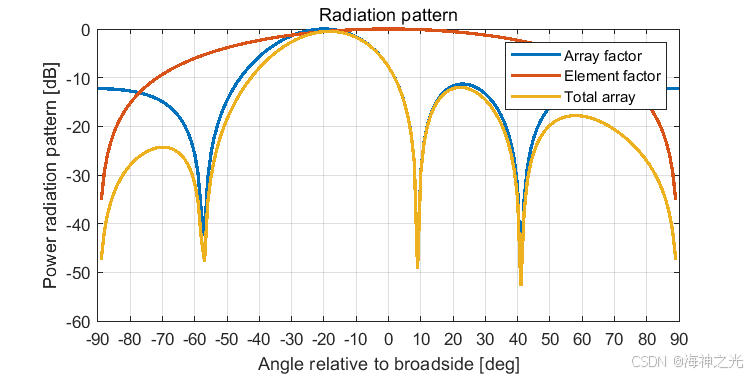

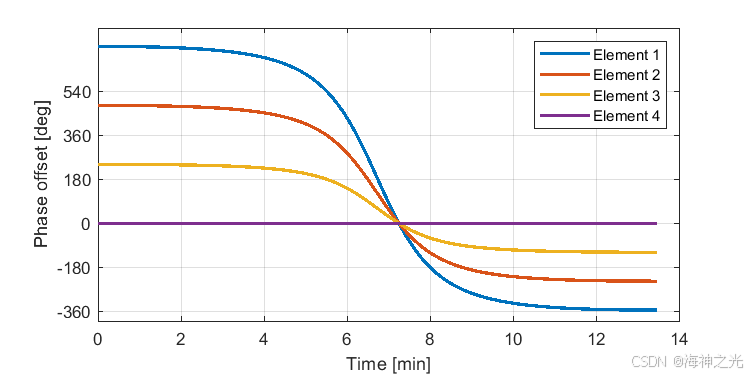

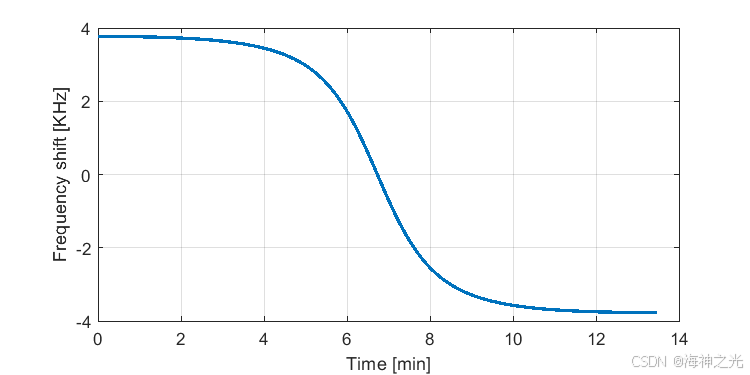

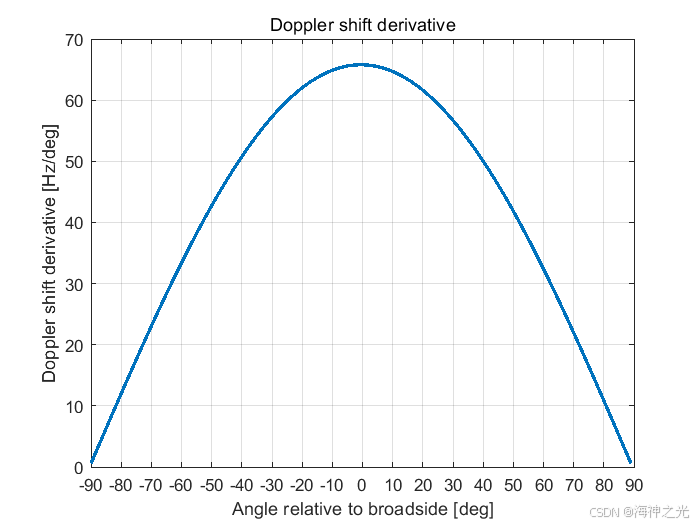

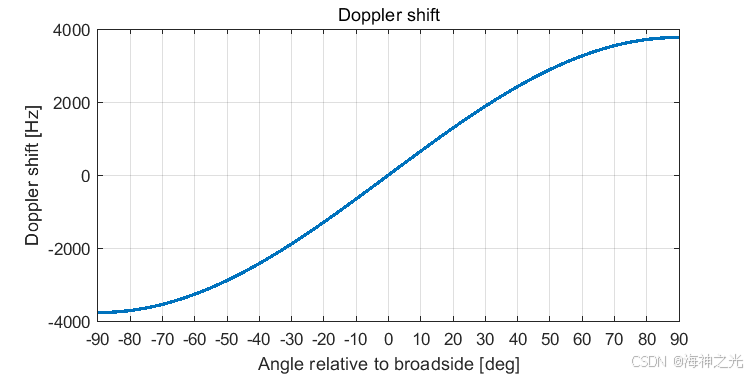

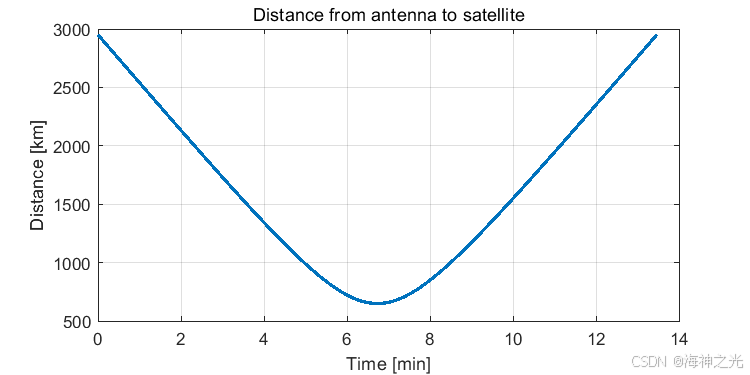

⛄三、运行结果

在这里插入图片描述

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1]孙建聪,孟祥欣,张博,张鹏,边月奎.通信天线布局电磁仿真设计[J].火炮发射与控制学报. 2018
[2]李杰,范宁军,黄英东.一种基于海天线检测的舰船定位方法[J].弹箭与制导学报. 2008

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
