video frame buffer write生成报错

最新推荐文章于 2025-11-24 22:09:21 发布
原创 最新推荐文章于 2025-11-24 22:09:21 发布 · 159 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发

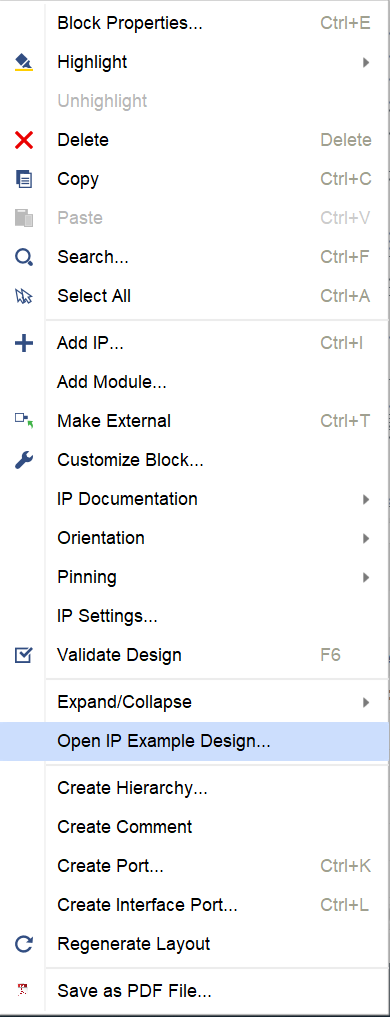

1.生成参考设计

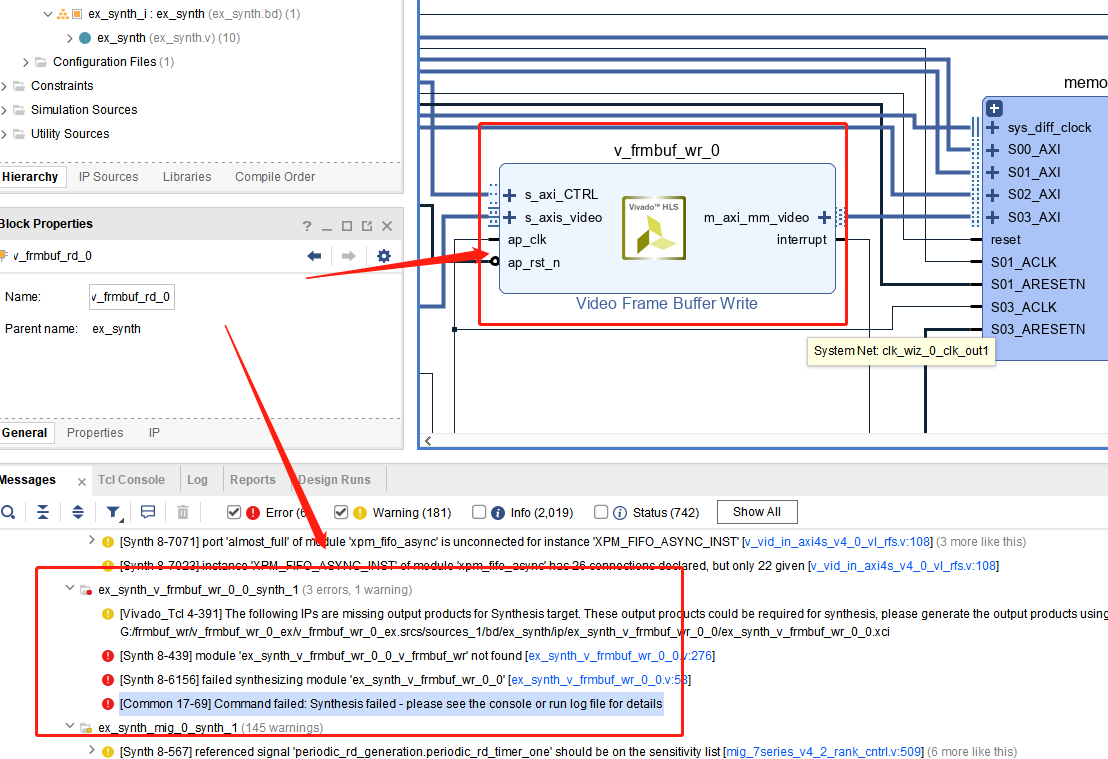

2.video frame buffer write生成报错，如下图:

最后发现是vivado的bug问题导致的。

解决办法：把电脑时间，改成2021年就不会报错了。
