Vivado Block Design中Create Hierarchy IO顺序调整方法

Vivado中Generate Output Products与Create HDL Wrapper详解:从原理到实操 在FPGA开发中,IP核复用与模块化设计是提升效率的关键。Vivado作为主流开发工具,其Block Design流程涉及IP核的生成与封装。许多初学者在创建ZYNQ工程时,对Generate Output Products与Create HDL Wrapper这两个操作一知半解,导致后续综合或实现阶段频繁报错。本文从IP核的OOC综合概念出发,解析这两个操作背后的原理与产物,说明它们在工程编译流程中的技术价值,并结合典型应用场景给出正确操作顺序和报错排查方法。掌握这两个核心步骤,能有效避免综合变红、比特流 阅读详情

一、通过 GUI 创建层次结构

在 Vivado 中,可以通过图形界面创建层次结构:

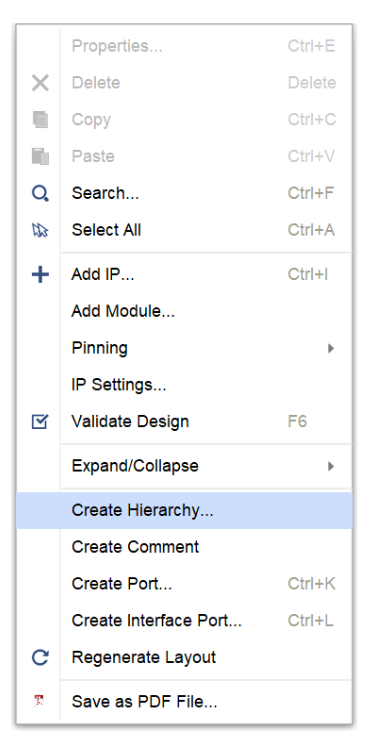

如下图所示:

  1. 在 "Sources" 窗口中右键点击设计文件
  2. 选择 "Create Hierarchy" 选项
  3. 为新的层次结构命名并选择包含的文件

       创建完成之后封装的模块IO的顺序总是和想要的不一致,调整Hierarchy 内部的IO顺序,外部模块IO的顺序不会改变,看起来很别扭,特别是有强迫症的人非常难受。

二、解决方法之一

      1.关闭Vivado 工程。

      2.用编辑器打开xx.srcs\sources_1\bd\exdes\exdes.bd文件,找到创建的Hierarchy名字,手动调节IO顺序,完事后保存。

      3.重新打开Vivado 工程,查看修改后Hierarchy模块IO的顺序。(不出意外的话,已经改成你要IO顺序了)
