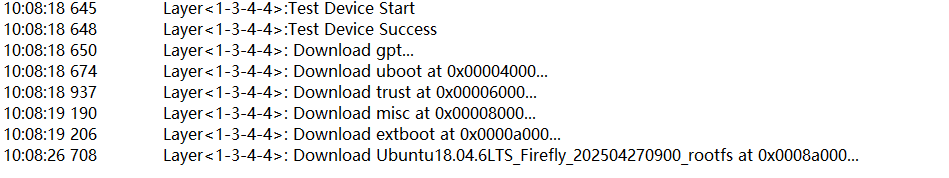

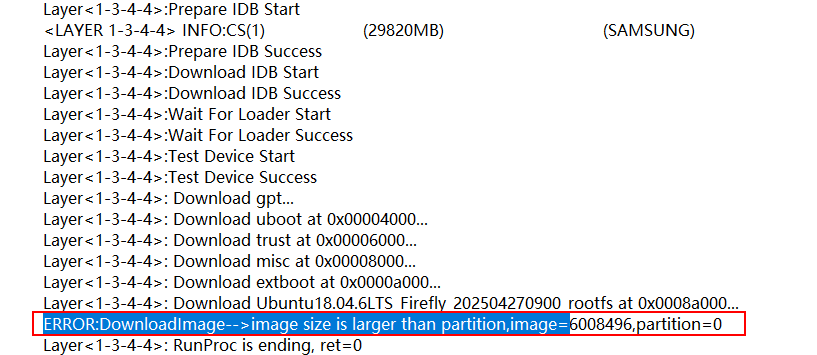

问题情况描述：烧录rootfs分区镜像的时候提示烧录失败，然后查看烧录日志，发现如下报错

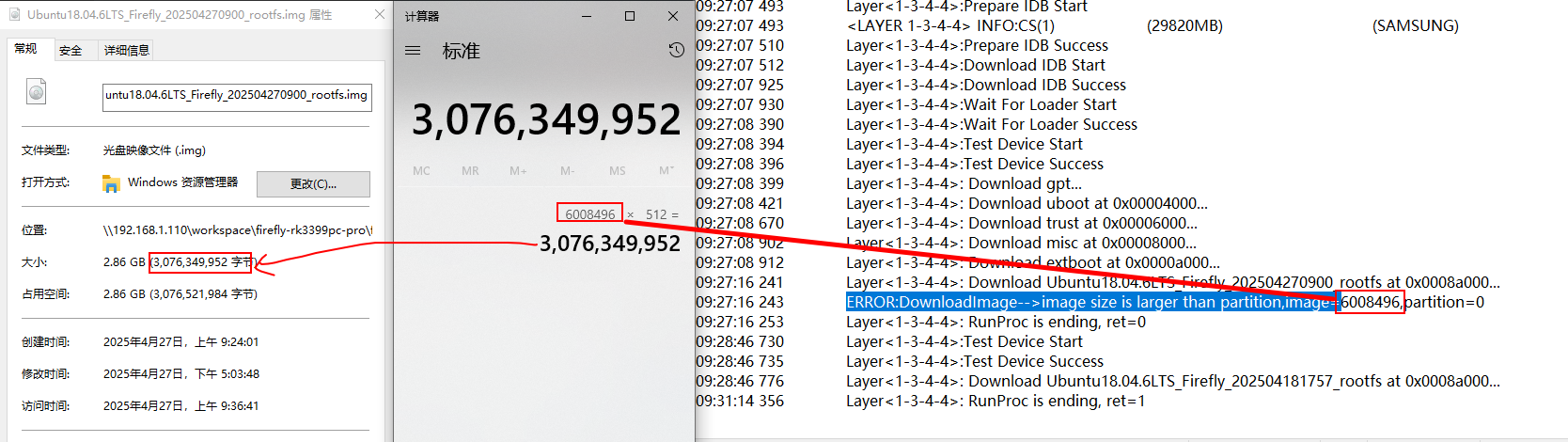

发现我烧录的镜像占了6008496个扇区，每个扇区大小为512Kb,大小刚好是rootfs镜像大小

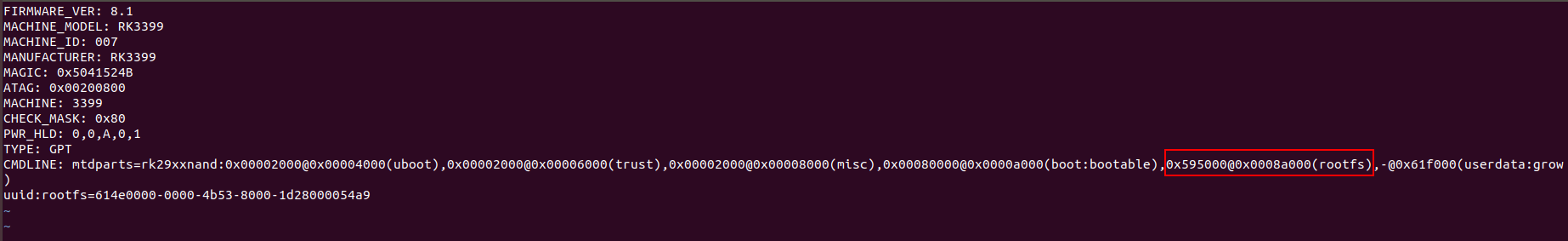

由上面log信息里的报错可知，是由于镜像的体积大于分区，rootfs分区容不下这么大的镜像，所以导致烧录失败，解决办法也很简单，就是编辑分区文件，把rootfs分区调整一下大小，保证大于镜像的实际大小就行了。先看一下parameter.txt文件里现在的分区规则：

由上图可知，当前的rootfs分区设置的起始地址为0x8a000,大小为0x595000。由前面可知我的实际的rooftfs镜像大小为6008496（即0x‭5BAEB0）‬,很明显0x‭5BAEB0>0x595000，实际镜像大于分区大小范围，需要将分区表里rootfs分区的大小改变一下，让他大于0x‭5BAEB0就行了。改完之后记得要重新烧录一下parameter.txt文件，让分区表生效，然后再烧录rootfs.img，就不会报错了
