一、项目背景与目标 🎯

我手上有一块RV1126的开发板，外接了一个SunplusIT SPCA2688 USB摄像头。我的目标是搭建一个可以从任何地方远程访问的实时监控系统。

初始本地推流实现（详细教程请参考RV1126平台（Buildroot Linux）+ SunplusIT SPCA2688 USB摄像头 RTSP推流全流程复盘与问题解决记录-优快云博客

首先，我在开发板上成功实现了局域网内的RTSP推流。我使用的是 MediaMTX 作为RTSP服务器，并用 FFmpeg 来捕获摄像头数据、进行编码，然后推送到MediaMTX。

我将所有命令都写在了一个脚本 rtsp_usb_camera_test.sh 中，方便一键启动。脚本内容如下

#!/bin/sh

# 启动 MediaMTX RTSP 服务器，并在后台运行
/mediamtx_v1.13.0_linux_armv7/mediamtx &

# 等待3秒，确保服务器已完全启动
sleep 3

# 使用 FFmpeg 从v4l2设备捕获视频，用libx264软编码，并推送到本机的RTSP服务器
ffmpeg -f v4l2 -input_format mjpeg -video_size 640x480 -framerate 15 -i /dev/video45 \
-c:v libx264 -preset ultrafast -tune zerolatency \
-f rtsp -rtsp_transport tcp rtsp://127.0.0.1:8554/live/main_stream

在开发板上运行这个脚本后，我可以在同一个WiFi下的电脑或手机上，用VLC播放器打开地址 rtsp://192.168.1.16:8554/live/main_stream 来观看实时监控画面。

这一切在家里用起来很方便，但我萌生了一个新想法：我希望能随时随地，无论是在公司、在路上还是在朋友家，都能看到这个摄像头的画面。

我的核心目标是：

实现公网远程访问。
方案必须是永久免费的。
要足够稳定可靠。

二、方案选择：为什么是ZeroTier

经过一番了解，我发现有几种主流方案，比如“公网IP+DDNS+端口转发”、“FRP内网穿透”等。但这些方案要么依赖运营商提供公网IP，要么需要自己有一台云服务器，都有些门槛。

最终，我选择了 ZeroTier。它的理念深深吸引了我：创建一个“虚拟的局域网”，把我所有的设备（开发板、手机、电脑）都连接到这个虚拟网络里。设备之间就像真的在同一个路由器下一样，可以通过虚拟IP直接通信。最关键的是，它的免费套餐对于个人使用来说完全足够，而且安全性很高，不需要把任何端口暴露在公网上。

三、实施过程：一步步实现远程访问

我的计划很清晰：给开发板和我的手机都装上ZeroTier客户端，让它们“手拉手”，然后通过虚拟IP访问视频流。

注册和创建网络：先去ZeroTier官网 my.zerotier.com 注册了一个账号，过程很简单。登录后，我点击“Create A Network”，系统立刻为我生成了一个16位的网络ID（Network ID），这个ID就是我虚拟局域网的唯一门牌号。

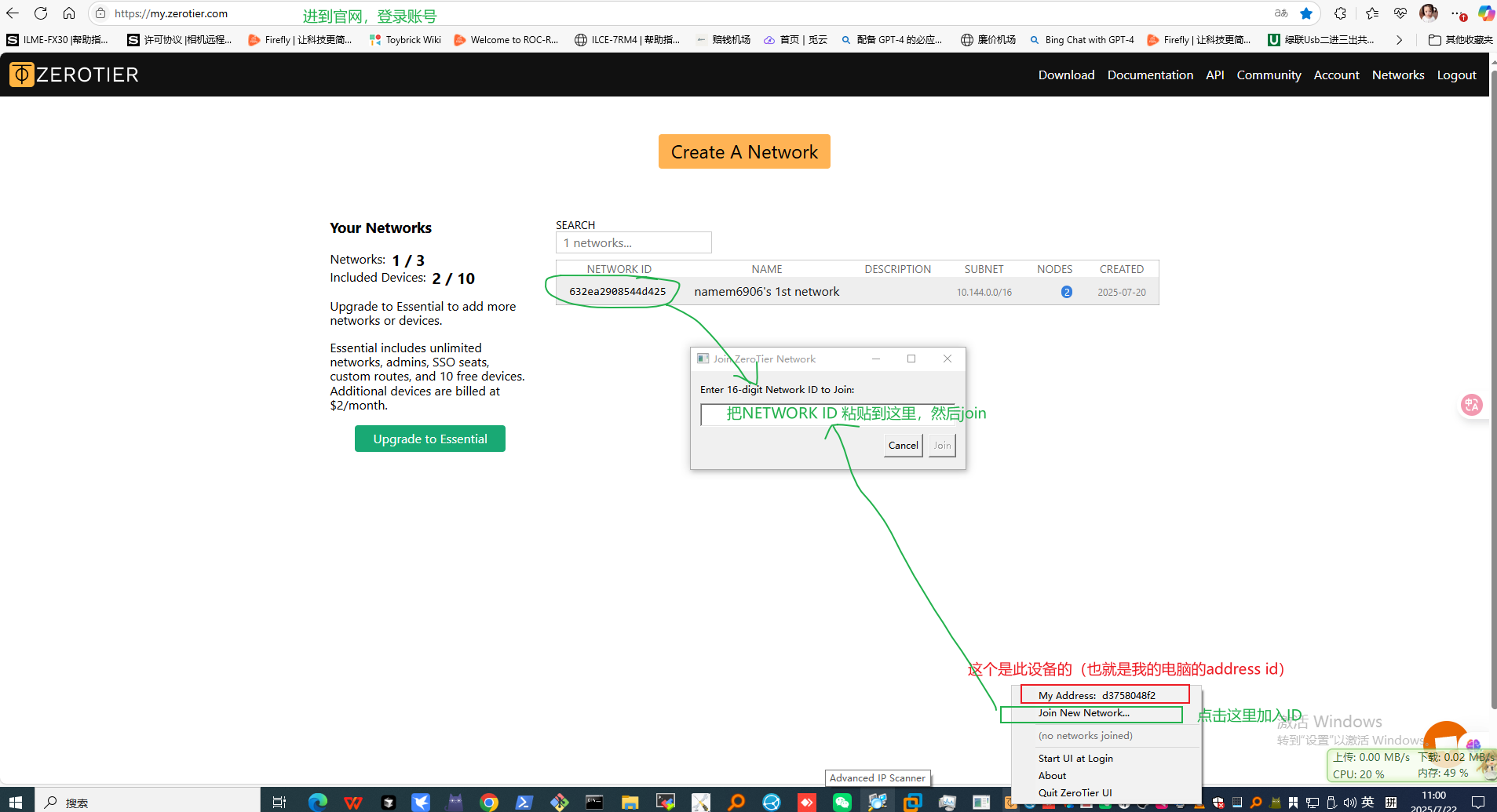

手机入网：ZeroTier | Download我在手机上下载了ZeroTier One的App，输入网络ID，轻松加入了网络。并且在my.zerotier.com官网后台的“Members”列表里，给我的手机勾选了“Auth?”，批准了它的加入。手机很快就获得了一个10.144.x.x开头的虚拟IP。电脑入网也是同理，在这里ZeroTier | Download下载电脑版的，安装之后打开，然后选择join New Network,把上面第一步生成的网络ID输入进去
在开发板上安装客户端：这是挑战的开始。我的RV1126是Buildroot制作的精简Linux系统，没有apt-get，连curl命令都没有。官方提供的一键安装脚本完全用不了。
攻克安装难关：我最终采用了最原始也最可靠的方法：
- 在电脑上Index of /dist/debian/bullseye/下载了ZeroTier的.deb安装包（armhf架构，兼容rv1126的armv7l架构开发板）。
- 在我的Ubuntu虚拟机里，用dpkg-deb -x命令解压这个.deb包，解压后，可以看到解压目录下的usr/sbin目录下的zerotier-one和zerotier-cli这两个最核心的可执行文件
- 将zerotier-one和zerotier-cli文件从Ubuntu虚拟机传输到开发板。我使用的是 adb push 命令，这个方式对于连接了USB的开发板来说非常方便。adb push zerotier-cli /root

启动服务与最终连接：为了避免每次都手动敲大量命令，我编写了一个Shell脚本，命名为push_stream_to_internet.sh，将所有在开发板上需要执行的命令都整合了进去。这个脚本帮我完成了移动文件、设置权限、创建开机自启服务、启动服务、并最终加入网络的所有操作。下面是这个脚本的完整内容：

#!/bin/sh

# --- 欢迎信息 ---
echo "============================================="
echo "===   ZeroTier 智能安装与启动脚本 v2.0   ==="
echo "============================================="
echo ""

# ----------------------------------------------------------------------
# 关键改动：增加端口健康检查与自动清理功能
# ----------------------------------------------------------------------
echo "--- 步骤 1/6: 健康检查：清理端口 9993 ---"
PID_TO_KILL=$(netstat -lnp | grep ':9993' | awk '{print $7}' | sed 's/\/.*//')

if [ -n "$PID_TO_KILL" ]; then
    echo "警告：端口 9993 已被进程 PID: $PID_TO_KILL 占用。正在强制终止..."
    kill -9 "$PID_TO_KILL"
    sleep 2
    echo "✅ 旧进程已清理。"
else
    echo "✅ 端口 9993 状态正常。"
fi
# ----------------------------------------------------------------------

# --- 文件检查与准备 ---
echo "--- 步骤 2/6: 检查 ZeroTier 执行文件 ---"
if [ ! -f "/usr/bin/zerotier-one" ]; then
    echo "在 /usr/bin/ 未找到zerotier-one，正在从源位置拷贝..."
    if [ -f "/mediamtx_v1.13.0_linux_armv7/zerotier-one" ]; then
        cp "/mediamtx_v1.13.0_linux_armv7/zerotier-one" "/usr/bin/zerotier-one"
    else
        echo "错误：在 /mediamtx_v1.13.0_linux_armv7 目录下也未找到 'zerotier-one' 文件！"
        exit 1
    fi
fi
echo "✅ 执行文件准备就绪。"


# --- 获取 Network ID ---
echo "--- 步骤 3/6: 配置 Network ID ---"
echo "请输入您的16位 ZeroTier Network ID，然后按回车："
read NETWORK_ID
if [ -z "$NETWORK_ID" ]; then
    echo "错误：Network ID 不能为空！"
    exit 1
fi

# --- 安装与配置 ---
echo "--- 步骤 4/6: 设置权限与目录 ---"
chmod +x /usr/bin/zerotier-one
mkdir -p /var/lib/zerotier-one
echo "✅ 完成"

echo "--- 步骤 5/6: 创建开机自启服务 ---"
cat > /etc/init.d/S99zerotier << EOF
#!/bin/sh
start() {
    echo "Starting ZeroTier One..."
    /usr/bin/zerotier-one -d
}
stop() {
    echo "Stopping ZeroTier One..."
    PID=\$(ps | grep '[z]erotier-one' | awk '{print \$1}')
    if [ ! -z "\$PID" ]; then kill \$PID; fi
}
case "\$1" in
    start) start ;;
    stop) stop ;;
    restart) stop; start ;;
    *) echo "Usage: \$0 {start|stop|restart}"; exit 1 ;;
esac
exit 0
EOF
chmod +x /etc/init.d/S99zerotier
echo "✅ 完成"

# --- 启动服务 ---
echo "--- 步骤 6/6: 启动服务并加入网络 ---"
/etc/init.d/S99zerotier start
sleep 3
zerotier-cli join "$NETWORK_ID"
echo "✅ '加入网络' 请求已发送！"
echo ""

# --- 最终提示 ---
echo "======================================================"
echo "🎉 恭喜！脚本执行完毕！"
echo "🚨【 最后一步，非常重要！】🚨"
echo "请立即登录 ZeroTier 官网后台 (my.zerotier.com)，"
echo "找到这台新设备，并把它前面的复选框打勾授权！"
echo "======================================================"

6.最终测试：在经历了一系列问题的排查后，我在开发板上运行zerotier-cli listnetworks，终于看到了梦寐以求的虚拟IP！然后，我在手机VLC里，输入了 rtsp://<开发板的虚拟IP>:8554/live/main_stream，看到了清晰的画面。成功！

四、遇到的问题与解决方案（踩坑全记录）🚧

这段旅程并非一帆风顺，我遇到了大大小小9个问题。正是解决了这些问题，才让我对嵌入式Linux和网络知识有了更深刻的理解。

问题1：开发板系统太精简，无法自动安装

现象: 在开发板上想用apt-get或curl一键安装ZeroTier，结果提示command not found。
原因分析: 我的RV1126是Buildroot构建的，为了追求极致的性能和最小的体积，系统里没有包含这些包管理器和下载工具。
解决方案: 手动部署。最终采用的方法是：在电脑上下载适配ARM架构的.deb包，在Ubuntu虚拟机中用dpkg-deb -x命令解压，从中提取出zerotier-one和zerotier-cli这两个最核心的可执行文件，再通过adb push命令传输到开发板上，并加入到环境变量,以便避免执行此他们的时候提示找不到此命令

问题2：在官网和GitHub上找不到预编译包

现象: 按照一些教程去ZeroTier官网或GitHub Releases页面下载，发现 .tar.gz 格式的通用二进制文件都消失了，只有源代码。
原因分析: ZeroTier官方调整了发布策略，不再提供显式的通用二进制包下载，这给非主流发行版的用户带来了困难。
解决方案: 曲线救国。既然找不到通用包，我就去找特定发行版（Debian）的包。我从下面的地址下载了armhf架构的.deb包，这成为了后续提取文件的基础。

下载地址: https://download.zerotier.com/dist/debian/bullseye/zerotier-one_1.12.2_armhf.deb

问题3：解压`.deb`包时，提示符号链接创建失败

现象: 在Ubuntu虚拟机里解压.deb包时，报错tar: ... Cannot create symlink: Operation not supported。
原因分析: 我当时偷懒，直接在Windows和Ubuntu的共享文件夹（VMware的hgfs）里进行解压。Windows的NTFS文件系统原生不支持Linux的符号链接（symlink），导致解压失败。
解决方案: 更换工作目录。将.deb文件从共享文件夹复制到Ubuntu自己的主目录（~/）下，这里的ext4文件系统完美支持所有Linux特性，再执行解压命令，问题解决。

问题4：启动服务时，报错端口9993被占用

现象: 运行启动命令后，报fatal error: cannot bind to local control interface port 9993。但用ps命令又可能看不到zerotier-one进程。
原因分析: 这是个“假死”现象。很可能是之前的进程异常崩溃，但它占用的网络端口没有被内核及时释放，成了一个“僵尸端口”。
解决方案: 精准定位并强行终止。使用netstat -anp | grep 9993命令，它能无视进程状态，直接查出是哪个进程ID（PID）占用了该端口。然后使用kill -9 <PID>命令，将这个“幽灵”进程彻底杀死，从而释放端口。

问题5：启动服务时，报错找不到TUN/TAP设备

现象: 解决了端口问题后，又出现新错误could not open TUN/TAP device: No such file or directory。
原因分析: 这是个更底层的系统问题。意味着我的Linux内核在编译时，就没有包含“虚拟网卡”（TUN）这个功能。ZeroTier依赖此功能才能工作。

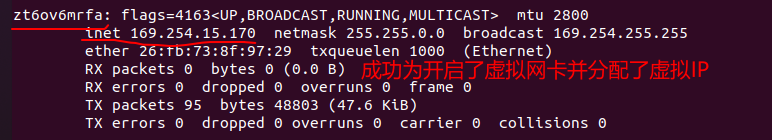

解决方案: 重新编译内核。我回到了Buildroot开发环境，执行make linux-menuconfig，进入内核配置菜单。按照路径Device Drivers -> Network device support，找到了Universal TUN/TAP device driver support选项，并将其设置为y（<*>，直接编译进内核），然后重新make生成新固件并烧录。在烧录重启进入到系统后，执行zerotier-one -d命令启动虚拟网卡，然后使用ifconfig命令，如果能看到一个名为ztxxx开头的网卡，这就代表成功了。（注意：需要提前将zerotier-one 移植到开发板内）

问题6：加入网络后，无法获取虚拟IP

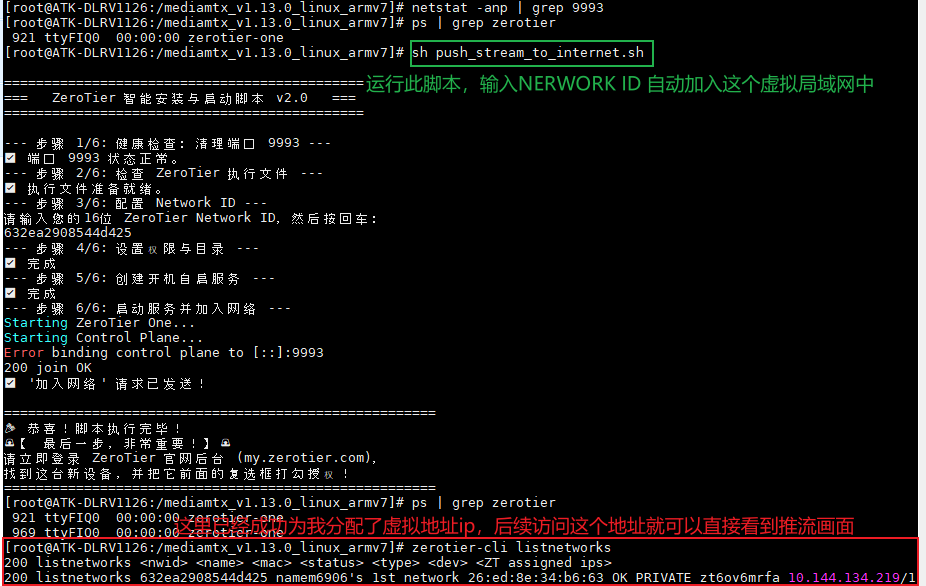

然后再次会到开发板终端执行zerotier-cli listnetworks，应该就能看到开发板成功获取到了虚拟IP

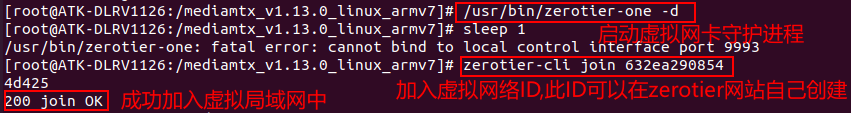

现象: 在开发板上执行zerotier-cli join <nwid>后返回200 join OK，但listnetworks命令的结果一直只有表头，没有任何网络信息。
```
# 解决前
[root@ATK-DLRV1126:~]# zerotier-cli listnetworks
200 listnetworks <nwid> <name> <mac> <status> <type> <dev> <ZT assigned ips>
```

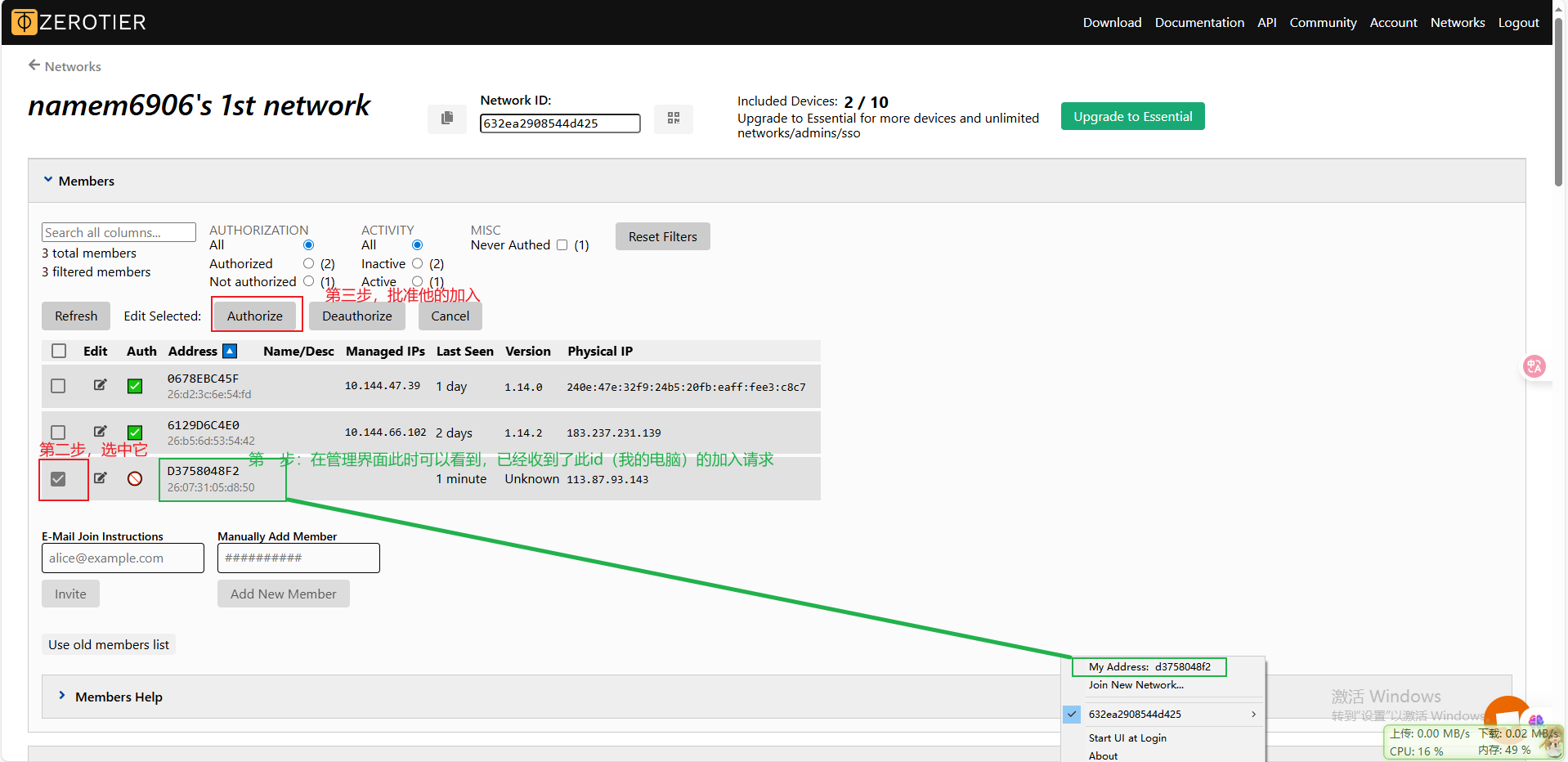

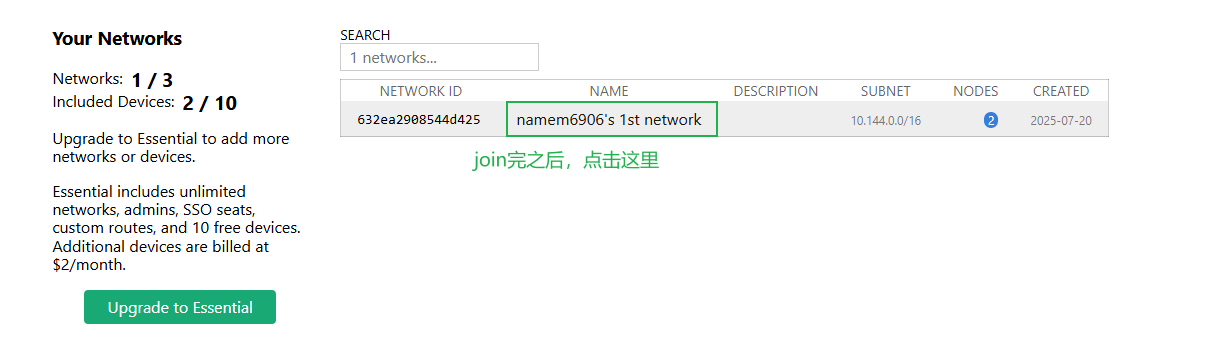

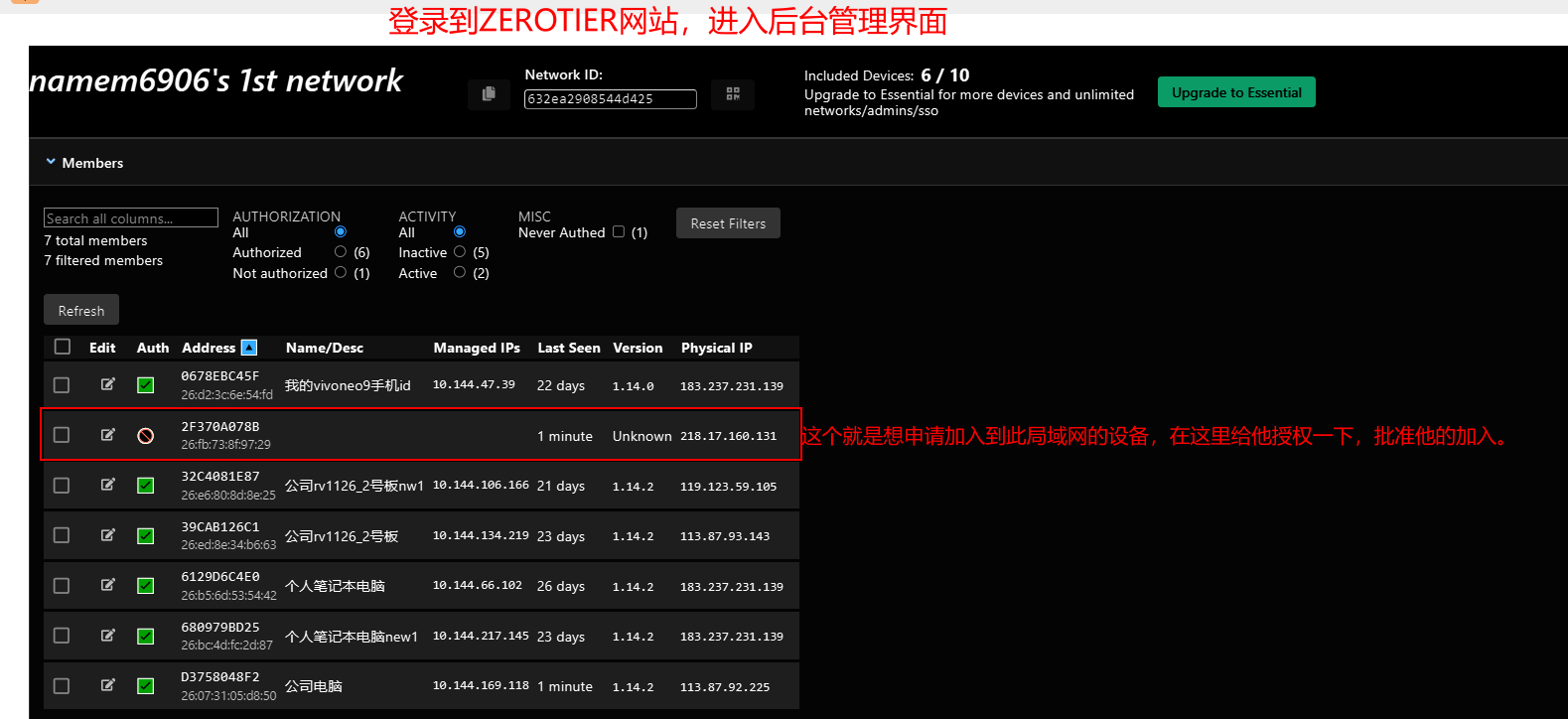

原因分析: 设备发出“敲门”请求后，我作为“房主”，没有在ZeroTier官网后台批准它进门,需要登陆zerotier网站，登陆账号后，进入后台管理，批准这个设备的加入请求。
解决：

问题7：远程视频画面花屏、卡顿严重

现象: 手机在4G网络下终于能看到画面了，但画质极差，满屏的马赛克和色块，根本无法正常观看。用zerotier-cli peers诊断，看到了RELAY状态
```
# 解决前
[root@ATK-DLRV1126:/]# zerotier-cli peers
200 peers
<ztaddr>     <ver>  <role> <lat> <link>   <lastTX> <lastRX> <path>
0678ebc45f -      LEAF     -1 RELAY
...
```
原因分析: 我的手机和开发板之间的连接模式是RELAY（中继），而不是DIRECT（直连）。数据通过服务器中转，延迟和带宽都极差，无法承载视频流。
解决方案: 优化网络，打通直连路径。我登录到开发板连接的路由器（天翼网关）后台，在“高级设置” -> “端口映射”功能里，为开发板的局域网IP（192.168.1.16）添加了一条规则，将UDP协议的9993端口转发出去。
- 虚拟服务名称: ZeroTier
- 局域网IP: 192.168.1.16
- 服务协议: UDP
- 内部端口: 9993
- 外部端口: 9993
- 下图为示例，具体的端口号和ip根据你们自己实际情况来
- ```
# 解决后
[root@ATK-DLRV1126:/]# zerotier-cli peers
200 peers
<ztaddr>     <ver>  <role> <lat> <link>   <lastTX> <lastRX> <path>
632ea29085 1.14.2 LEAF    265 DIRECT   4459     13116    35.209.122.2/28655
...
```

问题8：手机使用移动数据时无法连接ZeroTier

现象: 手机关掉WiFi用流量，ZeroTier App的连接开关打不开，并提示Not on Wi-Fi...。
原因分析: ZeroTier App为了防止误耗用户流量，默认设置只在Wi-Fi下工作。
解决方案: 修改App设置。在ZeroTier App的设置（右上角三个点）里，找到Use Mobile Data（允许使用移动数据）选项，并将其开启。

问题9：远程播放时，局域网无法同时观看

现象: 当手机通过ZeroTier观看视频时，局域网内的另一台电脑用VLC就无法打开视频流了。
原因分析: 性能瓶颈。我的ffmpeg命令使用的是CPU进行软件编码（libx264），这本身就消耗了大量CPU资源。当MediaMTX服务器需要同时服务两条视频流（一条给ZeroTier，一条给局域网）时，开发板的CPU和网络I/O不堪重负，导致无法响应新的连接请求。
解决方案: 承认性能极限。对于RV1126这样的嵌入式设备，同时进行实时编码和多路网络分发是一项沉重的任务。这个问题暂时作为性能极限来接受。后续优化的方向可以是利用硬件编码来解放CPU，或者降低视频流的码率和分辨率。

五、如何在远端查看开发板上接的摄像头的视频流：

1. 开发板已经启动并在后台运行了mediamtx流媒体服务器

2.ffmpeg一直在往外推流，将视频画面推向8554这个端口。示例：ffmpeg -f v4l2 -input_format mjpeg -video_size 640x480 -framerate 15 -i /dev/video45 \
-c:v libx264 -preset ultrafast -tune zerolatency \
-f rtsp -rtsp_transport tcp rtsp://127.0.0.1:8554/live/main_stream

3.执行push_stream_to_internet.sh脚本，保证开发板已经加入到Network ID,前面步骤已经介绍过

4.手机端打开zeroTier One软件，保持NETwork ID为加入状态，下面的status一定为OK，如果不是OK的话，检查一下是不是NETwork ID错了，或者去网站看一下是不是没有给此设备授权。如果加入成功，应该如下图所示

此时相当于你的手机和开发板已经加入了同一个虚拟局域网内（可以把NETwork ID理解成网关）

3.用手机端查看视频方法：打开vlc软件，打开串流，输入地址 rtsp://为开发板分配的虚拟地址:推流端口号/live/main_stream（请注意，这个端口号要和推流的端口地址保持一致，也就是ffmpeg -f v4l2 -input_format mjpeg -video_size 640x480 -framerate 15 -i /dev/video45 \
-c:v libx264 -preset ultrafast -tune zerolatency \
-f rtsp -rtsp_transport tcp rtsp://127.0.0.1:8554/live/main_stream这里面面8554，也要和路由器后台管理中设置的端口映射的那个端口号保持一致）

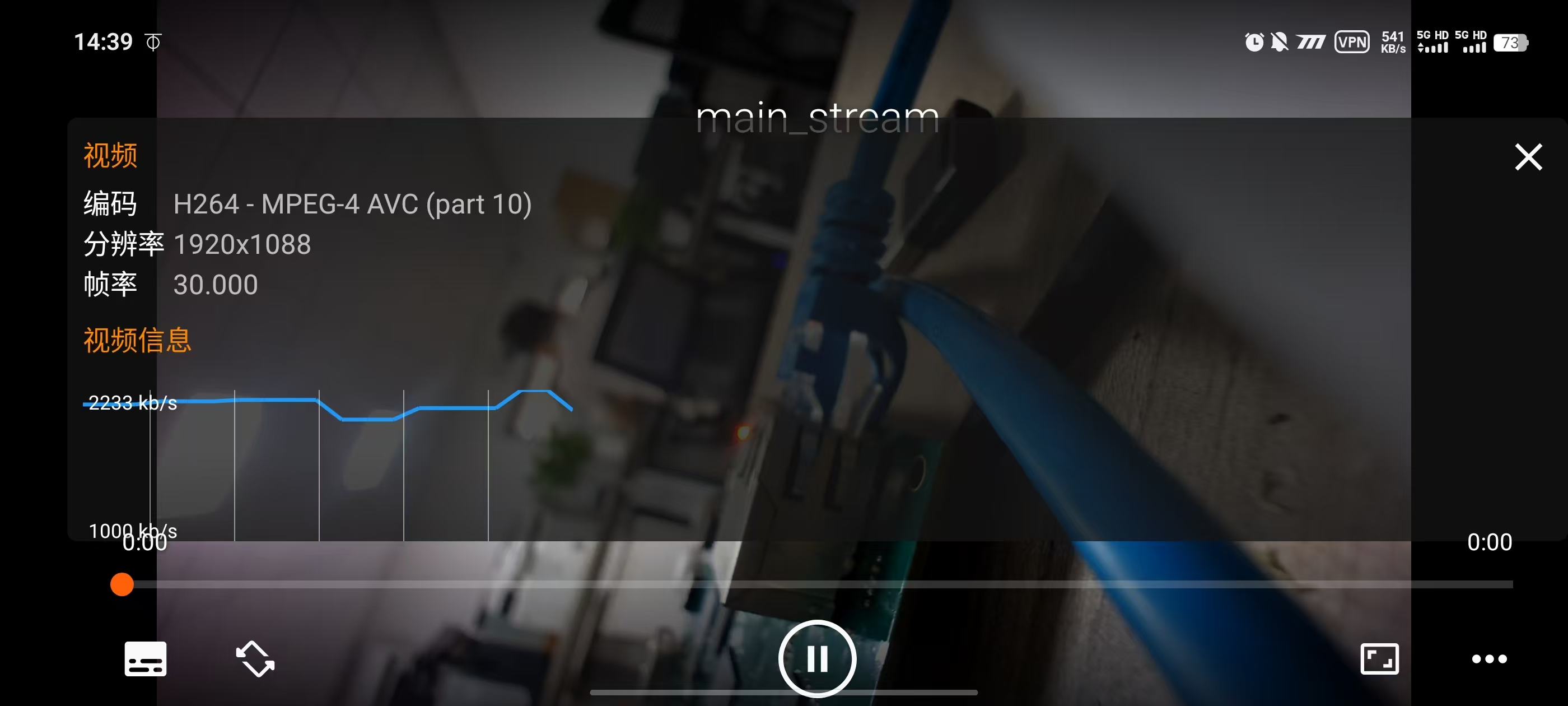

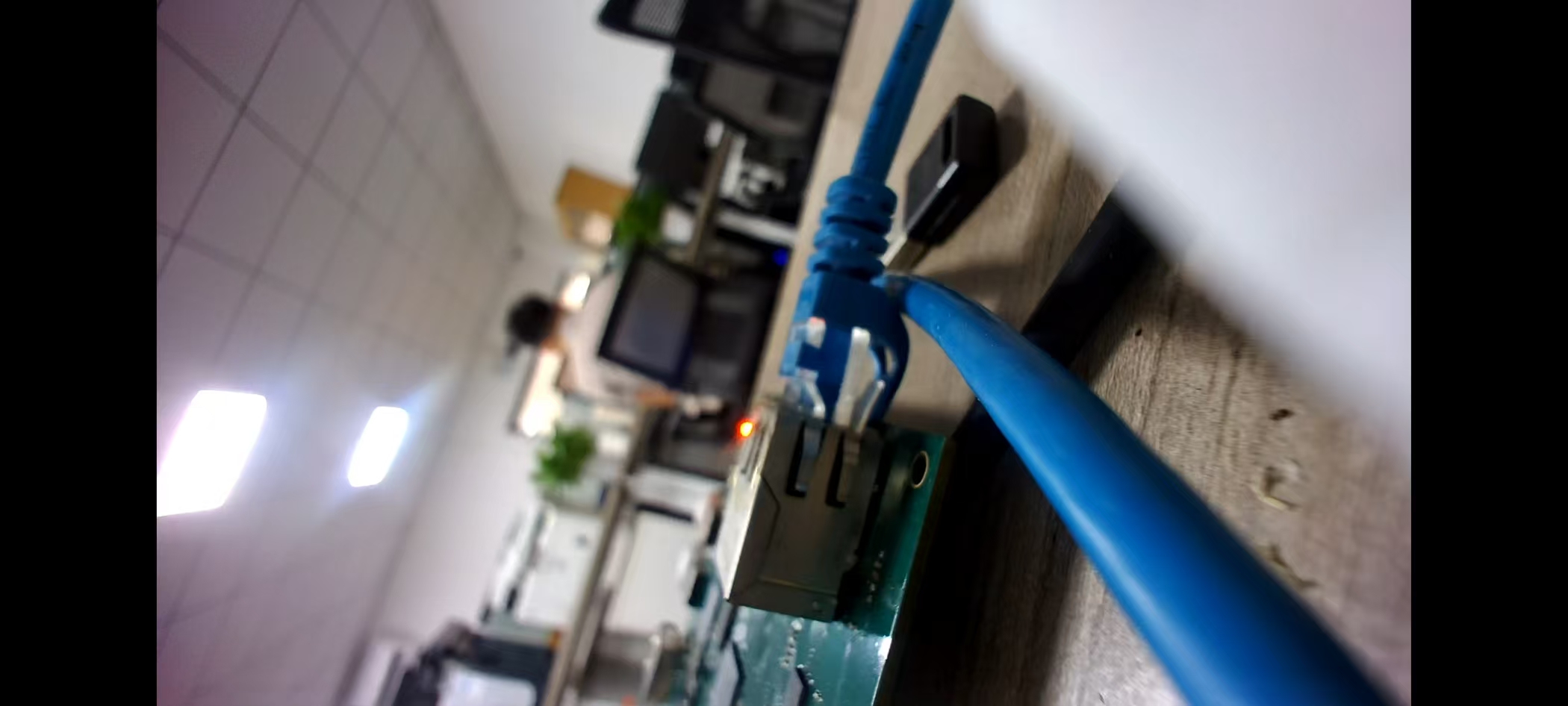

然后就可以看到开发板连接摄像头采集到的视频画面：

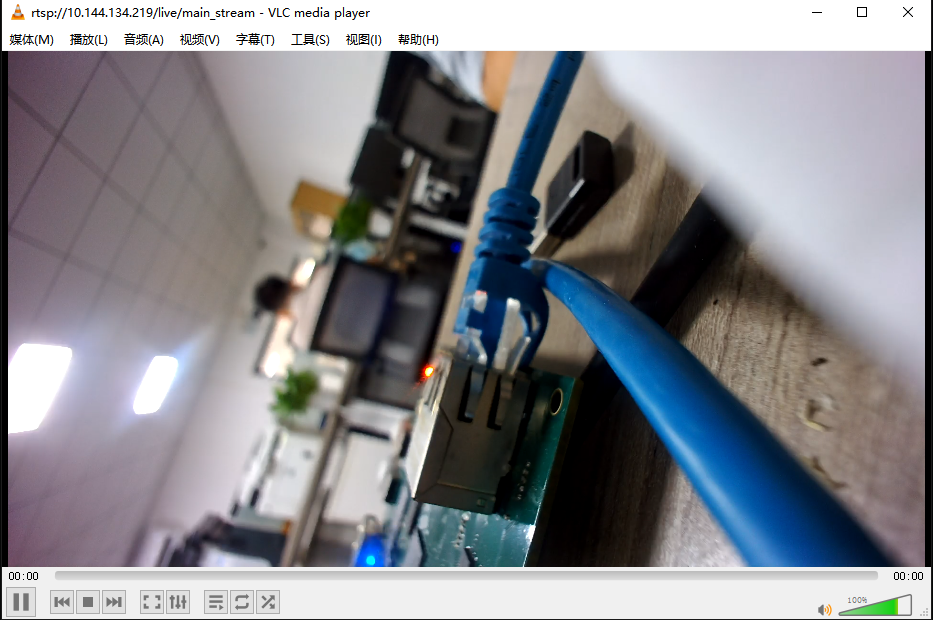

4.用电脑查看视频方法：打开vlc软件，打开网络串流，输入地址 rtsp://为开发板分配的虚拟地址:推流端口号/live/main_stream，即可正常观看，效果图如下：

六、流程梳理与原理总结

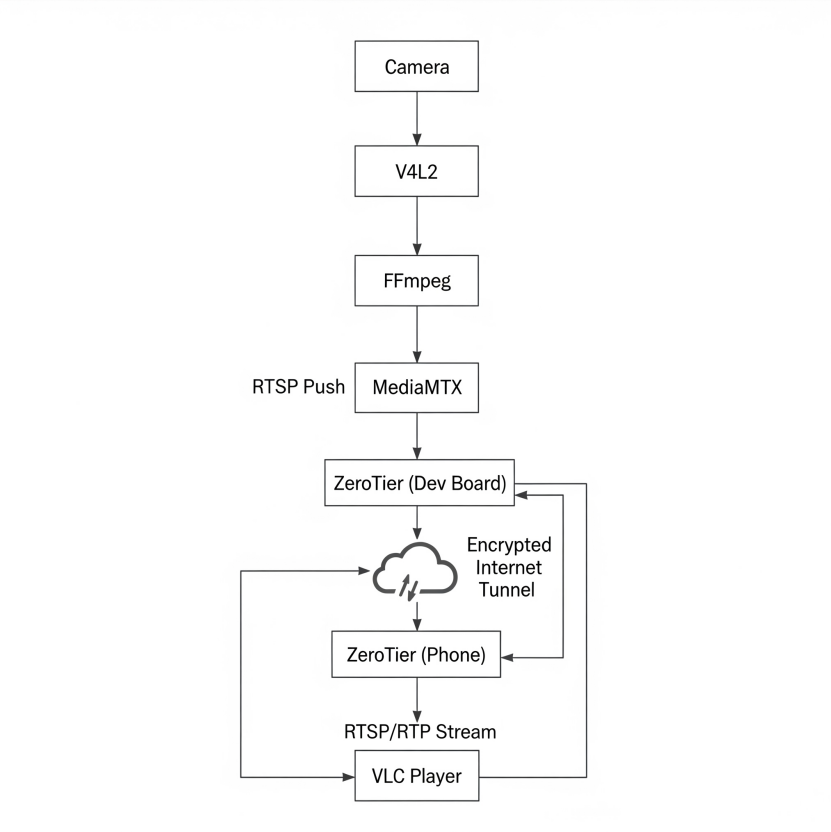

数据流转路径

摄像头 → [V4L2] → FFmpeg → **** → MediaMTX → [Linux网络栈] → ZeroTier虚拟网卡 → 互联网加密隧道 → 手机的ZeroTier虚拟网卡 → **** → VLC播放器

各环节角色解析

摄像头 (Camera): 作为整个流程的数据源头，它是一个硬件设备，负责捕捉现实世界的动态画面，并通过MIPI-CSI等高速接口，将原始的数字视频帧源源不断地送入开发板的SoC处理器中。
V4L2（Video for Linux 2）是 Linux 系统中用于处理视频设备的内核级 API 框架，全称为 “第二代 Linux 视频接口”。它为摄像头、视频采集卡、电视卡等视频设备提供了统一的软件接口，支持：视频捕获（从摄像头获取图像），视频输出（向设备发送视频），视频压缩 / 解压缩。应用程序通过 V4L2 接口与硬件交互，无需关心底层设备细节，实现了跨硬件的兼容性。常见的视频工具（如 Cheese、ffmpeg）和开发库（如 OpenCV）都依赖 V4L2 与摄像头通信。控制设备参数（如亮度、帧率、分辨率）
FFmpeg: 这是系统的核心处理引擎。它扮演着“采集、编码与推送”的多重角色。首先，它通过V4L2接口与内核驱动交互，获取摄像头的原始视频帧；接着，它利用CPU（或硬件编码器）将这些原始帧实时压缩成高效的H.264网络视频格式；最后，它作为一个RTSP客户端，主动将编码好的视频流推送到本地的MediaMTX服务器。
MediaMTX: 这是一个轻量级的流媒体分发中心。它作为“信号塔”，接收来自FFmpeg的本地推流，并按照RTSP/RTP标准协议进行管理。它时刻准备着，随时响应来自公网的播放请求，并将视频流分发给任何合法的客户端。
ZeroTier虚拟网卡与服务 (开发板端): 这是数据的**“隧道入口”与“加密官”**。当MediaMTX向外发送视频流时，Linux网络协议栈会将数据包路由到ZeroTier创建的虚拟网卡。此时，在后台运行的ZeroTier服务会拦截这些数据包，对其进行端到端加密和封装，然后通过物理网卡发送到互联网。
互联网加密隧道 (Encrypted Tunnel): 这是ZeroTier建立的**“私人点对点高速公路”**。借助UDP打洞等NAT穿透技术，视频数据包在这条加密通道中，安全、高效地从您的开发板直接穿梭到您手机所在的网络，尽可能避免了服务器中转带来的延迟。
手机的ZeroTier虚拟网卡与服务 (手机端): 这是数据的**“隧道出口”与“解密官”**。手机的ZeroTier服务接收从隧道传来的加密数据包，将其解密并还原成标准的IP数据包，然后注入到手机的ZeroTier虚拟网卡中。对于手机操作系统和VLC来说，这些数据包看起来就像是来自同一个局域网。
VLC播放器 (VLC Player): 作为最终的**“显示终端”**，它向开发板的ZeroTier虚拟IP地址发起RTSP播放请求。在收到由ZeroTier解密后的RTP视频流数据后，VLC负责对其进行解码，并将生动的画面呈现在您的手机屏幕上。

核心原理解析

这套方案的精髓在于分层解耦与网络虚拟化。其原理可以概括为：首先，在开发板这个“孤岛”上，利用 FFmpeg 和 MediaMTX 搭建一个功能完备但仅限本地访问的RTSP“电视台”。然后，通过 ZeroTier 这项网络虚拟化技术，建立一个跨越广域网的加密虚拟局域网，相当于为这个“孤岛”和您的手机之间修建了一座“私密跨海大桥”。最后，您的手机VLC播放器，通过这座桥梁分配到的虚拟IP地址，直接、安全地“收看”这个本地电视台的节目，从而以一种优雅且高效的方式实现了安全的公网远程监控。

七：心得体会

经历了上述所有挑战后，我终于实现了最初的目标。现在，无论我身在何处，只要手机有网络，就能随时打开VLC，输入 rtsp://为开发板分配的虚拟地址:推流端口号/live/main_stream，看到RV1126上的摄像头采集到的实时画面。

这套推流方案有以下优点：

高度安全 ：无需在路由器上暴露任何公网端口，所有视频流都经过端到端加密，只有您授权的设备才能访问，从根本上杜绝了被攻击的风险。
零成本运行 ：核心软件（ZeroTier, FFmpeg等）完全免费，没有商业摄像头常见的云存储或月度订阅费用，实现了永久的免费远程访问。
数据主权与灵活性 ： 完全控制自己的视频数据，它不会上传到任何第三方服务器。同时，整套系统不受任何厂商限制，您可以自由更换硬件、软件和定制功能。
强大的网络适应性 ： 无需公网IP，无论您家里的网络环境多么复杂，也无论您的手机在任何地方（4G、5G、Wi-Fi），都可以通过一个固定的虚拟IP地址稳定连接。
