Linux驱动之platform 总线设备注册流程分析

#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/ioport.h>

#define MEM_START_ADDR 0xFDD60000
#define MEM_END_ADDR 0xFDD60004
#define IRQ_NUMBER 101

static struct resource my_resources[] = {
    {
        .start = MEM_START_ADDR, // 内存资源起始地址
        .end = MEM_END_ADDR,     // 内存资源结束地址
        .flags = IORESOURCE_MEM, // 标记为内存资源
    },
    {
        .start = IRQ_NUMBER,     // 中断资源号
        .end = IRQ_NUMBER,       // 中断资源号
        .flags = IORESOURCE_IRQ, // 标记为中断资源
    },
};

static void my_platform_device_release(struct device *dev)
{
    // 释放资源的回调函数
}

static struct platform_device my_platform_device = {
    .name = "my_platform_device",              // 设备名称
    .id = -1,                                  // 设备ID
    .num_resources = ARRAY_SIZE(my_resources), // 资源数量
    .resource = my_resources,                  // 资源数组
    .dev.release = my_platform_device_release, // 释放资源的回调函数
};

static int __init my_platform_device_init(void)
{
    int ret;

    ret = platform_device_register(&my_platform_device); // 注册平台设备
    if (ret)
    {
        printk(KERN_ERR "Failed to register platform device\n");
        return ret;
    }

    printk(KERN_INFO "Platform device registered\n");
    return 0;
}

static void __exit my_platform_device_exit(void)
{
    platform_device_unregister(&my_platform_device); // 注销平台设备
    printk(KERN_INFO "Platform device unregistered\n");
}

module_init(my_platform_device_init);
module_exit(my_platform_device_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("fangchen");

这里我们需要梳理的核心代码就是： ret = platform_device_register(&my_platform_device)

API分析- platform_device_register(&my_platform_device)

直接上源码，如下：

/**
 * platform_device_register - add a platform-level device
 * @pdev: platform device we're adding
 */
int platform_device_register(struct platform_device *pdev)
{
	device_initialize(&pdev->dev);
	arch_setup_pdev_archdata(pdev);
	return platform_device_add(pdev);
}
EXPORT_SYMBOL_GPL(platform_device_register);

如注释说明，这个方法就是把平台总线设备，添加到platform 总线上去

步骤 - device_initialize(&pdev->dev);

这个API 不就是在总线下注册设备及设备注册流程分析里面重点分析的设备初始化部分内容嘛，这里暂不分析。

void device_initialize(struct device *dev)
{
    dev->kobj.kset = devices_kset;  // 设置设备所属的kset
    kobject_init(&dev->kobj, &device_ktype); // 初始化kobject
    INIT_LIST_HEAD(&dev->dma_pools); // 初始化DMA池链表
    mutex_init(&dev->mutex); // 初始化互斥锁
    lockdep_set_novalidate_class(&dev->mutex);
    spin_lock_init(&dev->devres_lock); // 初始化自旋锁
    INIT_LIST_HEAD(&dev->devres_head); // 初始化资源链表
    device_pm_init(dev); // 初始化电源管理
    set_dev_node(dev, -1); // 设置NUMA节点
}

二、核心步骤 platform_device_add

先上源码，供后面内容分析、理解：

// 参考 drivers/base/platform.c
int platform_device_add(struct platform_device *pdev)
{
    int i, ret = 0;

    // 1. 参数有效性检查
    if (!pdev)
        return -EINVAL;

    // 2. 设置设备的父设备（如果未指定，则默认为平台总线）
    if (!pdev->dev.parent)
        pdev->dev.parent = &platform_bus; // 默认父设备是平台总线:cite[3]:cite[5]

    // 3. 将设备绑定到平台总线类型
    pdev->dev.bus = &platform_bus_type; // 指定设备所属的总线类型:cite[3]:cite[5]

    // 4. 根据设备ID设置设备的全名
    if (pdev->id != -1)
        dev_set_name(&pdev->dev, "%s.%d", pdev->name, pdev->id); // 例如 "serial0"
    else
        dev_set_name(&pdev->dev, "%s", pdev->name); // 例如 "my-device":cite[3]:cite[5]

    // 5. 遍历并处理设备提供的所有资源（resources）
    for (i = 0; i < pdev->num_resources; i++) {
        struct resource *p, *r = &pdev->resource[i]; // 获取第i个资源

        // 如果资源没有名称，使用设备名作为资源名
        if (r->name == NULL)
            r->name = dev_name(&pdev->dev);

        // 为资源寻找合适的父资源树（iomem_resource 或 ioport_resource）
        p = r->parent;
        if (!p) {
            if (resource_type(r) == IORESOURCE_MEM)       // 内存资源
                p = &iomem_resource;
            else if (resource_type(r) == IORESOURCE_IO)   // I/O端口资源
                p = &ioport_resource;
            // 对于IRQ等资源，可能不需要父资源
        }

        // 将资源插入到全局资源树中，防止冲突
        if (p && insert_resource(p, r)) { // 插入资源失败
            printk(KERN_ERR "%s: failed to claim resource %d\n",
                   dev_name(&pdev->dev), i);
            ret = -EBUSY;
            goto failed; // 跳转到错误处理
        }
    }

    // 6. 最终通过设备模型的核心函数将设备添加到内核
    ret = device_add(&pdev->dev); // 这会创建sysfs条目，触发热插拔事件，并尝试绑定驱动:cite[3]:cite[4]:cite[5]
    if (ret == 0)
        return ret;

failed: // 错误处理路径
    // 逆向操作，释放之前已经申请的资源
    while (--i >= 0) {
        struct resource *r = &pdev->resource[i];
        unsigned long type = resource_type(r);

        if (type == IORESOURCE_MEM || type == IORESOURCE_IO)
            release_resource(r); // 释放资源
    }

    return ret;
}

核心功能

platform_device_add 主要完成以下工作：

参数检查：确保传入的platform_device结构体有效。
设置设备父总线和总线类型：若无指定父设备，则默认设置为平台总线（platform_bus），并将设备总线类型设置为platform_bus_type。
设备命名：根据设备ID（pdev->id）设置设备的名称。
资源管理：将设备提供的资源（如内存、I/O、中断等）注册到内核全局资源树中，防止冲突并由内核统一管理。
设备添加：最终通过device_add函数将设备添加到设备模型中，使其对用户空间和驱动程序可见。

函数执行流程

platform_device_add 函数的执行流程大致如下，你可以通过下面的流程图来快速了解其整体运作过程：

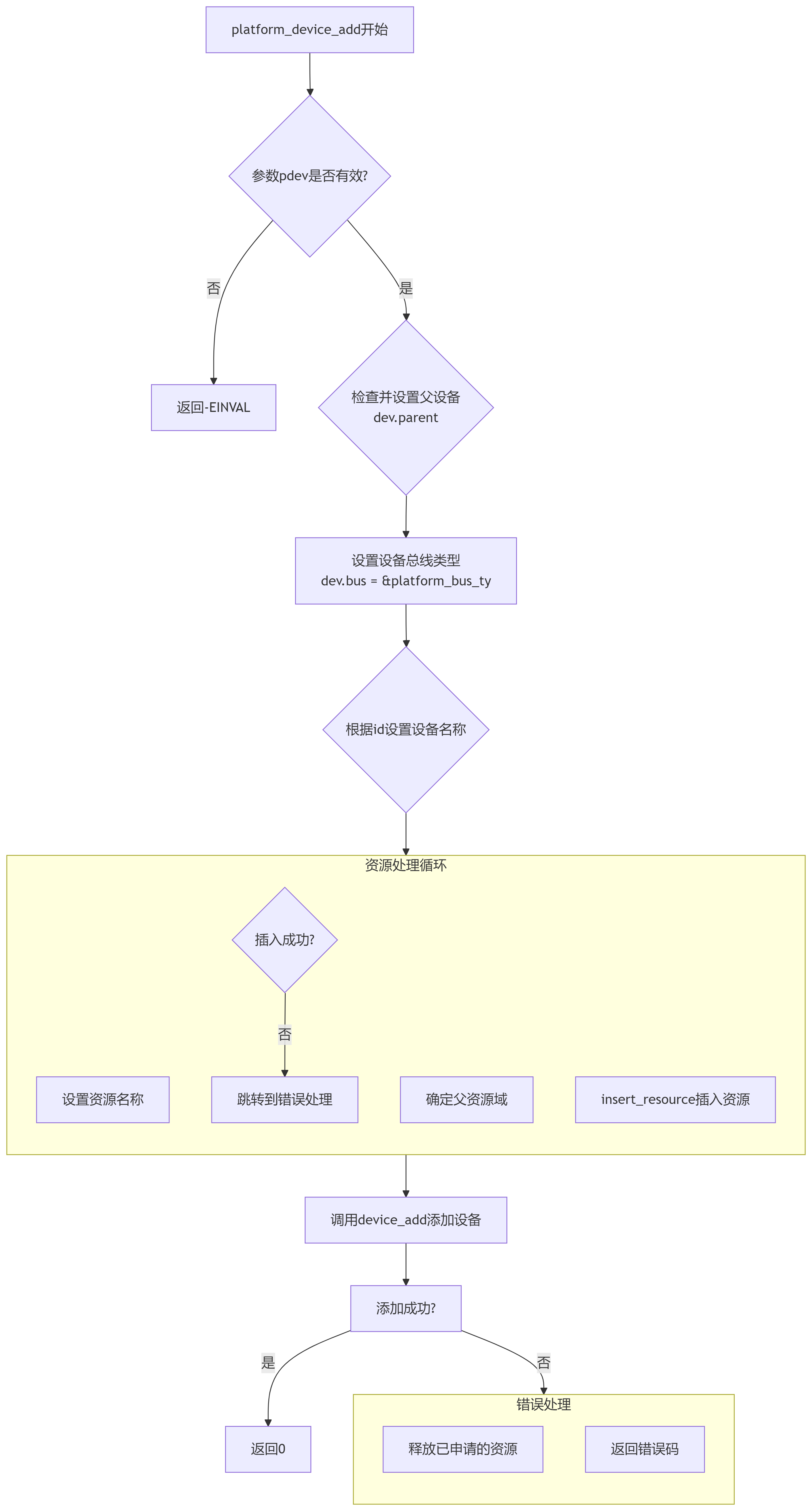

在这里插入图片描述
下面是流程中几个关键步骤的详细说明：
设置设备父总线和总线类型
若设备的父设备（pdev->dev.parent）未指定，则将其父设备设置为全局变量platform_bus，并将设备的总线类型设置为platform_bus_type，这表明该设备挂载在平台总线上。

if (!pdev->dev.parent)
    pdev->dev.parent = &platform_bus;
pdev->dev.bus = &platform_bus_type;

我们看看platform_bus 是如何定义的，如下：

struct device platform_bus = {
	.init_name	= "platform",
};

哈哈，这说明，默认情况下就是绑定到：/system/bus/platorm 下面，当前文件作为父设备目录。

对于 platform_bus_type 理解，可以参考之前文章驱动-注册自己的总线并创建属性文件
中的 bus_type 结构体详解内容。

设备命名
根据设备ID（pdev->id）的不同，采用两种方式为设备命名：

如果id不是-1，设备名称格式为"name.id"（例如"serial.0"）。
如果id是-1，则直接使用pdev->name作为设备名称（例如"my-device"）。
这个名称是驱动和设备匹配的关键依据之一。

这里首先看一下平台设备注册代码中的platform_device 结构体定义内容：

static struct platform_device my_platform_device = {
    .name = "my_platform_device",              // 设备名称
    .id = -1,                                  // 设备ID
    .num_resources = ARRAY_SIZE(my_resources), // 资源数量
    .resource = my_resources,                  // 资源数组
    .dev.release = my_platform_device_release, // 释放资源的回调函数
};

static int __init my_platform_device_init(void)
{
    int ret;

    ret = platform_device_register(&my_platform_device); // 注册平台设备

对于 platform_device 设备定义里面有个id ，设备id 定义。
源码里面是这样设计的，如下：

switch (pdev->id) {
	default:
		dev_set_name(&pdev->dev, "%s.%d", pdev->name,  pdev->id);
		break;
	case PLATFORM_DEVID_NONE:
		dev_set_name(&pdev->dev, "%s", pdev->name);
		break;
	case PLATFORM_DEVID_AUTO:
		/*
		 * Automatically allocated device ID. We mark it as such so
		 * that we remember it must be freed, and we append a suffix
		 * to avoid namespace collision with explicit IDs.
		 */
		ret = ida_simple_get(&platform_devid_ida, 0, 0, GFP_KERNEL);
		if (ret < 0)
			goto err_out;
		pdev->id = ret;
		pdev->id_auto = true;
		dev_set_name(&pdev->dev, "%s.%d.auto", pdev->name, pdev->id);
		break;
	}

那么实际结果，可以看看如下：

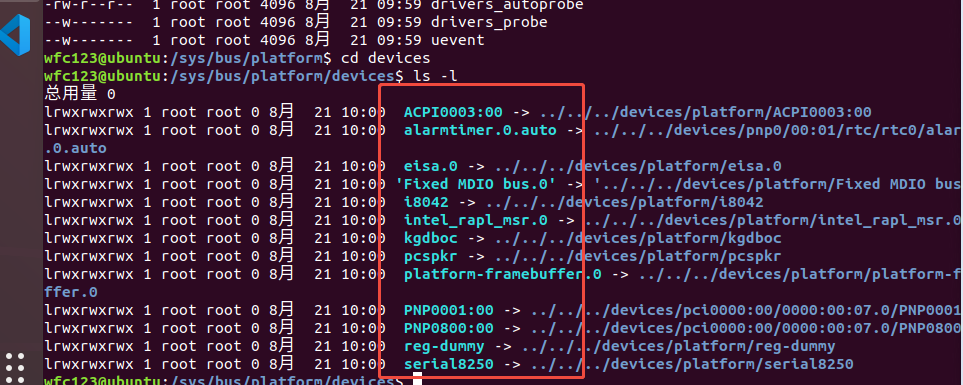

在这里插入图片描述

资源管理（核心步骤）

这是platform_device_add相较于通用device_add的特有且关键步骤3。

函数遍历pdev->resource数组（资源数量由pdev->num_resources指定）。
为每个资源（struct resource *r）设置名称（若未设置，则使用设备名称）。
根据资源类型（flags，如IORESOURCE_MEM, IORESOURCE_IO, IORESOURCE_IRQ）为其指定父资源域（parent），例如iomem_resource用于IORESOURCE_MEM。
调用insert_resource(p, r)将资源插入内核的全局资源树。这一步确保了设备资源的唯一性，避免了资源冲突。如果插入失败（例如资源已被占用），则跳转到错误处理路径。

添加到设备模型
最终，通过调用device_add(&pdev->dev)将设备添加到设备模型层次结构中35。这会：

将设备注册到内核的设备列表（kobject）。
在sysfs中创建对应的设备入口点。
触发内核尝试为该设备寻找并绑定匹配的驱动（如果驱动已注册，则会调用驱动的probe函数）。

对于添加逻辑可以参考：在总线下注册设备及设备注册流程分析中的 device_add 添加设备到系统里面去知识点

关键数据结构

要理解这些函数，需要了解它们操作的核心结构体：之前驱动-平台总线-platform设备注册platform驱动注册篇里面描述过结构体：struct platform_device 和 struct resource，这是核心结构体，方便理解api 和代码业务分析的。
struct platform_device (在 include/linux/platform_device.h 中定义):

struct platform_device {
    const char      *name;       // 设备名称，用于与驱动匹配
    int             id;          // 实例ID（如同一类型设备多个实例），-1表示唯一
    struct device   dev;         // 内嵌的通用设备结构体，包含大量核心信息
    u32             num_resources; // 资源数量
    struct resource *resource;   // 指向资源数组的指针，描述设备使用的硬件资源（内存区域、中断号等）:cite[1]:cite[2]
    // ... 其他字段如 archdata, of_node, driver_override 等
};

struct resource (在 include/linux/ioport.h 中定义):

struct resource {
    resource_size_t start;      // 资源的起始地址（物理地址、中断号）
    resource_size_t end;        // 资源的结束地址
    const char *name;           // 资源名称
    unsigned long flags;        // 资源类型和属性标志（如下）
    // ... 资源树链表指针
};

flags 的重要标志：

IORESOURCE_MEM：内存映射的资源。
IORESOURCE_IO：I/O端口映射的资源。
IORESOURCE_IRQ：中断资源。
IORESOURCE_DMA：DMA资源1。

要点与注意事项

设备与驱动的匹配：
设备注册后，内核会在合适的时机（设备注册后或驱动注册后）通过平台总线 (platform_bus_type) 的匹配函数 (platform_match) 来尝试将设备与已注册的驱动进行匹配。匹配策略通常优先比较设备树兼容性 (of_driver_match_device)，然后是ID表 (id_table)，最后是设备名称和驱动名称的字符串比较 (strcmp(pdev->name, drv->name))。

注册顺序：
虽然Linux设备模型在一定程度上能处理设备和驱动注册的先后顺序（后注册的一方会触发匹配），但通常推荐先注册设备 (platform_device_register)，再注册驱动 (platform_driver_register)。这在某些初始化阶段或依赖资源的场景下更为可靠。

三、注册总线之前要先注册设备实例-platform_bus_init-device_register

之前我们了解 platform总线注册流程分析，里面为什么需要创建一个device，如下源码：就是在注册平台总线的时候，为什么执行 device_register(&platform_bus); 创建设备一次。

int __init platform_bus_init(void)
{
	int error;

	early_platform_cleanup();

	error = device_register(&platform_bus);
	if (error) {
		put_device(&platform_bus);
		return error;
	}
	error =  bus_register(&platform_bus_type);
	if (error)
		device_unregister(&platform_bus);

	return error;
}

原因：
device_register(&platform_bus) 里面的 platform_bus 定义如下：

struct device platform_bus = {
	.init_name	= "platform",
};

那么执行的结果就是创建了 /sys/devices/platform 目录，在 /sys/devices/ 目录下创建了platform目录。继续看platform_device 注册流程源码：

// 参考 drivers/base/platform.c
int platform_device_add(struct platform_device *pdev)
{
    int i, ret = 0;

    // 1. 参数有效性检查
    if (!pdev)
        return -EINVAL;

    // 2. 设置设备的父设备（如果未指定，则默认为平台总线）
    if (!pdev->dev.parent)
        pdev->dev.parent = &platform_bus; // 默认父设备是平台总线

这里要讲解的就是这个，如下：
pdev->dev.parent = &platform_bus; // 默认父设备是平台总线:cite[3]:cite[5]

所以所有的子设备都放在了 /sys/devices/platform 目录下作为子目录统一管理了。

总结

Linux驱动之platform 总线设备注册流程分析流程，对比总线下设备注册，思路其实都是一样的。 platform_device 只是作为一类来具体说明，典型应用而已。
看数据结构，platform_device 里面有成员变量 struct device dev; platform_device_add 添加platform设备最终也是走到了device_add，所以平台平台总线设备其实就是总线设备的一次封装。无论结构体还是注册都是封装了一层而已。
