设备模型开篇，先理解基本框架kobject和kset

前言

这里是kobject/kset 基础知识了解，也是设备模型开篇。设备模型可以让大家更好理解前面学习的知识，也可以为后面知识点做铺垫。

参考资料

迅为_RK3568_设备模型

一、Linux设备模型基本框架

Linux设备模型是内核提供的一个抽象层，用于描述系统中设备的层次结构和相互关系。其核心目的是：

统一设备表示和管理
支持设备的热插拔
提供用户空间接口(sysfs)
实现电源管理
支持设备驱动自动加载

设备模型的核心数据结构包括：

kobject：基础对象，提供引用计数和sysfs接口
kset：kobject的集合
ktype：定义kobject的类型行为
device：表示具体设备
device_driver：表示设备驱动
bus_type：表示总线类型
class：设备分类

二、kobject详解

kobject 创建

kobject是设备模型中最基础的结构体，定义在<linux/kobject.h>中：

struct kobject {
    const char      *name;          // 对象名称(sysfs中显示)
    struct list_head entry;         // 链表节点
    struct kobject   *parent;       // 父对象
    struct kset      *kset;         // 所属的kset
    struct kobj_type *ktype;        // 对象类型
    struct kernfs_node *sd;         // sysfs目录项
    struct kref      kref;          // 引用计数
    unsigned int state_initialized:1; // 初始化状态
};

看看代码示例：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/slab.h>
#include <linux/configfs.h>
#include <linux/kernel.h>
#include <linux/kobject.h>

// 定义了三个kobject指针变量：mykobject01、mykobject02、mykobject03
struct kobject *mykobject01;
struct kobject *mykobject02;
struct kobject *mykobject03;

// 定义了一个kobj_type结构体变量mytype，用于描述kobject的类型。
struct kobj_type mytype;
// 模块的初始化函数
static int mykobj_init(void)
{
    int ret;
    // 创建kobject的第一种方法
    // 创建并添加了名为"mykobject01"的kobject对象，父kobject为NULL
    mykobject01 = kobject_create_and_add("mykobject01", NULL);
    // 创建并添加了名为"mykobject02"的kobject对象，父kobject为mykobject01。
    mykobject02 = kobject_create_and_add("mykobject02", mykobject01);

    // 创建kobject的第二种方法
    // 1 使用kzalloc函数分配了一个kobject对象的内存
    mykobject03 = kzalloc(sizeof(struct kobject), GFP_KERNEL);
    // 2 初始化并添加到内核中，名为"mykobject03"。
    ret = kobject_init_and_add(mykobject03, &mytype, NULL, "%s", "mykobject03");

    return 0;
}

// 模块退出函数
static void mykobj_exit(void)
{
    // 释放了之前创建的kobject对象
    kobject_put(mykobject01);
    kobject_put(mykobject02);
    kobject_put(mykobject03);
}

module_init(mykobj_init); // 指定模块的初始化函数
module_exit(mykobj_exit); // 指定模块的退出函数

MODULE_LICENSE("GPL");   // 模块使用的许可证
MODULE_AUTHOR("fangchen"); // 模块的作者

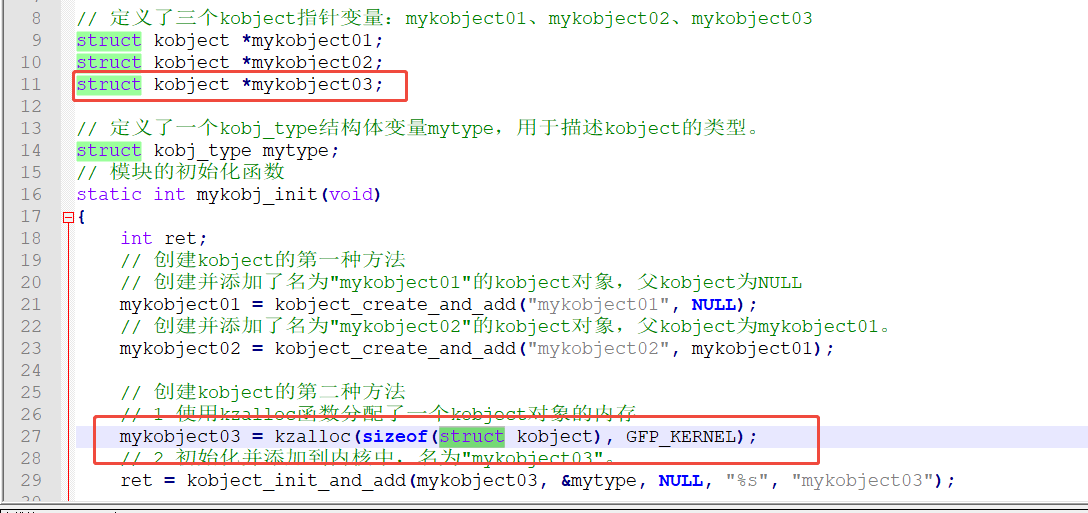

kobject 创建方法

在Linux内核中，kobject_create_and_add和kobject_init_and_add都是用于创建和注册kobject的API，但它们的用途和实现方式有显著区别。以下是两者的对比分析：

kobject_create_and_add 方法

功能

自动分配内存：动态创建一个kobject对象（包括内存分配），并直接将其添加到内核对象层次结构中。
简化流程：适用于不需要自定义kobject初始化的场景，由内核自动完成内存管理和基本初始化。

原型

struct kobject *kobject_create_and_add(const char *name, struct kobject *parent);

特点

内存管理：内部调用kzalloc分配内存，返回的kobject指针由调用者通过kobject_put()释放。
默认初始化：自动设置引用计数（kref_init）、初始化链表、设置默认属性（sysfs_ops）等。
典型用途：快速创建简单的kobject，例如在模块中暴露一个顶层目录或子目录。

示例

struct kobject *kobj = kobject_create_and_add("my_kobj", NULL);
if (!kobj) {
    // 错误处理
}
// 使用后需释放
kobject_put(kobj);

kobject_init_and_add 方法

功能

手动管理内存：对已分配的kobject（通常是嵌入在更大结构体中的成员）进行初始化并注册。
灵活控制：允许调用者完全控制kobject的内存来源和部分初始化参数。

原型

int kobject_init_and_add(struct kobject *kobj, struct kobj_type *ktype,
                         struct kobject *parent, const char *fmt, ...);

特点

内存由调用者提供：kobj必须指向已分配的内存（通常是静态变量或嵌入在其他结构体中）。
需指定kobj_type：必须提供ktype参数，定义该kobject的行为（如释放函数、属性操作等）。
典型用途：需要将kobject嵌入到自定义结构体时（如设备驱动中的私有数据）。

示例

struct my_struct {
    struct kobject kobj;
    int data;
};
struct my_struct *obj = kzalloc(sizeof(*obj), GFP_KERNEL);
if (!obj) {
    // 错误处理
}
// 初始化并注册
int ret = kobject_init_and_add(&obj->kobj, &my_ktype, NULL, "my_kobj");
if (ret) {
    kfree(obj);
    // 错误处理
}
// 释放时需通过ktype中的release函数处理
kobject_put(&obj->kobj);

关键区别kobject_create_and_add - kobject_init_and_add

特性	kobject_create_and_add	kobject_init_and_add
内存分配	内部动态分配	由调用者预先分配
初始化控制	自动完成基础初始化	需手动指定kobj_type等参数
适用场景	独立kobject	kobject嵌入到其他结构体中
释放方式	直接kobject_put()	通过ktype->release回调释放外层结构
灵活性	较低	较高

如何选择kobject_create_and_add - kobject_init_and_add

优先kobject_init_and_add：当kobject是自定义结构体的一部分时（常见于设备驱动）。
使用kobject_create_and_add：当仅需一个独立的kobject且无需复杂控制时（例如创建简单sysfs节点）。

kobject的主要功能

引用计数：通过kref实现，确保对象不再使用时被释放
sysfs表示：每个kobject对应sysfs中的一个目录
父子关系：构建设备层次结构
对象关联：通过kset组织相关对象

三、kset详解

kset 是一组 kobject 的集合，提供了：

包含多个 kobject 的容器
在 sysfs 中作为目录出现
管理 kobject 的生命周期

kset的创建

kset是kobject的集合，本身也是一个kobject：

struct kset {
    struct list_head list;       // 包含的kobject链表
    spinlock_t list_lock;        // 保护链表的锁
    struct kobject kobj;         // 内嵌的kobject
    const struct kset_uevent_ops *uevent_ops; // 热插拔操作集
};

创建kset的示例：

struct kset *my_kset;

my_kset = kset_create_and_add("my_kset", NULL, NULL);
if (!my_kset) {
    return -ENOMEM;
}

kset的主要功能

集合管理：将相关的kobject组织在一起
uevent支持：处理热插拔事件
引用计数：通过内嵌的kobject实现
sysfs表示：作为父目录包含成员kobject

创建kobject并加入kset

static struct kobject *mykobj;
static struct kset *mykset;

static int __init my_init(void)
{
    // 创建kset
    mykset = kset_create_and_add("mykset", NULL, NULL);
    if (!mykset)
        return -ENOMEM;

    // 创建kobject并加入kset
    mykobj = kzalloc(sizeof(*mykobj), GFP_KERNEL);
    if (!mykobj) {
        kset_unregister(mykset);
        return -ENOMEM;
    }

    kobject_init(mykobj, &my_ktype);
    mykobj->kset = mykset;

    int ret = kobject_add(mykobj, NULL, "mykobj");
    if (ret) {
        kobject_put(mykobj);
        kset_unregister(mykset);
        return ret;
    }

    return 0;
}

四、 kobject与kset的区别-联系-小结

区别

特性	kobject	kset
本质	基础对象	kobject的集合
功能	提供基本对象特性	管理一组相关kobject
sysfs表示	对应一个目录	对应一个目录，包含成员kobject
主要用途	构建设备模型的基础元素	组织和管理相关kobject
引用计数	直接管理	通过内嵌kobject管理

联系

包含关系：kset内嵌了一个kobject，因此kset也是一种特殊的kobject
层次结构：kset可以作为kobject的父对象
协同工作：kobject通常属于某个kset，kset管理一组相关的kobject
共用机制：都使用ktype定义对象类型行为

小结
Linux设备模型通过kobject和kset构建了一个灵活的层次结构：

kobject是基础构建块，提供核心功能
kset组织相关kobject，便于管理和事件处理
两者协同工作，形成了设备模型的骨架
上层结构(device, driver, bus, class)都基于此构建

理解kobject和kset的关系是掌握Linux设备模型的关键，它们共同实现了设备在sysfs中的表示、引用计数管理、热插拔支持等核心功能。

五、创建kobject 和 keyset 示例

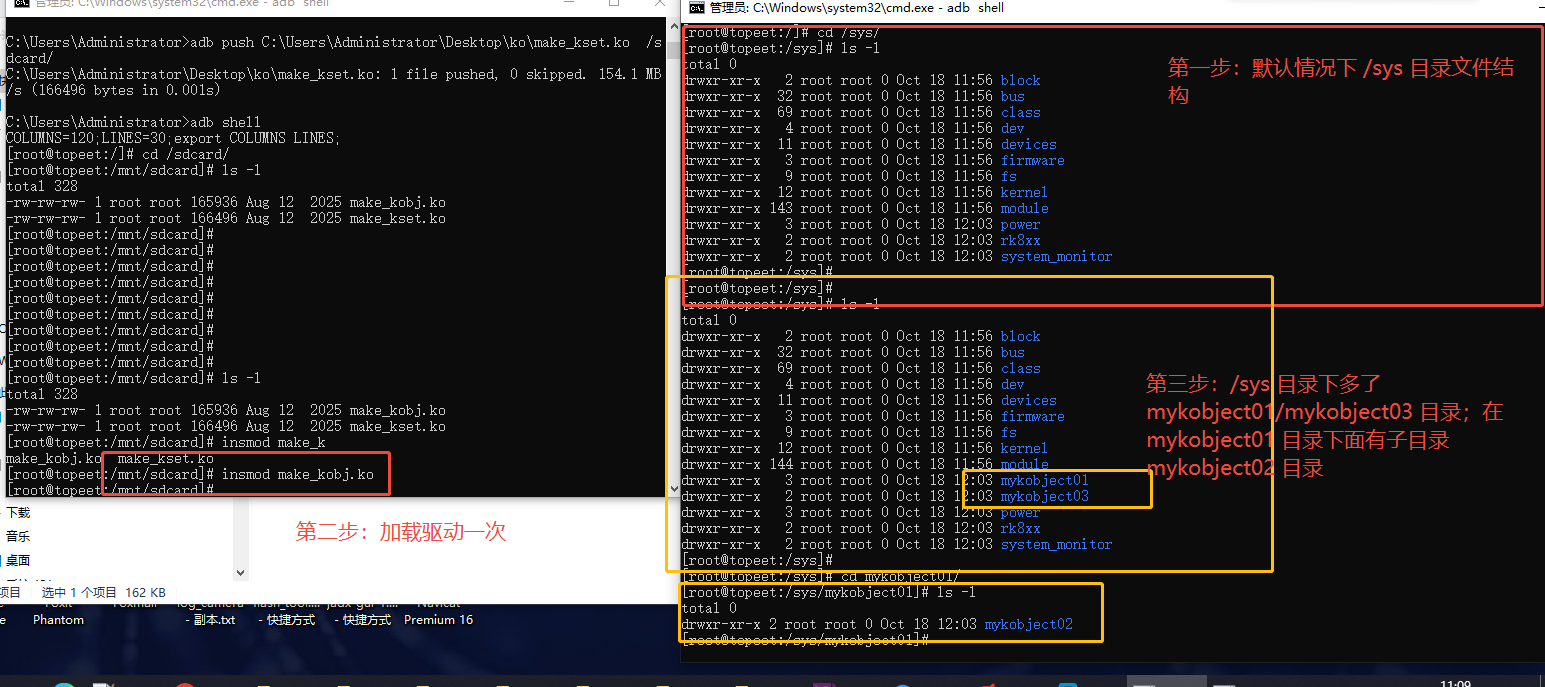

keyobjet 示例及分析

#include <linux/module.h>
#include <linux/init.h>
#include <linux/slab.h>
#include <linux/configfs.h>
#include <linux/kernel.h>
#include <linux/kobject.h>

// 定义了三个kobject指针变量：mykobject01、mykobject02、mykobject03
struct kobject *mykobject01;
struct kobject *mykobject02;
struct kobject *mykobject03;

// 定义了一个kobj_type结构体变量mytype，用于描述kobject的类型。
struct kobj_type mytype;
// 模块的初始化函数
static int mykobj_init(void)
{
    int ret;
    // 创建kobject的第一种方法
    // 创建并添加了名为"mykobject01"的kobject对象，父kobject为NULL
    mykobject01 = kobject_create_and_add("mykobject01", NULL);
    // 创建并添加了名为"mykobject02"的kobject对象，父kobject为mykobject01。
    mykobject02 = kobject_create_and_add("mykobject02", mykobject01);

    // 创建kobject的第二种方法
    // 1 使用kzalloc函数分配了一个kobject对象的内存
    mykobject03 = kzalloc(sizeof(struct kobject), GFP_KERNEL);
    // 2 初始化并添加到内核中，名为"mykobject03"。
    ret = kobject_init_and_add(mykobject03, &mytype, NULL, "%s", "mykobject03");

    return 0;
}

// 模块退出函数
static void mykobj_exit(void)
{
    // 释放了之前创建的kobject对象
    kobject_put(mykobject01);
    kobject_put(mykobject02);
    kobject_put(mykobject03);
}

module_init(mykobj_init); // 指定模块的初始化函数
module_exit(mykobj_exit); // 指定模块的退出函数

MODULE_LICENSE("GPL");   // 模块使用的许可证
MODULE_AUTHOR("fangchen"); // 模块的作者

在这里插入图片描述

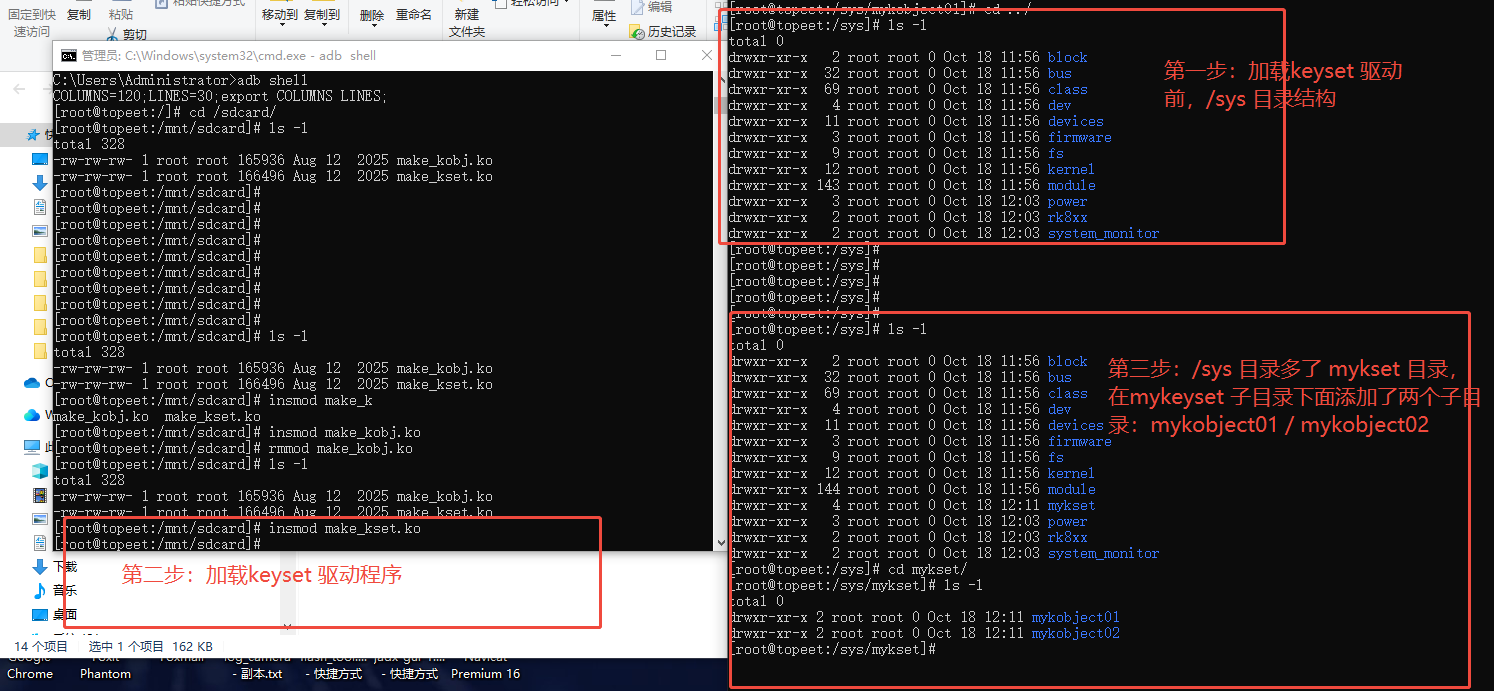

kset 示例及分析

#include <linux/module.h>
#include <linux/init.h>
#include <linux/slab.h>
#include <linux/configfs.h>
#include <linux/kernel.h>
#include <linux/kobject.h>

// 定义kobject结构体指针，用于表示第一个自定义内核对象
struct kobject *mykobject01;
// 定义kobject结构体指针，用于表示第二个自定义内核对象
struct kobject *mykobject02;
// 定义kset结构体指针，用于表示自定义内核对象的集合
struct kset *mykset;
// 定义kobj_type结构体，用于定义自定义内核对象的类型
struct kobj_type mytype;

// 模块的初始化函数
static int mykobj_init(void)
{
    int ret;

    // 创建并添加kset，名称为"mykset"，父kobject为NULL，属性为NULL
    mykset = kset_create_and_add("mykset", NULL, NULL);

    // 为mykobject01分配内存空间，大小为struct kobject的大小，标志为GFP_KERNEL
    mykobject01 = kzalloc(sizeof(struct kobject), GFP_KERNEL);
    // 将mykset设置为mykobject01的kset属性
    mykobject01->kset = mykset;
    // 初始化并添加mykobject01，类型为mytype，父kobject为NULL，格式化字符串为"mykobject01"
    ret = kobject_init_and_add(mykobject01, &mytype, NULL, "%s", "mykobject01");

    // 为mykobject02分配内存空间，大小为struct kobject的大小，标志为GFP_KERNEL
    mykobject02 = kzalloc(sizeof(struct kobject), GFP_KERNEL);
    // 将mykset设置为mykobject02的kset属性
    mykobject02->kset = mykset;
    // 初始化并添加mykobject02，类型为mytype，父kobject为NULL，格式化字符串为"mykobject02"
    ret = kobject_init_and_add(mykobject02, &mytype, NULL, "%s", "mykobject02");

    return 0;
}

// 模块退出函数
static void mykobj_exit(void)
{
    // 释放mykobject01的引用计数
    kobject_put(mykobject01);

    // 释放mykobject02的引用计数
    kobject_put(mykobject02);
}

module_init(mykobj_init); // 指定模块的初始化函数
module_exit(mykobj_exit); // 指定模块的退出函数

MODULE_LICENSE("GPL");     // 模块使用的许可证
MODULE_AUTHOR("fangchen"); // 模块的作者
