驱动-平台总线-platform设备注册platform驱动注册篇

先了解一下从整体角度了解 平台总线

---

前言

平台总线（Platform Bus）是 Linux 内核中用于管理那些不直接连接到标准物理总线（如 PCI、USB 等）的设备的一种虚拟总线机制。它主要用于片上系统（SoC）中的外设和伪设备。

---

一、概念-什么是平台总线

• 平台总线（Platform Bus）是 Linux 内核中用于管理那些不直接连接到标准物理总线（如 PCI、USB 等）的设备的一种虚拟总线机制。它主要用于片上系统（SoC）中的外设和伪设备。

• 当系统注册一个平台设备时， 平台总线会寻找与之匹配的平台驱动。 它会遍历已注册的平
  台驱动列表， 尝试与每个平台驱动进行匹配， 直到找到与平台设备匹配的驱动为止。 一旦找到
  匹配的驱动， 平台总线会将平台设备与平台驱动进行绑定， 使得设备可以被正确地初始化和操
  作。

• 当系统注册一个平台驱动时， 平台总线会寻找与之匹配的平台设备。 它会遍历已
  注册的平台设备列表， 尝试与每个平台设备进行匹配， 直到找到与平台驱动匹配的设备为止。
  一旦找到匹配的设备， 平台总线会将平台设备与平台驱动进行绑定， 使得驱动可以管理和控制
  与该设备相关的操作。

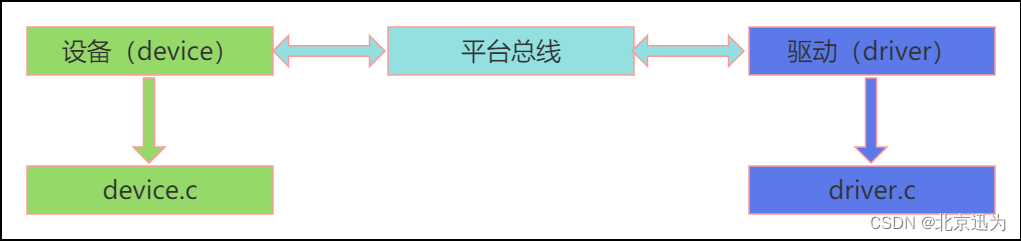

设备、 平台总线、 驱动的关系如下图 所示

平台总线的组成

• 平台设备（Platform Device）：表示系统中实际存在的设备或虚拟设备。
• 平台驱动（Platform Driver）：与平台设备对应的驱动程序。
• 平台总线（Platform Bus）：一个虚拟总线，负责匹配平台设备和平台驱动。

二、参考资料

平台总线模型介绍
注册platform设备实验
注册platform驱动实验
Linux platform子系统-总线详解
Linux —— 驱动——platform平台总线
platform平台总线
Linux设备驱动模型之platform(平台)总线详解

三、Platform Driver/Device API 和结构体

Platform Device 相关

struct platform_device

• 表示一个平台设备
• 主要成员

const char *name;          // 设备名称
int id;                    // 设备ID
struct device dev;         // 内嵌的设备结构
struct resource *resource; // 设备资源（如内存、IRQ等）
unsigned int num_resources;// 资源数量

struct resource

• 描述设备资源（内存区域、中断号等）
• 主要成员

resource_size_t start;     // 起始地址/中断号
resource_size_t end;      // 结束地址
const char *name;         //资源的名称
unsigned long flags;      // 资源类型标志

资源类型相关标志位

• IORESOURCE_IO： 表示资源是 I/O 端口资源。
• IORESOURCE_MEM： 表示资源是内存资源。
• IORESOURCE_REG： 表示资源是寄存器偏移量。
• IORESOURCE_IRQ： 表示资源是中断资源。
• IORESOURCE_DMA： 表示资源是 DMA（ 直接内存访问） 资源。

Platform Driver 相关

struct platform_driver

• 表示一个平台驱动
• 主要成员

int (*probe)(struct platform_device *);  // 设备探测函数
int (*remove)(struct platform_device *); // 设备移除函数
void (*shutdown)(struct platform_device *); // 设备关闭函数
int (*suspend)(struct platform_device *, pm_message_t state); // 挂起
int (*resume)(struct platform_device *); // 恢复
struct device_driver driver;            // 内嵌的驱动结构

platform_driver

struct platform_driver {
