4.8 OLED显示器

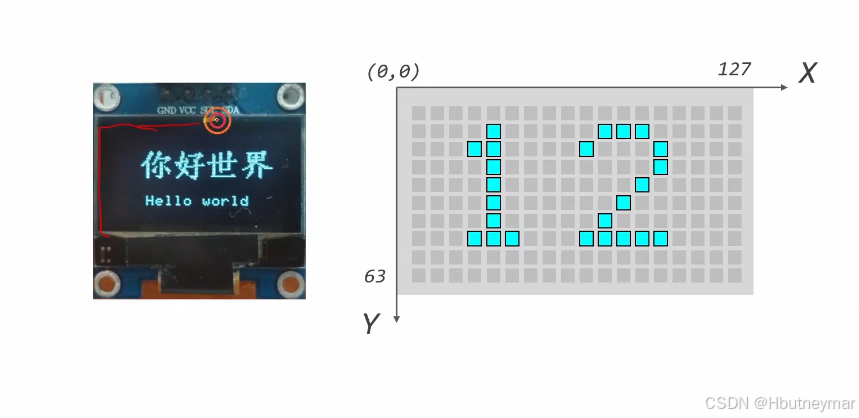

4.8.1 OLED显示器基本原理

本节课就是用I2C总线向内存写数据，写0灭写1亮很好理解。

4.8.2屏幕初始化

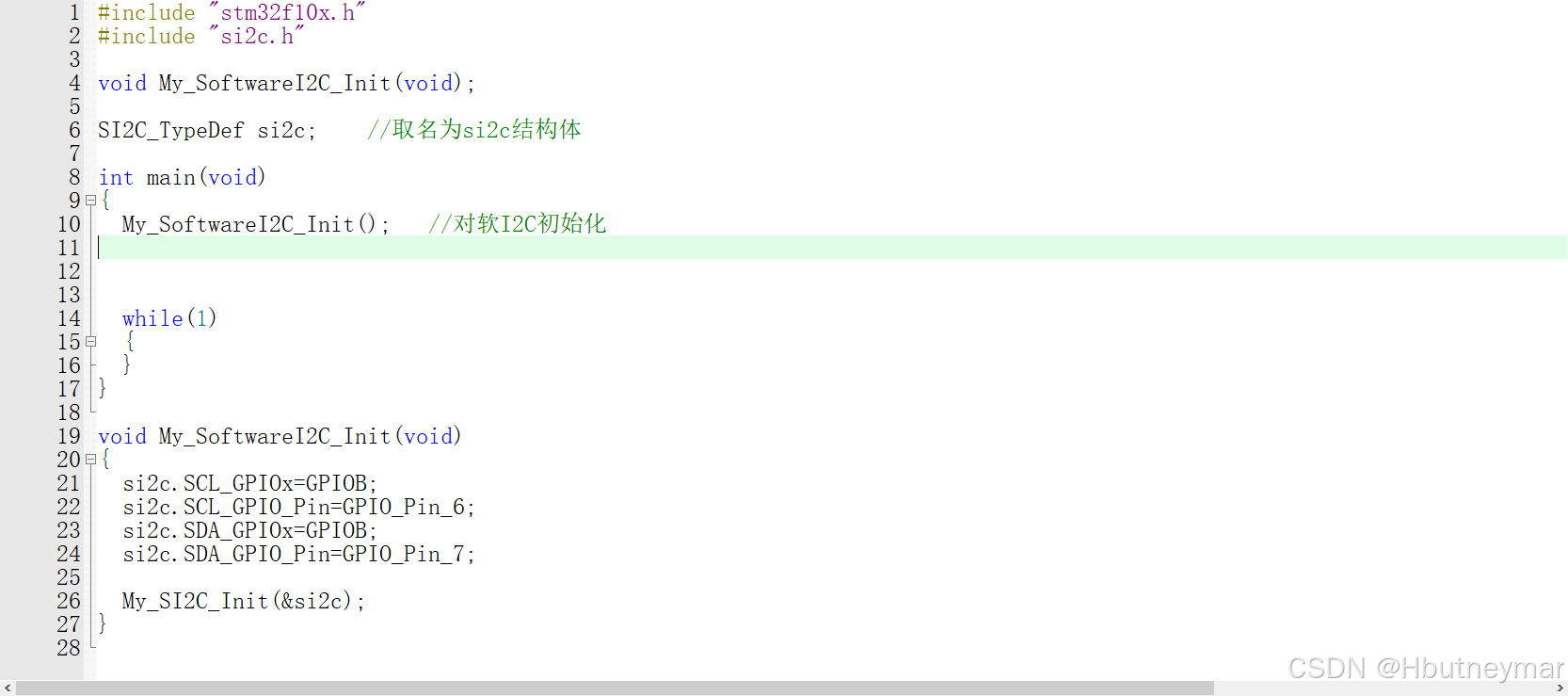

构造一个函数My_SoftwareI2C_Init用来对软I2C初始化。

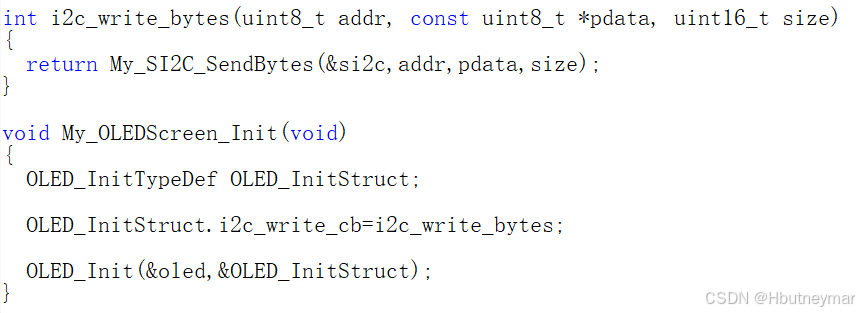

这部分是对OLED进行初始化。

4.8.3基本概念和操作

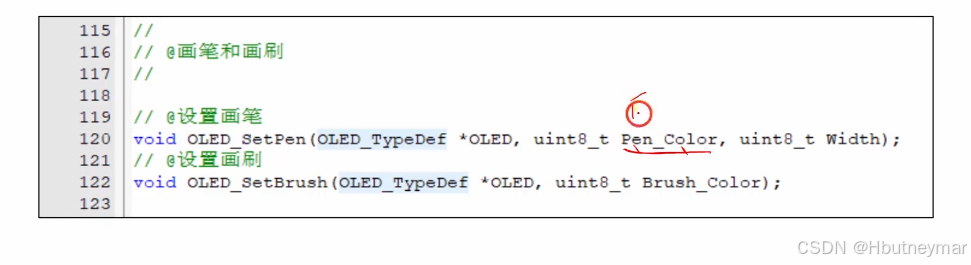

画笔与画刷

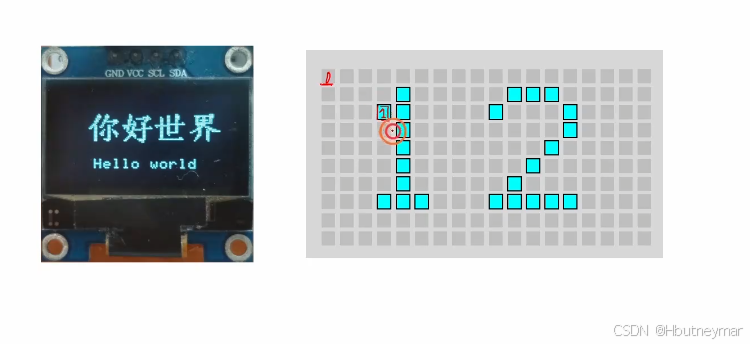

屏幕坐标系

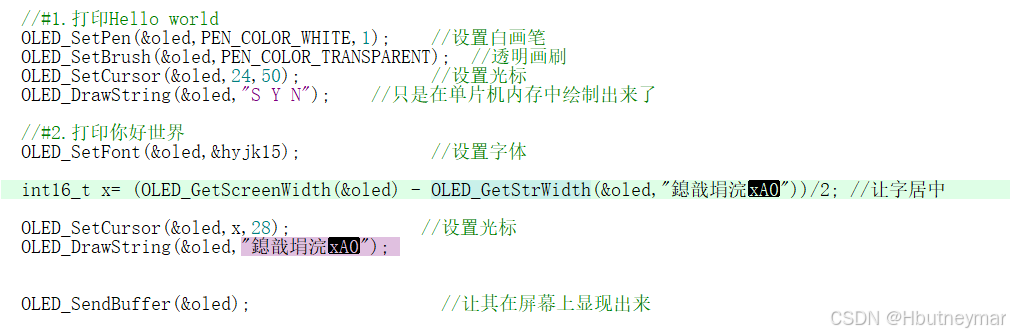

4.8.4文字相关操作

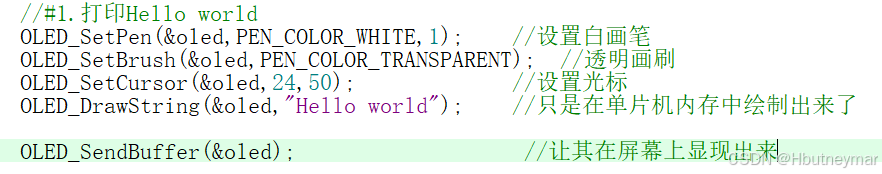

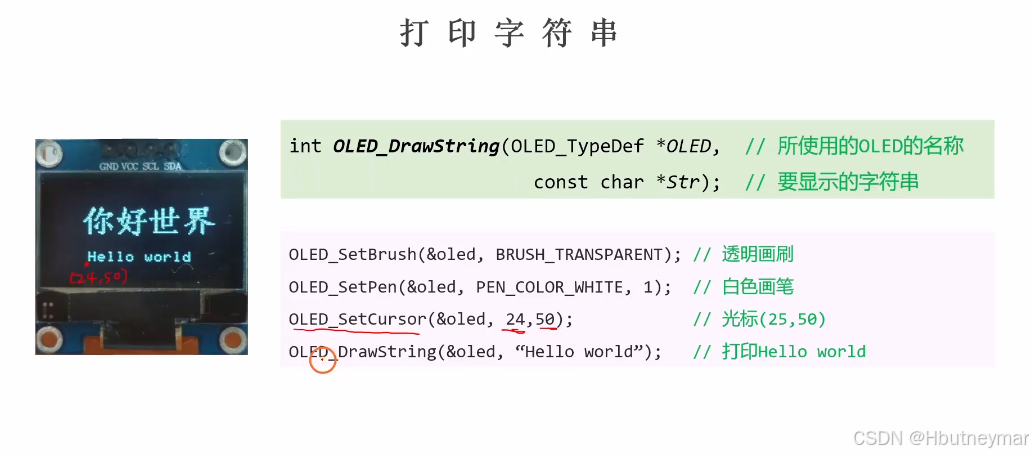

1.打印字符串

2.设置字体

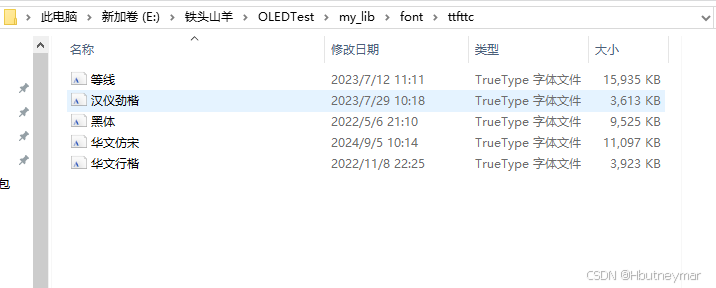

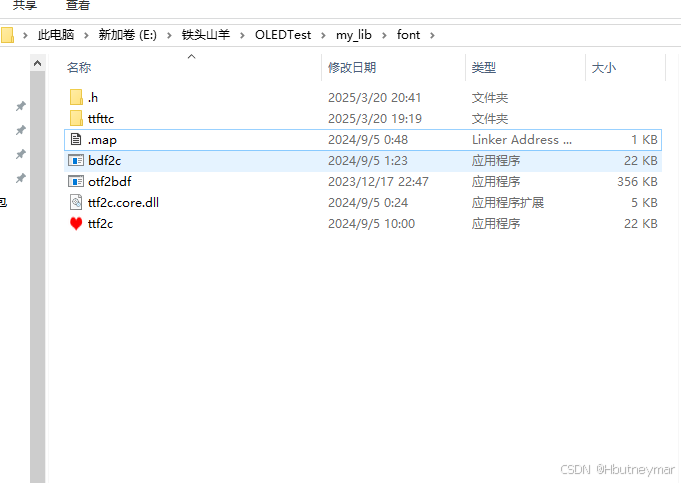

在ttfttc中设置想要的字体

在my_lib font中的.map文件设置想打的文字

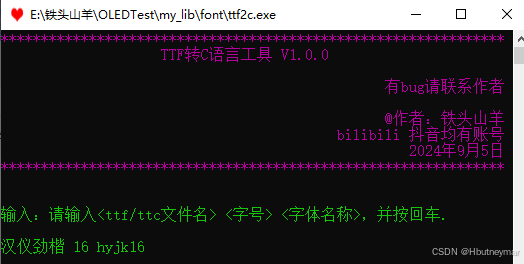

在爱心程序中，输入对应的名称转成C语言，将hyjk16.h复制下来并包含头文件。

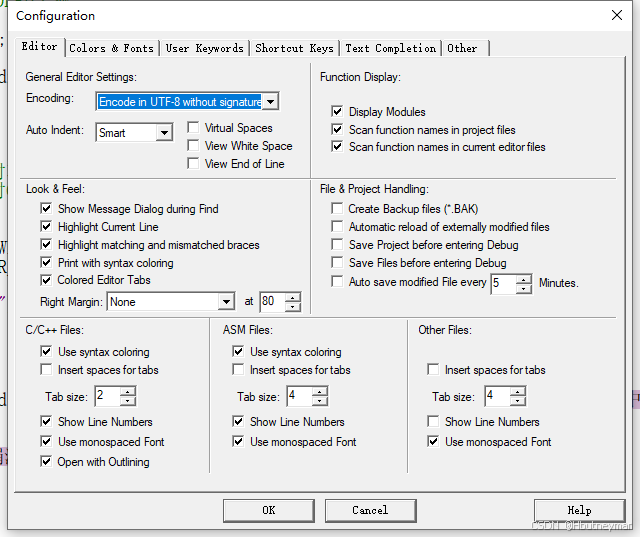

值得注意的是我一开始编译方式是GB2312，所以你好世界打不出来，改成UTF-8把你要打的文字写进去就可以了，上图我是又把编译方式改回了GB2312。

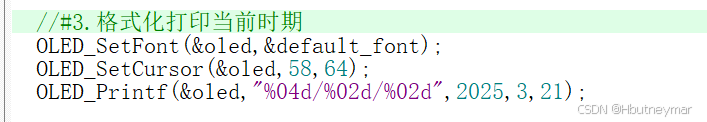

3.格式化打印当前日期

首先设置默认字体，然后设置光标位置，最后打印出来。（第三行老师一开始少了3个d）

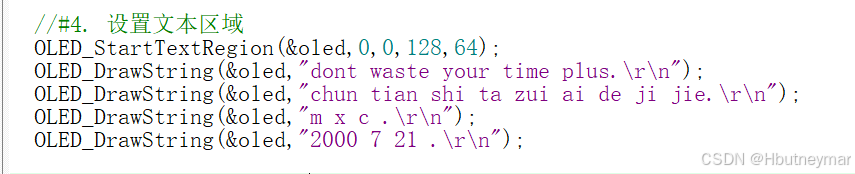

4.设置文本区域

4.8.5绘图相关操作

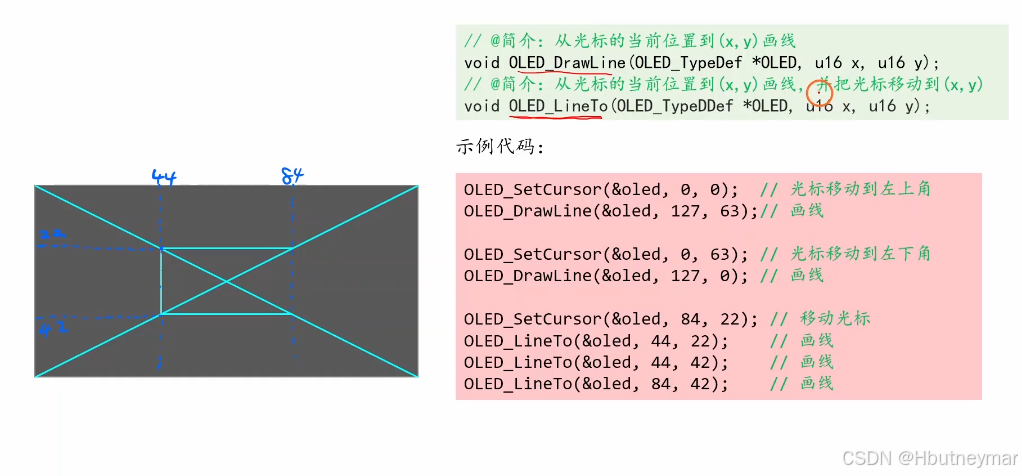

1.画线

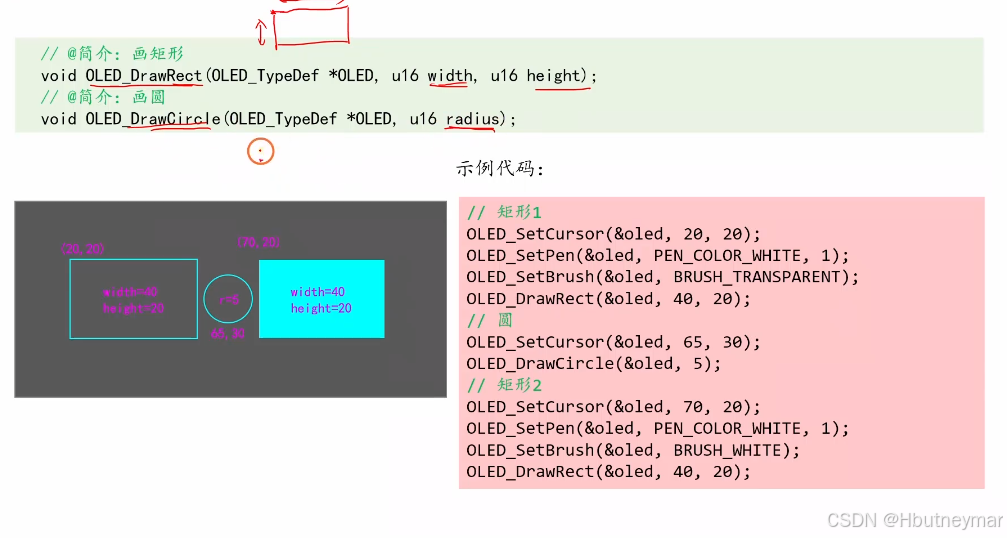

2.画圆和矩形

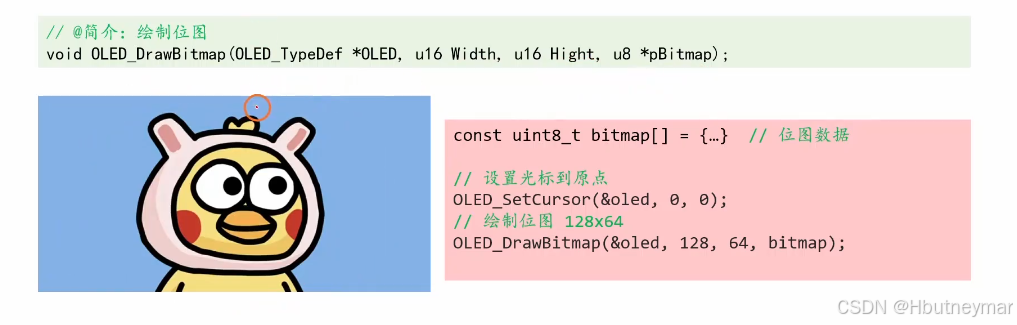

3.绘制位图

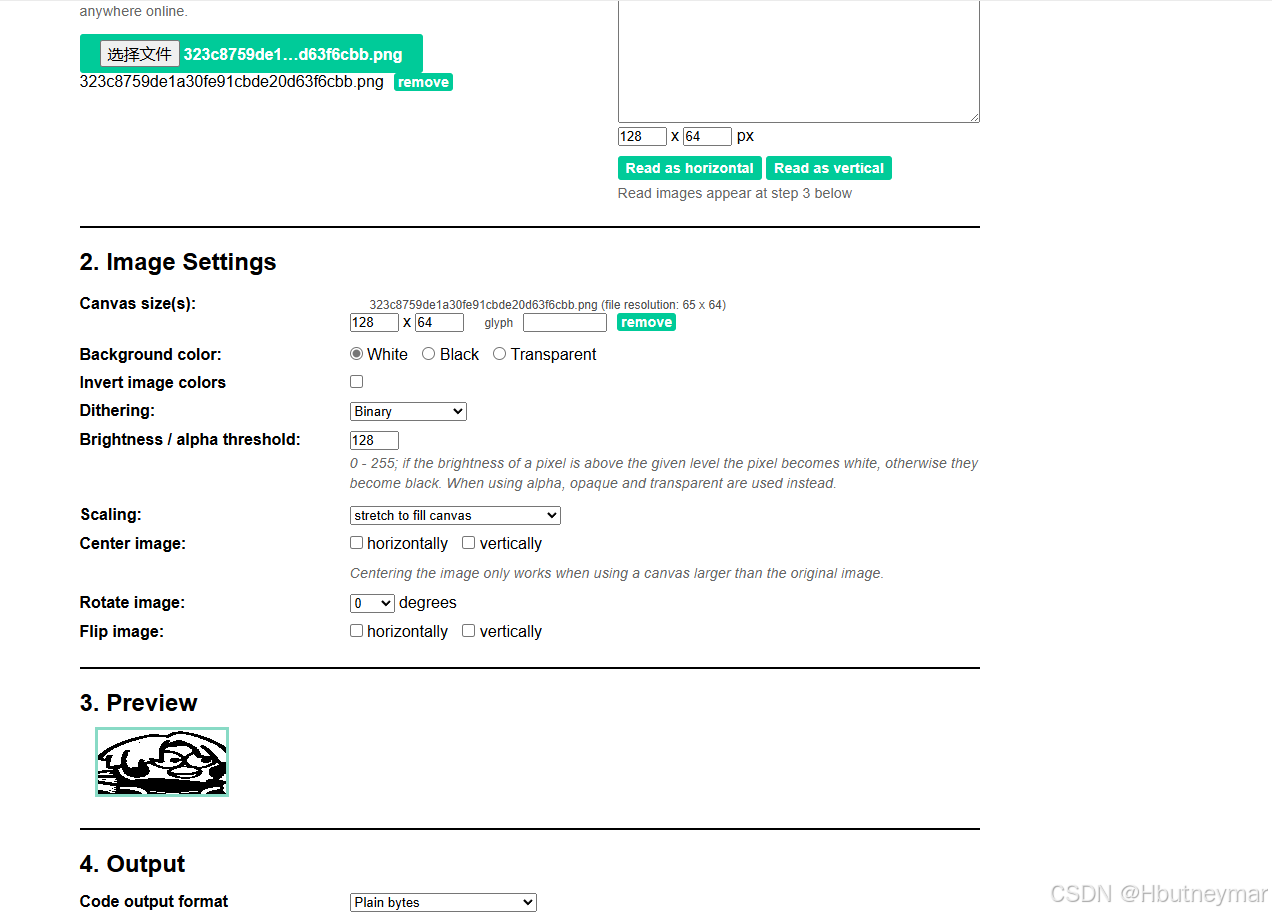

想要绘制这个位图，首先我们得去​​​​​​​image2cpp网站

然后选择的图片尽量小一点

这是我想要打的图片，代码也会附着。

5.动画（勾选Flip image中的）

附代码：

#include "stm32f10x.h"
#include "si2c.h"
#include "oled.h"
#include "hyjk15.h"
#include "delay.h"

SI2C_TypeDef si2c;    //取名为si2c结构体
OLED_TypeDef oled;		//所使用OLED名称
uint8_t bitmap[] = {// '323c8759de1a30fe91cbde20d63f6cbb', 128x64px
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x07, 0xfc, 0x03, 0xff, 0x00, 0x0f, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xf8, 0x01, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0x00, 0x3f, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x7f, 0xff, 0xf1, 0xff, 0xff, 0xff, 0xf0, 0x07, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xff, 0xff,
0xff, 0xff, 0xff, 0xfc, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x3f, 0xff,
0xff, 0xff, 0xff, 0xe0, 0x03, 0xff, 0xff, 0xff, 0xf0, 0xfc, 0x0f, 0xff, 0xff, 0xf0, 0x0f, 0xff,
0xff, 0xff, 0xff, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xc0, 0xe0, 0x01, 0xff, 0xff, 0xfc, 0x03, 0xff,
0xff, 0xff, 0xfc, 0x01, 0xff, 0xbf, 0xff, 0xff, 0x81, 0x00, 0x00, 0x7f, 0xff, 0xff, 0x00, 0xff,
0xff, 0xff, 0xe0, 0x0f, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xe0, 0x3f,
0xff, 0xff, 0x80, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xf8, 0x0f,
0xff, 0xfe, 0x01, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x01, 0xfe, 0x3f, 0xfe, 0x03,
0xff, 0xf8, 0x07, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x01, 0xff, 0x80, 0x7c, 0x0f, 0xff, 0x01,
0xff, 0xe0, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x03, 0xff, 0xff, 0xe0, 0x1e, 0x07, 0xff, 0x80,
0xff, 0x80, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x0f, 0xff, 0xff, 0xf0, 0x1f, 0x01, 0xff, 0xe0,
0xff, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x1f, 0xff, 0xff, 0xfc, 0x07, 0xc0, 0xff, 0xf0,
0xfc, 0x07, 0xff, 0xe0, 0xff, 0xff, 0xff, 0xf8, 0x00, 0xff, 0xff, 0xfc, 0x07, 0xe0, 0x7f, 0xf8,
0xf8, 0x0f, 0xff, 0xc0, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x07, 0xff, 0xfc, 0x03, 0xf0, 0x3f, 0xfc,
0xf0, 0x3f, 0xff, 0x83, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0xff, 0xf8, 0x03, 0xf8, 0x1f, 0xfe,
0xc0, 0x7f, 0xff, 0x83, 0xff, 0xff, 0xff, 0xf8, 0x3f, 0xe0, 0x3f, 0xe0, 0x01, 0xfc, 0x0f, 0xff,
0x80, 0xff, 0xff, 0x03, 0xff, 0xff, 0xff, 0xf8, 0x3f, 0xfc, 0x0f, 0x81, 0x01, 0xfe, 0x07, 0xff,
0x01, 0x81, 0xff, 0x03, 0xff, 0xff, 0xff, 0xf8, 0x3f, 0xff, 0x07, 0x07, 0x80, 0x3f, 0x03, 0xff,
0x03, 0x03, 0xff, 0x07, 0xff, 0xff, 0xff, 0xf8, 0x3f, 0xff, 0x80, 0x1f, 0xc0, 0x00, 0x01, 0xff,
0x07, 0x03, 0xfe, 0x07, 0xff, 0xff, 0xff, 0xf8, 0x3f, 0xff, 0xe0, 0x1f, 0xe0, 0x00, 0x00, 0xff,
0x02, 0x07, 0xfe, 0x0f, 0xff, 0xff, 0xe0, 0xf8, 0x3f, 0x80, 0x60, 0x3f, 0xff, 0x00, 0x00, 0xff,
0x00, 0x07, 0xfe, 0x0f, 0xff, 0xc7, 0xe0, 0x00, 0x3f, 0x00, 0x00, 0x7f, 0xfe, 0x00, 0x00, 0x7f,
0xe0, 0x07, 0xfe, 0x07, 0xff, 0x81, 0xf0, 0x00, 0x3f, 0x00, 0x00, 0x7f, 0xfe, 0x00, 0x40, 0x3f,
0xff, 0x07, 0xfe, 0x07, 0xff, 0x83, 0x80, 0x00, 0x1f, 0x00, 0x70, 0x7f, 0xfe, 0x00, 0x40, 0x1f,
0xff, 0x0f, 0xfe, 0x0f, 0xff, 0x00, 0x00, 0x70, 0x7f, 0xe1, 0xe0, 0x3f, 0xff, 0x81, 0xc0, 0x00,
0xff, 0x0f, 0xfe, 0x07, 0xff, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xc0, 0x1f, 0xff, 0xff, 0x03, 0x00,
0xff, 0x0f, 0xfc, 0x07, 0xff, 0x00, 0x78, 0x1f, 0xff, 0xff, 0x80, 0x0f, 0xff, 0xfc, 0x07, 0x80,
0xff, 0x0f, 0x00, 0x03, 0xff, 0x00, 0x7e, 0x03, 0xff, 0xfe, 0x03, 0x03, 0xff, 0xf0, 0x3e, 0x00,
0xff, 0x00, 0x00, 0x03, 0xff, 0x00, 0x3f, 0xc0, 0x7f, 0xe0, 0x00, 0x00, 0x1f, 0x00, 0xf0, 0x00,
0xff, 0x00, 0x00, 0x00, 0xc0, 0x00, 0x1f, 0xf0, 0x00, 0x00, 0x1f, 0x80, 0x00, 0x07, 0x80, 0x00,
0xff, 0xc0, 0x03, 0x00, 0x00, 0x00, 0x1f, 0xff, 0x00, 0x01, 0xff, 0xff, 0x00, 0xff, 0x00, 0x00,
0xff, 0xfe, 0x0f, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xfe, 0x0f, 0xff, 0xff, 0xc1, 0xfe, 0x00, 0x00,
0xf0, 0x00, 0x07, 0x80, 0x00, 0x00, 0x0f, 0xff, 0xf8, 0x3f, 0xff, 0xff, 0xf0, 0xfe, 0x00, 0x00,
0x00, 0x00, 0x07, 0x80, 0x00, 0x00, 0x0f, 0xff, 0xf8, 0x7f, 0xff, 0xff, 0xc0, 0x7e, 0x00, 0x00,
0x00, 0x70, 0x03, 0xc0, 0x00, 0x00, 0x1f, 0xff, 0xf8, 0x0f, 0xff, 0xfc, 0x00, 0xfe, 0x00, 0x00,
0x3f, 0xe0, 0x03, 0xc0, 0x00, 0x00, 0x1f, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x00, 0xfe, 0x00, 0x00,
0xff, 0xfe, 0x01, 0xf0, 0x00, 0x00, 0x3f, 0xff, 0xfc, 0x00, 0x00, 0x00, 0xc1, 0xfe, 0x00, 0x03,
0x00, 0x00, 0x00, 0xf8, 0x00, 0x00, 0xff, 0xff, 0xfe, 0x01, 0xff, 0xff, 0x83, 0xff, 0x00, 0x03,
0x00, 0x00, 0x00, 0x3f, 0x00, 0x01, 0xff, 0xff, 0xff, 0xc0, 0x3f, 0xfc, 0x0f, 0xff, 0x80, 0x0f,
0x00, 0x00, 0x00, 0x1f, 0xf0, 0x3f, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x7f, 0xff, 0xe0, 0x0f,
0xff, 0xff, 0xc0, 0x03, 0xff, 0xff, 0xc0, 0x00, 0x1f, 0xff, 0xe0, 0x0f, 0xff, 0xff, 0xe0, 0x3f,
0xf0, 0xff, 0x80, 0x00, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xfc, 0x00, 0x7f,
0x7f, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xf0, 0x00, 0x07,
0x01, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xf0, 0x00, 0x00,
0x00, 0x03, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xf8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03,
0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07,
0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07,
0xff, 0xff, 0x03, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xc3,
0xff, 0xfd, 0xc3, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff, 0xc3,
0xff, 0xff, 0x00, 0x00, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xfe, 0x07,
0x07, 0xe7, 0xc0, 0x00, 0x07, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xc0, 0x07,
0x00, 0x3c, 0x00, 0x00, 0x00, 0x7f, 0x0f, 0xc0, 0x00, 0x00, 0x00, 0x1f, 0xf0, 0xfe, 0x00, 0x03,
0x00, 0x0f, 0x80, 0x00, 0x00, 0x1f, 0x80, 0x1f, 0xe0, 0x00, 0x1f, 0xe0, 0x01, 0xf8, 0x00, 0x01,
0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0x80, 0x00, 0x0f, 0xff, 0x80, 0x00, 0x01, 0xf0, 0x00, 0x00};

const uint8_t bitmapFlip[] = {// '323c8759de1a30fe91cbde20d63f6cbb', 128x64px
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xf0, 0x00, 0xff, 0xc0, 0x3f, 0xe0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0x80, 0x1f, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xfc, 0x00, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xe0, 0x0f, 0xff, 0xff, 0xff, 0x8f, 0xff, 0xfe, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x01, 0xff, 0xff, 0xff, 0xff,
0xff, 0xfc, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff,
0xff, 0xf0, 0x0f, 0xff, 0xff, 0xf0, 0x3f, 0x0f, 0xff, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff,
0xff, 0xc0, 0x3f, 0xff, 0xff, 0x80, 0x07, 0x03, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xff, 0xff, 0xff,
0xff, 0x00, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x81, 0xff, 0xff, 0xfd, 0xff, 0x80, 0x3f, 0xff, 0xff,
0xfc, 0x07, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x07, 0xff, 0xff,
0xf0, 0x1f, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xfc, 0x01, 0xff, 0xff,
0xc0, 0x7f, 0xfc, 0x7f, 0x80, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0x80, 0x7f, 0xff,
0x80, 0xff, 0xf0, 0x3e, 0x01, 0xff, 0x80, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x1f, 0xff,
0x01, 0xff, 0xe0, 0x78, 0x07, 0xff, 0xff, 0xc0, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x07, 0xff,
0x07, 0xff, 0x80, 0xf8, 0x0f, 0xff, 0xff, 0xf0, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0x01, 0xff,
0x0f, 0xff, 0x03, 0xe0, 0x3f, 0xff, 0xff, 0xf8, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0xff,
0x1f, 0xfe, 0x07, 0xe0, 0x3f, 0xff, 0xff, 0x00, 0x1f, 0xff, 0xff, 0xff, 0x07, 0xff, 0xe0, 0x3f,
0x3f, 0xfc, 0x0f, 0xc0, 0x3f, 0xff, 0xe0, 0x00, 0x1f, 0xff, 0xff, 0xff, 0x03, 0xff, 0xf0, 0x1f,
0x7f, 0xf8, 0x1f, 0xc0, 0x1f, 0xff, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xc1, 0xff, 0xfc, 0x0f,
0xff, 0xf0, 0x3f, 0x80, 0x07, 0xfc, 0x07, 0xfc, 0x1f, 0xff, 0xff, 0xff, 0xc1, 0xff, 0xfe, 0x03,
0xff, 0xe0, 0x7f, 0x80, 0x81, 0xf0, 0x3f, 0xfc, 0x1f, 0xff, 0xff, 0xff, 0xc0, 0xff, 0xff, 0x01,
0xff, 0xc0, 0xfc, 0x01, 0xe0, 0xe0, 0xff, 0xfc, 0x1f, 0xff, 0xff, 0xff, 0xc0, 0xff, 0x81, 0x80,
0xff, 0x80, 0x00, 0x03, 0xf8, 0x01, 0xff, 0xfc, 0x1f, 0xff, 0xff, 0xff, 0xe0, 0xff, 0xc0, 0xc0,
0xff, 0x00, 0x00, 0x07, 0xf8, 0x07, 0xff, 0xfc, 0x1f, 0xff, 0xff, 0xff, 0xe0, 0x7f, 0xc0, 0xe0,
0xff, 0x00, 0x00, 0xff, 0xfc, 0x06, 0x01, 0xfc, 0x1f, 0x07, 0xff, 0xff, 0xf0, 0x7f, 0xe0, 0x40,
0xfe, 0x00, 0x00, 0x7f, 0xfe, 0x00, 0x00, 0xfc, 0x00, 0x07, 0xe3, 0xff, 0xf0, 0x7f, 0xe0, 0x00,
0xfc, 0x02, 0x00, 0x7f, 0xfe, 0x00, 0x00, 0xfc, 0x00, 0x0f, 0x81, 0xff, 0xe0, 0x7f, 0xe0, 0x07,
0xf8, 0x02, 0x00, 0x7f, 0xfe, 0x0e, 0x00, 0xf8, 0x00, 0x01, 0xc1, 0xff, 0xe0, 0x7f, 0xe0, 0xff,
0x00, 0x03, 0x81, 0xff, 0xfc, 0x07, 0x87, 0xfe, 0x0e, 0x00, 0x00, 0xff, 0xf0, 0x7f, 0xf0, 0xff,
0x00, 0xc0, 0xff, 0xff, 0xf8, 0x03, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xe0, 0x7f, 0xf0, 0xff,
0x01, 0xe0, 0x3f, 0xff, 0xf0, 0x01, 0xff, 0xff, 0xf8, 0x1e, 0x00, 0xff, 0xe0, 0x3f, 0xf0, 0xff,
0x00, 0x7c, 0x0f, 0xff, 0xc0, 0xc0, 0x7f, 0xff, 0xc0, 0x7e, 0x00, 0xff, 0xc0, 0x00, 0xf0, 0xff,
0x00, 0x0f, 0x00, 0xf8, 0x00, 0x00, 0x07, 0xfe, 0x03, 0xfc, 0x00, 0xff, 0xc0, 0x00, 0x00, 0xff,
0x00, 0x01, 0xe0, 0x00, 0x01, 0xf8, 0x00, 0x00, 0x0f, 0xf8, 0x00, 0x03, 0x00, 0x00, 0x00, 0xff,
0x00, 0x00, 0xff, 0x00, 0xff, 0xff, 0x80, 0x00, 0xff, 0xf8, 0x00, 0x00, 0x00, 0xc0, 0x03, 0xff,
0x00, 0x00, 0x7f, 0x83, 0xff, 0xff, 0xf0, 0x7f, 0xff, 0xf8, 0x00, 0x00, 0x00, 0xf0, 0x7f, 0xff,
0x00, 0x00, 0x7f, 0x0f, 0xff, 0xff, 0xfc, 0x1f, 0xff, 0xf0, 0x00, 0x00, 0x01, 0xe0, 0x00, 0x0f,
0x00, 0x00, 0x7e, 0x03, 0xff, 0xff, 0xfe, 0x1f, 0xff, 0xf0, 0x00, 0x00, 0x01, 0xe0, 0x00, 0x00,
0x00, 0x00, 0x7f, 0x00, 0x3f, 0xff, 0xf0, 0x1f, 0xff, 0xf8, 0x00, 0x00, 0x03, 0xc0, 0x0e, 0x00,
0x00, 0x00, 0x7f, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xf8, 0x00, 0x00, 0x03, 0xc0, 0x07, 0xfc,
0xc0, 0x00, 0x7f, 0x83, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xfc, 0x00, 0x00, 0x0f, 0x80, 0x7f, 0xff,
0xc0, 0x00, 0xff, 0xc1, 0xff, 0xff, 0x80, 0x7f, 0xff, 0xff, 0x00, 0x00, 0x1f, 0x00, 0x00, 0x00,
0xf0, 0x01, 0xff, 0xf0, 0x3f, 0xfc, 0x03, 0xff, 0xff, 0xff, 0x80, 0x00, 0xfc, 0x00, 0x00, 0x00,
0xf0, 0x07, 0xff, 0xfe, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xfc, 0x0f, 0xf8, 0x00, 0x00, 0x00,
0xfc, 0x07, 0xff, 0xff, 0xf0, 0x07, 0xff, 0xf8, 0x00, 0x03, 0xff, 0xff, 0xc0, 0x03, 0xff, 0xff,
0xfe, 0x00, 0x3f, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0x00, 0x01, 0xff, 0x0f,
0xe0, 0x00, 0x0f, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07, 0xff, 0xfe,
0x00, 0x00, 0x0f, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xff, 0x80,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07, 0xc0, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f,
0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff,
0xe0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff,
0xc3, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xc0, 0xff, 0xff,
0xc3, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xc3, 0xbf, 0xff,
0xe0, 0x7f, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0x00, 0x00, 0xff, 0xff,
0xe0, 0x03, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xe0, 0x00, 0x03, 0xe7, 0xe0,
0xc0, 0x00, 0x7f, 0x0f, 0xf8, 0x00, 0x00, 0x00, 0x03, 0xf0, 0xfe, 0x00, 0x00, 0x00, 0x3c, 0x00,
0x80, 0x00, 0x1f, 0x80, 0x07, 0xf8, 0x00, 0x07, 0xf8, 0x01, 0xf8, 0x00, 0x00, 0x01, 0xf0, 0x00,
0x00, 0x00, 0x0f, 0x80, 0x00, 0x01, 0xff, 0xf0, 0x00, 0x01, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00};

void My_SoftwareI2C_Init(void);
void My_OLEDScreen_Init(void);
int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size);


int main(void)
{
	My_SoftwareI2C_Init();   //对软I2C初始化
	My_OLEDScreen_Init();    //对OLED初始化

//	//#1.打印Hello world
//	OLED_SetPen(&oled,PEN_COLOR_WHITE,1);    //设置白画笔
//	OLED_SetBrush(&oled,PEN_COLOR_TRANSPARENT);  //透明画刷
//	OLED_SetCursor(&oled,24,50);             //设置光标
//	OLED_DrawString(&oled,"S Y N");    //只是在单片机内存中绘制出来了
//
//	//#2.打印你好世界
//	OLED_SetFont(&oled,&hyjk15);             //设置字体
//
//	int16_t x= (OLED_GetScreenWidth(&oled) - OLED_GetStrWidth(&oled,"鎴戠埍浣?))/2; //让字居中
//
//	OLED_SetCursor(&oled,x,28);							//设置光标
//	OLED_DrawString(&oled,"鎴戠埍浣?);
//
//
//	//#3.格式化打印当前时期
//	OLED_SetFont(&oled,&default_font);
//	OLED_SetCursor(&oled,58,64);
//	OLED_Printf(&oled,"%04d/%02d/%02d",2025,3,21);

//	//#4. 设置文本区域
//	OLED_StartTextRegion(&oled,0,0,128,64);
//	OLED_DrawString(&oled,"dont waste your time plus.\r\n");
//	OLED_DrawString(&oled,"chun tian shi ta zui ai de ji jie.\r\n");
//	OLED_DrawString(&oled,"m x c .\r\n");
//	OLED_DrawString(&oled,"2000 7 21 .\r\n");

//		//#5. 画点
//		OLED_SetPen(&oled,PEN_COLOR_WHITE,3);
//		OLED_SetCursor(&oled,29,32);
//		OLED_DrawDot(&oled);
//
//		for(uint8_t i=1;i<8;i++)
//		{
//			OLED_MoveCursorX(&oled,10);
//			OLED_DrawDot(&oled);
//		}

//		//#6. 画线
//		OLED_SetCursor(&oled,0,0);
//		OLED_DrawLine(&oled,127,63);
//
//		OLED_SetCursor(&oled,0,63);
//		OLED_DrawLine(&oled,127,0);
//
//		OLED_SetCursor(&oled,84,22);
//		OLED_LineTo(&oled,44,22);
//		OLED_LineTo(&oled,44,42);
//		OLED_LineTo(&oled,84,42);

//		//#7.画圆画矩形
//		OLED_SetCursor(&oled,20,20);
//		OLED_SetPen(&oled,PEN_COLOR_WHITE,1);
//		OLED_SetBrush(&oled,BRUSH_TRANSPARENT);
//		OLED_DrawRect(&oled,40,20);
//
//		//圆
//		OLED_SetCursor(&oled,65,30);
//		OLED_DrawCircle(&oled,5);
//
//		//矩形2
//		OLED_SetCursor(&oled,70,20);
//		OLED_SetPen(&oled,PEN_COLOR_WHITE,1);
//		OLED_SetBrush(&oled,BRUSH_WHITE);
//		OLED_DrawRect(&oled,40,20);

//		//#8.绘制位图
//		OLED_SetCursor(&oled,0,0);
//		OLED_DrawBitmap(&oled,128,64,bitmap);

//		OLED_SendBuffer(&oled);										//让其在屏幕上显现出来


	while(1)
	{
		OLED_Clear(&oled);
		OLED_SetCursor(&oled,0,0);
		OLED_DrawBitmap(&oled,128,64,bitmap);
		OLED_SendBuffer(&oled);

		Delay(500);


		OLED_Clear(&oled);
		OLED_SetCursor(&oled,0,0);
		OLED_DrawBitmap(&oled,128,64,bitmapFlip);
		OLED_SendBuffer(&oled);

		Delay(500);
	}
}

void My_SoftwareI2C_Init(void)
{
	si2c.SCL_GPIOx=GPIOB;
	si2c.SCL_GPIO_Pin=GPIO_Pin_6;
	si2c.SDA_GPIOx=GPIOB;
	si2c.SDA_GPIO_Pin=GPIO_Pin_7;

	My_SI2C_Init(&si2c);
}

int i2c_write_bytes(uint8_t addr, const uint8_t *pdata, uint16_t size)
{
	return My_SI2C_SendBytes(&si2c,addr,pdata,size);
}

void My_OLEDScreen_Init(void)
{
	OLED_InitTypeDef OLED_InitStruct;

	OLED_InitStruct.i2c_write_cb=i2c_write_bytes;

	OLED_Init(&oled,&OLED_InitStruct);
}

Hbutneymar
关注
OLED屏幕—基于铁头山羊的STM32标准库教程
2301_80325508的博客
07-31 667
。
（1）STM32基本概念与特征—基于铁头山羊的STM32标准库教程
2301_80325508的博客
07-16 1212
本系列文章总结了bilibili铁头山羊STM32标准库教程常用的基本概念图、函数接口和标准例程，以便于日后新程序的开发。
铁头山羊stm32笔记代码
03-27
好的，我需要帮用户找到铁头山羊STM32笔记相关的代码示例或下载资源。首先，我应该回忆一下用户提供的引用内容，看看是否有相关的线索。 用户提到的引用[1]是关于STM32CubeMX教程和IIC读取AT24C02的HAL库代码，这...
I2C—基于铁头山羊的STM32标准库教程
2301_80325508的博客
07-25 1157
I2C是Inter-Integrated Circuit (内部集成电路)的简称。
铁头山羊stm32笔记 EXTI
03-14
根据用户提供的引用，引用2和3提到了铁头山羊的STM32学习笔记，其中引用2是关于中断、NVIC和EXTI的，而引用3是关于GPIO工作模式的。用户的问题主要集中在EXTI中断配置上，所以应该重点参考引用2。 首先，我需要确认...
windows鼠标按键自定义任意设置
bugsycrack的博客
05-04 393
一个小巧实用的鼠标按键映射工具，如果你正在用多按键类型的鼠标，这个工具可以派上大用场。这个工具对游戏玩家来说也是非常有用的，如果某些游戏不支持多按键鼠标，你可以使用x-mouse来进行设置，在游戏中一样可用。X Mouse Button Control是一款专业的重新映射鼠标按钮的软件工具，可以用它一键复制、一键粘贴、多媒体控制、音量调节、启动邮件等操作。十分方便快捷，界面简约，布局直观清晰，操作简单，极易上手，是一款不可多得的利器。设备需求：鼠标、驱动和一个5键鼠标(传统2-3键鼠标也可使用)
键盘固件刷写详解：Bootloader
supershmily的博客
05-08 611
引导加载程序是预装在微控制器中的一段特殊程序，它允许我们通过USB接口更新键盘的固件，而无需使用专业的硬件编程器。不同厂商和芯片使用的引导加载程序各不相同，所以刷写方法也有所区别。软件重置：按下映射到QK_BOOT的按键硬件重置按下PCB上的RESET按钮（如果有）短接RST和GND针脚特定引导加载程序可能有特殊方法（如RP2040的BOOTSEL按钮）本文详细介绍了各种引导加载程序的特性和刷写方法，希望能帮助各位键盘爱好者更好地理解和掌握固件刷写技术。
手势、鼠标滑动实现界面切换
轩辕霸天L
05-08 154
【代码】手势、鼠标滑动实现界面切换。
Unity：输入系统（Input System）与持续检测键盘按键（Input.GetKey）
2402_88047672的博客
05-05 575
是 Unity 的旧输入系统（Old Input System）中用来检测键盘按键是否“持续按下”的方法。属于 Unity 的 旧版输入系统（Legacy Input System），也叫做：而不是新的 Input System 包（那个要安装）。
QMK键盘固件配置详解
supershmily的博客
05-07 727
通过QMK的丰富配置选项，我们可以实现键盘的高度定制化。从简单的矩阵定义到复杂的分体键盘通信，从基础按键去抖到花哨的RGB灯效，QMK几乎能满足所有DIY键盘爱好者的需求。希望这篇教程对你有所帮助！如果你还有疑问，欢迎在评论区留言交流。参考资料QMK官方文档QMK GitHub仓库机械键盘DIY社区。
一款独立于游戏外的键盘源按键辅助工具他来了
浮云神马-潘
05-06 334
1.我们只是个ocr识别工具，键盘源输入按键，所以很多都需要看常规键盘的支持度（部分鼠标的快捷键不支持哦）2.我们独立于游戏外，不需要植入游戏内部，正常电脑里的杀毒软件和防火墙也不会当成病毒。5.我们的技术优势是下载即用，不需要防火墙信任，不是游戏内施法并且是键盘按键触发！4.我们是python，依赖库需要读取目录，这个下载目录不可以放在中文文件夹中。6.不同于按键精灵，语言和技术源都不一样，比按键精灵更牛逼。知道如何循环并且会自行模拟。只要熟悉hekili体系。不需要安装，下载即用。
PVP鼠标推荐（deepseek）
最新发布
voxiom_的博客
05-08 438
下面有不懂的自行百度查找👍 ❤️以下是几款在和：预算有限但需要稳定双击性能的玩家。：¥100-200：长期高强度使用后可能出现微动老化（可自行更换微动解决）。：中小手型，追求轻量化与高响应速度的玩家。：¥200-300：光学微动手感偏硬，可能需要适应。：追求自定义微动手感的高端玩家。：¥500-600：微动可更换设计大幅延长鼠标寿命。：FPS/Minecraft 玩家，注重轻量化与灵活性。：¥400-500：微动寿命一般，需定期维护。：需要稳定 DBC/DC 的中大手玩家。：¥200-300。
【electron+vue】常见功能之——调用打开/关闭系统软键盘，解决打包后键盘无法关闭问题
$
05-08 1063
本地测试可以在终端看到日志，打包要看日志可以找到"C:\Users\Administrator\AppData\Roaming\项目名" 路径下的’main-process.log’文件。两个方法, 发送两个消息给主进程，用来显示和隐藏软键盘,'show-keyboard’可自定义，和主进程那边一致就行。"C:\Windows\System32\osk.exe"为电脑的软键盘地址，一般都是这个，如果不一样可以修改一下。实现思路：通过input标签聚焦失焦的方式，实现系统软键盘的显示隐藏。
用python实现鼠标监听与手势交互
2301_80338712的博客
05-06 946
本文探讨了一种基于Python的数学函数可视化系统的设计与实现，该系统整合了Pynput鼠标事件监听机制、Matplotlib绘图引擎以及PyQt5图形用户界面框架。系统通过人机交互方式实现了函数图像的直观构建与可视化表达，支持多种函数类型的参数化建模与实时绘制。本文详细阐述了系统的理论基础、架构设计、核心算法实现以及性能优化策略，并对系统在教育教学、科学计算与数据可视化领域的应用进行了理论分析与实证研究。
视频编解码学习三之显示器
Tony750509的博客
05-04 781
分为（CRT），液晶显示器的组成。一般来说，液晶显示器由以下几个部分组成： [3]1、：里面是和网格状的。（timing control）：用于产生控制液晶分子偏转所需的时序和电压。灯管：产生白色光源。背光：把灯管产生的到液晶屏上 [3]。2、控制板起信号。把各种输入格式的信号转化成固定的信号。例如对1024 x768的屏可以是640×480、800×600、1024×768等，最终转化成输出格式1024×768 [3]。3、产生高压，用于点亮灯管。
QMK键盘固件自定义指南 - 打造你的专属键盘体验
supershmily的博客
05-08 591
创建自定义键码的第一步是枚举它们。QMK提供了SAFE_RANGE宏来确保你的自定义键码获得唯一的编号。BAR通过这段代码，你可以在键盘映射中使用FOO和BAR两个自定义键码。QMK中的键盘映射保存在数组中，最多可以定义32个图层（0-31），较高的图层具有优先权。- 表示基本键盘映射层（0-31）- 在其位中保存每个图层的开/关状态QMK提供了极其强大且灵活的键盘自定义能力，从简单的键位重映射到复杂的宏和功能。创建自定义键码并定义其行为设置多层键盘映射实现不同功能。
制作一款打飞机游戏39：鼠标控制
wskongdesheng的专栏
05-07 463
然而，当我滚动时间线时，发现了一个问题：如果两个敌人在相近的时间生成，它们在时间线上会显示为重叠。为了解决这个问题，我添加了一个系统来计算每个敌人的生成位置，并在时间线上相应地绘制它们。我创建了一个名为“添加敌人”的按钮，并为其编写了相应的更新函数。现在，当我按下键盘上的“X”键时，会弹出菜单，然后我可以选择“添加敌人”命令来生成一个新的敌人。接下来，我想在时间线上绘制敌人指示器，以便更直观地看到敌人的生成情况。同时，我还添加了一个高亮显示功能，当用户悬停在某个敌人按钮上时，会在游戏中高亮显示对应的敌人。
zkaq-SQL注入 学习SRC挖法
m0_74317362的博客
05-07 463
''2-1恢复正常，存在数字型爆出库名结束！
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
