盘点那些奇葩的FPGA板卡（二）

板卡太多，我们今天继续，上一篇文章链接:

盘点那些奇葩的FPGA板卡（一）

手机形状FPGA板卡-Precursor

板卡资源

• 69 x 138 x 7.2 mm

• 96g

• Xilinx XC7S50 FPGA

• iCE40UP5K 二级嵌入式控制器 (EC)

• 200 ppi 黑白 LCD（336 x 536 分辨率）

• 键盘和 LCD 均带背光

• 模块化键盘 PCB - 自定义布局、添加传感器

硬件资源和开发例程：

https://github.com/betrusted-io/xous-core

https://github.com/betrusted-io/betrusted-wiki

https://github.com/betrusted-io/betrusted-soc

https://github.com/betrusted-io/betrusted-ec

Mini PCIe外形FPGA板卡-XTRX 及其 扩展底板

板卡资源

• 射频芯片组：Lime Microsystems LMS7002M FPRF

• FPGA 芯片组：Xilinx Artix 7 35T

• 信道：2×2 MIMO

• 采样率：~0.2 MSPS 至 120 MSPS SISO / 90 MSPS MIMO

• 调谐范围：30 MHz - 3.8 GHz

• PCIe x2 Gen 2.0：8 Gbit/s

• 尺寸：全尺寸 Mini PCIe（30 × 51 mm）

硬件资源和开发例程：

https://github.com/xtrx-sdr

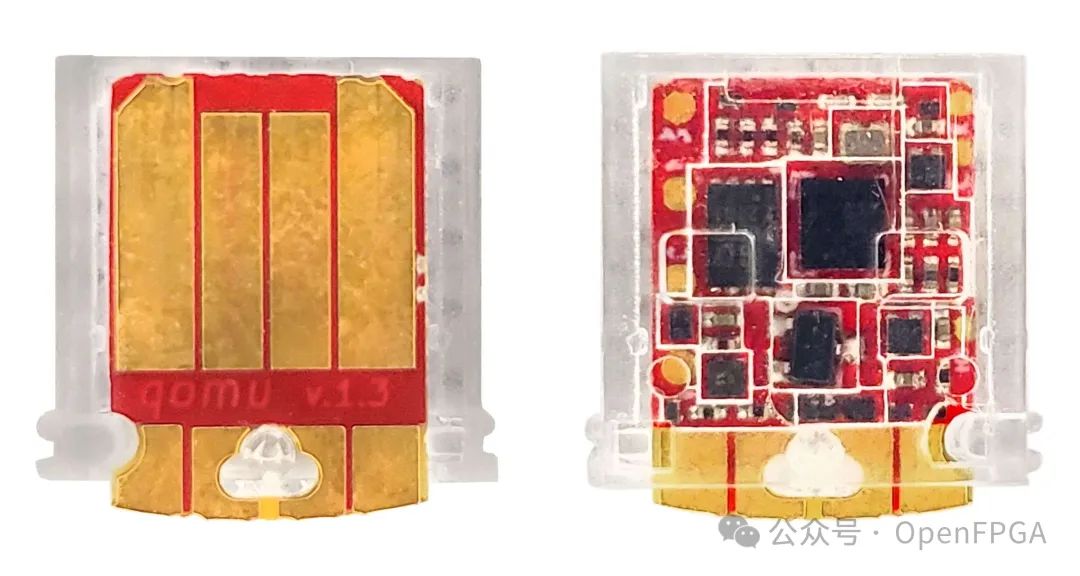

USB插头大小及外形FPGA板卡-Qomu

板卡资源

• QuickLogic EOS S3 SoC

Arm® Cortex®-M4F MCU，运行速度高达 80 MHz，系统内存为 512 KB

eFPGA 具有 2,400 个有效逻辑单元和 64 Kbits 嵌入式 RAM，最多可配备 8 个 RAM/FIFO 控制器

• 超低功耗，以 µW 为单位

• 16 Mbit 闪存

• 四个电容式触摸按键

• 一个 RGB LED

硬件资源和开发例程：

https://github.com/QuickLogic-Corp/qomu-dev-board

M.2 (NGFF) 2230大小及外形FPGA板卡-PicoEVB

板卡资源

• Xilinx Artix XC7A50T

• M.2 (NGFF) 2230, keyed for A and E slots

• 22 x 30 x 3.8 mm

• RS232 connection to the FPGA via FTDI FT2232

硬件资源和开发例程：

https://github.com/RHSResearchLLC/PicoEVB

超小外形FPGA板卡-Kryptor

板卡资源

• FPGA：型号Intel/Altera MAX10 8K LE（代码：10M08DAF256C8G）

• 尺寸： 22.8 x 31.2 mm

• 内部闪存： 1376 Kb

• 内部 RAM：共 378 Kb

• 控制： API编译库/Linux命令行界面（CLI）

• 加密速度：单核 Camellia 对称加密速度高达 108 Mbps（SPI 链路速度上限为 100 Kbps）

• PCB 功耗：58 mW（FPGA 空闲）至 64 mW（FPGA 加密）

硬件资源和开发例程：

https://skudo.tech/

商品化外形FPGA板卡-ChipWhisperer-Husky、Cynthion和NeTV2

ChipWhisperer-Husky Cynthion NeTV2

板卡资源

ChipWhisperer-Husky:

• 采样率和 ADC：200 MS/s，12 位

• 样本缓冲区大小：> 80 KSample

• FPGA：Artix A35

Cynthion:

• FPGA : Lattice Semiconductor LFE5U-12F ECP5 FPGAyosys+nextpnr

• 三个高速 USB 接口，每个接口连接到一个 USB3343 PHY，运行速度高达 480 Mbps。

• 64 Mbit (8 MiB) RAM，用于缓冲 USB 数据或用户应用程序

• 两个Digilent Pmod™ 兼容 I/O 连接器，提供16 个高速 FPGA 用户 IO，支持用户 FPGA 应用程序

• 32 Mbit (4 MiB) SPI 连接闪存，适用于无 PC FPGA 配置

• 两个 FUSB302B I2C Type-C 端口控制器，用于 AUX 和 TARGET-C 端口，支持 USB 电源传输或自定义 Type-C 行为。

NeTV2：

• FPGA: Xilinx XC7A35T-2FGG484

• On-board RAM: 512 MBytes, 32-bit wide DDR3-800

• Video Ports: 2 x HDMI type A inputs, 1 x HDMI type A output, 1 x HDMI type D output. One input/output pair configured for in-line 'NeTV mode' video filtering.

• Dimensions: 160 mm x 120 mm x 51 mm (optional plastic case outer dimensions)

硬件资源和开发例程：

ChipWhisperer-Husky:

https://github.com/newaetech/chipwhisperer-husky

https://github.com/newaetech/chipwhisperer

Cynthion:

用户文档 https://cynthion.readthedocs.io/en/latest/

电路板原理图和设计文件：https://github.com/greatscottgadgets/cynthion-hardware

LUNA Gateware： https ://github.com/greatscottgadgets/luna

调试器固件：https://github.com/greatscottgadgets/apollo

Cynthion：https://github.com/greatscottgadgets/cynthion

LUNA：https://github.com/greatscottgadgets/luna Facedancer：https: //github.com/greatscottgadgets/facedancer

Packetry： https: //github.com/greatscottgadgets/packetry

NeTV2:

https://github.com/AlphamaxMedia/netv2-fpga

https://github.com/AlphamaxMedia/netv2-mainboard

M.2外形FPGA SDR板卡-sSDR 和 uSDR

uSDR sSDR xSDR

板卡资源

uSDR:

• RFIC: LMS6002D

• FPGA: XC7A35T

• Crystal oscillator: ASTX-13-C-26.000MHZ-I05

• USB 2.0 PHY: USB3333

• RF Baluns: B0322J5050AHF + 3600BL14M050

• RF connectors: MHF4

• RF switches: BGS12P2L6

sSDR:

• Frequency range: 30 MHz to 8.5 GHz RX / TX

• Bandwith: 0.5Mhz - 90 MHz

• Sample rate: 0.1 MSps - 100 MSps

• GPS or external 1 PPS sync

• Form Factor: M.2 2242 B+M key (USB 2.0 & PCIe 2.0 x2)

• RFIC: LMS7002M + LMS8001

• FPGA: XC7A35T

xSDR：

• 8 channels at 30-3800 MHz RX/TRX

• 60 MSPS per 8 channels or 100 MSPS per 4 channels

• GPS or external 1 PPS sync

• RFIC: 4x LMS7002

• FPGA: 4x XC7A35T

硬件资源和开发例程：

sSDR:

https://github.com/wavelet-lab

uSDR 和 xSDR:

https://github.com/wavelet-lab/usdr-fpga

https://github.com/wavelet-lab/usdr-lib

几个M.2 SDR区别：

带示波器接口的FPGA板卡-ThunderScope

板卡资源

快来看看用FPGA做的开源示波器

快来看看用FPGA做的开源示波器（二）

硬件资源和开发例程：

https://github.com/EEVengers/ThunderScope
