盘点那些奇葩的FPGA板卡（一）

前方提示：文中涉及大量图片，请掩护流量少的朋友先行撤退~

你平时看到的FPGA开发板是不是都是这样：

或者这样：

今天带领大家看点不一样的FPGA板卡（大部分非开发板）。

Mini PCIe架构小板卡

板卡资源：

• Microchip MPF300T-1FCVG484E PolarFire FPGA

• 4 GB of DDR4 memory

• PCIe x1 Gen2 as EP

硬件资源和开发例程：

https://github.com/SDSP-github/TinyBeast

USB端口大小FPGA板卡-Fomu FPGA

板卡资源：

• FPGA：Lattice ICE40UP5K

• RAM： 128 kB

• 存储：1 MB SPI FLASH

• USB 2.0 FS（12 Mbps）

硬件资源和开发例程：

https://workshop.fomu.im/en/latest/background.html

https://github.com/im-tomu/fomu-hardware/tree/master

https://github.com/im-tomu

microSD形状FPGA板卡- Signaloid C0-microSD

配套的底板：

板卡资源：

• FPGA：Lattice ICE40UP5K

• 存储：AT25QL128A（128 Mbit） SPI Flash

硬件资源和开发例程：

https://github.com/signaloid/C0-microSD-hardware

NVME M.2形状FPGA板卡-NiteFury

板卡资源：

• FPGA：Xilinx Artix XC7A200T-2FBG484E

• 内存： DDR3，512MB（256 MB x 16）

• 尺寸规格： M.2 (NGFF) 2280

• 尺寸（不含散热器）：22 x 80 x 5.5 mm

• 尺寸（含散热器）：22 x 80 x 10 mm

• 主机接口： PCIe 4x gen 2（2 Gb/s）

• 用户可控制的 LED： 4

硬件资源和开发例程：

https://github.com/RHSResearchLLC/NiteFury-and-LiteFury

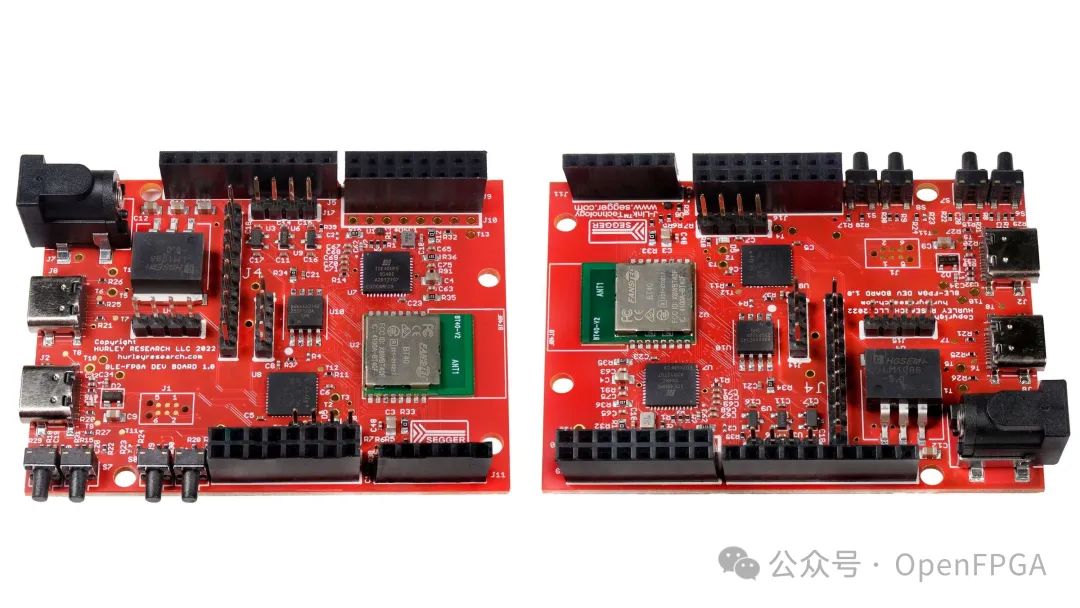

Arduino Uno形状FPGA板卡-NRFICE

板卡资源：

• Arduino UNO 兼容外形尺寸

• nRF5340

具有 FPU 和 DSP 指令的 128/64 MHz Arm Cortex-M33

完全可编程的网络处理器

更高级别的安全性

安全密钥存储

蓝牙 5.3

Thread、Zigbee 和 802.15.4

NFC，近场通信无线电

全速 USB

• ICE40UP5K

硬件资源和开发例程：

https://github.com/HurleyResearch/nRFICE

“带耳朵”的FPGA板卡-LimeSDR & LimeSDR Mini

LimeSDR Mini LimeSDR

板卡资源：

LimeSDR Mini:

• RF transceiver: Lime Microsystems LMS7002M

• FPGA: Intel Altera MAX 10 (10M16SAU169C8G)

• EEPROM memory: 2 x 128 KB for RF transciever MCU firmware and data

• Flash memory: 1 x 4 MB flash memory for data

• USB 3.0 Type-A (FTDI FT601 controller)

• 2 x coaxial RF (SMA) connectors (each can be switched between high and low frequency bands)

• Board dimensions: 69 mm x 31.4 mm

• Board weight: 20 grams

LimeSDR:

• RF Transceiver: Lime Microsystems LMS7002M MIMO FPRF

• FPGA: Altera Cyclone IV EP4CE40F23 - also compatible with EP4CE30F23

• Memory: 256 MBytes DDR2 SDRAM

• USB 3.0 controller: Cypress USB 3.0 CYUSB3014-BZXC

• Dimensions: 100 mm x 60 mm

硬件资源和开发例程

LimeSDR Mini:

https://myriadrf.org/projects/software/lime-suite/

https://github.com/myriadrf/LimeSuite

LimeSDR Mini V2:

https://www.crowdsupply.com/lime-micro/limesdr-mini-2

LimeSDR:

https://github.com/myriadrf/LimeSDR-USB

https://github.com/myriadrf/LimeSDR-USB_GW
