Vitis HLS 断点调试

关注、星标公众号，精彩内容每日送达
来源：网络素材

作者：Yang Chen，AMD工程师；来源：AMD开发者社区

HLS验证过程中，CSIM是最初验证程序功能是否正常的手段。作为最接近传统软件开发的方式，Vitis也提供了调试功能。而断点调试又是其中常见的调试手段，本文就简单介绍一下Vitis HLS断点调试的方法。

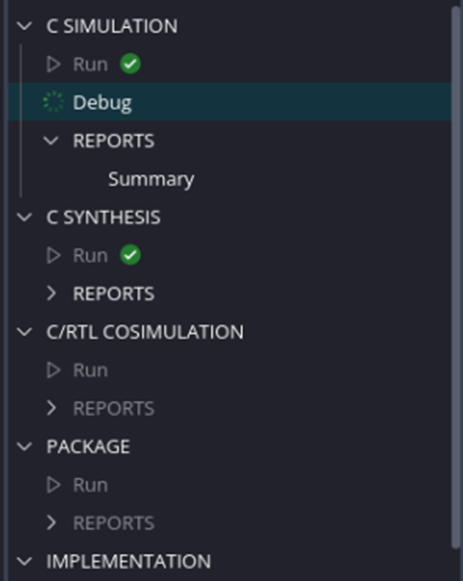

Vitis HLS的debug按钮在C SIMULAION的run的下方（HLS组件的debug功能只支持CSIM，底层工具依托gdb）：

单击Debug，待编译完成，界面会自动跳转到Debug界面。在debug界面中：

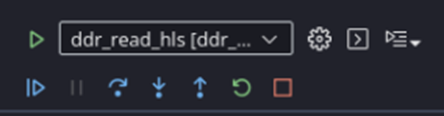

左上角绿色箭头是开始debug按钮，下方依次是continue，pause，step over，step into，step out，restart，stop。这些按钮可以帮助用户分步调试应用程序，用户可以在程序代码中添加断点（breakpoint）。

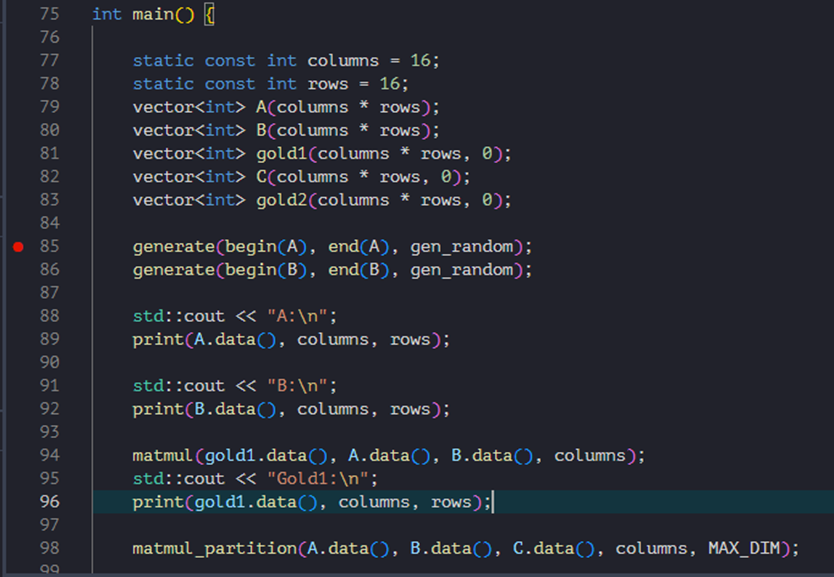

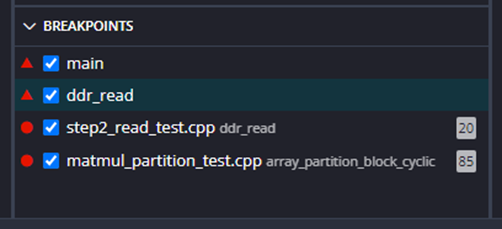

添加方式是：在代码标号的左边，左键点击可以生成红色的断点，再点击则取消断点。所有的断点都在左边下方菜单breakpoints显示：

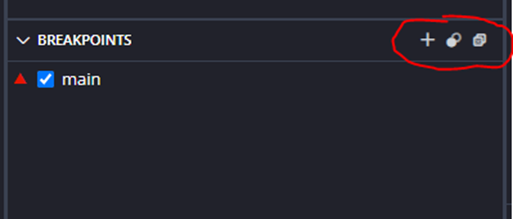

在breakpoints的右上角，用户也可以手动添加断点，disable所有断点，移除所有断点：

以上就是Vitis HLS的断点调试方法，希望能对你使用Vitis HLS debug有帮助。

（全文完）
