从Kintex-7到Versal：一段让我重新认识时序收敛的FPGA迁移之旅

摘要 ：当一段在Kintex-7上稳定运行多年的MIPI Rx代码，迁移到Versal后开始随机出错，我没想到问题竟隐藏在一个看似"安全"的buffer逻辑中。这是一个关于时钟域、亚稳态和跨代FPGA架构差异的深度实战故事。

一、那个看似平静的迁移任务

去年，我们团队决定将一款成熟的视频处理产品从Xilinx Kintex-7平台迁移到新一代的Versal FPGA。升级理由很充分：更高的性能、更低的功耗、更丰富的资源。

"应该很简单，"我在项目启动会上说，“大部分代码是纯RTL，平台无关。”

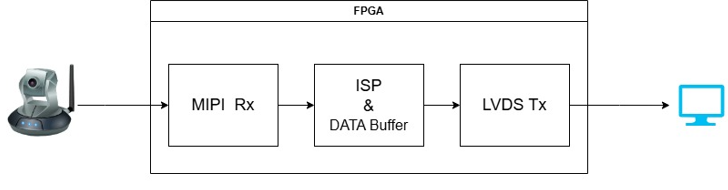

我们的MIPI CSI-2接收模块在Kintex-7上稳定运行了三年，处理过数百万帧图像，从未出过问题。

受影响模块的主要部分是这样的：

verilog/ 原Kintex-7代码 - 32位转64位数据缓冲器

assign      mipi_data_64 = {mipi_data, mipi_data_buf };
always @(posedge rx_sys_clk or posedge rx_sys_rst) begin
    if(rx_sys_rst ) begin
        mipi_data_vld_64 <= 1'b0;
    end else if(mipi_data_vld ) begin
        mipi_data_vld_64 <= mipi_data_vld_64 + 1'b1;
    end else if(~mipi_data_vld ) begin
        mipi_data_vld_64 <= 1'b0;
    end
end

always @(posedge rx_sys_clk or posedge rx_sys_rst) begin
    if(rx_sys_rst ) begin
        mipi_data_buf <= 32'd0;
    end else begin
        mipi_data_buf <= mipi_data;
    end
end


// mipi_data_vld_64 & mipi_data_64 : valid control signal and datat write into RAM

看起来没有问题，不是吗？ 同一个时钟域，简单的使能逻辑，我在Kintex-7上验证过无数次。

二、幽灵般的数据错误

整个工程迁移到Versal后， 只需要更新下几个IP。本来以为一上板子测试，基本功能就应该正确，顶多屏幕会有一些闪烁等小问题，需要再调整一下参数。没想到打开电源，显示器上显示的影像不正确，从上到下都是花屏。

更诡异的是：

1. 错误一直存在，即使配置sensor输出Colorbar
2. 工程单独测试LVDS Tx , 输出正常

我们用嵌入式逻辑分析仪Reveal抓取了出错的时刻：

sensor_data_buf的数据并不完全是上一拍的sensor_data, 某些bit数据发生了改变，导致后续写进RAM的数据错误。

verilog// 抓取到的错误波形（简化版）

verilog
// 抓取到的错误波形（简化版）
Time 123.4ms: mipi_data_vld=1, mipi_data=32'hAABBCCDD
Time 123.5ms: mipi_data_vld=1, mipi_data=32'hEEFF0011
// 期望输出: {32'hAABBCCDD, 32'hEEFF0011} = 64'hAABBCCDDEEFF0011
// 实际输出: {32'hEEFF0011, 32'hAABBCCDD} = 64'hEEFF0011AABBCCDDTime 123.4ms:
// mipi_data_64 期望输出: {32'hAABBCCDD, 32'hEEFF0011} = 64'hEEFF0011AABBCCDD
// mipi_data_64 实际输出: {32'hEEFF0011, 32'hAABBCCDD} = 64'hCEF30031AABBCCDD

三、理论根源：建立/保持时间窗口的物理现实

经过48小时的调试，我们把范围缩小到那个"简单"的buffer逻辑。问题出现在 mipi_data_buf的生成上。

上面代码意图很明确 ：

1. 每个时钟周期缓存当前的 mipi_data
2. 下一周期与新的 mipi_data拼接成64位
3. 通过计数器标志每两个有效数据输出一次64位数据

但这里隐藏着三个致命假设 ：

1. mipi_data在时钟边沿是稳定的
2. mipi_data_buf总能采样到正确的值
3. 数据变化与时钟边沿完美错开

3.1 触发器的采样机制

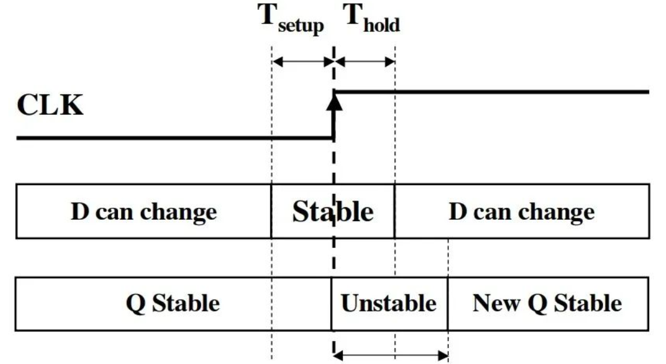

每个D触发器都有一个 绝对不可侵犯的禁区 ——建立时间（Tsu）和保持时间（Th）窗口：

数学定义 ：

• 建立时间 Tsu：时钟边沿前数据必须稳定的最小时间
• 保持时间 Th：时钟边沿后数据必须稳定的最小时间
• 采样窗口 W = Tsu + Th：数据绝对禁止变化的区域

对于Versal FPGA，典型的时序参数：

text

Tsu ≈ 0.2ns @ 400MHz
Th ≈ 0.1ns @ 400MHz
采样窗口 W ≈ 0.3ns

3.2 问题的物理本质

当 mipi_data的变化边缘进入这个0.3ns的采样窗口时，触发器可能：

1. 正确采样 ：变化完全在窗口外
2. 亚稳态 ：变化在窗口边缘
3. 错误采样 ：变化穿过整个窗口

在您的代码中，mipi_data_buf <= mipi_data的 危险在于 ：

• mipi_data可能在任何时刻变化
• 触发器在每个时钟边沿都会尝试采样
• 一旦变化与边沿"相遇"，灾难就发生了

四、具体错误场景还原

场景1：单次变化跨越采样窗口

结果：
mipi_data_buf可能采样到：
1. 全部旧值（幸运）
2. 全部新值（幸运）
3. 部分旧值+部分新值（灾难！）

场景2：与mipi_data_vld计数器的时序竞争

这才是 最隐蔽的问题 ：

// 关键时序关系：
always @(posedge rx_sys_clk) begin
    mipi_data_buf <= mipi_data;           // 时序路径A
    if(mipi_data_vld) begin
        mipi_data_vld_64 <= ...;          // 时序路径B
    end
end

问题链 ：

1. mipi_data_vld在时钟边沿有效
2. mipi_data_vld_64计数器递增，表示"可以输出64位数据"
3. 但此时 mipi_data_buf可能采样到错误值
4. 结果：计数器说"数据有效"，但数据是错的

时间轴：
t0: 时钟边沿n
    mipi_data_vld = 1
    mipi_data = 值A（稳定）

t1: 时钟边沿n+1
    mipi_data_buf应该=值A
    但mipi_data正在变为值B！

    如果变化在采样窗口内：
    mipi_data_buf = 亚稳态值X

t2: 输出阶段
    mipi_data_64 = {值B, 值X}  ← 完全错误！
    mipi_data_vld_64 = 1       ← 但标志有效！

五、修复问题的理论框架 – 同步设计的黄金法则

5.1 数据-控制信号一致性定理

定理 ：对于任何使用使能信号的数据处理单元，数据信号和使能信号必须满足：

1. 相同的时序参考（时钟域）
2. 匹配的路径延迟
3. 稳定的采样窗口

数学表达 ：

设数据变化时间为 T_data_edge
设使能有效时间为 T_enable_valid

安全条件：
|T_data_edge - T_enable_valid| > max(Tsu, Th) + margin

5.2 数据缓冲器的正确范式

把mipi_data_buf生成代码更新为如下后，上版测试功能正常。

always @(posedge rx_sys_clk or posedge rx_sys_rst) begin
    if(rx_sys_rst ) begin
        mipi_data_buf <= 32'd0;
    end else begin
        if(mipi_data_vld) begin
            mipi_data_buf <= mipi_data;
        end
    end
end

推荐更优方案：使能控制采样

always @(posedge rx_sys_clk or posedge rx_sys_rst) begin
    if(rx_sys_rst ) begin
        mipi_data_buf <= 32'd0;
    end else begin
        mipi_data_buf <= mipi_data;
    end
end

// 相应的，修改有效标志逻辑
reg data_phase;  // 0:低32位, 1:高32位

always @(posedge rx_sys_clk or posedge rx_sys_rst) begin
    if(rx_sys_rst) begin
        data_phase <= 1'b0;
        mipi_data_vld_64 <= 1'b0;
    end else if(mipi_data_vld) begin
        if(data_phase) begin
            // 第二个32位到达，输出64位
            mipi_data_64 <= {mipi_data, mipi_data_buf};
            mipi_data_vld_64 <= 1'b1;
        end else begin
            // 第一个32位，仅缓存
            mipi_data_vld_64 <= 1'b0;
        end
        data_phase <= ~data_phase;
    end else begin
        mipi_data_vld_64 <= 1'b0;
    end
end

六、深刻教训与设计哲学

6.1 重新认识"同步"

这个案例迫使我们重新思考"同步设计"的真正含义：

同步不仅仅是时钟域相同，更是时序关系的可预测性。

6.2 数据有效性的完整链条

正确的数据流应该形成 闭合的验证环 ：

数据产生 → 有效性标记 → 安全传输 → 接收验证 → 使用确认

在最初的原始设计中，链条在"安全传输"环节断裂了。

6.3 面向未来的设计原则

1. 假设所有信号都是异步的 ，除非能证明同步
2. 使能信号必须控制所有相关数据路径
3. 关键数据路径需要冗余校验
4. 设计必须考虑工艺、电压、温度的变化范围

结语：从漏洞到洞察

这个 mipi_data_buf的采样窗口问题，表面上是一个简单的时序违规，深层却揭示了数字电路设计的核心矛盾：

在追求更高性能（频率）的同时，我们如何保证数据的绝对可靠？

答案不在于更先进的工艺或更快的时钟，而在于 对物理现实的深刻尊重 ——尊重建立时间、尊重保持时间、尊重信号传播的每一个皮秒。

这个bug的价值，不仅在于修复了一个具体问题，更在于它教会我们：

真正的专业，体现在对那些"几乎不可能发生"的边缘情况的敬畏和处理。

每一次这样的调试经历，都是工程师认知体系的一次升级。当我们下次面对看似简单的 data_buf <= data时，我们会本能地问：

“这个采样安全吗？”
“变化窗口在哪里？”
“我需要什么样的保护？”

这，就是从错误中学到的最宝贵的东西。

---
