引言：为什么需要“训练”？

在FPGA项目中使用DDR3时，很多工程师都有过这样的经历：MIG IP核配置无误，代码仿真完美，但一上板，init_calib_complete 信号却迟迟无法拉高，或者运行时出现随机数据错误。其根源，很大概率在于 DDR3的Training Process（训练过程） 未能成功。

你可以将DDR3想象成一位世界级的田径运动员，而FPGA是他的教练。运动员潜力无限，但若想与教练完美配合，他们必须进行长期的 协同训练 ，以找到最佳的起跑时机、步频和节奏。DDR3训练就是FPGA控制器与DDR3颗粒之间，在上电后自动执行的一套精密“协同训练”流程，目的是 补偿PCB板上的信号传输延迟差异，确保数据被正确采样 。

本文将深入剖析Xilinx FPGA MIG IP核中的DDR3训练过程，带你理解这一确保高速存储稳定性的“灵魂仪式”。

一、问题的根源：为何DDR3如此“娇气”？

在数百MHz甚至更高频率下，DDR3总线上的任何微小瑕疵都会被急剧放大。主要挑战来自：

飞行时间差异：
DDR3的时钟（CK）、数据（DQ）和数据选通（DQS）信号在PCB走线上的长度不可能完全一致。长度的差异导致信号到达DDR3颗粒/FPGA的时间不同，即飞行时间 不同。这使得在控制器端发出的DQS边缘，无法精确对齐在DDR3颗粒端DQ数据的中心。
时钟偏移：
即使走线等长，由于FPGA内部和DDR3芯片内部的缓冲器差异，也会导致CK、DQS和DQ信号之间产生微小的时序偏移。
电压与温度变化：
系统运行中，PVT（工艺、电压、温度）的变化会动态地改变信号的传输延迟和建立/保持时间。

结论： 一个固定的、出厂即用的采样时序是无法应对这些动态变化的。因此，必须有一个在上电后、运行前的自动测量与调整过程，这就是 Training 。

二、 Training Process 详解：三步曲

MIG的校准过程主要包含三个阶段，它们像一场精密的仪式，环环相扣。

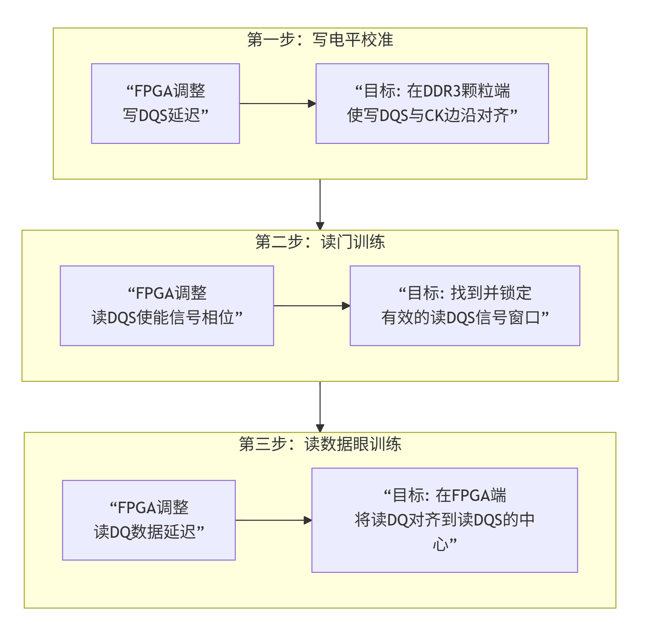

在这里插入图片描述

阶段一：写电平校准 - 解决“写”操作的时序问题

目标： 确保在 DDR3颗粒的引脚上 ，写数据选通（DQS）的边沿能够精确对齐 写时钟（CK）的边沿 。
问题场景：
由于CK和DQS走线延迟不同，当FPGA同时发出CK和DQS时，它们到达DDR3颗粒时可能已经错位。DDR3颗粒是利用CK来锁存命令和地址的，而利用DQS来锁存写数据的。如果DQS相对于CK延迟太多，颗粒可能在正确的数据到来之前就去锁存，导致写入错误。
解决方案：
1. MIG控制器让DDR3颗粒进入 写电平模式 。
2. 控制器发送一个特殊的 写电平调整模式命令 。
3. DDR3颗粒会在其DQS引脚上 输出一个特定的模式 （通常是CK的复制品）。
4. MIG控制器在FPGA端 监测返回的DQS信号 ，并 动态调整DQS的相位 ，直到在FPGA端捕获到的DQS边沿与内部的CK参考边沿对齐。
5. 这个调整量，就补偿了CK和DQS从FPGA到DDR3颗粒的飞行时间差。
简单比喻： 教练（FPGA）根据运动员（DDR3）返回的脚步声（DQS），调整自己喊口令（发出DQS）的时机，确保口令和运动员的起跑动作在跑道上（DDR3引脚处）同时发生。

阶段二：读门训练 - 找到“读”数据的开门时机

目标： 确定在读操作期间，应该在什么时候“开门”接收DQS信号。
问题场景：
在读操作中，DDR3颗粒会同时输出DQ数据和DQS选通信号。DQS在读取时是边沿对齐的（即在数据变化的边沿触发）。FPGA需要利用这个DQS来在数据的中心点进行采样。但是，DQS信号并不是持续存在的，它只在突发读传输期间有效。FPGA需要一个读使能信号来控制何时接收DQS。
解决方案：
1. MIG控制器向DDR3写入一个已知的数据模式（如交替的0和1）。
2. 控制器发起读操作，并 扫描读DQS使能信号的相位 。
3. 控制器寻找一个 稳定的时间窗口 ，在这个窗口内，使能信号能可靠地捕获到有效的DQS脉冲，而不会捕获到DQS处于高阻态时的噪声。
4. 一旦找到这个最佳使能位置，就将其固定下来。
简单比喻： 教练需要找到精确的时机打开计时器的门，以确保只记录运动员的有效成绩，而不会记录他热身或休息时的无关动作。

阶段三：读数据眼训练 - 定位数据的最佳采样点

目标： 找到读DQS与读DQ之间的 最佳相位关系 ，确保FPGA在DQ数据的“眼图”中心进行采样，以获得最大的时序裕量。
问题场景：
即使DQS被正确使能，由于DQ和DQS信号在PCB和芯片内部的延迟差异，它们到达FPGA时也可能不是理想的边沿对齐关系。如果FPGA直接在DQS的上升沿采样DQ，可能会落在数据变化的边缘（建立/保持时间违例），导致采样错误。
解决方案：
这是最核心、最精细的一步。
1. MIG控制器再次向DDR3写入一个已知的、复杂的测试模式（例如， walking 1‘s/0’s）。
2. 控制器发起连续的读操作。
3. 在FPGA端，MIG内部的延迟链开始工作。它会 系统地、微小地调整DQ相对于DQS的延迟 （或反之）。
4. 对于每一个延迟设置，控制器都检查读回的数据是否与预期模式匹配。
5. 通过扫描整个时钟周期，控制器可以绘制出一个 “数据眼图” 。这个眼图的中心，就是 误码率最低、时序裕量最大的最佳采样点 。
6. 控制器最终将延迟锁定在这个最佳点上。
简单比喻： 教练用高速摄像机（延迟链扫描）分析运动员冲线时（数据有效时）的每一帧画面，找到躯干最接近终点线的那个绝对最佳瞬间，并以此作为按下秒表的精确时刻。

三、调试实战：当训练失败时我们该怎么办？

当你在Vivado中看到 init_calib_complete 为低，或者在ILA中看到持续的数据错误时，意味着训练失败了。以下是你应该遵循的排查思路：

1. 硬件第一性原理

训练失败，90%的原因在硬件。

电源： 用示波器检查DDR3的VDD、VTT、VREF电源是否稳定？纹波是否在规格之内？ VREF尤其关键 ，它的不准会直接改变信号的判决门限。
时钟： 参考时钟和系统时钟的幅度、频率、抖动是否达标？
PCB检查：
- 等长： 严格检查DQ/DQS组内等长、地址/命令/控制线与时钟的等长。违反等长规则是训练失败的常见原因。
- 拓扑： 是否使用了正确的拓扑结构（如Fly-by）？端接电阻（ODT）的布局是否合理？
- SI： 是否有明显的阻抗不连续、串扰或反射？

2. 利用Vivado调试工具

Vivado提供了强大的工具来诊断训练问题。

查看校准报告：
在Implementation后的 DRC 和 Report 中，可以找到MIG的校准报告。它会详细列出每个训练阶段的状态（Pass/Fail），并给出可能的原因。
使用DDR Debug Toolkit（需要License）：
这是终极武器。
- 写眼图扫描： 它可以扫描并可视化写操作的时序裕量，直接显示写数据眼图的质量。
- 读眼图扫描： 同样，可以扫描读数据眼图。
- 信号完整性分析： 通过眼图，你可以清晰地看到信号是否张开，是否有过冲、下冲，最佳采样点在哪里。这为硬件整改提供了最直接的证据。
