深入MIPI DSI显示技术栈 （一） DSI协议基础与生态地位：显示接口的技术革命

DSI协议基础与生态地位：显示接口的技术革命

关键词：MIPI DSI、显示接口演进、协议分层、功耗模型、市场渗透率

---

一、显示接口的技术演进史

1. 三代显示接口的迭代

世代	代表技术	痛点	关键突破
第一代 (1990s)	并行RGB	电磁干扰大/布线复杂（>40线）	无压缩直传
第二代 (2000s)	LVDS	功耗高（>100mW）	差分信号抗干扰
第三代 (2010+)	MIPI DSI	移动设备空间限制	视频+控制同传/μA级休眠

2. 转折性事件

• 2012年里程碑 ：iPhone 5采用DSI接口，推动手机行业100%弃用LVDS
• 2023年数据 （Omdia报告）：
  移动设备DSI渗透率：智能手机98% / 平板电脑93%
  新兴领域：车载显示（35%）、AR/VR（68%）

---

二、DSI协议的核心竞争力

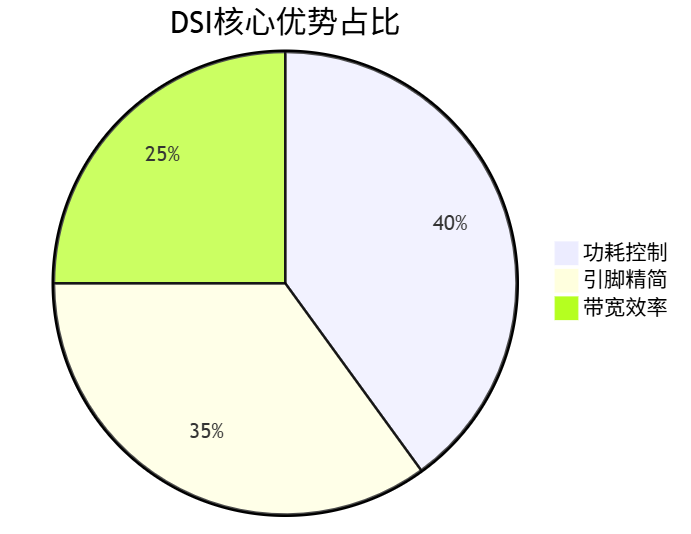

1. 三维优势矩阵

(1) 硬件层革新

• 布线简化 ：4线制（1时钟对 + 1-4数据对） vs LVDS的8-28线
• 连接器成本 ：DSI FPC单价$0.12 vs LVDS $0.38

(2) 功耗模型突破

状态	电流消耗	切换时间	适用场景
Active	15-50mA	-	视频传输
ULPS	2-5μA	<100μs	待机/帧间空白
对比eDP	200μA	>1ms	-

(3) 协议层高集成

  // DSI传输序列示例（视频帧中嵌入亮度命令）
  DSI_SendPacket(FRAME_START);
  DSI_SendPacket(LINE_START);
  DSI_SendPacket(VIDEO_PAYLOAD);
  DSI_SendPacket(CMD_SET_BRIGHTNESS); // 无需额外I2C!

---

三、DSI协议栈分层解析

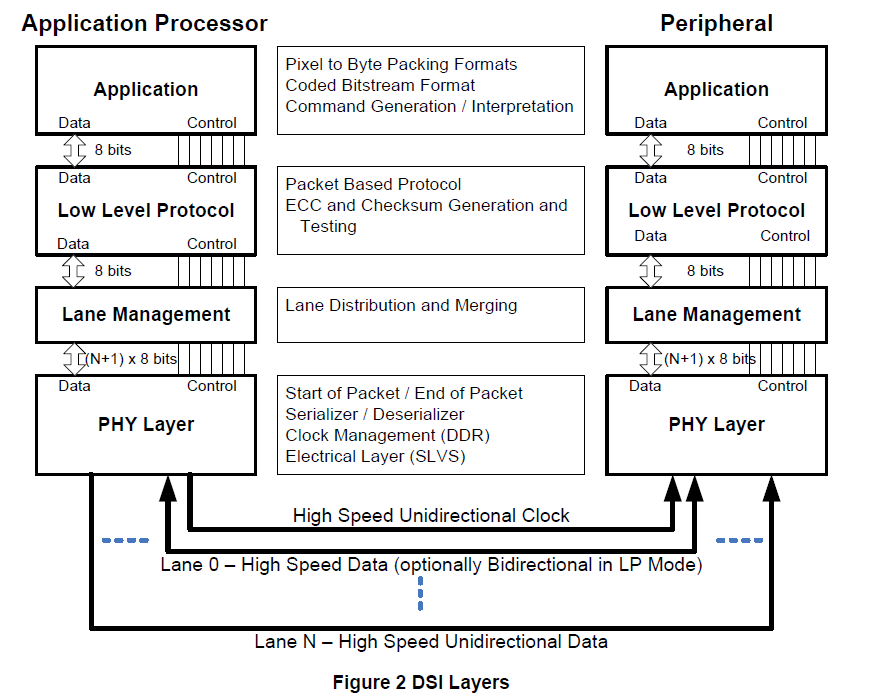

1. 四层架构与硬件映射

2. 各层核心功能

层级	功能描述	关键创新点
应用层	生成像素流/控制命令	支持OpenVG/OpenGL ES直接输出
协议层	包封装/CRC/ECC	短包+长包混合调度
通道管理层	虚拟通道(VC)仲裁	4VC独立优先级控制
物理层	串行化/时钟训练	LP-HS状态机<5ns切换

3. Linux驱动集成示例

// DRM框架中的DSI主机控制器驱动（简版）
static const struct mipi_dsi_host_ops dw_dsi_ops = {
    .attach = dw_mipi_dsi_host_attach,
    .detach = dw_mipi_dsi_host_detach,
    .transfer = dw_mipi_dsi_host_transfer, // 包传输入口
};

static int dw_mipi_dsi_transfer(struct mipi_dsi_host *host,
                                const struct mipi_dsi_msg *msg) {
    struct dw_dsi *dsi = host_to_dsi(host);
    // 1. 解析消息类型
    if (msg->type == MIPI_DSI_DCS_SHORT_WRITE)
        pack_short_packet(dsi, msg); // 短包封装
    else
        pack_long_packet(dsi, msg);  // 长包封装
    // 2. 触发DMA传输
    start_dma_engine(dsi);
}

---

四、行业生态现状与挑战

1. 市场渗透数据

领域	DSI占比	年增长率	驱动力
智能手机	98%	稳定	OLED柔性屏普及
汽车中控	35%	+12%	多屏异显需求
AR/VR	68%	+25%	120Hz高刷要求

2. 待解技术挑战

• 8K瓶颈 ：单通道4.5Gbps (D-PHY v1.3) 无法满足8K@60Hz
  解决方案：C-PHY 3相编码（DSI v2.0，带宽提升3倍）

• EMI敏感 ：高速信号对PCB层叠要求严苛
  设计准则：

  层厚 ≤ 0.1mm
  参考层完整性 > 95%
  相邻信号间距 ≥ 3×线宽


---

结语：DSI的不可替代性

DSI通过协议-物理-功耗三重革新，成为移动显示的事实标准。随着C-PHY和自适应刷新率（Adaptive-Sync）技术的落地，DSI将在AR/VR和车载领域持续领跑。
