深入MIPI DSI显示技术栈 （二） DSI帧格式精解：显示数据的精密封装

DSI帧格式精解：显示数据的精密封装

深入解析MIPI DSI的包结构设计，揭秘高速显示的时序控制艺术

---

一、帧构成三要素：同步、数据与消隐

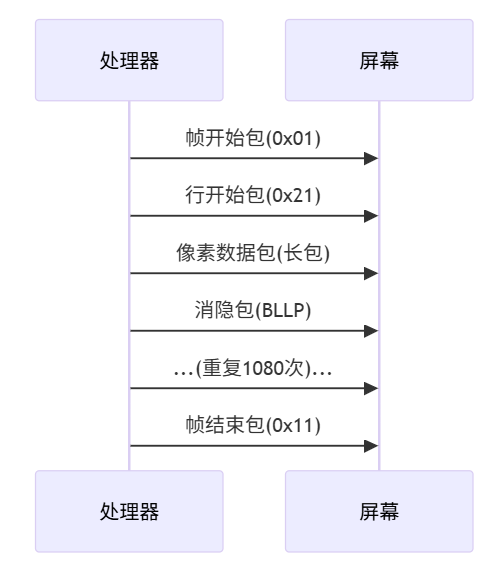

DSI帧由三类核心包组成严密的传输序列，其协同工作流程如下：

1. 同步包 (Synchronization Packets)

• 帧开始包 (0x01) ：

  struct dsi_frame_start {
      u8 vc_dt;      // 虚拟通道(高2bit) + 数据类型(0x01)
      u16 frame_id;  // 帧计数器（防丢帧）
      u8 ecc;        // 纠错码
  } __attribute__((packed));

作用 ：标志帧传输起始，frame_id需严格递增（如0x0001→0x0002）
容错机制 ：接收端检测到frame_id跳变>1时触发帧丢失报警

• 行开始包 (0x21) ：

  # Python结构体模拟
  class LineStartPacket:
      def __init__(self, vc, line_num):
          self.vc_dt = (vc << 6) | 0x21  # VC占高2位
          self.line_num = line_num        # 逻辑行号（非物理行）
          self.ecc = self.calculate_ecc()

关键参数 ：line_num支持非连续值（用于隔行扫描）
时序约束 ：与HSA (Horizontal Sync Active) 时间对齐

2. 数据包 (Payload Packets)
分为两种传输模式：

模式	视频模式 (Video Mode)	命令模式 (Command Mode)
包类型	长包 (Long Packet)	短包/长包混合
内容	RGB/YUV像素数据	显示控制指令
典型应用	手机主屏显示	智能手表局部刷新

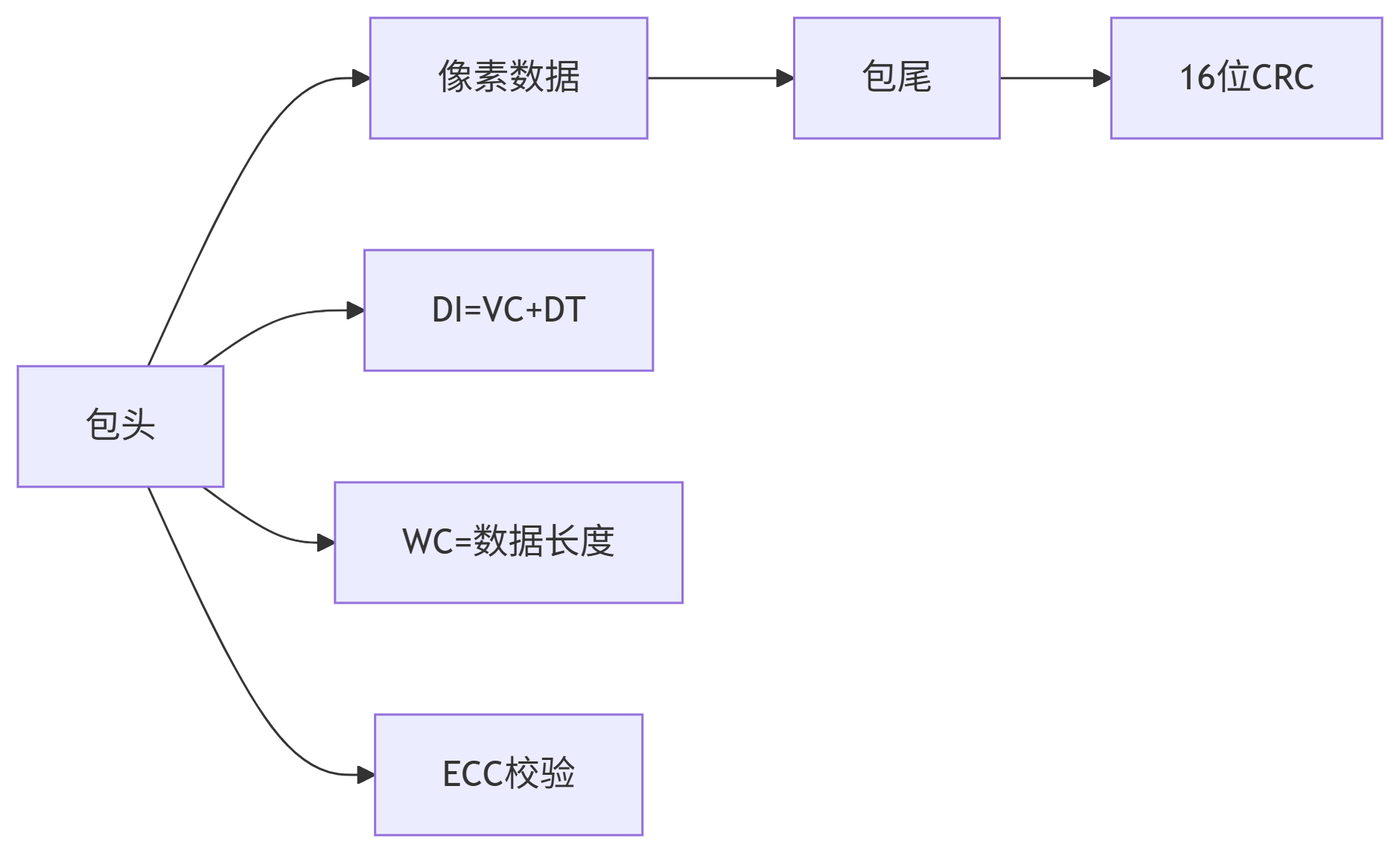

视频模式数据包结构 ：

3. 消隐包 (Blanking Low-Level Packet, BLLP)

• 存在位置 ：水平消隐期(HBP/HFP)和垂直消隐期(VBP/VFP)
• 核心功能 ：
  传输非像素数据（如触摸反馈）
  维持链路同步（无数据传输时发送空包）
• 格式示例 ：

  // 典型BLLP包（16字节）
  0x19  // DI：VC0+通用短包
  0x00 0x00  // 用户数据（可自定义）
  0xE4  // ECC

---

二、包结构硬件级解析

1. 短包 (4字节固定长度)

字节位置	0	1	2	3
内容	VC_DT	User[7:0]	User[15:8]	ECC
说明	通道+类型	用户数据低	用户数据高	纠错码

应用场景 ：

• 同步信号（帧开始/行开始）
• 低带宽控制命令（如0x05设置亮度）

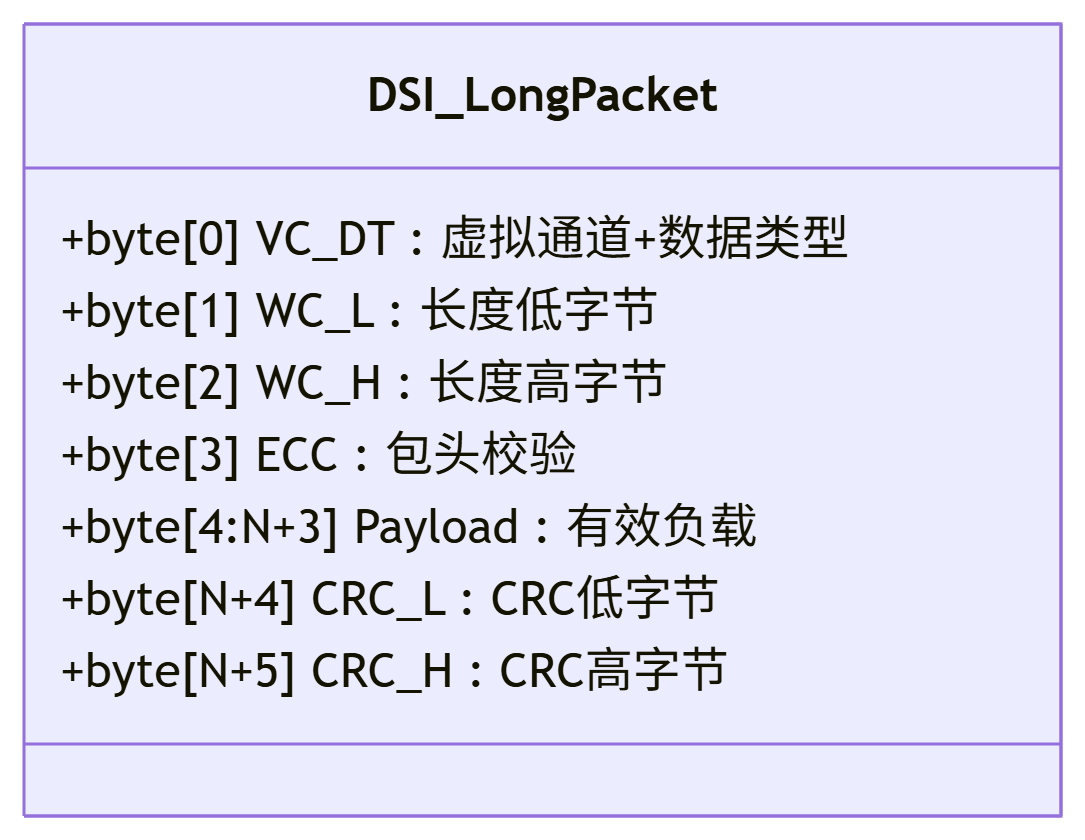

2. 长包 (6 + N字节)

关键约束 ：

• 长度对齐 ：N必须为 字节的整数倍 （RGB888需3字节对齐）
• CRC计算 ：多项式 x^16 + x^12 + x^5 + 1（与CSI-2相同）
• 端序规则 ：所有多字节字段 小端序 （LSB first）

3. 虚拟通道(VC)映射机制

// Linux内核中的VC映射实例
#define VC_MAIN_DISPLAY   0  // 主屏通道
#define VC_TOUCH_DATA     1  // 触摸数据通道
#define VC_AI_OVERLAY     2  // AI叠加层通道

// 发送函数
void dsi_send_packet(int vc, enum dsi_pkt_type type, void *data) {
    struct dsi_packet pkt;
    pkt.vc = vc;  // 设置虚拟通道
    ...
}

---

三、时序绑定机制与违例分析

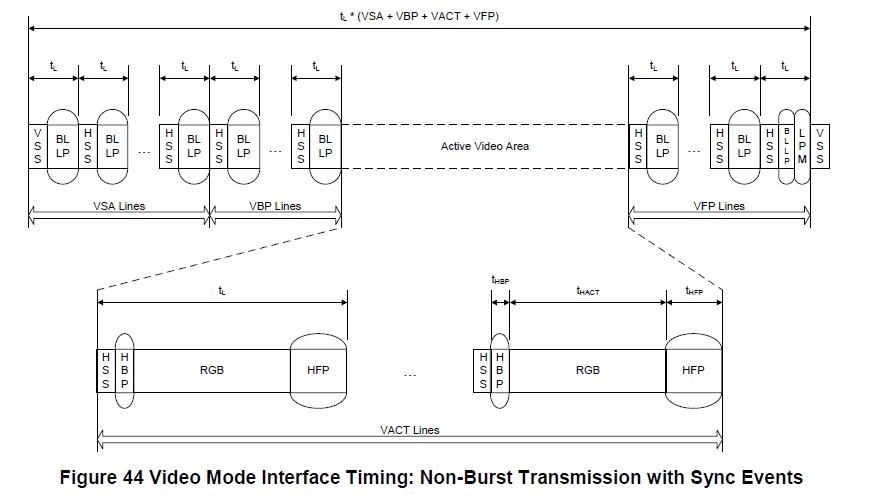

1. 时序参数在包序列的映射

关键映射规则 ：

• HSA → 行开始包传输时间
• HBP/HFP → BLLP包填充
• 有效数据期 → 像素数据包传输

2. 典型时序违例案例：撕裂效应(Tearing Effect)
现象描述 ：
屏幕上半部和下半部显示不同帧内容

根本原因 ：

       ┌──帧1开始──────┐
WR: │■■■■■■■■■■■■■■│■■■■■■■■ (帧1写入中)
RD:       │■■■■■■■■■■■■■■│ (帧0读取未完成)
       └───撕裂线──────┘

DSI层分析 ：

1. 触发条件 ：TEARING信号（0x35命令）响应延迟
2. 数据冲突 ：帧开始包发出时，上一帧数据尚未读完
3. 解决方案 ：

   // 驱动层修复代码（Linux DRM框架）
   void dsi_commit() {
       // 1. 等待TE信号
       wait_for_tearing_effect_signal();
       // 2. 发送帧开始包
       send_frame_start();
       // 3. 传输像素数据
       transfer_pixel_data();
   }

四、前沿演进：自适应刷新率(Adaptive-Sync)

1. 动态时序调整
传统DSI时序固定，而Adaptive-Sync允许：

• 动态修改VFP/VBP值
• 帧率在30-120Hz间无缝切换

2. 包结构扩展
新增动态时序包 (DT=0x4E)：

0x4E  // DI：VC0+自适应时序包
0x0C  // 长度=12字节
[4字节新VFP值]
[4字节新VBP值]
[4字节刷新率标志]
CRC16

3. 应用场景

• 游戏手机 ：从60Hz→90Hz瞬间切换
• VR设备 ：低运动场景降频至72Hz节能

---

结语：帧格式是DSI系统的核心骨架

通过精确的包序列设计和时序绑定，DSI实现了像素数据与控制命令的高效共传。随着Adaptive-Sync等新技术落地，DSI帧格式将持续演进，但"同步包+数据包+消隐包"的三段式核心结构仍是显示系统的基石。
