简易温度测量系统设计经验分享

在嵌入式系统学习过程中，简易温度测量系统是入门阶段极具代表性的项目。它融合了单片机编程、硬件电路设计、传感器应用与仿真调试等多个核心知识点，能够帮助开发者快速掌握嵌入式系统的基本开发流程。本文将结合基于 AT89C51 单片机、DS18B20 温度传感器和 1602LCD 显示屏的温度测量系统设计实践，分享项目开发中的关键步骤、技术要点与实战经验。

一、项目设计前期准备

（一）核心器件选型

合理的器件选型是项目成功的基础，需兼顾兼容性、易用性和性价比。核心控制器选用经典的 AT89C51 单片机，该芯片具备成熟的开发环境和丰富的资料支持，4K 字节 Flash 存储器和 128 字节片内 RAM 完全满足简易温度测量的需求，同时其 51 内核的编程逻辑易于理解，适合嵌入式入门者。

温度传感器采用 DS18B20，这款单总线数字传感器无需额外模数转换模块，可直接与单片机进行数据通信，测量范围为 - 55℃至 + 125℃，精度可达 ±0.5℃，完全满足日常温度测量场景。显示模块选用 1602LCD 显示屏，能同时显示两行 16 个字符，接口简单、功耗低，适合展示温度数据及相关提示信息。

（二）开发环境搭建

软件环境方面，选择 Keil5 作为单片机程序开发平台，其强大的代码编辑、编译和调试功能可有效提高开发效率；仿真环境采用 Proteus 8 Professional，支持电路原理图绘制、虚拟仿真与 HEX 文件导入，无需实际焊接硬件即可验证系统功能，大幅降低开发成本和调试周期。

搭建环境时需注意版本兼容性，确保 Keil5 中安装了 C51 编译器，Proteus 中包含项目所需的所有器件模型。同时，提前规划好项目文件夹结构，将 Keil 工程文件、Proteus 工程文件及相关源代码统一存放于指定目录（如文档中的 p213 文件夹），便于文件管理和后续维护。

二、系统开发关键步骤与技术要点

（一）Keil 工程构建与代码编写

1. 工程创建规范新建 Keil 工程时，需严格按照流程选择 AT89C51 芯片，并确认复制 STARTUP.A51 文件到项目文件夹，该文件包含单片机启动初始化代码，是程序正常运行的基础。工程命名建议遵循 “功能 - 版本” 的规则（如 7-1-2），便于区分不同项目版本。

在 Source Group1 中需创建核心文件：主程序文件（7-1-2.c）、1602LCD 驱动文件（1602.c 和 1602.h）、DS18B20 驱动文件（ds18b20.c 和 ds18b20.h）。采用模块化编程思想，将显示功能、温度采集功能分离到不同文件中，不仅使代码结构清晰，还便于后续功能扩展和维护。

1. 核心代码编写技巧主程序文件需实现初始化、温度读取和显示三大核心功能。初始化阶段要完成 LCD 显示屏的初始化配置，确保显示正常；温度读取通过调用 DS18B20 的温度采集函数实现，需注意数据类型转换，将传感器返回的原始数据转换为实际温度值；显示功能则通过格式化字符串，将温度数据和提示信息显示在 LCD 指定位置。

编写驱动文件时，需重点关注硬件引脚定义和时序控制。1602LCD 的 RS、RW、EN 引脚与单片机 P3 口连接，数据口通过 P1 口传输，写数据和写命令函数的关键在于 RS 引脚电平切换和 EN 引脚的脉冲触发时序，需通过延时函数保证信号稳定。DS18B20 采用单总线通信，初始化、读字节、写字节函数的时序要求严格，延时时间需精准控制，否则会导致数据传输失败，例如复位脉冲需保持大于 480us，等待传感器响应的时间需控制在 15-60us 之间。

1. 编译与 HEX 文件生成代码编写完成后，需先进行语法检查和编译，排查语法错误和逻辑漏洞。确认无错误后，在 Keil 工程选项中勾选 “生成 HEX 文件”，该文件是单片机可执行文件，后续需导入 Proteus 进行仿真。编译过程中若出现 “未定义标识符” 等错误，通常是头文件包含错误或函数声明缺失，需检查头文件引用路径和函数声明是否完整。

（二）Proteus 电路设计与仿真

1. 原理图绘制要点新建 Proteus 工程时，需选择合适的原理图尺寸（如 Landscape A2），确保所有器件有足够的放置空间。绘制原理图时，需按照器件清单添加 AT89C51 单片机、DS18B20 温度传感器、1602LCD 显示屏、晶振、电阻、电容等器件，注意器件型号与实际选型一致。

电路连接需严格遵循硬件设计规范：单片机电源引脚 VCC 接 5V 电源，GND 接地；晶振电路通过 11.0592MHz 晶振和两个 30pF 电容连接到单片机 XTAL1 和 XTAL2 引脚，为单片机提供时钟信号；复位电路由 10K 电阻和 10uF 电容组成，确保单片机上电后正常复位；DS18B20 的 DQ 引脚与单片机 P3^3 连接，需外接 4.7K 上拉电阻，保证通信稳定性；1602LCD 的控制引脚和数据引脚分别与单片机对应 I/O 口连接，确保信号正常传输。

1. HEX 文件导入与仿真调试电路绘制完成后，需将 Keil 生成的 HEX 文件导入单片机。右键点击 Proteus 中的 AT89C51 单片机，选择 “编辑属性”，在 “Program File” 选项中选择生成的 HEX 文件，确认后即可启动仿真。

仿真调试是排查问题的关键环节。启动仿真后，通过点击 DS18B20 温度传感器的上下键改变温度值，观察 LCD 显示屏是否能实时显示温度变化。若 LCD 无显示，需检查 LCD 初始化代码、引脚连接和电源供应；若温度数据不准确，需排查 DS18B20 的时序控制函数和温度转换算法；若数据传输不稳定，需调整延时函数参数或检查上拉电阻是否合适。

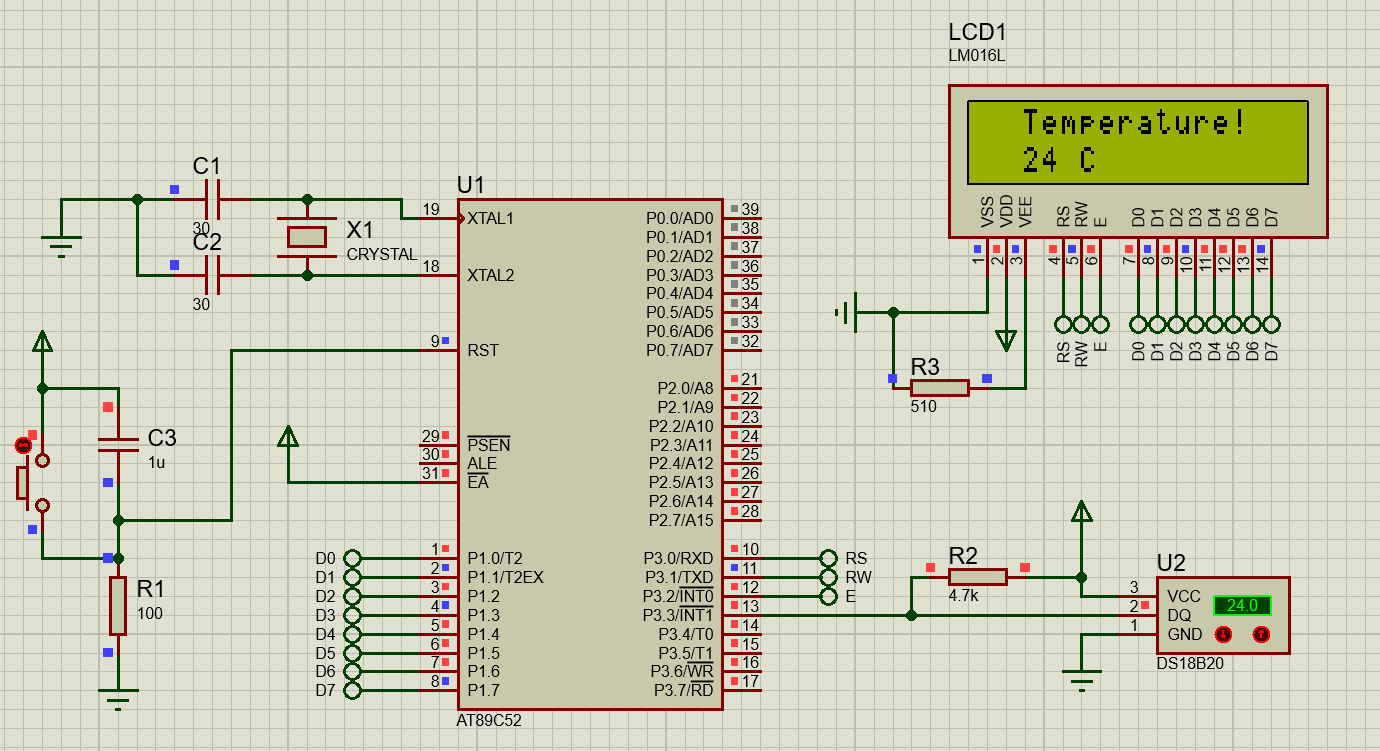

原理图展示：

三、项目开发常见问题与解决方案

（一）硬件连接相关问题

仿真过程中若出现 LCD 显示屏乱码或无显示，大概率是引脚连接错误或电源问题。需仔细核对 1602LCD 的 VCC、GND 引脚是否接对，确保电源正常供电；检查 RS、EN 引脚与单片机的连接是否与代码中的引脚定义一致，若实际连接引脚与代码定义不符，需修改代码或调整电路连接。

DS18B20 无温度数据返回时，需检查 DQ 引脚是否接对，上拉电阻是否遗漏或阻值错误，建议使用 4.7K-10K 的上拉电阻；同时检查传感器电源供应，DS18B20 可采用寄生电源或外部电源供电，寄生电源模式下需确保总线有足够的驱动能力。

（二）代码编写相关问题

温度数据转换错误是常见问题，DS18B20 返回的温度数据为 16 位二进制数，高位字节和低位字节需通过位运算组合，再乘以 0.0625 得到实际温度值，需注意负温度的处理逻辑，通过判断最高位是否为 1 来区分正负温度，负温度需进行补码转换。

延时函数参数设置不当会导致时序错误，例如 1602LCD 的 EN 引脚脉冲宽度不足，会导致数据传输失败；DS18B20 的延时时间过短或过长，会导致传感器无法正确响应。需根据单片机时钟频率调整延时函数参数，11.0592MHz 时钟频率下，延时函数的循环次数可通过实际测试优化。

（三）仿真与编译相关问题

Keil 编译时无法生成 HEX 文件，需检查工程选项中是否勾选 “生成 HEX 文件”，若未勾选需手动勾选后重新编译；若勾选后仍无法生成，可能是代码存在严重错误，需排查编译日志中的错误信息，逐一解决后再编译。

Proteus 仿真时单片机无响应，需检查 HEX 文件是否正确导入，导入路径是否包含中文，建议将项目文件夹放在英文路径下；同时检查单片机时钟频率设置是否与晶振频率一致，若不一致会导致程序运行异常。

四、项目总结与拓展思考

（一）项目开发收获

通过简易温度测量系统的设计与实现，不仅掌握了 AT89C51 单片机的基本编程方法和 Keil、Proteus 等开发工具的使用技巧，还深入理解了数字传感器的工作原理和单总线、LCD 显示等常用接口技术。模块化编程思想的应用，培养了良好的代码编写习惯，而仿真调试过程则提升了问题排查和解决能力。

项目开发过程中，深刻体会到硬件设计与软件编程的紧密结合，任何一方的疏忽都会导致系统功能异常。例如硬件引脚连接错误会使软件代码无法正常执行，软件时序控制不当会导致硬件器件无法正确响应，只有兼顾软硬件协同设计，才能确保系统稳定运行。

（二）功能拓展方向

该简易温度测量系统可在多个方面进行功能拓展。在硬件方面，可增加报警模块，当温度超过设定阈值时，通过蜂鸣器和 LED 灯发出报警信号；增加无线通信模块（如 NRF24L01），实现温度数据的无线传输，远程监控温度变化；更换精度更高的温度传感器（如 DS18B20-PAR），提升测量精度。

在软件方面，可优化温度显示效果，增加小数位显示，使温度数据更精准；添加温度历史记录功能，通过存储模块（如 EEPROM）记录一段时间内的温度数据，便于后续查询；设计更友好的人机交互界面，通过按键设置温度阈值和显示模式。

（三）开发经验总结

嵌入式系统开发是一个理论与实践紧密结合的过程，前期需充分了解器件 datasheet，掌握器件的工作原理和接口时序；开发过程中要注重模块化设计，提高代码的可读性和可维护性；调试阶段需耐心细致，通过分步调试、对比分析等方法排查问题，同时做好开发记录，积累经验。

对于嵌入式入门者而言，建议从简单项目入手，逐步积累硬件设计和软件编程经验，同时注重培养跨学科思维，融合电子电路、编程技术、传感器应用等多方面知识。只有不断实践和总结，才能提升嵌入式系统开发能力，为更复杂的项目开发打下坚实基础。

简易温度测量系统虽然功能简单，但涵盖了嵌入式开发的核心流程和关键技术，是入门嵌入式领域的优质实践项目。通过该项目的开发，不仅能掌握具体的技术要点，更能培养解决实际问题的能力，为后续的嵌入式系统学习和应用提供有力支撑。
