振荡电路学习报告​

一、引言​

振荡电路作为电子技术领域的关键组成部分，能够产生周期性的电信号，在众多电子设备中发挥着不可或缺的作用。从通信系统里的载波信号生成，到计算机时钟电路精准提供计时信号，振荡电路的身影无处不在，其性能优劣直接关乎整个电子系统的工作成效。深入探究振荡电路的工作原理、特性以及应用，对理解电子系统运行机制、提升电子电路设计能力意义重大。本报告将全方位阐述振荡电路相关知识，涵盖基本原理、常见类型、实际应用以及实验分析，助力深入掌握这一核心内容。​

二、振荡电路的基本原理​

2.1 振荡的产生条件​

振荡电路产生持续振荡需满足两个关键条件：相位平衡条件与幅值平衡条件。相位平衡条件要求反馈信号与原输入信号同相，如此反馈信号才能持续增强输入信号，维持振荡。数学表达式为 φA + φF = 2nπ（n = 0, 1, 2, …），其中 φA 为放大器相移，φF 为反馈网络相移。幅值平衡条件规定反馈信号幅值需大于或等于原输入信号幅值，确保振荡起始并维持，即 | AF|≥1，A 为放大器增益，F 为反馈系数。只有同时满足这两个条件，振荡电路才能稳定输出周期性信号。​

2.2 反馈型振荡电路的工作机制​

反馈型振荡电路主要由放大器与反馈网络构成。放大器负责信号放大，反馈网络则将部分输出信号回送至输入端。以常见的 LC 振荡电路为例，电路接通电源瞬间，电路内产生微小电扰动，经放大器放大后，由 LC 谐振回路选频，选出特定频率信号。此信号通过反馈网络回输到放大器输入端，因满足相位与幅值平衡条件，信号不断被放大，形成持续振荡。在振荡过程中，LC 谐振回路的电感 L 与电容 C 相互作用，实现电场能与磁场能的周期性转换，保障振荡稳定进行。​

三、常见振荡电路类型​

3.1 RC 振荡电路​

3.1.1 RC 串并联振荡电路（文氏桥振荡电路）​

RC 串并联振荡电路结构精巧，由 RC 串并联选频网络与放大器组成。选频网络具备独特频率特性，在特定频率 f0 = 1/(2πRC) 处，输出电压幅值最大，且与输入电压同相。放大器为同相放大器，确保满足相位平衡条件。当电路满足起振条件 | A|>3 时，便能产生稳定正弦波振荡。该电路振荡频率可通过改变电阻 R 或电容 C 轻松调节，常用于低频信号产生，如音频信号发生器，输出频率范围一般为 1Hz - 1MHz。​

3.1.2 RC 移相振荡电路​

RC 移相振荡电路通过 RC 移相网络实现信号相移，满足振荡相位条件。典型的由三节 RC 移相网络与反相放大器构成，每节 RC 移相网络可产生约 60° 相移，三节累计达 180°，加上反相放大器的 180° 相移，满足相位平衡条件。其振荡频率 f = 1/(2π√6RC)。此电路结构简单，元件需求少，但输出波形质量欠佳，频率稳定性有限，常用于对波形和频率稳定性要求不高的场合，如简易信号源。​

3.2 LC 振荡电路​

3.2.1 变压器反馈式 LC 振荡电路​

变压器反馈式 LC 振荡电路包含 LC 谐振回路、放大器以及变压器反馈网络。LC 谐振回路决定振荡频率 f = 1/(2π√LC)，变压器将输出信号耦合至输入端，提供正反馈。通过合理设计变压器匝数比与同名端，满足相位与幅值平衡条件，产生稳定振荡。该电路易起振，输出功率较大，适用于要求输出功率较高的场合，如高频功率放大器。​

3.2.2 电感三点式 LC 振荡电路（哈特莱振荡电路）​

电感三点式 LC 振荡电路中，LC 谐振回路的电感由中间抽头分成 L1 和 L2 两部分。反馈信号取自电感 L2 两端，通过电容 C 送至放大器输入端。振荡频率 f = 1/(2π√(L1 + L2 + 2M) C)，M 为 L1 与 L2 间互感。此电路结构简单，易起振，频率调节方便，通过改变电容 C 可实现较宽频率范围调节。不过，因反馈信号取自电感，高次谐波成分多，输出波形质量逊于电容三点式电路，常用于对波形要求不苛刻的高频振荡场合。​

3.2.3 电容三点式 LC 振荡电路（考毕兹振荡电路）​

电容三点式 LC 振荡电路的 LC 谐振回路由两个电容 C1、C2 和电感 L 构成，反馈信号取自电容 C2 两端。振荡频率 f = 1/(2π√L (C1C2/(C1 + C2)))。相较于电感三点式电路，电容三点式电路反馈信号取自电容，对高次谐波阻抗小，高次谐波不易反馈至输入端，输出波形更接近正弦波，频率稳定性也更高。广泛应用于对波形质量和频率稳定性要求较高的场合，如通信系统中的载波信号产生。​

3.3 石英晶体振荡电路​

3.3.1 串联型石英晶体振荡电路​

串联型石英晶体振荡电路中，石英晶体串联在反馈回路里，工作于串联谐振频率 fs 处。此时晶体等效阻抗最小且为纯阻性，满足振荡相位条件。电路利用晶体串联谐振特性选频，振荡频率极为稳定，基本等于晶体串联谐振频率 fs。常用于对频率稳定性要求极高的场合，如高精度时钟电路、通信系统中的频率基准源。​

3.3.2 并联型石英晶体振荡电路​

并联型石英晶体振荡电路里，石英晶体并联在反馈网络中，工作于并联谐振频率 fp 附近。晶体等效为电感，与外接电容 C 构成并联谐振回路，决定振荡频率。由于石英晶体的高品质因数 Q 值，并联型石英晶体振荡电路频率稳定性也很高，常用于要求频率稳定度高的电子设备，如全球定位系统（GPS）接收机中的频率源。​

四、振荡电路的应用领域​

4.1 通信系统​

在通信系统中，振荡电路用于产生载波信号。调制信号搭载在高频载波上，经信道传输至接收端。如调幅（AM）、调频（FM）广播系统，发射机利用 LC 振荡电路或石英晶体振荡电路产生稳定高频载波，调制后的信号通过天线发射。在接收机中，振荡电路产生本地振荡信号，与接收到的载波信号混频，实现信号解调。此外，通信系统中的时钟信号也由高精度振荡电路提供，保障系统各部分同步工作，确保数据准确传输与处理。​

4.2 电子测量仪器​

电子测量仪器如信号发生器、示波器等离不开振荡电路。信号发生器需产生多种频率和波形的电信号，用于测试和校准其他电子设备。RC 振荡电路可产生低频正弦波、方波、三角波等信号，LC 振荡电路和石英晶体振荡电路则用于产生高频稳定信号。示波器的时基电路依赖振荡电路产生周期性扫描信号，使电子束在荧光屏上按一定时间间隔水平扫描，将被测信号波形稳定显示出来，方便观测和分析信号参数。​

4.3 计算机系统​

计算机系统中的时钟电路由高精度振荡电路构成，为 CPU、内存及其他组件提供同步时钟信号。时钟信号频率决定计算机运行速度，如 CPU 主频。稳定精准的时钟信号确保计算机各部件协调工作，数据在不同组件间准确传输与处理。随着计算机性能提升，对时钟电路的频率稳定性和精度要求愈发严格，石英晶体振荡电路因高稳定性广泛应用于计算机主板时钟电路。​

4.4 其他应用​

在工业控制领域，振荡电路用于产生控制信号，如步进电机驱动信号。在医疗设备中，如超声波诊断仪，振荡电路产生高频超声波信号用于成像。在汽车电子系统中，振荡电路为车载电子设备提供时钟和信号源，如汽车收音机、发动机控制单元（ECU）等。此外，智能家居系统、物联网设备等也大量运用振荡电路，实现设备间通信和定时控制等功能。​

五、振荡电路实验分析​

5.1 实验目的​

通过搭建和测试 RC 振荡电路，深入理解其工作原理，掌握振荡频率计算方法，学会使用示波器、函数信号发生器等仪器测量振荡电路相关参数，观察电阻和电容值变化对振荡频率的影响。​

5.2 实验器材​

实验所需器材包括示波器、函数信号发生器、直流电源、电阻箱、电容箱、万用表、面包板及若干导线。示波器用于观测振荡电路输出波形，函数信号发生器提供实验所需电源，直流电源保障电路稳定工作，电阻箱和电容箱方便改变电阻和电容值，万用表用于测量电压、电流等参数。​

5.3 实验步骤​

1. 依据电路图在面包板上搭建 RC 振荡电路，选定合适电阻 R = 10kΩ 和电容 C = 0.1μF。​

1. 将示波器探头连接至 RC 振荡电路输出端，观察输出信号波形。​

1. 调节示波器时间和电压刻度，使波形清晰显示，测量输出信号频率和振幅。​

1. 保持电容值不变，改变电阻箱阻值，依次为 5kΩ、20kΩ，每次测量并记录振荡频率和振幅。​

1. 恢复电阻值为 10kΩ，改变电容箱容值，分别设为 0.01μF、0.2μF，再次测量振荡频率和振幅。

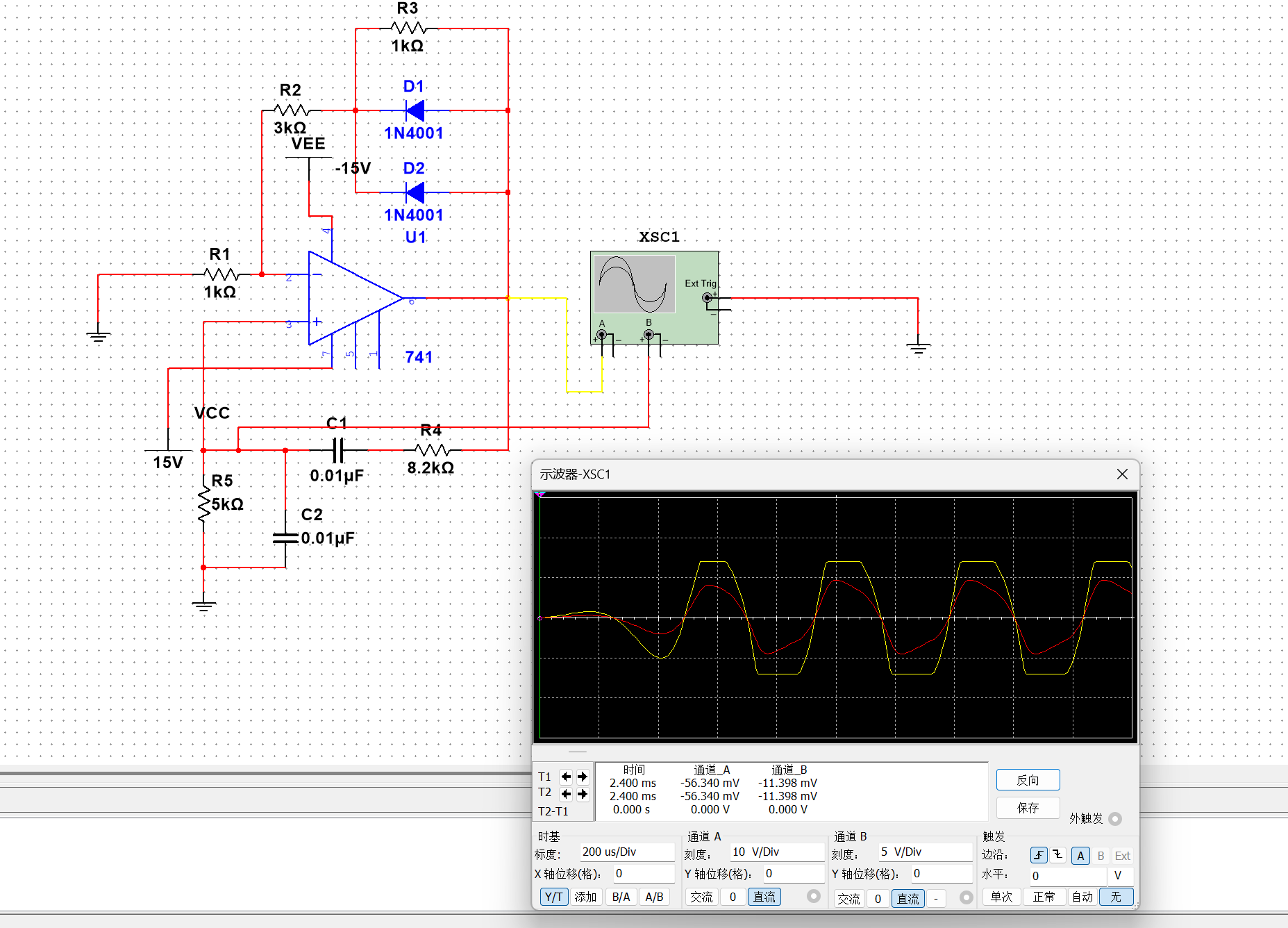

2. 仿真实验：

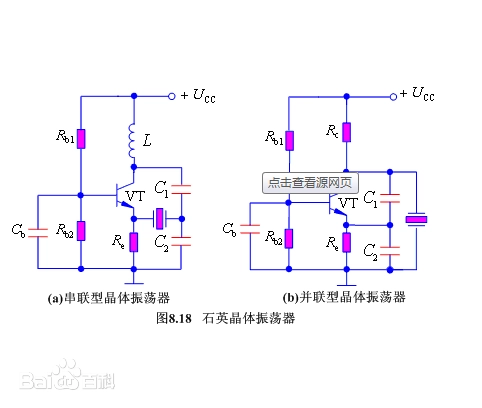

3. 震荡器示意图：：

4. 5.5 实验结论​

   通过本次实验，成功搭建 RC 振荡电路，观测到振荡波形，测量了不同电阻和电容值下的振荡频率和振幅。验证了 RC 振荡电路工作原理及电阻、电容值对振荡频率的影响规律。虽测量结果与理论值有误差，但经分析明确了误差来源。此次实验提升了实践操作能力，加深了对振荡电路理论知识的理解，为后续学习和设计复杂电子电路奠定了基础。​

   六、结论​

   本报告全面剖析了振荡电路，从基本原理、常见类型到广泛应用领域，再到实验分析，系统呈现了振荡电路的知识体系。振荡电路作为电子技术基石，凭借多样类型满足不同应用场景需求，在通信、电子测量、计算机等众多领域发挥关键作用。通过实验深入理解了 RC 振荡电路特性，掌握了测量和分析方法。随着科技发展，对振荡电路性能要求不断提高，未来振荡电路将朝着更高频率、更高稳定性和更低功耗方向发展，为电子技术创新注入新活力。在后续学习和研究中，需持续探索振荡电路新原理、新结构，推动其在更多领域的应用拓展与技术革新。
