关于 USRP 如何将采样频率设置到硬件达到的最低采样频率以下的问题

做什么通信不好非要做水声通信。。。你资料少就少吧还一堆问题。。。得，说正事：

目录

1、发送端上采样

2、接收端降采样

---

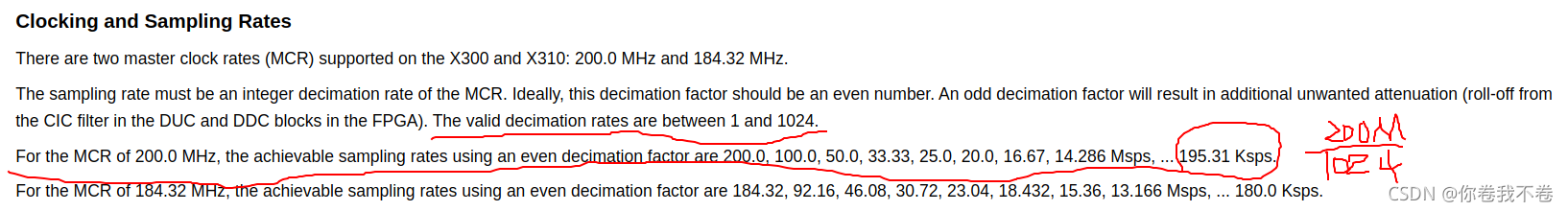

最近在尝试将水声 OFDM 在 X310 中运行，首先遇到的地一个问题就是：虽然 X310 支持DC-6GHz的频率，但其采样频率最低却只能为 195.31 KHz，如下：

诶你说气不气，如果按照这样的最低采样频率来发送数据，那我的载波频率必须得大于 195.31 KHz 才行！这对于水声信道来说频率是真TM高。。。看有些使用 X310 来做水声通信的相关的文章也没有说明到底是怎么使用 85KHz 级的载波发送的数据。。。反过来讲，使用 85KHz 级的载波发送的数据则采样率必然要小于85kHz，这不离谱吗？太不厚道了！后来就开始找资料，终于有点眉目了，链接还是上面那个链接，我给截个屏出来如下：

意思就是可以使用重采样的方法进行数据传输。 以下均为个人见解，实测有效，如有问题欢迎交流~

1、发送端上采样

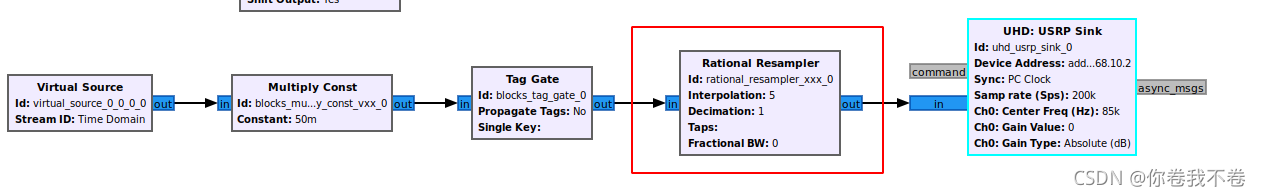

以OFDM系统为例。在将生成后的基带信号送入USRP（UHD:USRP Sink）中进行采样及乘以载频发送前，对基带信号进行上采样，即插值操作（Interpolation），重采样操作所在位置如图1所示：

图1 插值重采样

图中为5次插值重采样，相当于将原始信号重复了5次。基带信号在进入 USRP 之前是一个个离散的数据，还没有符号间隔的概念，在一定的采样率下，每次采样即处理一个基带数据，这里设置的采样率为 200khz，满足硬件的最低限制。因此这时设为数据时间间隔为 1 / fs，即 1/200k=5us 。如果保持 200k 的采样率不变，则对原始基带信号进行5次插值后进行采样，可以认为原始信号的持续时间变为原来的 5 倍，此时的数据时间间隔为 1 / (fs/5)，即 1/(200k/5)=25us 。这时的 等效采样率 就变为了 200kHz/5=40kHz 。这样就完成了继续将第硬件采样率下限的目的！

2、接收端降采样

相反地，在接收端就需要对接收到的数据进行降采样，即抽取操作（Decimation）。如图2所示。

图2 降采样

这里进行 1:5 的抽取操作用以恢复出原始的数据数量，另外，抽取后的等效采样率同样变为 200khz/5=40khz ，之后的采样率都按照 40kHz 来设置。注意 USRP 在接收时的采样率仍需保持 200khz。
