JFMQL100TAI900/JFMQL100T900全国产化 ARM 核心板+扩展板/全国产开发板

TEC100TAI-KIT 是一款基于青龙100TAI 的全国产智能异构计算平台开发套件，该套件包含 1个 100TAI 核心板和 1 个 PCIE 规格的扩展底板。该 套 件 的 核 心 板 集 成 了 100TAI 的 最 小 系 统 ， 包 含 一 颗JFMQL100TAI900 片上系统芯片，该单颗芯片集成了四核处理系统（Processing System，PS）和 FMSH 可编程逻辑（Programmable Logic，PL）。另外，该芯片集成了高性能 SOC、大容量 FPGA 和 AI 加速引擎三大模块，采用全新一代多核总线架构，支持更为强达的四核 SOC系统和 FPGA 资源、以及布衣架构的 AI 加速引擎，可支持高达27.5TOPS 的算力，支持 VPE，支持 INT8/INT16。
核心板PS 端外挂 1 组 32 位 DDR3 SDRAM，板载 1 片256Mbit 的 QSPI Flash，1 个 32GByte EMMC 存储器，1 路以太网PHY 芯片，PL 端外挂 1 组 64 位 DDR3 SDRAM。核心板的其他 IO以及 GTX 高速总线均通过 FMC 连接器引出。
底板为一个标准半高的 PCIE 插卡形式，搭载 1 个核心板，扩展了2 个 RJ45 千兆以太网接口，扩展了 4 路 SFP+光纤接口，扩展了 1 个HDMI 显示接口，扩展了 2 个 UART 串口，以及 1 个 FMC 接口。
该套件可以快速搭建起一个智能异构计算平台，为用户高性能和低成本的应用提供便捷。

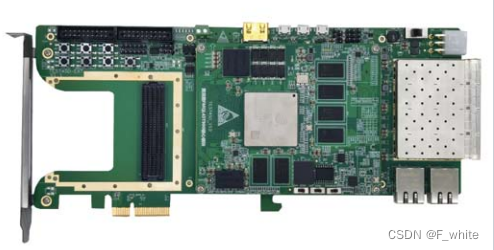

实物图

技术指标

 FPGA 型号：复旦微 JFMQL100TAI900；
 片上系统（PS）：四核处理器、最高主频 1GHz；
 逻辑资源（PL）：逻辑单元 444K，块 RAM 26.5Mb；
 逻辑资源（PL）：GTX 16 个，DSP 2020 个；
 AI 加速引擎：算力 27.52Tops@int8，,6.88Tops@int16；
 AI 加速引擎：片上存储 2MB，阵列规模 4*4，支持裁剪；
 AI 加速引擎：数据类型支持 int8 和 int16；

核心模块主要资源：
 PS 端缓存：1 组 DDR3 SDRAM，32 位，容量 1GByte；
 PS 端 FLASH 存储资源：1 片 EMMC（32GByte）、1 片 SPI Flash（256Mbit 容量）、1 个 SD 卡；
 PS 端网络：2 路 1000BASE-T 自适应千兆以太网；
 PL 端缓存：1 组 DDR3 SDRAM，64 位，容量 2GByte；

载板主要对外接口功能：
 支持 1 个 FMC 扩展接口：8 GTX+ 80 对 LVDS；
 支持 1 个 PCIe x4 主机接口；
 支持 4 路 SFP+光纤接口；
 支持 PS 端 2 路千兆以太网接口，底板为 RJ45 接口；
 支持 PS 端 1 个串口、PL 端 1 个串口；
 支持 1 路 CAN 接口、1 个 IIC 接口；
 支持 1 路 HDMI 视频显示输出接口；

物理与电气特征
 板卡尺寸：222 x250mm
 板卡供电：3A max@+12V（±5%）
 散热方式：自然风冷散热

环境特征
 工作温度：-40°_{﹢85°C；存储温度：-55°}﹢125°C；
 工作湿度：5%~95%，非凝结

软件支持

 提供集成板级软件开发包（BSP）：
