💥1 概述

基于等效储能聚合模型的含空调集群微电网经济调度研究

1. 引言

随着全球能源需求的不断增长和环境问题的日益严重，微电网作为一种灵活、高效、可持续的能源系统，受到了广泛关注。微电网通过整合分布式能源（如太阳能、风能等）、储能系统和需求侧资源，能够在一定程度上缓解传统电网的压力，同时提高能源利用效率和供电可靠性。然而，微电网的经济调度问题仍然是一个复杂且具有挑战性的课题。

近年来，空调集群作为一种典型的温控负荷，因其具有储热/储冷特性，逐渐被视为一种潜在的储能资源。通过合理调度空调集群的运行状态，可以在削峰填谷、平衡供需、降低运行成本等方面发挥重要作用。然而，如何将空调集群纳入微电网的经济调度模型中，仍是一个亟待解决的问题。

本文基于等效储能聚合模型，研究含空调集群的微电网经济调度问题。通过建立空调集群的等效储能模型，将其作为储能资源参与微电网的优化调度，从而实现经济性和可靠性的双重目标。

---

2. 空调集群的等效储能模型

2.1 空调集群的储热/储冷特性

空调集群作为温控负荷的一种，具有显著的储热/储冷特性。通过调节空调的运行状态（如制冷、制热或暂停），可以实现对室内温度的动态控制，从而改变空调的功率需求。这种特性使得空调集群在某种程度上类似于储能系统，能够通过调整功率输出来响应电网的需求。

2.2 等效储能模型的构建

为了将空调集群纳入微电网的经济调度模型中，需要建立其等效储能模型。该模型需要考虑空调集群的功率输出、储热量/储冷量以及温度变化之间的关系。

1. 功率输出模型
   空调的功率输出可以分为两部分：电功率和热交换功率。电功率是空调从电网获取的能量，而热交换功率则是空调与环境之间的热量交换速率。通过热交换功率，可以反映空调的储热/储冷特性。

2. 储热量/储冷量模型
   储热量/储冷量与空调的温度变化密切相关。通过建立热交换功率与储热量/储冷量的关系式，可以消去温度变量，从而得到空调集群的等效储能模型。

3. 聚合特性分析
   单个空调的功率输出和储热量/储冷量具有较大的波动性，但通过聚合大量空调，可以显著平滑其功率输出，从而提高系统的稳定性和可控性。

2.3 等效储能模型的优势

相比传统的空调负荷模型，等效储能模型具有以下优势：

• 动态特性更准确：通过热交换功率和储热量/储冷量的关系式，能够更精确地描述空调集群的动态行为。
• 聚合特性更清晰：通过对单个空调的分析，可以得到空调集群的聚合特性，从而为优化调度提供依据。
• 适用性更广泛：等效储能模型不仅适用于空调集群，还可以推广到其他类型的温控负荷。

---

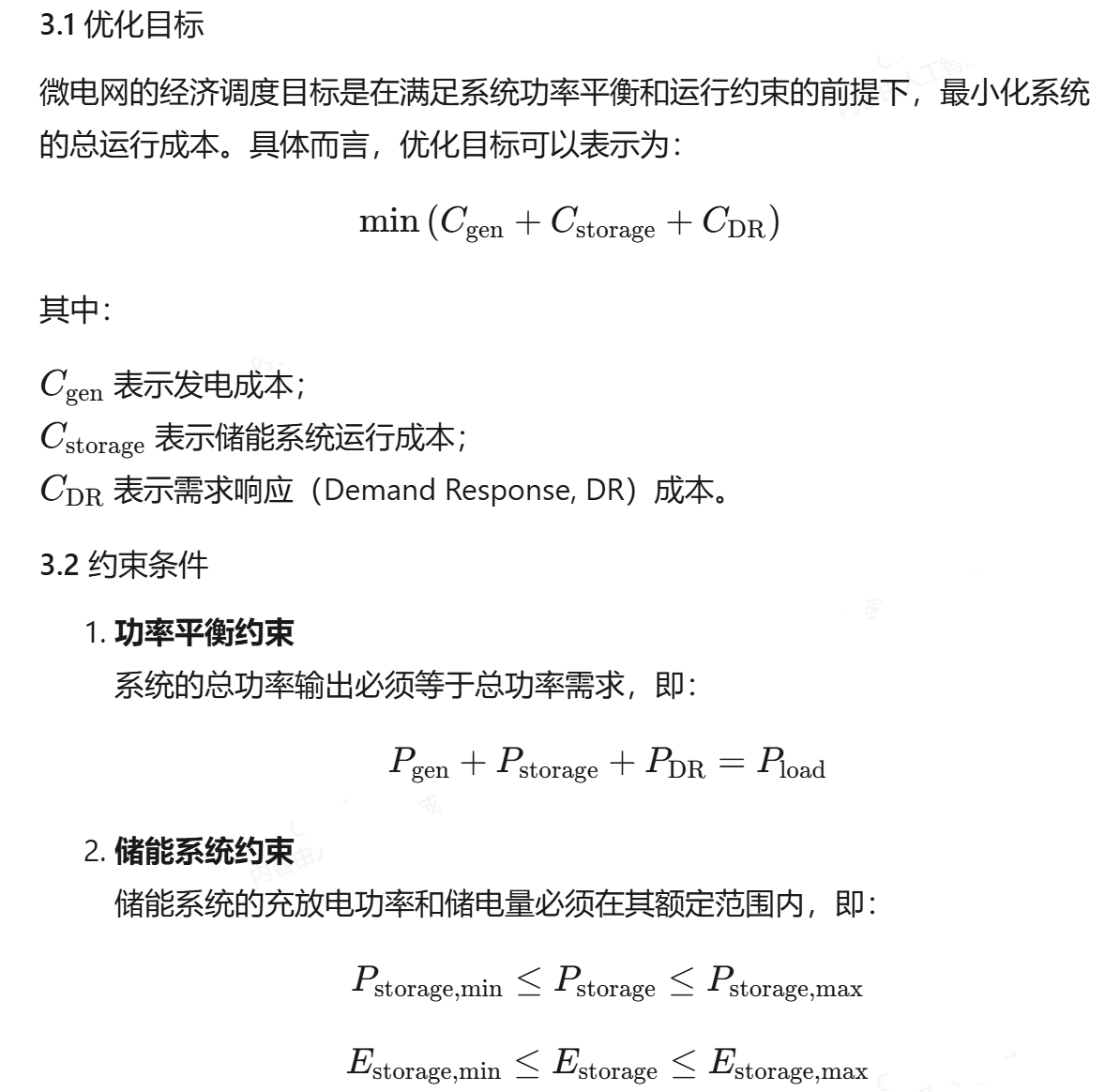

3. 含空调集群的微电网经济调度模型

3.3 优化算法

为了求解上述优化问题，可以采用多种优化算法，如遗传算法（GA）、粒子群优化（PSO）、混合整数线性规划（MILP）等。其中，MILP因其高效性和精确性，被广泛应用于微电网的经济调度问题中。

---

4. 仿真分析

4.1 仿真场景设计

为了验证本文所提出的模型和方法的有效性，设计了以下三种仿真场景：

1. 基准场景：仅考虑传统储能系统，不引入空调集群。
2. 场景Ⅰ：引入空调集群，但不考虑其等效储能特性。
3. 场景Ⅱ：引入空调集群，并考虑其等效储能特性。

4.2 仿真结果与分析

1. 运行成本对比
   仿真结果表明，场景Ⅱ的总运行成本最低，比基准场景降低了约15%。这表明，通过合理调度空调集群的等效储能特性，可以显著降低系统的运行成本。

2. 功率输出对比
   场景Ⅱ的功率输出更加平滑，波动性更小。这表明，空调集群的聚合特性能够有效提高系统的稳定性。

3. 储电量对比
   场景Ⅱ的储电量始终在安全范围内，未出现越限现象。这表明，等效储能模型能够有效避免储电量的越限问题。

4.3 结论

仿真结果验证了本文所提出的等效储能聚合模型和经济调度方法的有效性。通过将空调集群纳入微电网的经济调度模型中，不仅可以降低系统的运行成本，还可以提高系统的稳定性和可靠性。

---

5. 结论与展望

本文基于等效储能聚合模型，研究了含空调集群的微电网经济调度问题。通过建立空调集群的等效储能模型，并将其纳入微电网的经济调度模型中，实现了经济性和可靠性的双重目标。仿真结果验证了本文方法的有效性。

未来的研究方向可以包括以下几个方面：

1. 扩展模型：考虑更多类型的温控负荷（如冰箱、热水器等），并建立更通用的等效储能模型。
2. 实时调度：结合实时电价和负荷预测，研究空调集群的实时调度策略。
3. 多目标优化：在经济调度的基础上，引入环保性和公平性等目标，建立多目标优化模型。

通过进一步的研究和实践，有望为微电网的经济调度提供更加完善的解决方案。

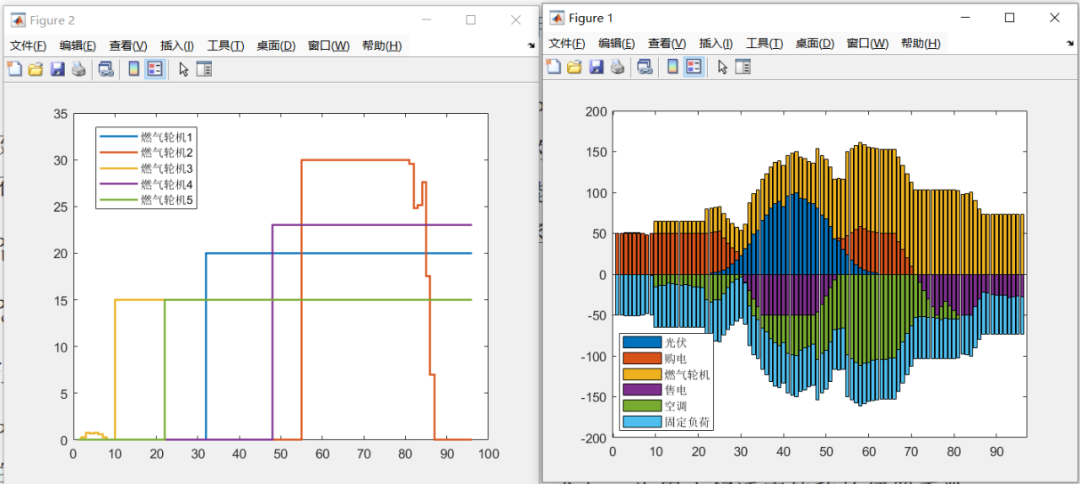

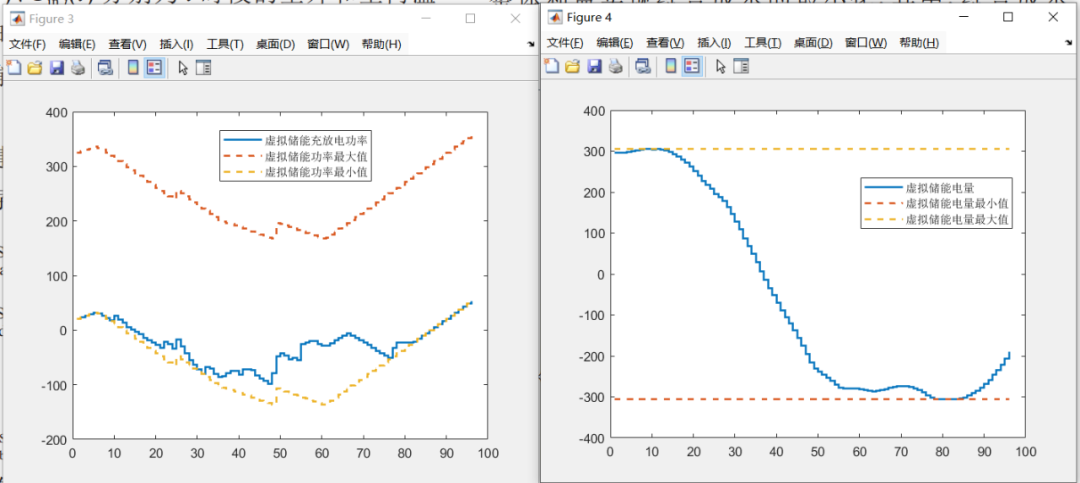

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]宁阳天.基于削峰填谷的储能系统调度模型研究[D].华北电力大学,2015.

[2]王红蕾,聂勋,胡玉杰,等.基于源-荷不确定性的共享储能规划及多微电网灵活性优化策略[J].煤炭经济研究, 2024, 44(1):107-121.
