💥第一部分——内容介绍

摘要：本文针对给定几何参数的四杆机构展开深入分析。四杆机构作为机械传动领域的重要基础机构，其运动特性对机械系统的性能有着关键影响。通过明确各杆件参数，包括机架（a4）、机架偏移量（a0）、曲柄（a1）、连杆（a2）、摇杆（a3）以及输入角度（q1V = 60° ），运用经典的运动学分析方法，详细探讨该四杆机构的运动规律、位置特性、速度特性以及加速度特性，旨在为相关机械设计与优化提供理论依据。

关键词：四杆机构；几何参数；运动分析；位置特性；速度特性；加速度特性

一、引言

四杆机构作为机械传动中应用最为广泛的基础机构之一，在众多机械系统中承担着传递运动和动力的关键任务，如发动机的曲柄连杆机构、压力机的传动机构等。其结构简单，却能实现复杂多样的运动形式，通过对四杆机构各杆件几何参数的合理设计与调整，可满足不同机械系统对运动轨迹、速度和加速度等特性的要求。因此，深入研究四杆机构的运动特性具有重要的理论意义和实际应用价值。

二、四杆机构基本原理与参数定义

2.1 基本原理

四杆机构由四个杆件通过转动副依次连接而成，其中固定不动的杆件称为机架，与机架相连且能作整周回转运动的杆件称为曲柄，与机架相连且只能在一定角度范围内摆动的杆件称为摇杆，连接曲柄和摇杆的杆件称为连杆。四杆机构根据曲柄的存在情况可分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型，本文所研究机构为曲柄摇杆机构。

2.2 参数定义

• 机架（a4）：固定不动的杆件，为整个机构提供支撑和定位基准，其长度决定了机构的整体布局和运动空间范围。
• 机架偏移量（a0）：机架在平面坐标系中的位置偏移量，它会影响机构各杆件的初始位置和运动轨迹。
• 曲柄（a1）：能作整周回转运动的杆件，是机构的动力输入部件，其长度和转速决定了机构的输入运动特性。
• 连杆（a2）：连接曲柄和摇杆的杆件，其长度和运动状态对机构的输出运动特性有着重要影响，通过连杆可将曲柄的旋转运动转换为摇杆的摆动运动。
• 摇杆（a3）：只能在一定角度范围内摆动的杆件，是机构的输出部件，其摆动角度和速度反映了机构的输出运动特性。
• 输入角度（q1V）：曲柄相对于某一参考方向的转角，本文设定为 60°，它是分析机构运动特性的重要参数，通过改变输入角度可研究机构在不同位置的运动状态。

三、位置分析

3.1 机构位置方程建立

以机架的一端为坐标原点，机架方向为 x 轴正方向建立平面直角坐标系。设曲柄与 x 轴正方向的夹角为 q1V（即输入角度），连杆与 x 轴正方向的夹角为 q2，摇杆与 x 轴正方向的夹角为 q3。根据各杆件之间的几何关系，可建立如下位置方程：

• 曲柄端点坐标：x1​=a1​cos(q1V)，y1​=a1​sin(q1V)
• 连杆与摇杆连接点坐标：根据连杆长度和两端点的几何关系，有(x−x1​)2+(y−y1​)2=a22​，同时该点也在摇杆上，满足y=tan(q3)(x−a4​)（考虑机架偏移量 a0 后坐标需相应调整），联立这两个方程可求解出 q2 和 q3 的值。

3.2 位置求解结果分析

当输入角度 q1V = 60° 时，将各杆件长度参数代入上述位置方程，通过数值计算方法（如迭代法）可求解出连杆角度 q2 和摇杆角度 q3 的值。通过改变输入角度 q1V 的值，可得到一系列对应的 q2 和 q3 值，从而绘制出机构的运动位置曲线，直观地展示机构在不同输入角度下各杆件的位置变化情况。从位置曲线可以看出，曲柄作整周回转运动时，摇杆在一定角度范围内作往复摆动，连杆则作复杂的平面运动，其运动轨迹为一个封闭曲线，称为连杆曲线。不同杆长比例的机构会产生不同形状的连杆曲线，这为设计具有特定运动轨迹的机械机构提供了理论基础。

四、速度分析

4.1 速度分析方法

对位置方程两边关于时间 t 求导，可得到速度方程。已知曲柄的角速度为 ω1（假设为常数），则曲柄端点的速度为v1​=ω1​a1​，其方向垂直于曲柄。根据速度的合成与分解原理，连杆和摇杆的速度可通过曲柄速度以及各杆件之间的几何关系求解。

设连杆的角速度为 ω2，摇杆的角速度为 ω3，则有：

• 连杆端点相对于曲柄端点的速度在连杆方向上的分量应满足连杆长度不变的条件，即v2x​cos(q2−q1V)+v2y​sin(q2−q1V)=0，同时连杆端点的绝对速度等于曲柄端点速度与相对速度的矢量和，通过这些关系可建立关于 ω2 和 ω3 的方程组。

4.2 速度求解结果分析

当输入角度 q1V = 60° 且曲柄角速度 ω1 已知时，求解上述速度方程组可得到连杆角速度 ω2 和摇杆角速度 ω3 的值。通过绘制速度随输入角度变化的曲线，可以清晰地看到机构在不同位置时的速度变化情况。从速度曲线可以看出，曲柄速度恒定时，连杆和摇杆的速度是变化的，在某些位置速度达到最大值，而在另一些位置速度为零，这表明机构在运动过程中存在急回特性，即摇杆在往返行程中的平均速度不相等，这种特性在一些需要快速返回的机械系统中具有重要应用价值。

五、加速度分析

5.1 加速度分析方法

对速度方程两边关于时间 t 再次求导，可得到加速度方程。加速度分析同样基于加速度的合成与分解原理，考虑各杆件的角加速度以及相对加速度的关系。设曲柄的角加速度为 α1（若曲柄匀速转动，则 α1 = 0），连杆的角加速度为 α2，摇杆的角加速度为 α3。

通过建立加速度方程组，考虑各杆件之间的几何约束和运动关系，可求解出 α2 和 α3 的值。加速度方程组的建立过程较为复杂，需要综合考虑法向加速度和切向加速度的贡献，以及各杆件之间的相对加速度关系。

5.2 加速度求解结果分析

当输入角度 q1V = 60° 且曲柄角速度 ω1 和角加速度 α1 已知时，求解加速度方程组可得到连杆角加速度 α2 和摇杆角加速度 α3 的值。绘制加速度随输入角度变化的曲线，可以观察到机构在不同位置时的加速度变化情况。加速度曲线反映了机构运动的剧烈程度，在机构设计过程中，需要合理控制加速度的大小，以避免产生过大的惯性力和冲击，确保机构运行的平稳性和可靠性。

六、结论

本文针对给定几何参数的四杆机构进行了全面的运动分析，包括位置分析、速度分析和加速度分析。通过建立相应的数学方程，运用数值计算方法求解，得到了机构在不同输入角度下各杆件的位置、速度和加速度变化规律。研究结果表明，该四杆机构具有典型的曲柄摇杆机构运动特性，能够实现将曲柄的旋转运动转换为摇杆的往复摆动运动，并且在运动过程中存在急回特性。通过对机构运动特性的深入分析，为进一步优化四杆机构的设计参数，提高机械系统的性能提供了理论依据。在实际应用中，可根据具体的工作要求，合理调整各杆件的长度和初始位置，以实现所需的运动轨迹、速度和加速度特性，满足不同机械系统的设计需求。

以上论文围绕给定几何参数的四杆机构展开全面分析，从基本原理到详细的运动特性研究，为相关领域的研究和实践提供了有价值的参考。在实际研究过程中，还可结合实验测试对理论分析结果进行验证和修正，以进一步提高分析的准确性和可靠性。

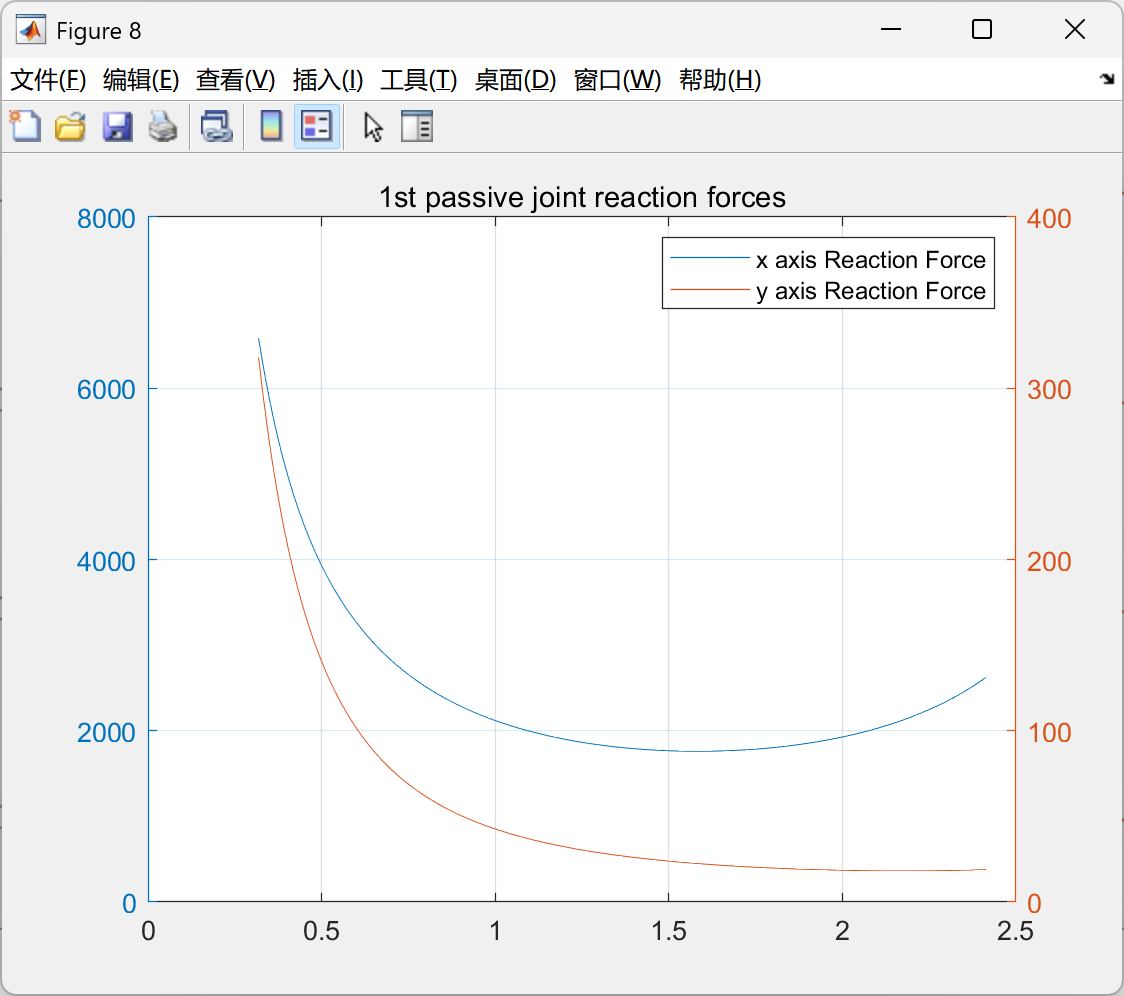

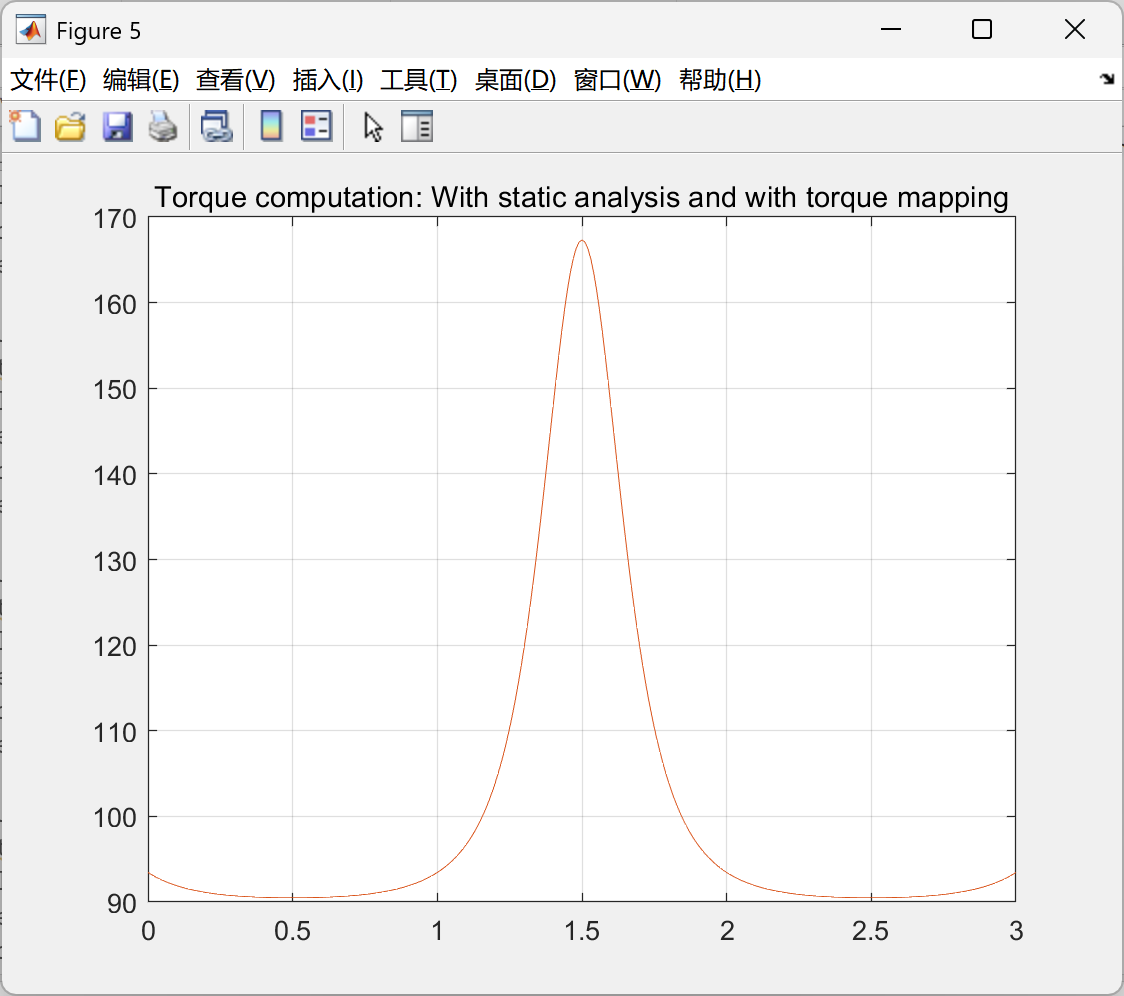

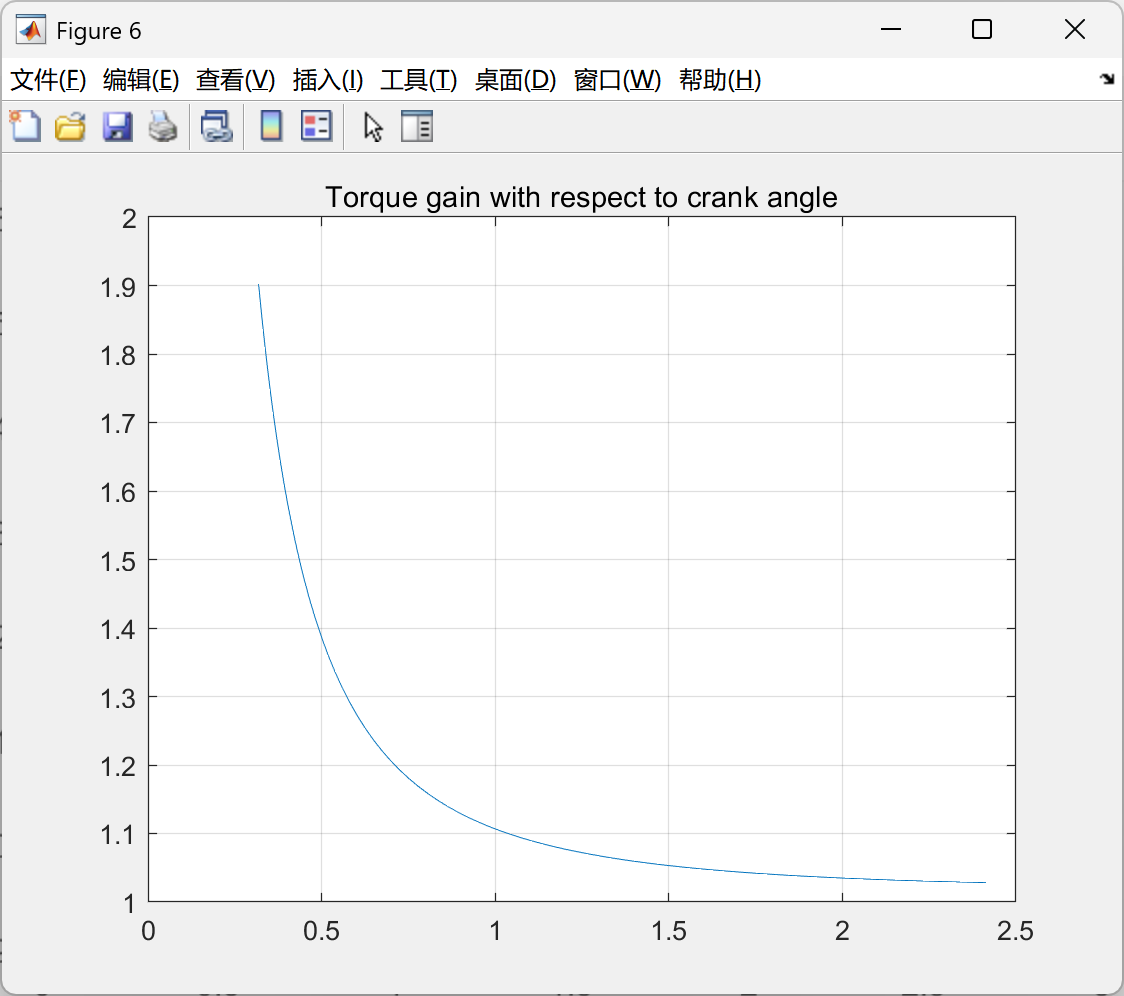

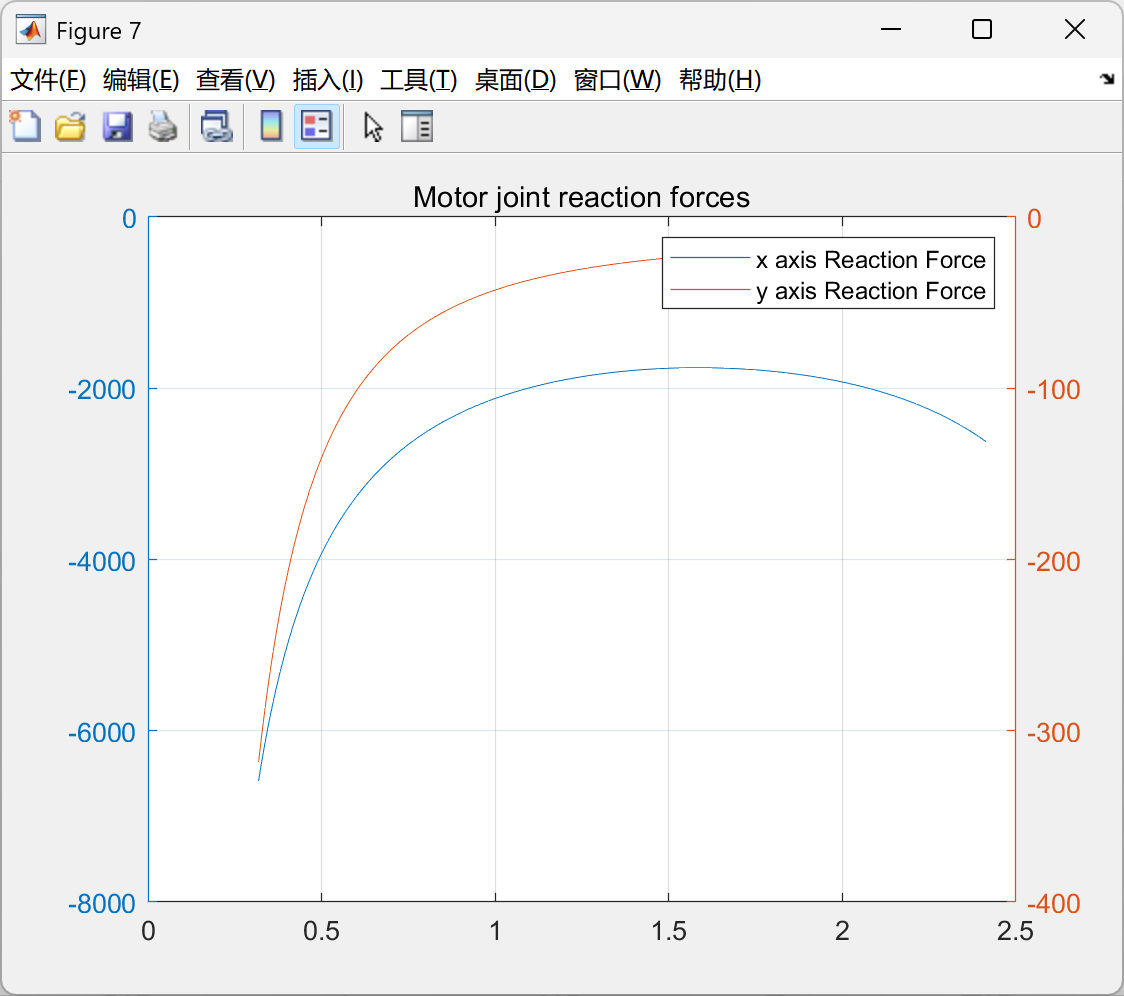

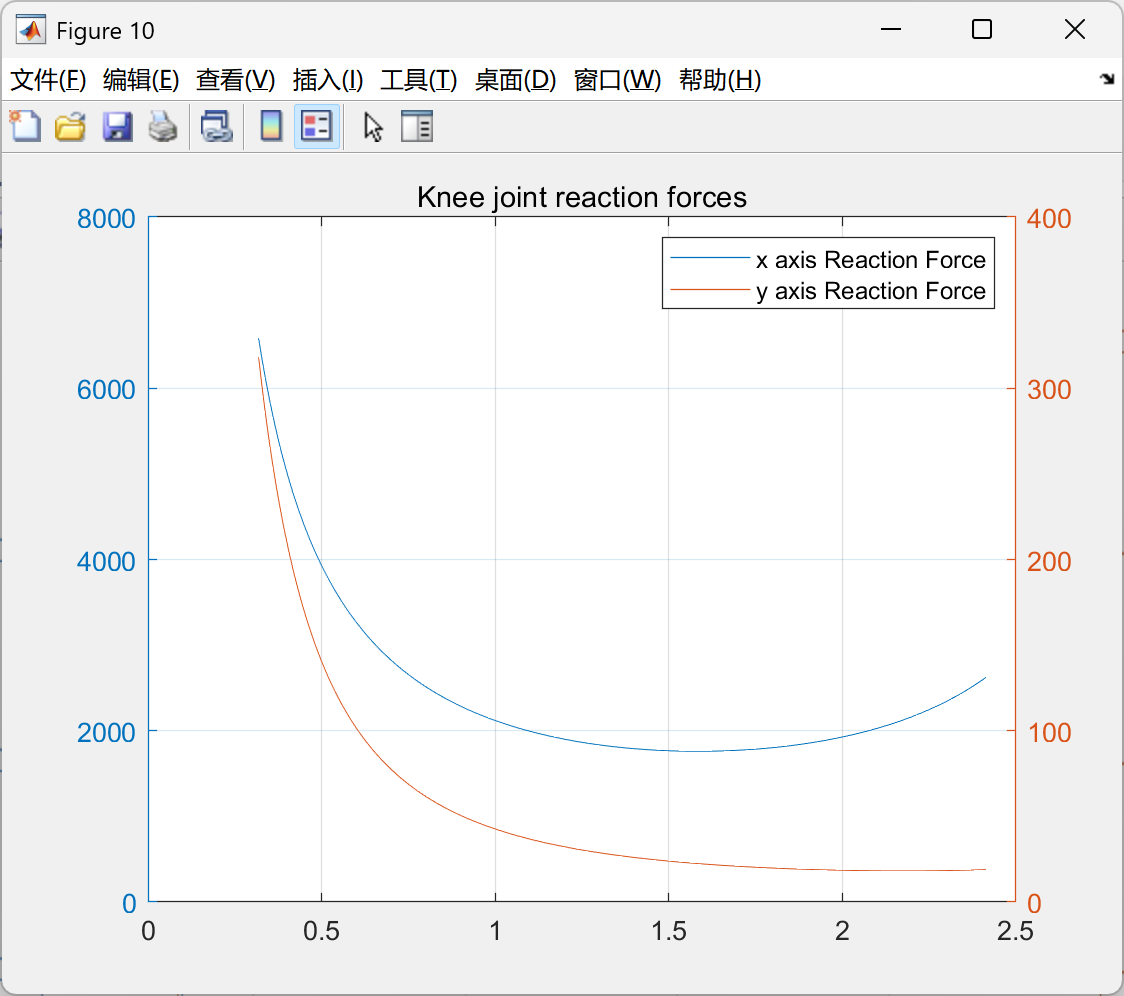

📚第二部分——运行结果

部分代码：

dt = 0.01;

Tsim = 3;

% Four-Bar Linkage Animation with Vertical Offset

% Feasible link lengths: Grashof condition must be satisfied

% a4 = 6; % Ground link (fixed) Black

% a1 = 2; % Input link (crank) Blue

% a2 = 3; % Coupler link Red

% a3 = 4; % Output link (follower) Green

a4 = 0.27; % Ground link (fixed) Black

a1 = 0.05; % Input link (crank) Blue

a2 = 0.2675; % Coupler link Red

a3 = 0.0525; % Output link (follower) Green

% Vertical offset

a0 = 0.001; % Vertical offset from the ground link

b1Kare = a4^2 + a0^2;

b1 = sqrt(b1Kare);

b2 = (b1Kare + a3^2 - a1^2 - a2^2)/(2*a1*a2);

b3 = (a3*b1)/(a1*a2);

c1 = a1 + a2*b2;

Alpha = atan2(a0,a4);

% Input angle range (crank rotation)

% theta2 = linspace(0, 8*pi, 100); % Full rotation of the crank

syms tV real

q1V = pi/2.3 + pi/3*sin(2*pi*0.5*tV);

w1V = diff(q1V,tV);

t = 0:dt:Tsim;

q1Fun = matlabFunction(q1V);

w1Fun = matlabFunction(w1V);

% theta2 = 0 + dt*5000;

% Initialize arrays to store positions

q1 = zeros(size(t)); % Output angle

q4 = zeros(size(t));

q2 = zeros(size(t));

q3 = zeros(size(t));

dq1 = zeros(size(t));

dq4 = zeros(size(t));
