💥1 概述

微电网中分布式能源及储能系统的装机容量受当地天气情况、负荷大小、经济效益等多方面影

响［3-4］。文献［5］提出了一种微电网安全运行方案，利用控制储能运行模式实现微电网离网转并网无缝切换，缩短双向储能换流器（Power Conversion System，PCS）并网后电压频率工作模式时间，从而避免储能出现大电流运行和系统限功率运行的现象。文献［6]分析了风光不平衡出力对微电网系统造成的影响，并以平滑效果最优与投资成本最低为目标函数，利用遗传算法求解风光储容量最优配比方案。文献［7］针对含可调节负荷的大型微电网系统，分析清洁电力在进行市场交易时存在的风险，利用综合评价法实现对风光发电在市场交易的合理管控，为绿电参与市场交易提供参考。文献［8]提出了一种含氢储能的微电网结构，结合清洁能源利用率及负荷缺失率为指标，分析以最小总净现值成本为目标下的风光储容量配比方法。文献［9］构建了风、光电源的出力模型，基于非样板机的采集数据真实反应新能源出力场景，结合实测数据改进样板机出力算法，进而更加准确地测算风光容量配比。由于微电网项目需要用到很多一次设备，包括分布式电源、储能装置及各种逆变器，设计结构复杂［14-16］。从微电网系统整体设计、施工、维护的角度

出发，分层次地从不同方面对微电网技术的经济性和可靠性进行研究。依据某实际微电网改造示范

项目的安装环境、各电源容量配比、经济效益情况，从办公住宅小区智能微电网改造入手，分析其建筑环境与负荷类型，简化约束条件和容量配比选取原则，利用PSO算法提取经济效益最优目标。

计及需求响应的粒子群算法求解风能、光伏、柴油机、储能容量优化配置研究

一、需求响应在容量优化中的作用

需求响应（DR）的核心功能
需求响应通过动态调整用户用电行为，优化负荷曲线，缓解电网峰谷差，从而减少对传统调峰电源（如柴油机）的依赖，提升可再生能源消纳能力。具体作用包括：
- 削峰填谷：通过分时电价（TOU）、直接负荷控制（DLC）等手段，将高峰负荷转移至可再生能源出力较高的时段（如光伏午间发电高峰期），降低柴油机启停频率和燃料成本。
- 提升经济性：DR可减少系统对储能容量的需求，降低初始投资成本。例如，纽约的DR项目通过削减543 MW峰值需求，等效替代了一座中型发电厂。
- 增强系统灵活性：DR通过响应实时电价或电网信号，快速平衡风/光出力波动与负荷需求，缓解储能过充/过放压力。
DR建模方法
- 价格型DR：基于电价弹性矩阵，量化电价变化对负荷需求的影响，构建调整后的电负荷向量。
- 替代型DR：通过多能源耦合（如电转热、电转冷）实现负荷跨能源类型转移，例如在光伏出力不足时优先使用储热设备。
- 多时间尺度DR：将响应分为日前邀约（24小时）和日内实时（15分钟），适应不同能源的调节速率。

二、粒子群算法（PSO）的改进策略

多目标优化框架
针对风/光/柴/储系统的多目标优化（经济性、可靠性、环保性），采用以下改进策略：
- Pareto前沿搜索：引入外部存档保存非劣解，结合拥挤距离排序确保解集多样性。
- 分解与参考点：将多目标分解为子问题，通过参考点引导粒子向不同目标权衡区域收敛。
- 混合优化机制：结合混沌扰动和变异策略，避免惰性粒子陷入局部最优。
参数动态调整
- 惯性权重：采用线性递减策略，初期高权重增强全局搜索能力，后期低权重提升收敛精度。
- 加速常数：前期增大个体学习因子（c1），后期增大群体学习因子（c2），平衡探索与开发。

三、容量优化模型构建

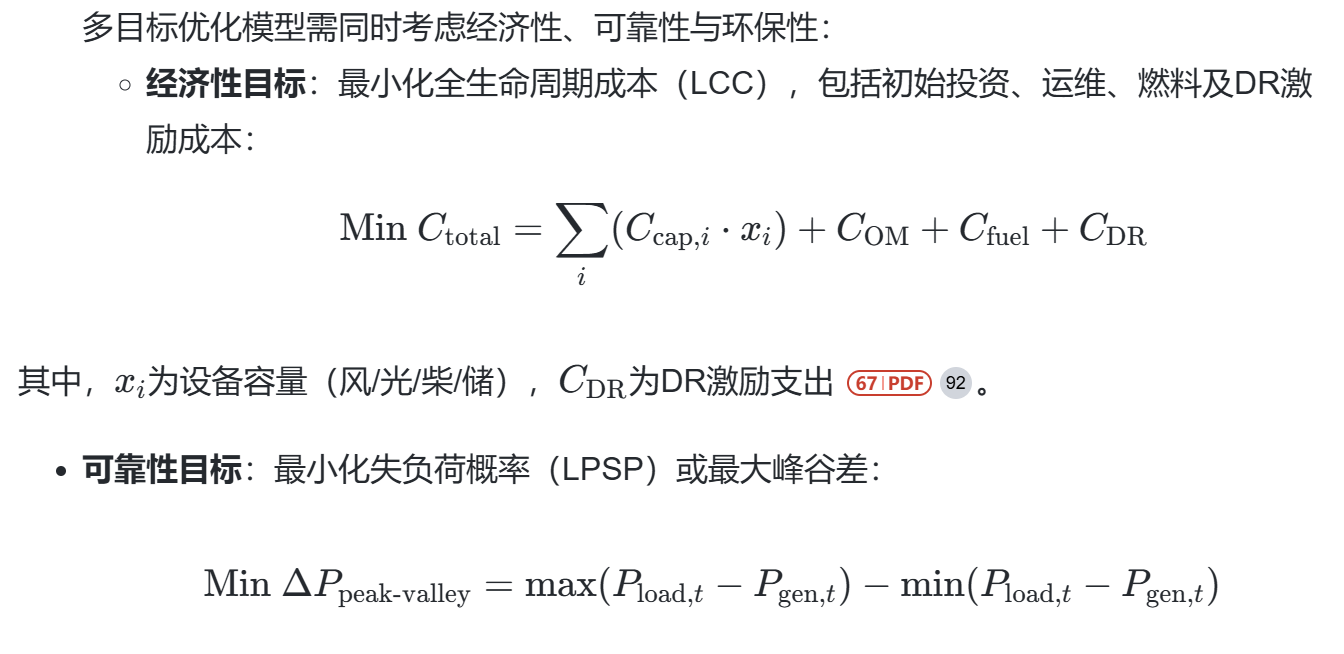

目标函数

环保性目标：最小化碳排放量，侧重限制柴油机运行时长。

约束条件

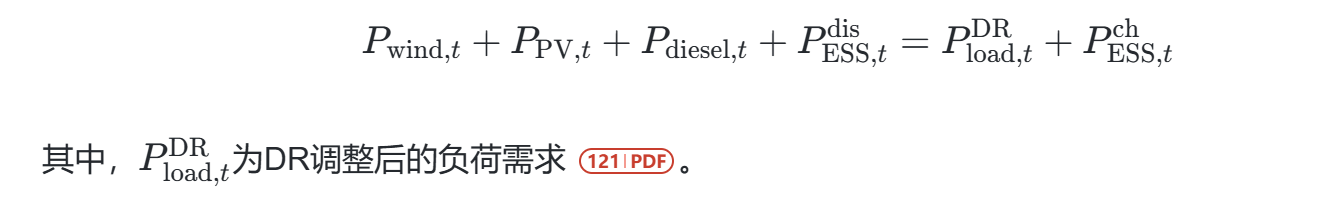

- 功率平衡：

设备运行限制：柴油机最小启停时间、储能荷电状态（SOC）范围、风光出力波动边界。
DR响应能力：负荷削减比例不超过用户可调范围（如工业负荷最大可削减20%）。

能源特性建模
- 风能：功率与风速关系分段函数，切入/切出风速限制出力。
- 光伏：功率=光照强度×面积×效率，考虑温度衰减效应。
- 柴油机：燃料消耗率与功率成二次函数关系，如 F=aPdiesel2+bPdiesel+cF=aPdiesel2+bPdiesel+c 。
- 储能：充放电效率（如85%）、循环寿命衰减模型。

四、案例分析及结果验证

案例设置
以某微电网为例，基础参数如下：

参数数值
年均风速 5 m/s ±2 m/s
年均光照强度 800 W/m²
负荷峰谷差 300 kW → 目标≤100 kW
DR激励成本 0.1元/kWh

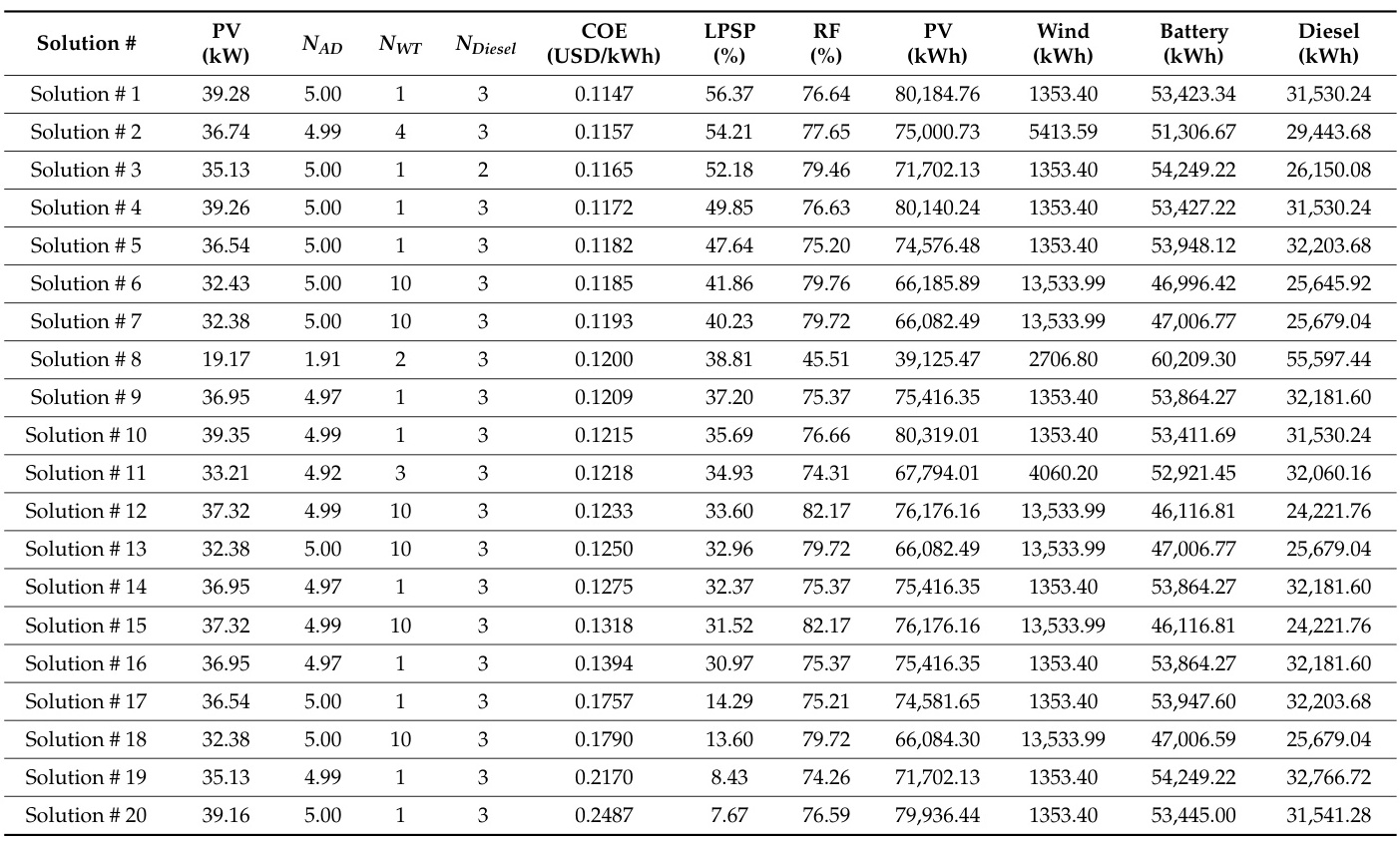

优化结果
- 经济性：DR引入后，总成本降低12.4%，主要源于储能容量需求减少30%及柴油机运行时间缩短。
- 可靠性：峰谷差从300 kW降至85 kW，LPSP从5%降至1.2% 。
- 环保性：碳排放减少40%，风光渗透率提升至65% 。
敏感性分析
- DR参与率：参与率从10%提升至30%，储能配置成本进一步降低18%，但DR激励成本增加25% 。
- 风光波动性：在±20%出力波动下，PSO结合鲁棒优化仍能保持LPSP≤2% 。

参数	数值
年均风速	5 m/s ±2 m/s
年均光照强度	800 W/m²
负荷峰谷差	300 kW → 目标≤100 kW
DR激励成本	0.1元/kWh

五、未来研究方向

多时间尺度耦合：将日前规划与实时调度结合，考虑风光超短期预测误差。
DR类型扩展：引入可中断负荷、电动汽车V2G等新型响应资源。
算法融合：结合PSO与深度学习（如LSTM预测负荷），提升模型动态适应能力。

六、结论

计及需求响应的PSO算法在风/光/柴/储容量优化中展现显著优势：通过DR灵活调整负荷曲线，降低对储能和柴油机的依赖；改进的多目标PSO算法有效平衡经济性、可靠性与环保性目标。实际案例验证了模型在降低峰谷差（达71.7%）和提升风光消纳（渗透率65%）方面的有效性。未来研究需进一步探索多能源协同响应机制及不确定性建模方法。
