💥1 概述

无人机（UAV）飞行轨迹模拟可视化研究：从起飞到降落的全流程分析

一、研究背景与意义

无人机（UAV）凭借垂直起降、灵活机动等特性，已广泛应用于巡检、测绘、农业植保等领域。然而，复杂任务场景（如山区巡检、城市障碍物规避）对轨迹规划的精度与安全性提出更高要求。轨迹可视化技术通过直观呈现飞行路径、姿态及环境交互，为任务规划、故障诊断和算法优化提供关键支持。例如，在电力巡检中，可视化轨迹可评估线路安全性；在农业领域，可优化农药喷洒均匀性。

二、核心技术与实现方法

1. 数据获取与融合

• 传感器配置：采用GPS/IMU融合定位，结合激光雷达（LiDAR）或视觉SLAM构建三维环境地图。例如，在复杂山区环境中，激光雷达可生成高精度点云，弥补GPS信号遮挡的不足。

• 动力学建模：基于牛顿-欧拉方程建立六自由度模型，考虑电机转速、空气阻力及重力影响。以四轴无人机为例，其运动学方程为：

2. 轨迹规划算法

• 二维平面规划：基于Voronoi图划分威胁区域，结合A*算法搜索最优路径。例如，在20km×20km区域内，通过雷达威胁建模生成Voronoi边界，再利用模糊隶属度函数评估路径代价。
• 三维空间扩展：引入地形约束与机动性限制，采用CLOCS优化包求解离散点轨迹。例如，在山区环境中，将山峰建模为二次曲面约束，通过38个离散点迭代优化飞行路径。

3. 可视化技术

• 三维模型渲染：使用MATLAB的patch函数构建无人机几何模型，结合surf函数渲染螺旋桨旋转动画。例如，通过定义旋转矩阵实现机身45°倾斜，并设置透明度增强视觉效果。
• 动态轨迹展示：利用plot3函数绘制三维轨迹，结合movie函数生成动画。例如，在SiPESC.MOTION平台中，通过关键帧动画模拟无人机穿越山峰的动态过程，并启用碰撞检测功能验证路径可行性。

三、全流程模拟案例：山区巡检任务

1. 任务场景

• 起点：(43, 34, 12) m（山峰A侧面）
• 终点：(-25, 55, 9.7) m（山峰B后方）
• 环境约束：两座山峰高度分别为15m和18m，无人机需保持离地高度≥10m。

2. 轨迹规划与优化

• 初始解生成：采用CLOCS算法求解38个离散点，误差级设为1e-4。
• 平滑处理：应用B样条曲线拟合离散点，消除轨迹抖动。例如，通过调整控制点权重使曲率半径满足最小转弯半径要求。
• 碰撞规避：将山峰建模为椭球约束，通过拉格朗日乘数法优化轨迹高度。

3. 可视化验证

• 三维场景构建：在SiPESC.MOTION中导入OBJ格式山峰模型，设置无人机初始位置与姿态。
• 动态仿真：添加位移动画与旋转动画，定义螺旋桨转速为132转/分，播放帧率设为30fps。
• 结果分析：仿真显示无人机成功穿越两峰间隙，最大俯仰角为12°，符合机动性限制。

四、关键挑战与解决方案

1. 传感器误差累积

• 问题：IMU长时间运行导致陀螺仪漂移，GPS信号遮挡引发定位偏差。
• 解决方案：采用紧耦合的GPS/IMU/视觉融合算法，通过扩展卡尔曼滤波（EKF）校正姿态误差。例如，在农业场景中，融合视觉里程计数据使定位精度提升至0.1m。

2. 复杂环境适应性

• 问题：动态障碍物（如鸟类、风筝）导致规划路径失效。
• 解决方案：引入在线重规划机制，结合滚动时域优化（RHO）动态调整轨迹。例如，在电力巡检中，通过实时检测电线位置更新路径约束。

3. 计算效率与实时性

• 问题：三维轨迹规划算法复杂度高，难以满足嵌入式系统实时性要求。
• 解决方案：采用分层规划策略，先在全局层生成粗略路径，再在局部层优化细节。例如，在桥梁检测任务中，全局路径使用A*算法，局部避障采用动态窗口法（DWA）。

五、应用前景与拓展方向

1. 智能农业

• 精准喷洒：通过可视化轨迹评估农药覆盖率，结合机器学习优化喷洒参数。例如，某研究显示，轨迹优化可使农药利用率提升23%。
• 作物监测：利用无人机搭载多光谱相机，结合轨迹数据生成NDVI植被指数图，辅助病虫害诊断。

2. 城市空中交通（UAM）

• 空域管理：可视化多无人机协同轨迹，避免碰撞风险。例如，在物流配送场景中，通过时间窗算法规划无人机编队飞行路径。
• 应急响应：在灾害救援中，快速生成避障轨迹并实时共享给救援团队，提升响应效率。

3. 数字孪生与元宇宙

• 虚拟调试：在数字孪生平台中模拟无人机飞行，提前验证轨迹可行性。例如，某工厂通过虚拟调试将无人机巡检时间缩短40%。
• 沉浸式培训：结合VR技术，让操作员在虚拟环境中练习轨迹规划与应急操作，降低培训成本。

六、结论

无人机飞行轨迹模拟可视化技术通过整合多学科方法，实现了从数据采集到动态展示的全流程优化。未来研究可进一步探索以下方向：

1. 轻量化模型：开发适用于嵌入式系统的低复杂度算法，提升实时性。
2. 人机协同：设计交互式界面，允许操作员动态调整轨迹参数。
3. 跨平台集成：与GIS、BIM等系统对接，实现轨迹数据与地理信息的深度融合。

通过持续技术创新，轨迹可视化技术将为无人机在复杂环境中的自主飞行提供更强大的支持，推动行业向智能化、安全化方向发展。

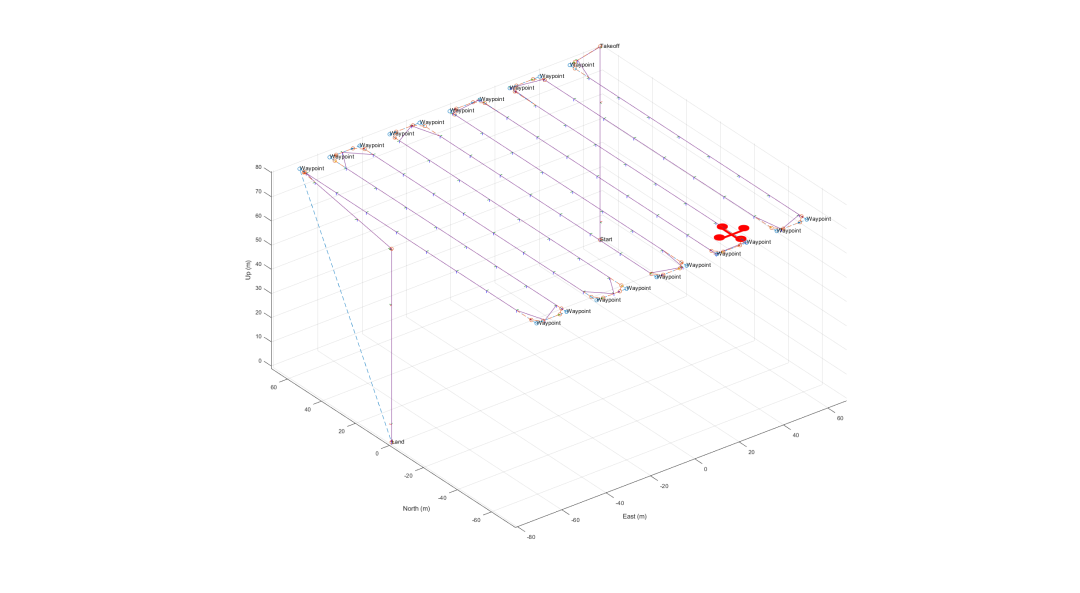

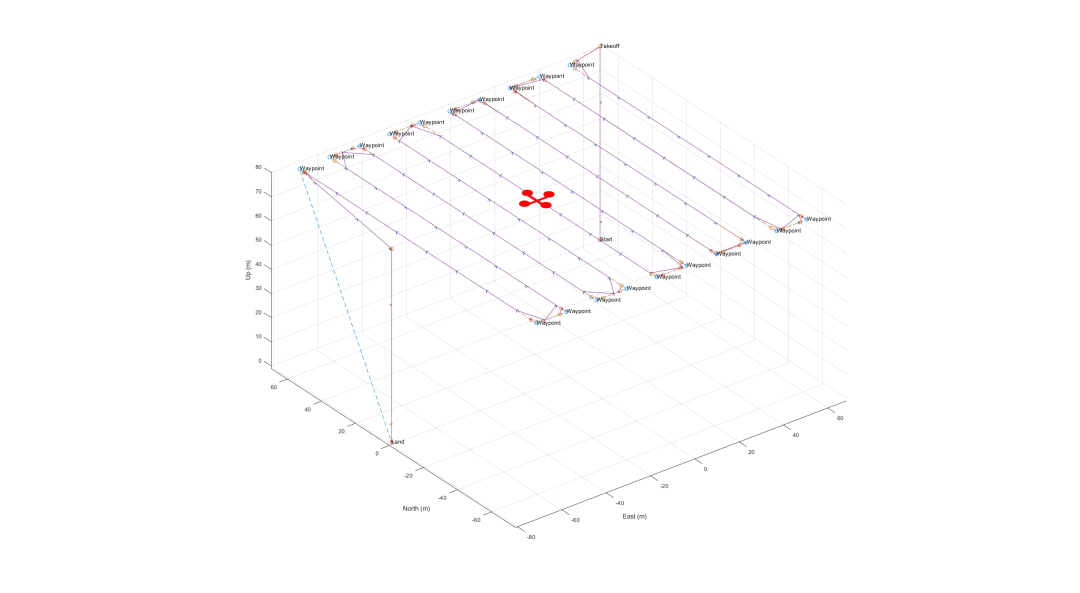

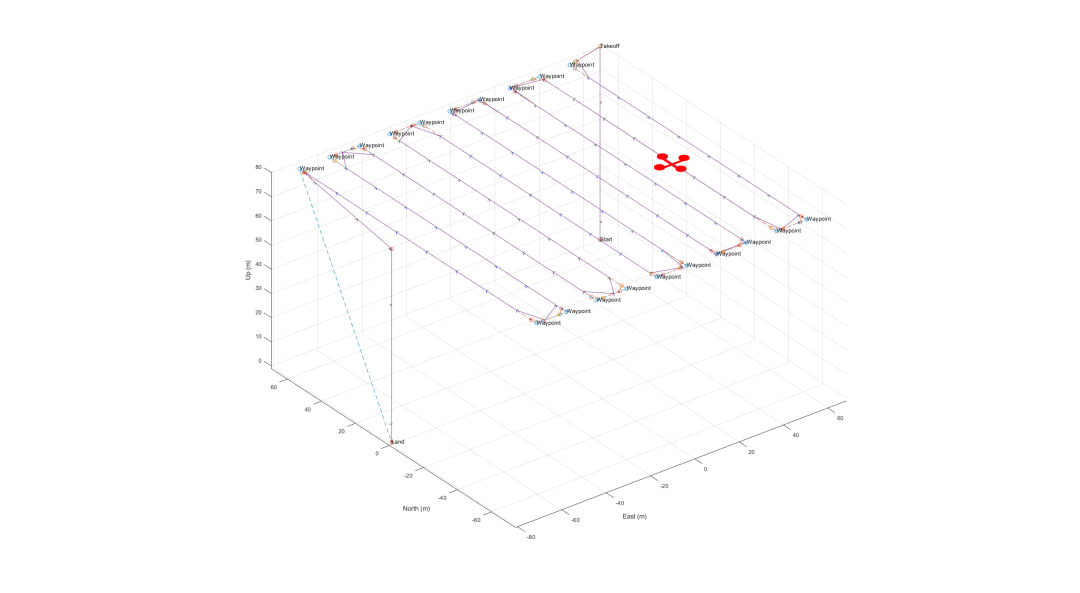

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

🌈4 Matlab代码实现

资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取
